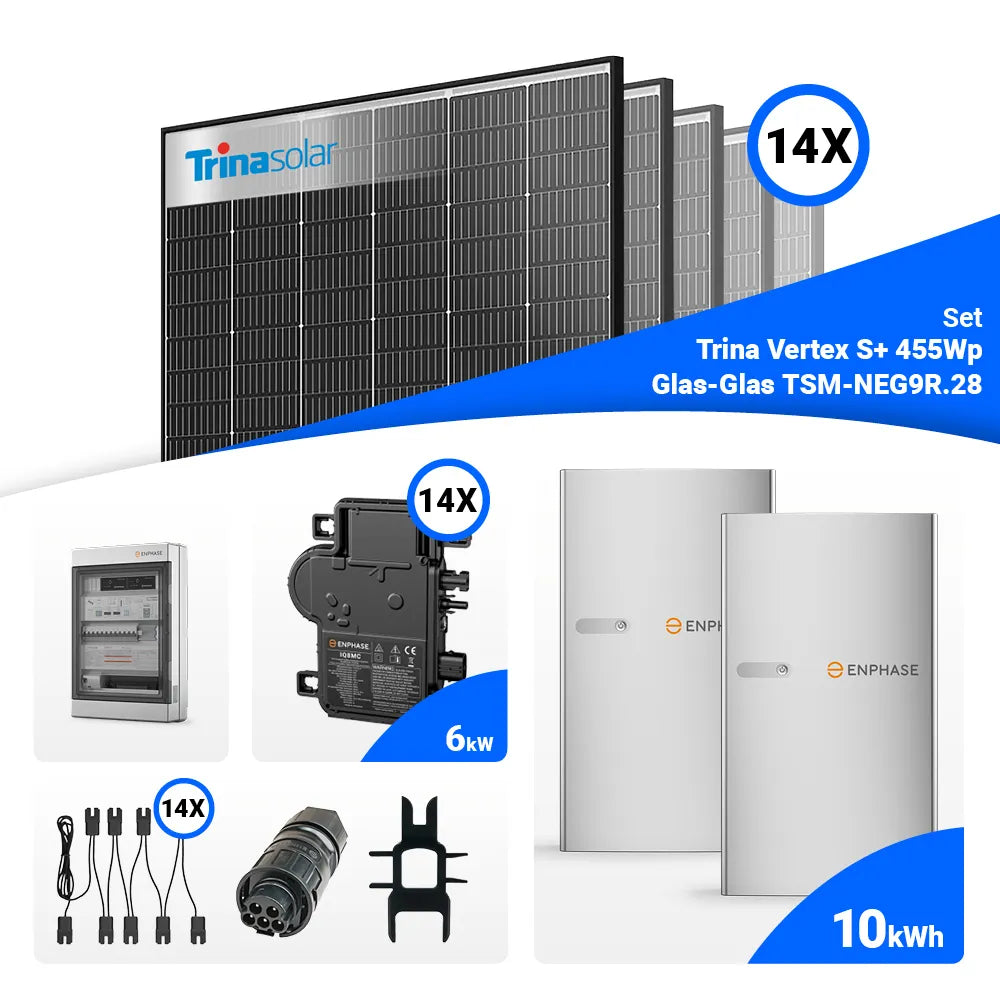

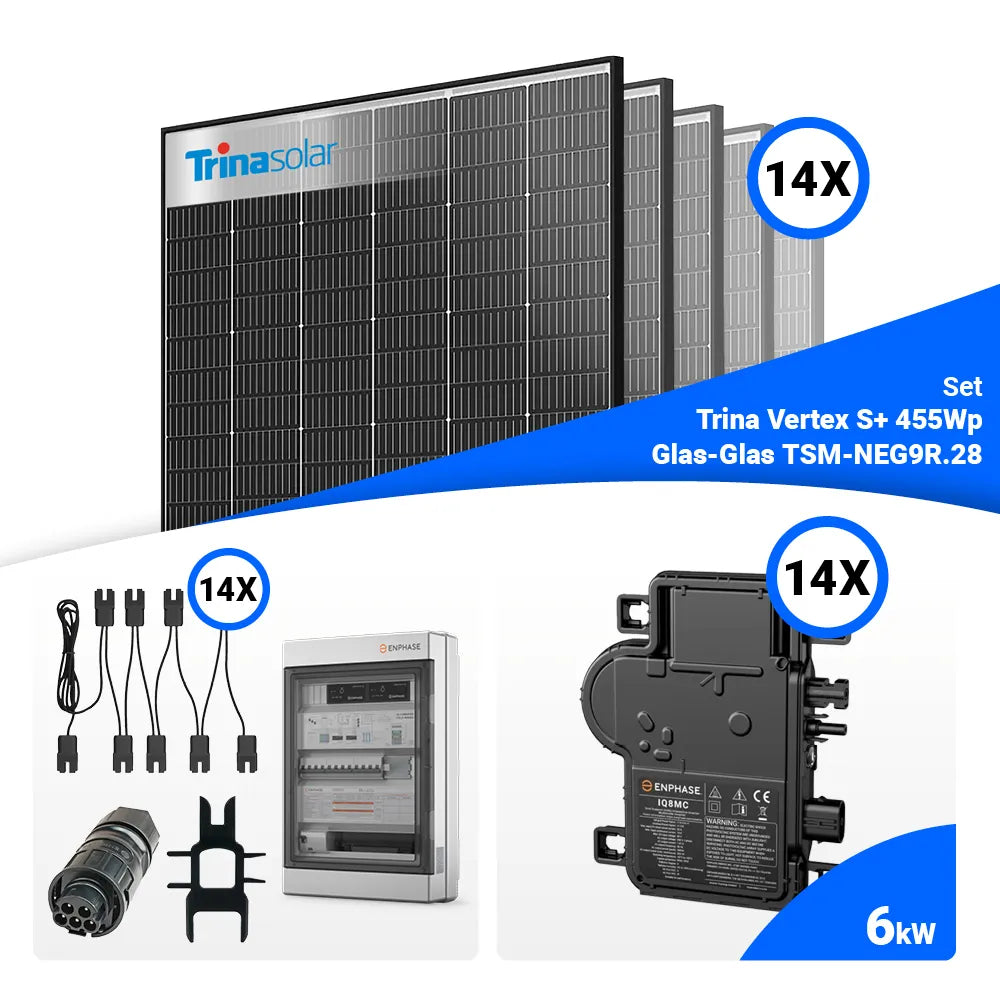

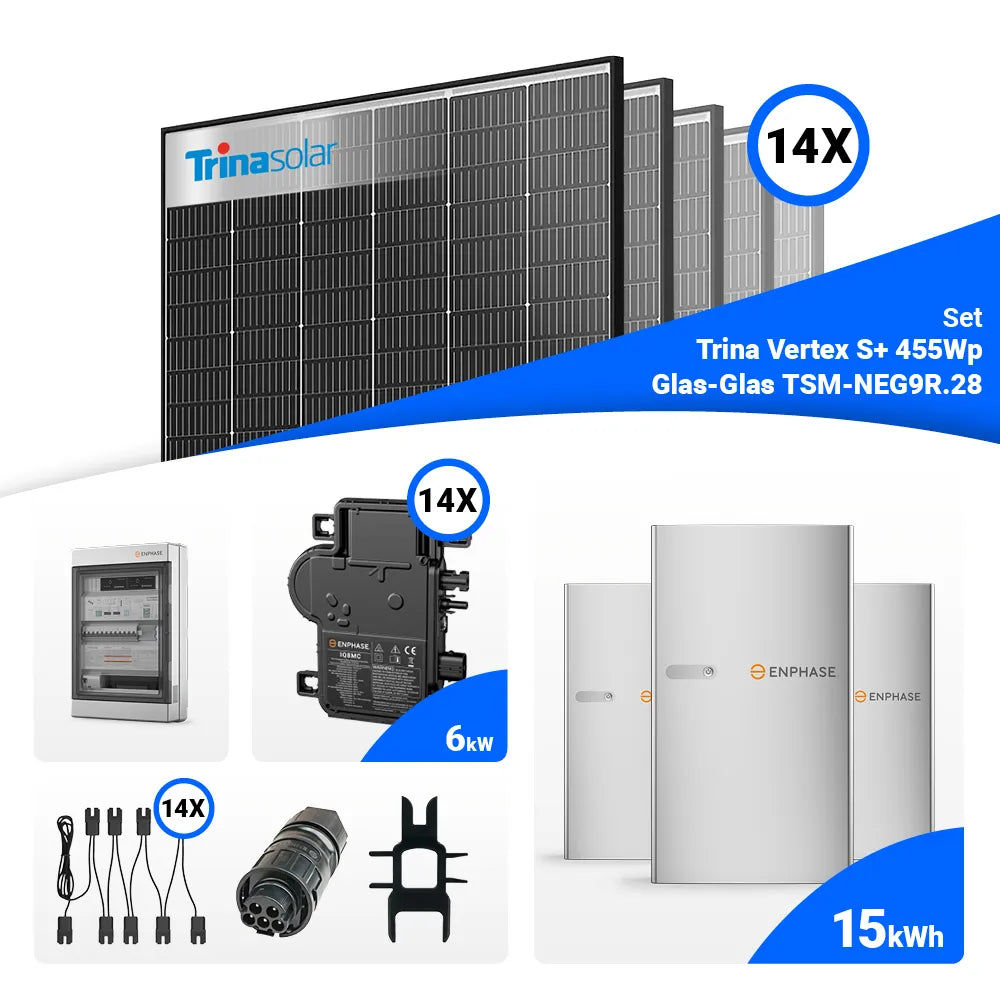

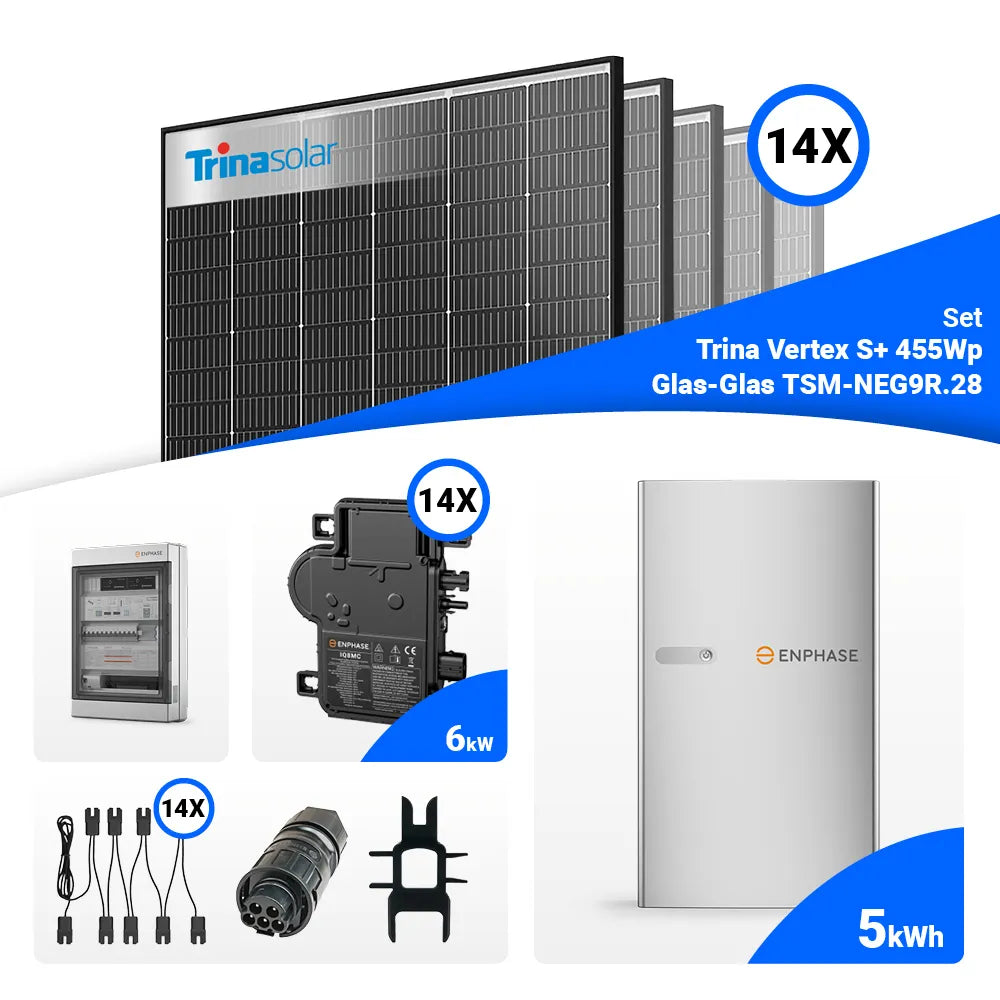

Trina Vertex S+ 450W Glas-Glas Black Frame TSM-NEG9R.28

Das Trina Vertex S+ 450W Glas-Glas Modul setzt auf die fortschrittliche Vertex-Technologie und wurde speziell für Aufdachanlagen optimiert. Es kombiniert hohe Leistungsfähigkeit mit einem hervorragenden Wirkungsgrad und einer langlebigen Glas-Glas-Konstruktion, die für maximale Stabilität und Widerstandsfähigkeit sorgt. Dank der idealen Balance aus Größe, Gewicht und mechanischer Belastbarkeit ist dieses Modul perfekt für anspruchsvolle Photovoltaikprojekte geeignet.

Maximale Effizienz mit dem Enphase IQ8HC-72-M-INT Mikrowechselrichter

Der Enphase IQ8HC-72-M-INT ist ein leistungsstarker Mikrowechselrichter, der speziell für Hochleistungs-PV-Module entwickelt wurde. Mit einer maximalen Ausgangsleistung von 384 W und einem Wirkungsgrad von 97,4 % sorgt er für eine hocheffiziente Umwandlung von Solarenergie. Die Burst-Mode-Technologie optimiert die Energieproduktion auch bei wechselnden Lichtverhältnissen und sorgt für eine zuverlässige Stromversorgung.

Enphase IQ Combiner 2 EU 3P – Intelligente Energieverteilung für Solaranlagen

Der Enphase IQ Combiner 2 EU 3P kombiniert zentrale Schalt- und Kommunikationsfunktionen in einem kompakten, vorinstallierten Gehäuse. Durch die optimierte Verkabelung wird der Installationsaufwand reduziert, während die Überwachung und Steuerung des gesamten Solarsystems effizienter gestaltet wird. Zudem erleichtert er die Integration von Speicherlösungen und optimiert das Energiemanagement.

Enphase Q-Kabel Q-25-10-3P-160 IQ (3-phasig) – Effiziente Verkabelung für Solarsysteme

Das Enphase Q-Kabel Q-25-10-3P-160 ist eine hochwertige 3-phasige AC-Verkabelungslösung, die speziell für den Einsatz mit Enphase IQ Microinvertern entwickelt wurde. Mit einem Abstand von 1,7 m zwischen den Steckverbindern ermöglicht es eine schnelle, sichere und zuverlässige Verbindung der Wechselrichter, wodurch die Installation vereinfacht und die Systemleistung optimiert wird.

Enphase Q-DISC Cable Disconnect – Effizientes Trennwerkzeug für IQ Kabelsysteme

Der Enphase Q-DISC Cable Disconnect wurde entwickelt, um Enphase IQ Kabelverbindungen schnell und sicher zu trennen, ohne dabei Steckverbinder oder Kabel zu beschädigen. Durch seine kompakte Bauweise ist er ideal für Installateure und Servicetechniker, die eine effiziente und mühelose Demontage von AC- und DC-Verbindungen in PV-Systemen benötigen.

Enphase Q-CONN-3P-10M – Robuster 3-Phasen-Steckverbinder für flexible AC-Verkabelung

Der Enphase Q-CONN-3P-10M ist ein widerstandsfähiger 3-phasiger Steckverbinder, der für eine zuverlässige und sichere AC-Verkabelung in PV-Anlagen konzipiert wurde. Entwickelt für Enphase IQ Systeme, überzeugt er durch seine hohe Belastbarkeit und einfache Installation. Dank der kompakten Bauweise kann er flexibel in verschiedene Anlagen integriert werden und sorgt für eine reibungslose Stromverteilung.

Details zum Solarmodul:

• Typ: Solarpanel
• Hersteller-Nr.:TSM-NEG9R.28

• Serie: Vertex S+
• Modulwirkungsgrad: 22,5 %
• Solarzellen: Monokristallin
• Zellanordnung: 144 Zellen
• Modulmaße: 1.762×1.134×30 mm
• Gewicht: 21,0 kg
• Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
• Verkapselungsmaterial: EVA/POE
• Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
• Anschlussdose: IP 68
• Kabel: Photovoltaikkabel mit 4,0 mm²
• Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
• Stecker: MC4

 Details zum Wechselrichter:

• Maximale Wechselstromleistung: 384 W
• Spitzenwirkungsgrad: 97,4 %
• Eingangsspannung (DC): 18–60 V
• MPP-Spannungsbereich: 29,5–45 V
• Maximaler Eingangsstrom: 14 A
• Wechselstromausgang: 230 V, 50 Hz
• Maximaler Ausgangsstrom: 1,67 A
• Schutzklasse: IP67 (für Außenanwendungen geeignet)
• Kühlung: Natürliche Konvektion (lüfterlos)
• Betriebstemperatur: -40°C bis +65°C
• Maße (H x B x T): 212 x 175 x 30,2 mm
• Gewicht: 1,1 kg

Details zur zentralen Schalt- und Kommunikationslösung:

• Nennfrequenz: 50 Hz
• Systemspannung: 400 Y/230 VAC
• Maximale Schaltleistung: 32 A
• Unterstützte Konfigurationen: 1 PV + 1 Speicherkreis, 2 PV-Kreise oder 2 Speicherkreise
• Bemessungsisolationsspannung: 500 V
• IP-Schutzklasse: IP54
• Abmessungen (H × B × T): 600 × 400 × 132 mm
• Betriebstemperatur: -25°C bis 40°C
• Kommunikation: Wi-Fi (2,4 GHz & 5 GHz), Ethernet, Powerline (PLC), digitale Ein- und Ausgänge
• Energiezähler: Produktions- und Verbrauchsmessung mit ±1 % Genauigkeit

Details zum Verkabelungssystem:

• Kabellänge zwischen Steckverbindern: 1,7 m
• Leiterquerschnitt: 4 × 2,5 mm²
• Außendurchmesser des Kabels: 12,3 ± 0,4 mm
• Minimale Biegeradius: 6 cm
• Spannung: 600 V
• Nennstrom: 25 A
• Temperaturbereich: -40°C bis 90°C
• Schutzklasse: IP67
• Material: UV-beständig gemäß IEC60068-2-5
• Zertifizierungen: IEC 61984, RoHS, OIL RES I, CE

 Details zum Trennwerkzeug:

• Kompatibilität: Enphase IQ Kabelsteckverbinder, DC-Steckverbinder, AC-Modulbefestigungen
• Material: Hochwertiger, langlebiger Kunststoff
• Abmessungen (B x H x T): 83 mm × 55 mm × 6 mm
• Einsatzbereich: PV-Installationen, Wartung und Servicearbeiten

Details zum Steckverbinder:

• Spannung: 690 VAC
• Nennstrom: 25 A
• Temperaturbereich: -40°C bis 105°C
• Geeigneter Leiterquerschnitt: 5 × 2,5 mm² bis 6 mm²
• Außendurchmesser des Kabels: 8 bis 21 mm
• Werkzeuganforderung: Schraubendreher (Schlitzbreite 3,2 mm bis 4 mm)
• Schutzklasse: IP67
• Abmessungen (L x B x H): 109 mm × 38 mm × 38 mm


OPTIONAL mit Speicher:

Enphase IQ Battery 5P FlexPhase – Vielseitiger und leistungsstarker Stromspeicher

Die Enphase IQ Battery 5P FlexPhase ist ein sicheres, AC-gekoppeltes Speichersystem, das flexibel in ein- und dreiphasigen Netzen eingesetzt werden kann. Mit einer nutzbaren Kapazität von 5,0 kWh und sechs IQ8T-BAT Microinvertern stellt sie eine Dauerleistung von 3,84 kVA bereit und liefert für Notstromanwendungen kurzfristig bis zu 7,68 kVA.

Details:

• Nutzbare Kapazität: 5,0 kWh
• Maximale Dauerleistung: 3,84 kVA (einphasig), 3,84 kVA (1,28 kVA pro Phase bei dreiphasigem Betrieb)
• Spitzenleistung (3 Sekunden / 10 Sekunden): 33,4 A / 26,7 A
• AC-Nennspannung: 230 VL-N / 400 VL-L
• Nennfrequenz: 50 Hz
• AC-Wirkungsgrad: 90 %
• DC-Wirkungsgrad: 96 %
• Betriebstemperaturbereich: -20°C bis 55°C
• Schutzklasse Batterie: IP55
• Schutzklasse Microinverter: IP67
• Kühlung: Natürliche Konvektion
• Kommunikation: Kabelgebundene Steuerkommunikation
• Überwachung: Enphase Installer Platform, Enphase App, API-Integration
• Abmessungen (H × B × T): 980 mm × 550 mm × 188 mm
• Montage: Wandmontage (inklusive) oder Sockelmontage (separat erhältlich)
• Gewicht: 69,5 kg (Hebegewicht) / 82,95 kg (Installationsgewicht)
• Maximale Höhe: 2.500 m
