Das SH24 AC Anschlussset C63A ohne Backup ist eine zentrale Komponente zur Integration der PV-Anlage in die Elektroinstallation und wurde speziell für den Netzparallelbetrieb kompatibler Wechselrichter entwickelt.

HUAWEI SUN2000-20K-MB0
HUAWEI SUN2000-25K-MB0
GoodWe GW25k-ET
GoodWe GW29.9k-ET
Growatt MID25KTL3-XH
Growatt MID30KTL3-XH
Sungrow Hybrid SH20T
Sungrow Hybrid SH25T

Das Set ist mit hochwertigen Komponenten des Markenherstellers Hager ausgestattet und bietet dadurch eine hohe Systemkompatibilität sowie zuverlässige Sicherheitsstandards.
Es eignet sich sowohl für die platzsparende Nachrüstung in bestehenden Verteilern als auch für die Installation in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen und ermöglicht somit vielseitige Einsatzmöglichkeiten.
Soll zusätzlich zum Netzparallelbetrieb eine Notstromversorgung (Inselbetrieb) umgesetzt werden, empfiehlt sich stattdessen das AC Anschlussset C63A mit Backup.

Lieferumfang:

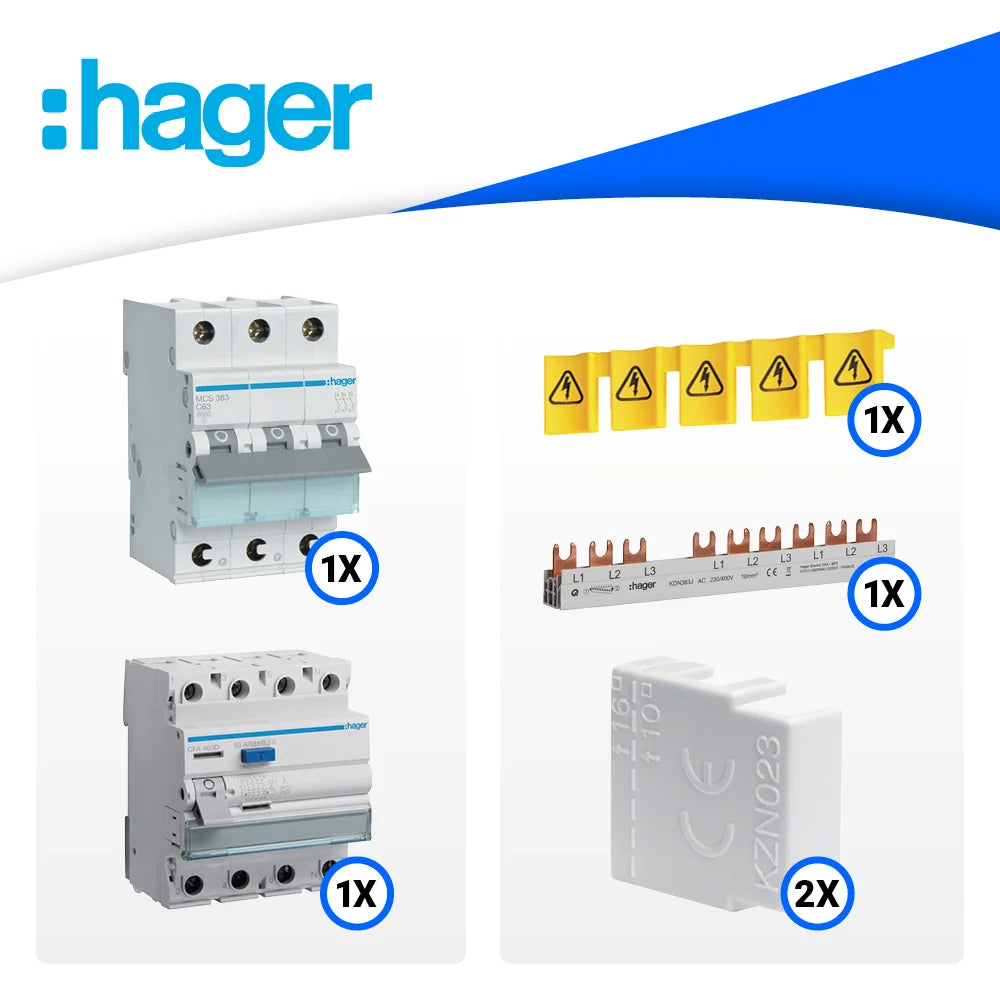

Basic

1x Hager CFA463D Fehlerstromschutzschalter / FI-Schalter, 4-polig, 6kA, 63A, 300mA, Typ A
1x Hager MCS363 Leitungsschutzschalter 3 polig 6kA C-Charakteristik 63A QuickConnect 3 Module
1x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
1x Hager KZ059 Beruehrungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
2x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz

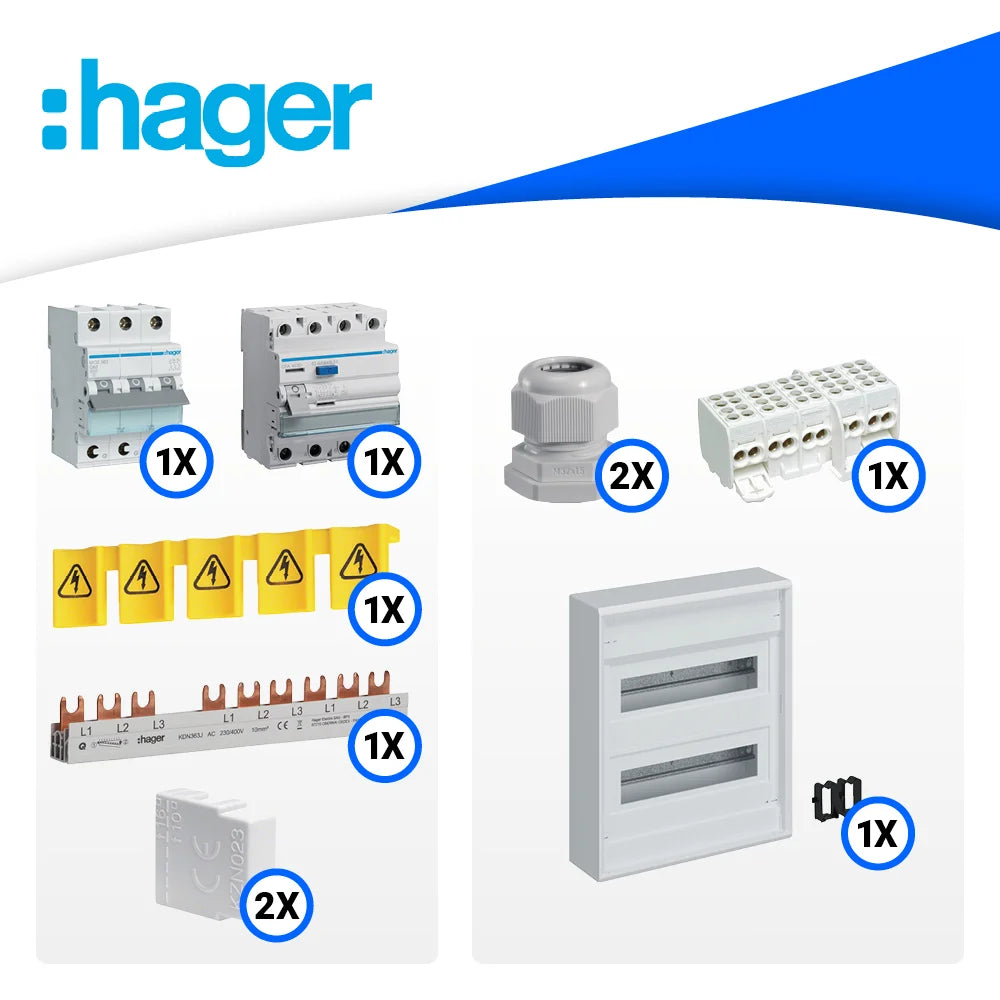

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA24CN Kleinverteiler Volta APV 2x12PLE IP30 ohne Tür
2x Hager VZ032M Kabelverschraubung, vector, IP65 M32, Kunststoff
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

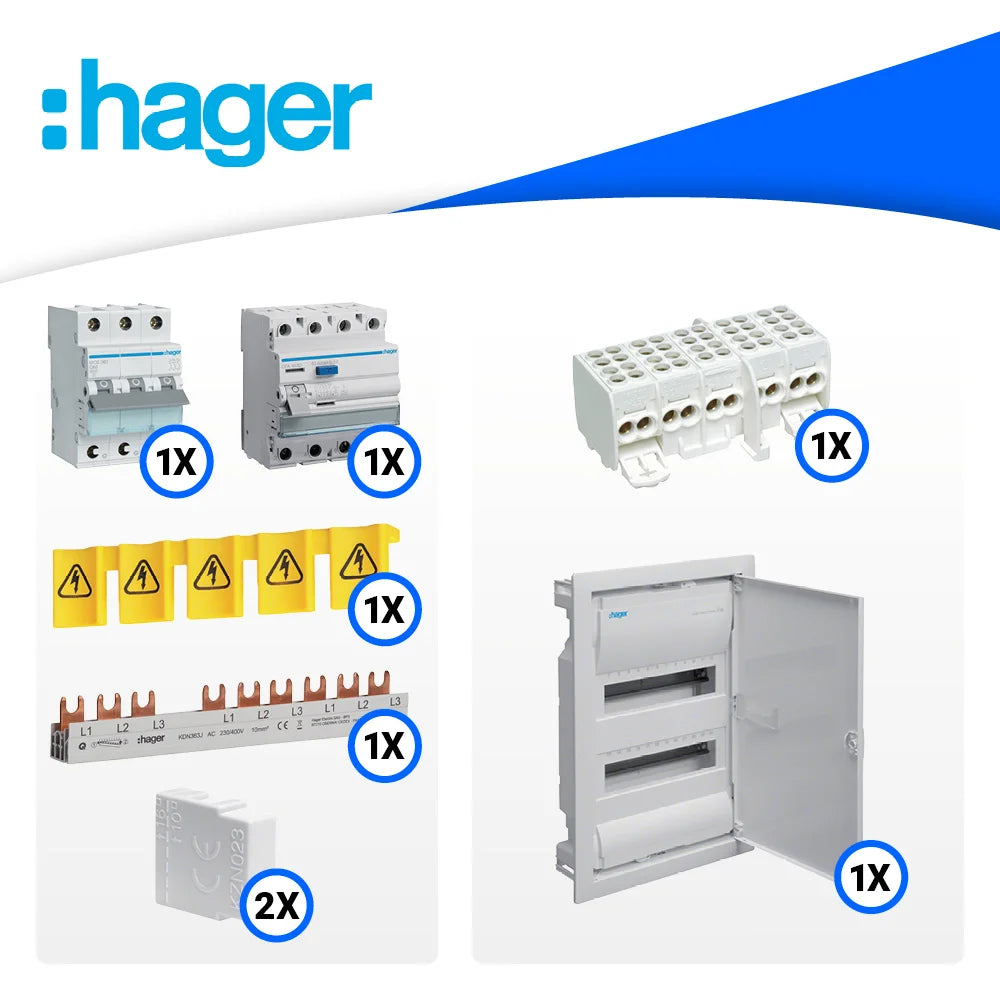

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU24NC Kleinverteiler volta, Unterputz, 2x12 PLE, IP30, Schutzklasse II, Stahlblechtür
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

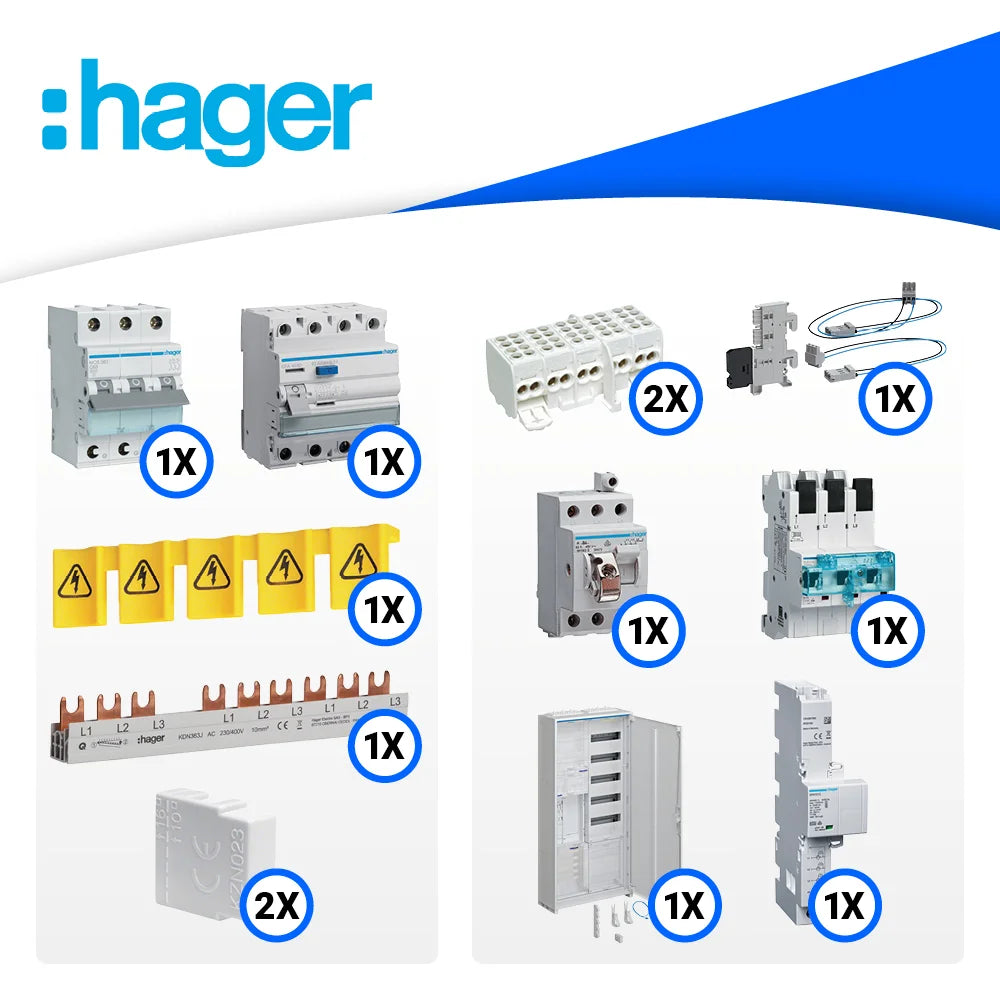

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhoehe 1100mm, SABO 1.6A NAR
1x Hager HTS350E SLS-Schalter 3-Polig, E-Charakteristik, 50A, für Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

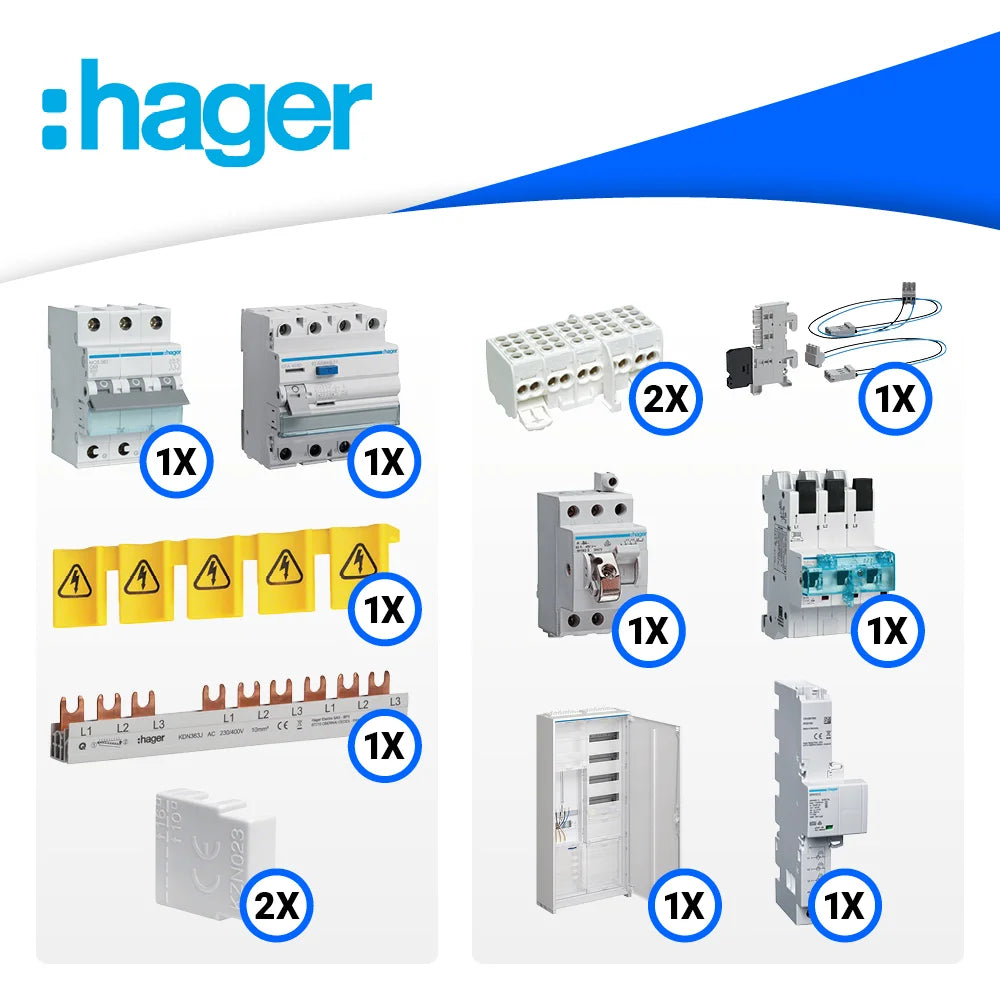

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS350E SLS-Schalter 3-Polig, E-Charakteristik, 50A, für Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
