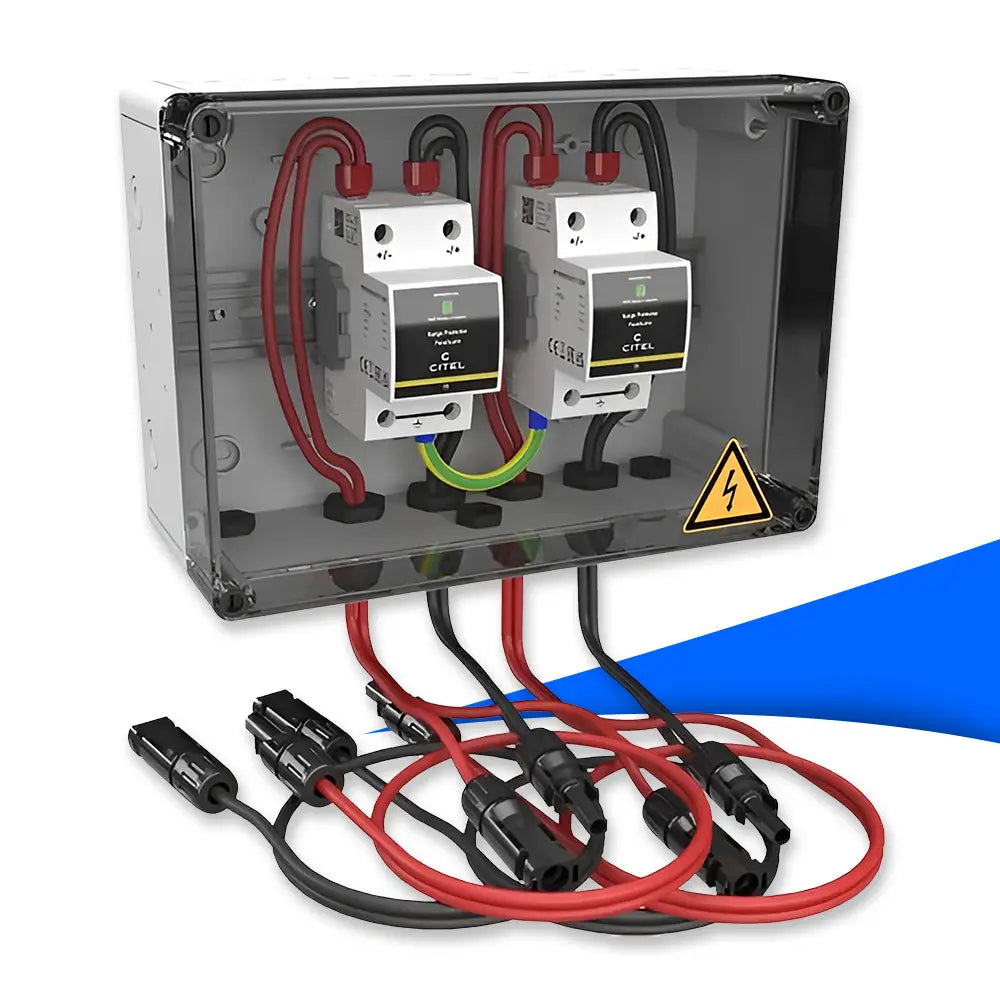

Generatoranschlusskasten für eine sichere Stromzufuhr

Ein Generatoranschlusskasten, auch GAK oder String-Box genannt, ist der zentrale Sammel- und Schutzpunkt für den Gleichstrom (DC), den Solarmodule erzeugen. Er wird zwischen den Solarmodulen und dem Wechselrichter installiert.

Die Hauptaufgabe eines Generatoranschlusskastens ist es, die von den einzelnen Modulsträngen kommende Energie sicher zu bündeln und die Verkabelung zu vereinfachen. Im robusten Gehäuse werden Leitungen zusammengeführt und empfindliche Bauteile wie der Wechselrichter aktiv vor gefährlichen Überspannungen oder Kurzschlüssen geschützt. Er sorgt dafür, dass das gesamte Solarsystem langlebig ist und zuverlässig funktioniert.

Wenn du eine eigene PV-Anlage planst oder erweiterst, hast du häufig auch die Entscheidung zu treffen, ob du zusätzlich ein Solarpanel kaufen möchtest – insbesondere, wenn Strings neu kombiniert oder erweitert werden müssen.

Wie funktioniert ein Generatoranschlusskasten? Komponenten im Überblick

Um seine Schutzfunktion optimal zu erfüllen, beherbergt ein Generatoranschlusskasten für PV-Anlagen mehrere wichtige Bauteile. Jede Komponente übernimmt eine spezifische Aufgabe, um die Anlage vor verschiedenen Risiken zu bewahren. Das macht ihn zu einem intelligenten und kompakten Schutzpaket für den Gleichstrom-Teil deiner Solaranlage.

Diese Elemente sorgen für einen störungsfreien Betrieb:

• Überspannungsschutz: Er ist das Herzstück des Kastens, denn er erkennt gefährliche Spannungsspitzen und leitet sie unmittelbar zur Erde ab, bevor sie Schaden anrichten können.
• Strangsicherungen: Jede einzelne Stringleitung wird durch eine eigene Sicherung vor Überstrom bewahrt. Dadurch verhindert man, dass ein Defekt in einem String die restliche Anlage beeinträchtigt.
• DC-Lasttrennschalter: Mit diesem robusten Schalter wird der Stromfluss von den Solarmodulen manuell unterbrochen. Das ist für jegliche Arbeiten an der Anlage eine grundlegende Voraussetzung.
• Anschlussklemmen: Hochwertige Klemmen stellen eine dauerhafte und stabile elektrische Verbindung der Kabel sicher und minimieren Leistungsverluste.

Präzise geführte Solarkabel sind dabei essenziell, um Energie ohne Verluste und mit maximaler Sicherheit zu übertragen.

Die Wahl des passenden Generatoranschlusskastens ist entscheidend für die Effizienz deiner Anlage. Es kommt vor allem auf die optimale Abstimmung mit deinem Wechselrichter und der Anlagengröße an.

Technische Auslegung: Spannung, Strom und Strings beachten

Die technischen Daten müssen exakt zu deinem System passen. Achte darauf, dass die Anzahl der Eingänge am Kasten zur Anzahl der MPP-Tracker deines Wechselrichters sowie zur geplanten String-Anzahl passt.

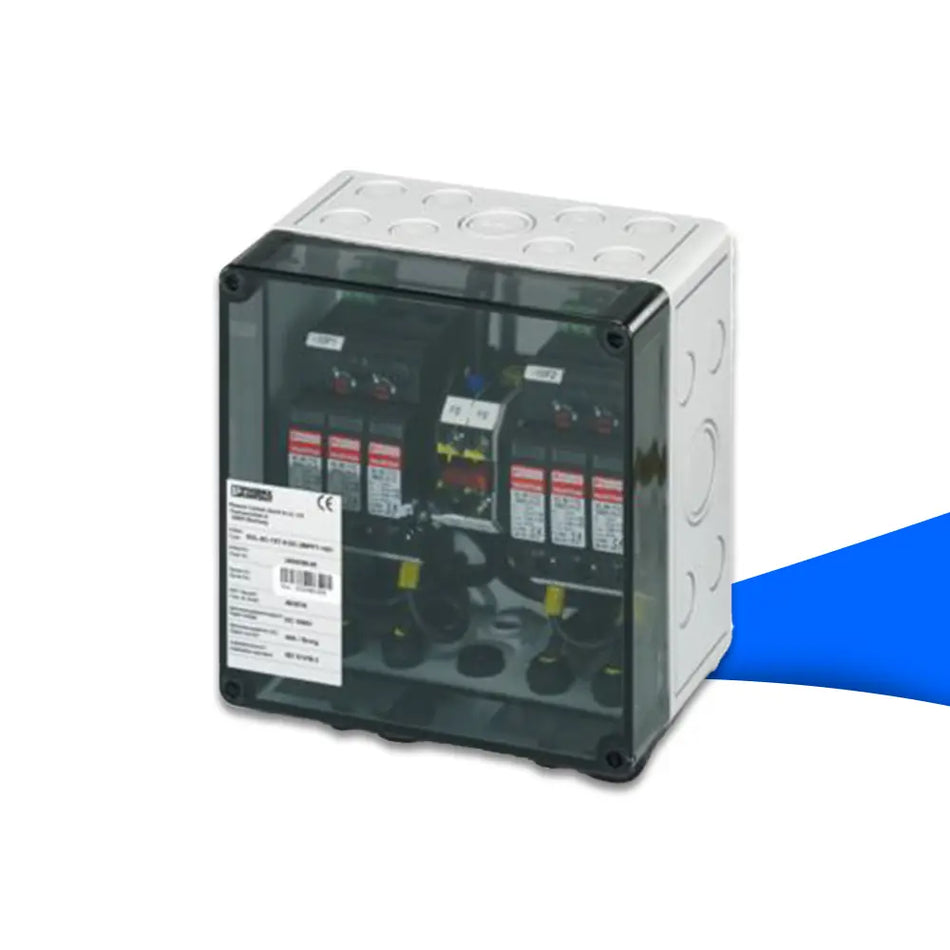

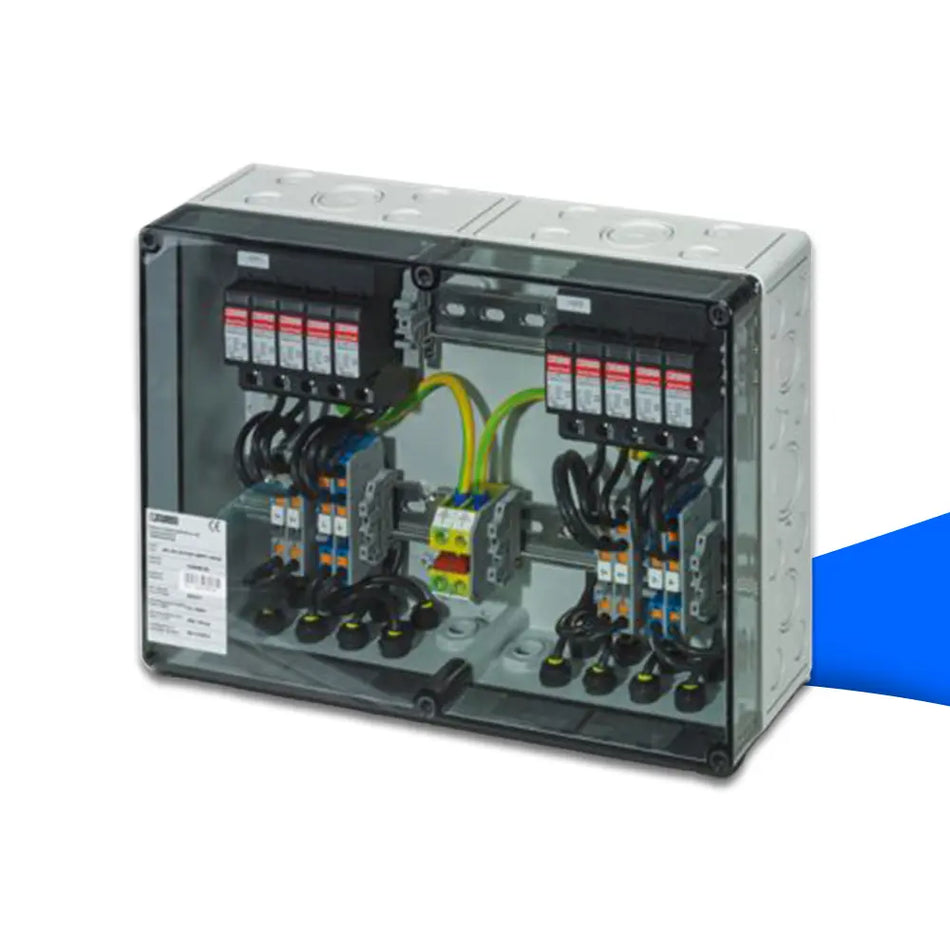

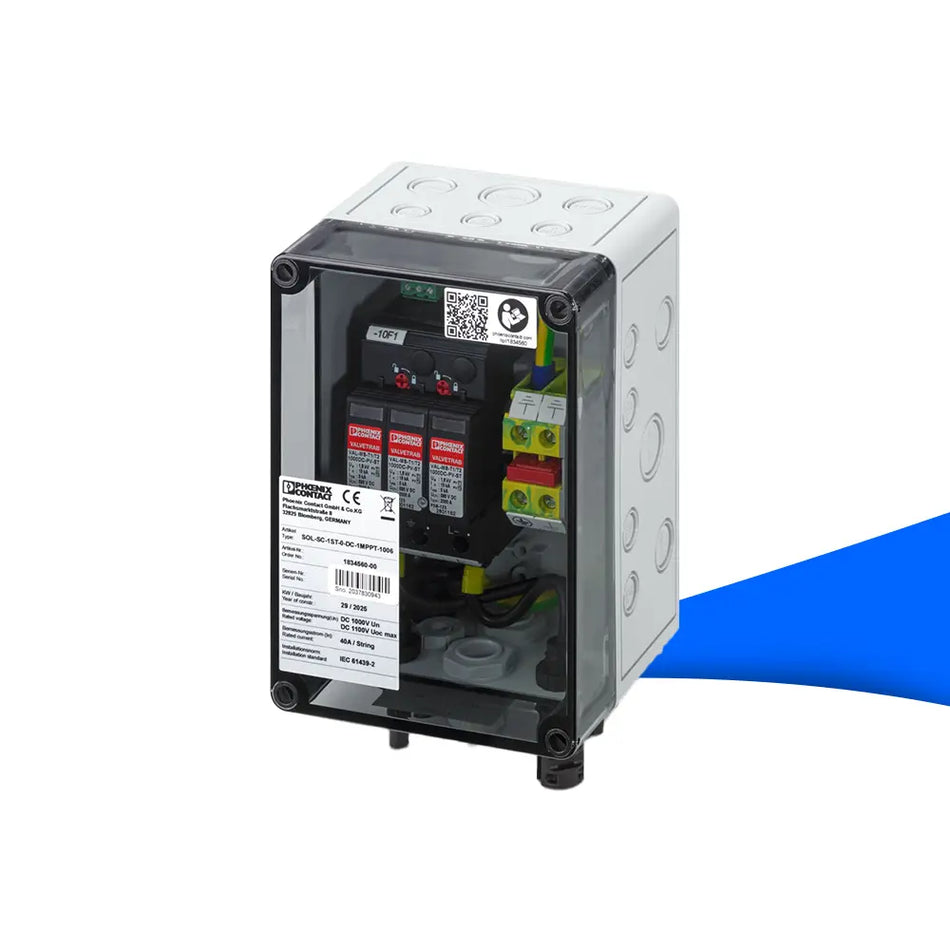

Bei Solarhandel24 haben wir Modelle von einem Tracker bis zu vier MPP-Trackern. Somit findest du ein geeignetes Modell für deine Anlage. Ebenso wichtig ist die elektrische Dimensionierung: Die Box muss für die maximale Leerlaufspannung (Voc) und den maximalen Kurzschlussstrom (Isc) deiner Anlage ausgelegt sein. Moderne Systeme setzen zunehmend auf Smart Meter, um Erträge und Lastflüsse digital zu überwachen.

Schutzart (IP) und die richtige Konfiguration wählen

Der Montageort bestimmt die benötigte Schutzart. Unsere Modelle mit IP65 bieten zuverlässigen Schutz vor Staub sowie Strahlwasser und sind somit für die Innen- und Außenmontage geeignet. Das gibt dir maximale Flexibilität bei der Installation. Fertig konfigurierte Lösungen sparen dir Zeit bei der Montage. Somit stellst du sicher, dass alle Normen eingehalten werden und die Bauteile ideal aufeinander abgestimmt sind.

Wie wird ein Generatoranschlusskasten installiert?

Die Installation eines Generatoranschlusskastens sollte stets von einer qualifizierten Fachkraft durchgeführt werden, denn hier geht es um die elektrische Betriebssicherheit. Nur so ist gewährleistet, dass alle Vorschriften eingehalten werden und ein dauerhaft robuster Betrieb sichergestellt ist.

Beachte dabei folgende Punkte:

• Wichtige Vorschriften: Zentrale Normen wie die DIN EN 50539-11 für Überspannungsschutzgeräte und die DIN EN IEC 61439-2 für Schaltgerätekombinationen sollten eingehalten werden.
• Montageort: Wähle einen Ort in der Nähe des Wechselrichters, um die Leitungslängen und damit verbundene Energieverluste gering zu halten. Der Kasten sollte zudem vor direkter, permanenter Sonneneinstrahlung geschützt montiert werden.
• Anschluss und Erdung: Der fachgerechte elektrische Anschluss und eine korrekte Erdung sind relevant, damit die Schutzfunktionen im Ernstfall zuverlässig greifen.

Kosten für einen Generatoranschlusskasten

Der Preis für einen Generatoranschlusskasten variiert je nach Ausstattung und Größe. Einfache Modelle für ein typisches Einfamilienhaus sind bereits für einen überschaubaren Betrag erhältlich. Dagegen kosten komplexe Lösungen für große Gewerbeanlagen mit vielen Strings und höheren Spannungen entsprechend mehr. Wir von Solarhandel24 haben Modelle mit einem oder mehreren Eingängen, sodass du ganz flexibel nach Budget und Anforderung wählen kannst.

Die Markenqualität, die Anzahl der Eingänge und die Art der integrierten Schutzkomponenten sind dabei die entscheidenden Komponenten. Ein Generatoranschlusskasten ist eine sinnvolle Investition in den Schutz deiner Anlage, die sich im Schadensfall schnell bezahlt macht.

Generatoranschlusskasten warten

Die Wartung eines Generatoranschlusskastens ist unkompliziert, aber für langfristige Sicherheit unverzichtbar. Eine regelmäßige Sichtprüfung bildet die Grundlage: Achte auf Risse im Gehäuse, Anzeichen von Wassereintritt oder Korrosion und kontrolliere, ob alle Anschlüsse noch festsitzen.

Besonders nach einem starken Gewitter sollte ein Blick auf die Funktionsanzeige des Überspannungsschutzes geworfen werden. Einige Modelle zeigen über ein kleines Sichtfenster (oft mit Grün/Rot-Anzeige) an, ob die Schutzmodule ausgelöst haben. Ist das der Fall, müssen sie von einer Fachkraft ausgetauscht werden.

Generatoranschlusskasten – Schutz für PV-Anlagen

Ein Generatoranschlusskasten ist die zentrale Schutzeinheit für den Gleichstromkreislauf deiner PV-Anlage. Wir bei Solarhandel24 verfügen neben Anschlusskästen, Komplettsets und Balkonkraftwerken auch passendes Solar-Zubehör für deine PV-Anlage.

Die richtige Auswahl und eine fachgerechte Installation des Generatoranschlusskastens sind entscheidend für den Schutz vor Überspannung und die Langlebigkeit deines Systems. Bei Unsicherheiten, Fragen oder dem Wunsch nach einer fachkundigen Beratung hilft dir unser Team von Solarhandel24 gern telefonisch oder vor Ort in Düsseldorf weiter. Ein hochwertiger Generatoranschlusskasten ist eine unverzichtbare Investition in die Zuverlässigkeit und den Werterhalt deiner gesamten Anlage.
