Citel CiPlug2-DP6-1-XS – Generatoranschlusskasten mit integriertem Überspannungsschutz für PV-Systeme
Downloads:
Datenblatt
Installationsanleitung

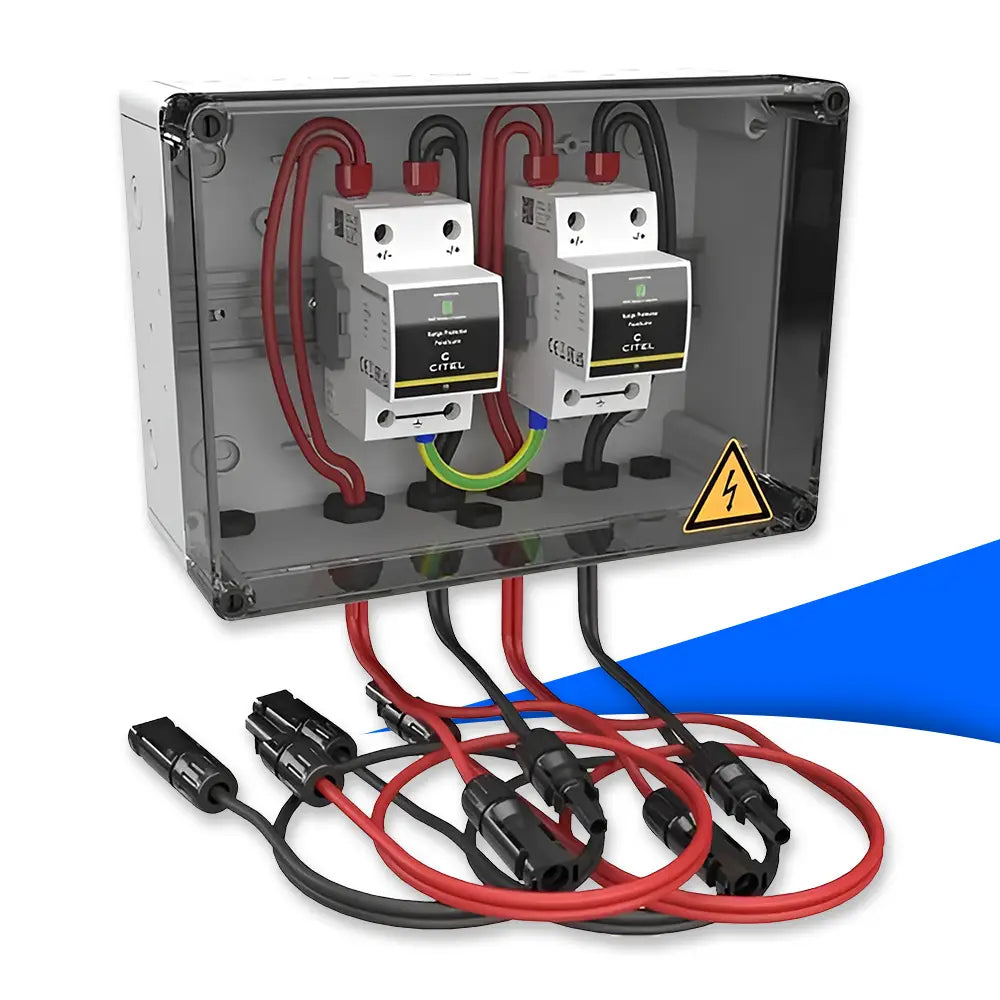

Der Citel CiPlug2-DP6-1-XS ist ein robuster Generatoranschlusskasten für Photovoltaikanlagen mit zwei MPP-Trackern und einem String. Dank des integrierten Typ 1+2+3 Überspannungsschutzes (DPVN1-6C-21Y-1200) schützt er PV-Systeme zuverlässig vor gefährlichen Spannungsspitzen und trägt zur langfristigen Betriebssicherheit bei. Mit seiner Schutzart IP65 ist der Anschlusskasten sowohl für den Innen- als auch Außeneinsatz bestens geeignet.
Vorteile des Citel CiPlug2-DP6-1-XS
-
Erhöhter Schutz: Integrierter Typ 1+2+3 Überspannungsschutz für maximale Sicherheit
-
Einfache Installation: Vorkonfektionierte Anschlussleitungen mit MC4-Steckern ermöglichen eine schnelle Montage
-
Wetterfest und langlebig: Gehäuse aus UV- und ozonbeständigem, glasfaserverstärktem Polycarbonat
-
Kompakte Bauweise: Maße von 254 x 180 x 111 mm für eine platzsparende Integration
-
Hohe elektrische Belastbarkeit: Geeignet für 1000 V DC und 20 A Nennstrom
Technische Daten
-
Überspannungsschutz: Typ 1+2+3 (DPVN1-6C-21Y-1200)
-
Nennspannung DC: 1000 V
-
Nennstrom: 20 A
-
Gehäusematerial: Glasfaserverstärktes Polycarbonat mit halbtransparentem Deckel
-
Schutzart: IP65
-
Schlagfestigkeit: IK8
-
Eingänge (pro MPPT): MC4-Stecker, 1x 6 mm², 15 cm Anschlussleitung
-
Ausgänge (pro MPPT): MC4-Stecker, 1x 6 mm², 120 cm Anschlussleitung
-
Erdanschluss: Schraubklemme 2,5-25 mm² (bis 35 mm²)
-
Normen: DIN EN 50539-11 / DIN EN IEC 61439-2
-
Artikelnummer: 156964
Ideal für Photovoltaikanlagen
Der Citel CiPlug2-DP6-1-XS ist die ideale Wahl für PV-Installationen, die einen zuverlässigen Schutz vor Überspannungen benötigen. Dank seiner MC4-Steckverbindungen ist die Installation einfach und sicher. Das robuste, wetterfeste Gehäuse sorgt für eine hohe Lebensdauer, selbst unter anspruchsvollen Bedingungen.
