Anker SOLIX Power Dock Pro 63-T-EU – 3-phasige Backupbox

Anker SOLIX Power Dock Pro 63-T-EU – 3-phasige Backupbox für zuverlässige Notstromversorgung

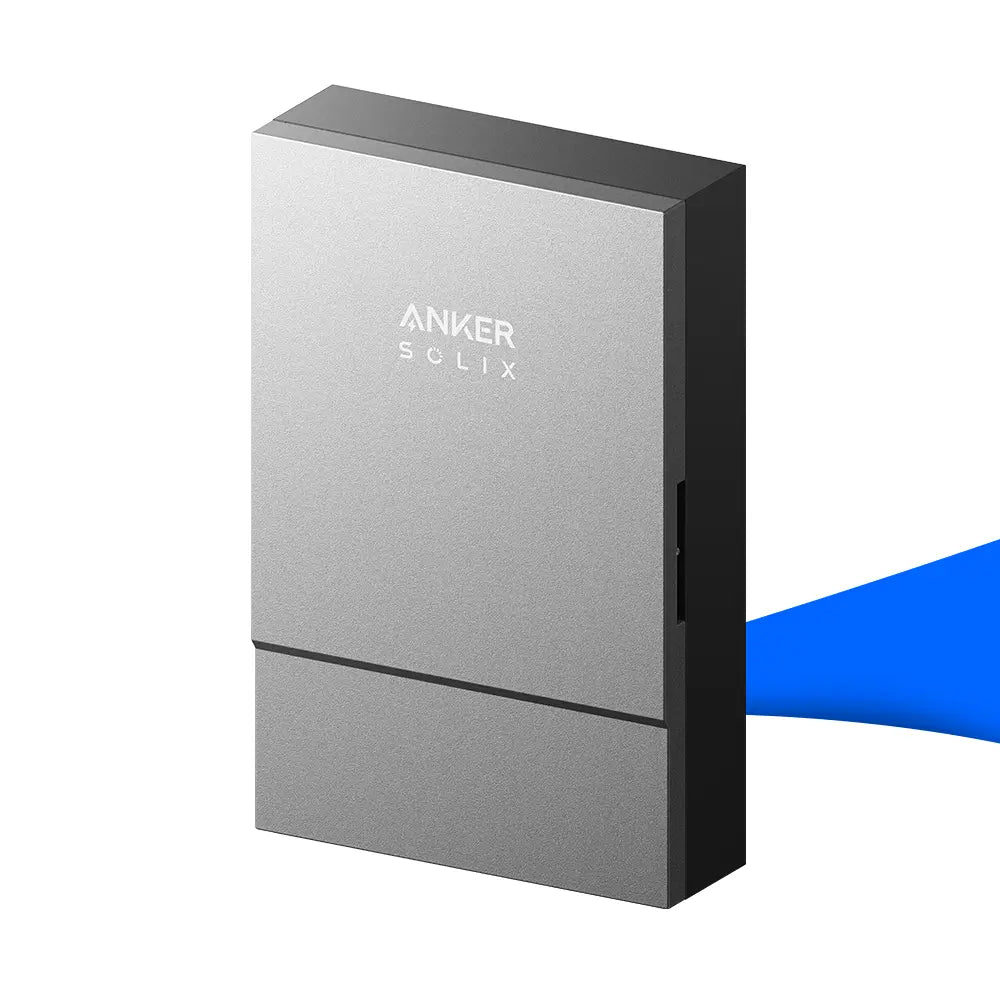

Die Anker SOLIX Power Dock Pro 63-T-EU ist eine leistungsstarke dreiphasige Backupbox für die zuverlässige Notstromversorgung von Wohngebäuden. Als Bestandteil einer ganzheitlichen Anker SOLIX Notstromlösung verbindet sie das Energiespeichersystem mit dem Hausnetz und stellt bei einem Stromausfall die Versorgung angeschlossener Backup-Verbraucher sicher.

In Verbindung mit dem Anker SOLIX X1 Lademodul und dem Anker SOLIX X1 Akkumodul ermöglicht die Power Dock Pro eine Notstrom-Umschaltzeit von 0 ms. Voraussetzung dafür ist, dass während des Netzausfalls die Nennleistung des X1 Lademoduls die Gesamtleistung der angeschlossenen Notstromlasten übersteigt.

Mit einem Nennstrom von 63 A und einer AC-Nennleistung von bis zu 41,58 kW ist die Power Dock Pro 63-T-EU für leistungsstarke dreiphasige Installationen ausgelegt. Am Netzanschluss, am Backup-Ausgang und am Nicht-Backup-Port stehen jeweils 380 / 400 V AC und bis zu 41,58 kW zur Verfügung.

Die Backupbox unterstützt die Einbindung von Wechselrichtern von Drittanbietern und erleichtert dadurch die Integration in bestehende oder erweiterte Photovoltaikanlagen. Für die Wechselrichterverbindungen INV1 und INV2 stehen bei der dreiphasigen Ausführung 380 / 400 V AC, ein Nennstrom von 45,6 A sowie eine AC-Ein-/Ausgangsnennleistung von 30 kW zur Verfügung. Die kombinierte Eingangsleistungsgrenze von INV1 und INV2 beträgt 36 kW.

Zusätzlich verfügt die Power Dock Pro über einen leistungsfähigen Smart-Port. Dieser unterstützt ebenfalls 380 / 400 V AC, einen Nennstrom von 45,6 A sowie eine AC-Ein-/Ausgangsnennleistung von bis zu 30 kW. Die kombinierte Eingangsleistungsgrenze von Smart-Port, INV1 und INV2 liegt bei der dreiphasigen Variante bei 41,58 kW.

Integrierte Zähler ermöglichen ein präzises Energiemonitoring und erleichtern die Parallel-Installation. Darüber hinaus unterstützt die Power Dock Pro das netzunabhängige Laden mit Solarmodulen von Drittanbietern.

Mit der Schutzart IP55, natürlicher Kühlung und einem Betriebstemperaturbereich von -20 °C bis +55 °C eignet sich die Power Dock Pro für anspruchsvolle Installationsbedingungen. Die Kommunikation erfolgt über CAN, RS485 und einen potenzialfreien Kontakt. Dank Wandmontage und Kabeleinführung über die Unterseite oder Rückseite lässt sich die Backupbox flexibel installieren.

Highlights der Anker SOLIX Power Dock Pro 63-T-EU

• Dreiphasige Backupbox für eine ganzheitliche Anker SOLIX Notstromlösung
• 0 ms Notstrom-Umschaltzeit in Verbindung mit Anker SOLIX X1 Lade- und Akkumodul*
• Hohe AC-Nennleistung von bis zu 41,58 kW
• 63 A Nennstrom am Netzanschluss, Backup-Ausgang und Nicht-Backup-Port
• Backup-Ausgang mit 380 / 400 V AC und Überspannungskategorie III
• Integrierte Zähler für Energiemonitoring und einfache Parallel-Installation
• Unterstützung von Wechselrichtern von Drittanbietern
• Netzunabhängiges Laden mit Solarmodulen von Drittanbietern
• INV1- und INV2-Verbindungen mit 45,6 A und 30 kW
• Kombinierte Eingangsleistungsgrenze von INV1 und INV2: 36 kW
• Smart-Port mit 45,6 A und bis zu 30 kW AC-Leistung
• Kombinierte Eingangsleistungsgrenze von Smart-Port, INV1 und INV2: 41,58 kW
• Robustes Gehäuse mit Schutzart IP55
• Natürliche Kühlung bei einem Geräuschpegel von nur 25 dB
• Kommunikation über CAN, RS485 und potenzialfreien Kontakt
• Wandmontage mit Kabeleinführung über Unterseite oder Rückseite

Technische Daten

Netzanschluss

• Modell: Power Dock Pro 63-T-EU
• Netzanschlusstyp: Dreiphasig
• Nenn-Wechselspannung: 380 / 400 V AC
• Nennstrom AC Ein- und Ausgang: 63 A
• Nennleistung AC Ein- und Ausgang: 41,58 kW
• Nennwechselstromfrequenz: 50 / 60 Hz
• Unterbrechungszeit des Notstromschalters: 0 ms*

Backup-Ausgang

• Nennwechselspannung: 380 / 400 V AC
• Nennwechselstrom: 63 A
• Nennwechselstromleistung: 41,58 kW
• Nennwechselstromfrequenz: 50 / 60 Hz
• Überspannungskategorie: III
• Wechselrichter von Drittanbietern: Unterstützt

Nicht-Backup-Port

• Nennwechselspannung: 380 / 400 V AC
• Nennwechselstrom: 63 A
• Nennwechselstromleistung: 41,58 kW
• Nennwechselstromfrequenz: 50 / 60 Hz

Wechselrichterverbindungen INV1 / INV2

• Nennwechselspannung: 380 / 400 V AC
• Nennstrom AC Ein- und Ausgang: 45,6 A
• Nennleistung AC Ein-/Ausgang: 30 kW
• Kombinierte Eingangsleistungsgrenze INV1 + INV2: 36 kW

Smart-Port

• Nennwechselspannung: 380 / 400 V AC
• Nennstrom AC Ein- und Ausgang: 45,6 A
• AC-Ein-/Ausgangsnennleistung: 30 kW
• Wechselrichter von Drittanbietern: Unterstützt
• Generator-Funktion: Für zukünftige Funktionen vorbehalten
• Kombinierte Eingangsleistungsgrenze Smart-Port + INV1 + INV2: 41,58 kW

Allgemeine Daten

• Abmessungen (B × H × T): 450 × 700 × 155 mm**
• Gewicht: 23,9 kg**
• Schutzart: IP55
• Kühlung: Natürliche Kühlung
• Geräuschpegel: 25 dB
• Betriebstemperatur: -20 °C bis +55 °C
• Lagertemperatur: -30 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–95 % rF
• Maximale Betriebshöhe: 4.000 m
• Kommunikation: CAN, RS485, potenzialfreier Kontakt
• Montageart: Wandmontage
• Kabeleinführung: Unterseite / Rückseite

* Die Unterbrechungszeit von 0 ms bezieht sich auf die Lastseite und wird in Verbindung mit dem Anker SOLIX X1 Lademodul und dem Anker SOLIX X1 Akkumodul erreicht. Während eines Netzausfalls muss die Nennleistung des X1 Lademoduls die Gesamtleistung der angeschlossenen Notstromlasten überschreiten.

** Abmessungen und Gewicht verstehen sich ohne dekorative Abdeckung.

Hinweis zum Temperaturbereich: Zwischen -20 °C und +45 °C erfolgt laut Datenblatt keine Leistungsreduzierung. Bei Temperaturen von +45 °C bis +55 °C wird der Strom am Netzanschluss, Backup-Ausgang und Nicht-Backup-Port auf 54,6 A reduziert. Für INV1 und INV2 gilt bei der dreiphasigen Ausführung ein reduzierter Strom von 38 A. Der Smart-Port wird ebenfalls auf 38 A reduziert. Die kombinierte Eingangsleistungsgrenze von Smart-Port, INV1 und INV2 sinkt in diesem Temperaturbereich auf 36 kW.

Hinweis zur Betriebshöhe: Die maximale PV-Eingangsspannung beträgt laut Datenblatt 1.000 V DC bei 2.000 m, 980 V DC bei 3.000 m und 875 V DC bei 4.000 m Betriebshöhe.
