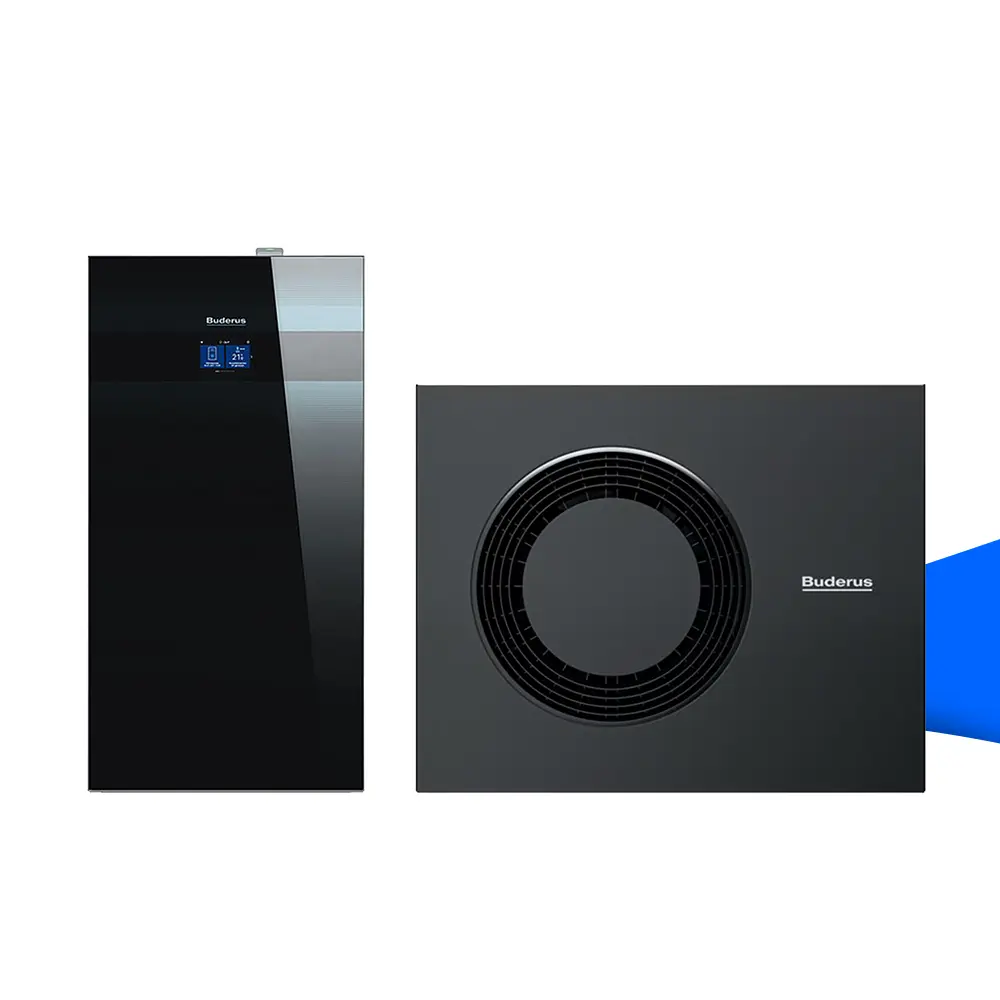

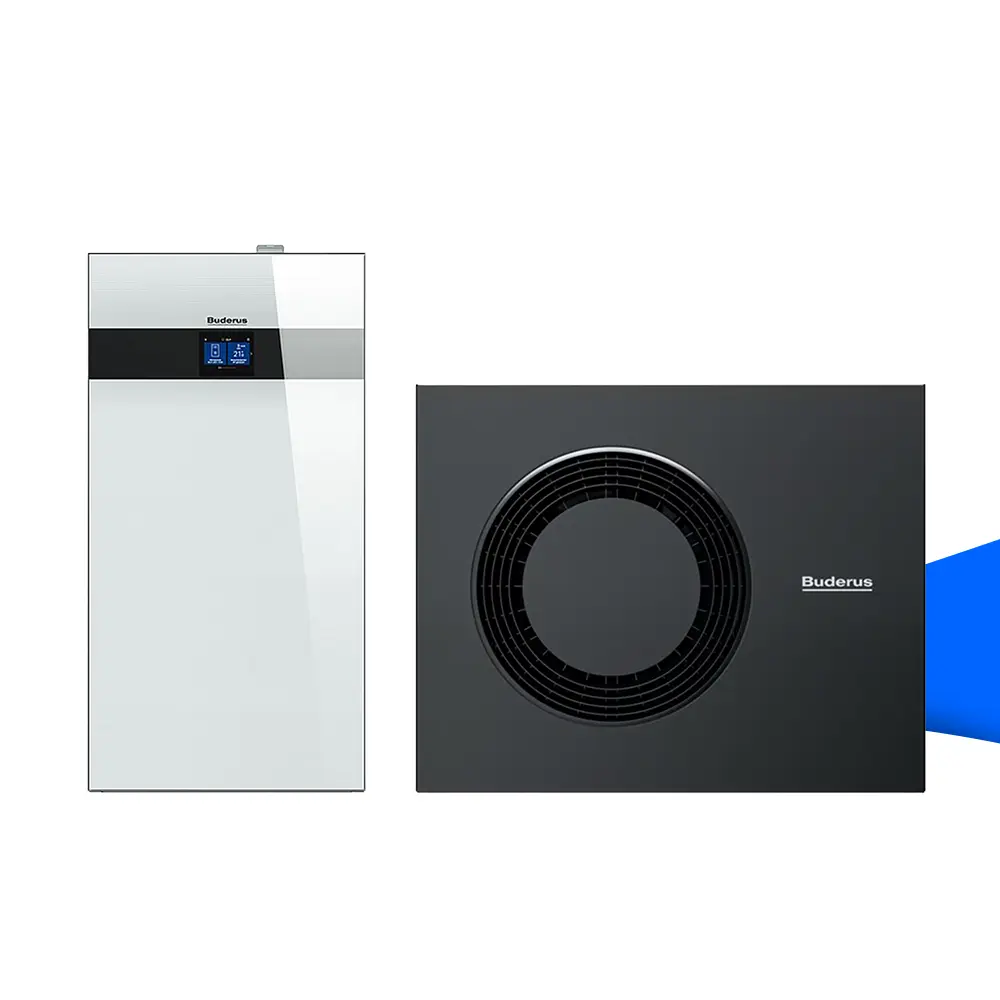

Buderus Logaplus M WLW186i-12 AR TP70 - Wärmepumpe 12 kW, inkl. MX400

Lieferumfang

• 1x Inneneinheit Buderus WLW186i-12 TP70
• 1x Außeneinheit Buderus WLW-12 MB AR
• Integrierter Pufferspeicher
• LAN und Funkmodul MX400
• Schlamm-/Magnetitabscheider mit Filtersieb Rp1
• Drehzahlgeregelte Umwälzpumpe
• Internes Umschaltventil für Heizung/Warmwasser
• Integrierter elektrischer Zuheizer

Hinweis: Montage, Installation und Inbetriebnahme sind ausschließlich durch qualifizierte Fachbetriebe zulässig. Nur so bleiben Garantie- und Förderansprüche erhalten.

Die Buderus Logaplus M WLW186i-12 AR TP70 WLW186i-12 TP70 ist eine leistungsstarke Luft-Wasser-Wärmepumpenlösung für die effiziente Beheizung von Wohngebäuden mit höherem Wärmebedarf. Mit einer Nennwärmeleistung von 12 kW verbindet das System eine hohe Heizleistung mit einer variablen Leistungsregelung und hoher Energieeffizienz.

Laut Buderus-Datenblatt erreicht die Wärmepumpe die Energieeffizienzklasse A++ beziehungsweise A+++ bei Niedertemperaturanwendung. Die jahreszeitbedingte Raumheizungs-Energieeffizienz beträgt 136 % und steigt bei Niedertemperaturanwendung auf 183 %.

Leistungsstarke 12-kW-Wärmepumpe mit variabler Leistungssteuerung

Die Buderus WLW186 arbeitet mit einer veränderlichen Leistungssteuerung und kann ihre Leistung dadurch bedarfsgerecht an die jeweiligen Betriebsbedingungen anpassen.

Für durchschnittliche Klimaverhältnisse weist das Datenblatt eine Nennwärmeleistung von 12 kW aus. Auch bei kälteren und wärmeren Klimaverhältnissen werden jeweils 12 kW angegeben. Bei Niedertemperaturanwendung und wärmeren Klimaverhältnissen liegt die ausgewiesene Nennwärmeleistung bei 13 kW.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 1,90 bei −7 °C
• COP 3,58 bei +2 °C
• COP 4,45 bei +7 °C
• COP 5,84 bei +12 °C

Die Werte beziehen sich auf die im Buderus-Datenblatt angegebenen Teillastbedingungen bei einer Raumlufttemperatur von 20 °C.

Hohe Heizleistung auch bei niedrigen Außentemperaturen

Die WLW186i-12 stellt auch bei niedrigen Außentemperaturen eine hohe Heizleistung zur Verfügung. Bei −7 °C weist das Datenblatt unter den angegebenen Teillastbedingungen eine Heizleistung von 11,1 kW aus. Selbst bei −15 °C werden unter den angegebenen Prüfbedingungen noch 9,8 kW erreicht.

Die Betriebsgrenzwert-Temperatur der Luft-Wasser-Wärmepumpe beträgt −22 °C. Gleichzeitig gibt Buderus einen Grenzwert der Betriebstemperatur des Heizwassers von 75 °C an.

Damit bietet die Wärmepumpe einen großen Einsatzbereich und kommt neben Neubauten insbesondere auch für Modernisierungsprojekte infrage, bei denen höhere Systemtemperaturen erforderlich sind.

Schalloptimierter Betrieb

Trotz der hohen Heizleistung weist das Datenblatt für die Außeneinheit einen Schallleistungspegel von 45 dB aus. Für innen werden 37 dB angegeben.

Der Nenn-Luftdurchsatz der Außeneinheit liegt bei 1.670 m³/h. Zusammen mit der variablen Leistungssteuerung ist das System auf einen bedarfsgerechten Betrieb ausgelegt.

Heizen, Warmwasser und aktiv Kühlen

Die Buderus WLW186-Serie ist als vielseitiges Wärmepumpensystem für die Wärmeversorgung von Wohngebäuden konzipiert. Neben der Raumheizung kann die Anlage in Kombination mit einem geeigneten Trinkwasserspeicher für die Warmwasserbereitung eingesetzt werden.

Darüber hinaus unterstützt das System bei entsprechender Auslegung der Anlage die aktive Gebäudekühlung. Damit kann die Wärmepumpe sowohl im Winter für Wärme als auch im Sommer für angenehmere Raumtemperaturen sorgen.

Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher

Die Buderus WLW186i-12 TP70 ist als kompakte Inneneinheit mit integriertem Pufferspeicher ausgeführt. Dadurch sind wichtige hydraulische Komponenten bereits zentral in der Inneneinheit zusammengefasst.

Die von der Außeneinheit erzeugte Wärme wird über die Inneneinheit an das Heizsystem beziehungsweise an einen angeschlossenen Warmwasserspeicher weitergegeben.

Eine drehzahlgeregelte Umwälzpumpe unterstützt den bedarfsgerechten Betrieb. Das interne Umschaltventil übernimmt den Wechsel zwischen Heizbetrieb und Warmwasserbereitung. Zusätzlich ist ein elektrischer Zuheizer vorhanden, der bei zusätzlichem Wärmebedarf unterstützend eingesetzt werden kann.

Komfortable Bedienung und Anlagenüberwachung

Die Wärmepumpenanlage lässt sich über die Systemregelung komfortabel einstellen und überwachen. Neben Heiz- und Warmwasserbetrieb können bei entsprechender Anlagenkonfiguration auch die Einstellungen für die Kühlung verwaltet werden.

Über die Anlagenübersicht lassen sich wichtige Betriebsinformationen wie Außenluft-, Vorlauf-, Rücklauf- und Warmwassertemperatur sowie der aktuelle Betriebsstatus kontrollieren.

Für die Warmwasserbereitung stehen verschiedene Komforteinstellungen und Zeitprogramme zur Verfügung. Dadurch kann der Betrieb an den individuellen Wärme- und Warmwasserbedarf angepasst werden.

PV-Integration und EEBUS

Die WLW186-Serie lässt sich in moderne Energiekonzepte integrieren. Über EEBUS ist eine Einbindung in geeignete Energiemanagementlösungen möglich.

Bei entsprechender Systemkonfiguration kann außerdem selbst erzeugter Strom einer Photovoltaikanlage für den Wärmepumpenbetrieb genutzt werden. Dadurch kann überschüssige Solarenergie beispielsweise für die Gebäudeheizung oder Warmwasserbereitung eingesetzt und der Eigenverbrauch der PV-Anlage erhöht werden.

Hohe Energieeffizienz

Das Buderus-Datenblatt weist für die 12-kW-Ausführung folgende zentrale Effizienzwerte aus:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Nennwärmeleistung bei durchschnittlichem Klima: 12 kW
• Nennwärmeleistung bei kälterem Klima: 12 kW
• Nennwärmeleistung bei wärmerem Klima: 12 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 136 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 183 %

Für den im Buderus-Systemdatenblatt betrachteten Produktverbund wird eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 138 % bei durchschnittlichem Klima angegeben. Bei kälterem Klima beträgt der Wert 129 %, bei wärmerem Klima 171 %.

Die tatsächliche Effizienz nach dem Einbau kann davon abweichen. Laut Buderus wird sie unter anderem durch Wärmeverluste im Verteilungssystem sowie durch die Dimensionierung der Produkte im Verhältnis zur Größe und den Eigenschaften des Gebäudes beeinflusst.

Produktvorteile auf einen Blick

• Leistungsstarke Luft-Wasser-Wärmepumpe
• 12 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• A++ / A+++ Energieeffizienzklasse
• 136 % / 183 % jahreszeitbedingte Raumheizungs-Energieeffizienz
• Variable Leistungssteuerung für bedarfsgerechten Betrieb
• 11,1 kW Heizleistung bei −7 °C unter Datenblattbedingungen
• 9,8 kW Heizleistung bei −15 °C unter Datenblattbedingungen
• Heizwassertemperaturen bis 75 °C
• Betriebsgrenzwert-Temperatur bis −22 °C
• 45 dB Schallleistungspegel außen
• 37 dB Schallleistungspegel innen
• Für Heizung und Warmwasserbereitung geeignet
• Aktive Kühlung bei entsprechend ausgelegtem System
• Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher
• Drehzahlgeregelte Umwälzpumpe
• Internes Umschaltventil für Heizung/Warmwasser
• Elektrischer Zuheizer
• Integration in moderne Energiemanagementsysteme möglich
• PV-Einbindung bei entsprechender Systemkonfiguration
• Nenn-Luftdurchsatz außen von 1.670 m³/h
