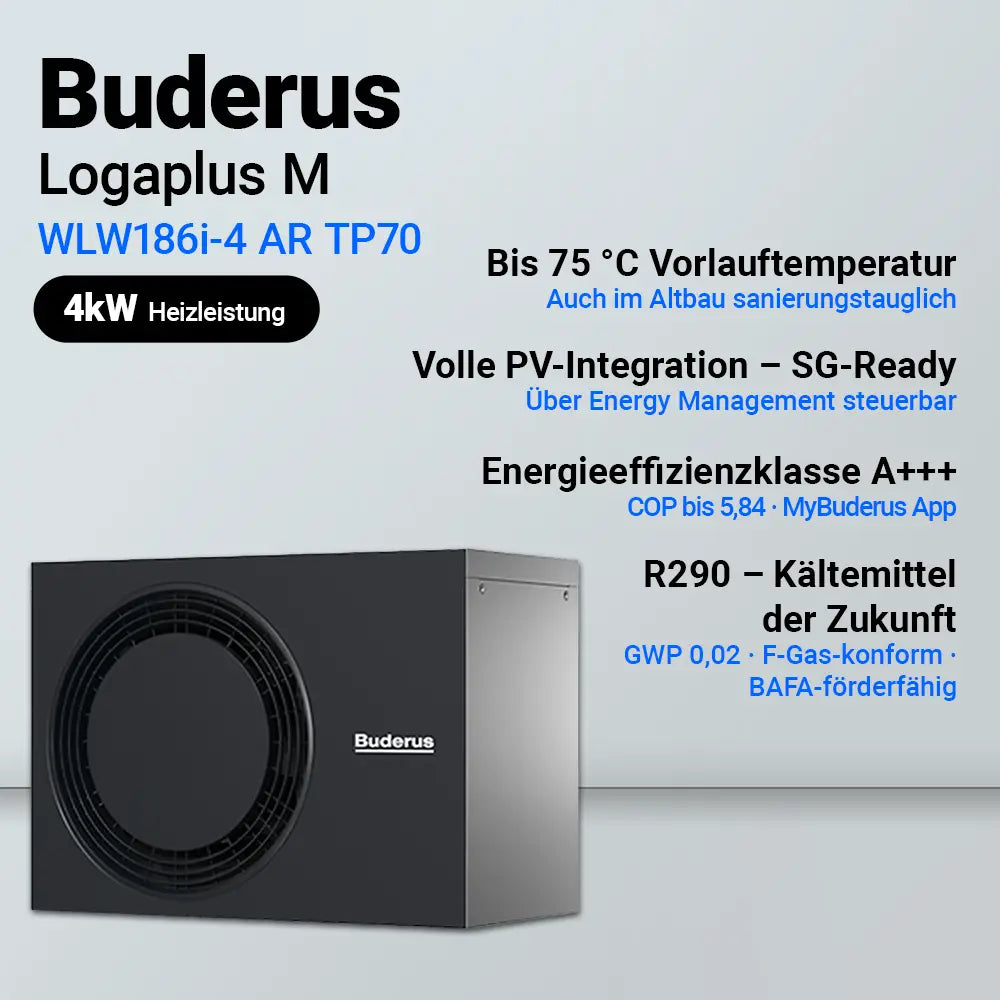

Buderus Logaplus M WLW186i-4 AR TP70 - Wärmepumpe 4 kW, inkl. MX400

Lieferumfang

• 1x Inneneinheit: WLW186i-12 TP70 mit integriertem 70-Liter-Pufferspeicher
• 1x Außeneinheit: WLW-4 MB AR
• Bestandteile: Primärkreispumpe; Umschaltventil Heizung/Warmwasser
• Elektrischer Zuheizer 9 kW
• LAN- und Funkmodul MX400
• Schlamm-/Magnetitabscheider mit Filtersieb Rp1

Hinweis: Montage, Installation und Inbetriebnahme sind durch qualifizierte Fachbetriebe unter Beachtung der Herstellerunterlagen auszuführen.

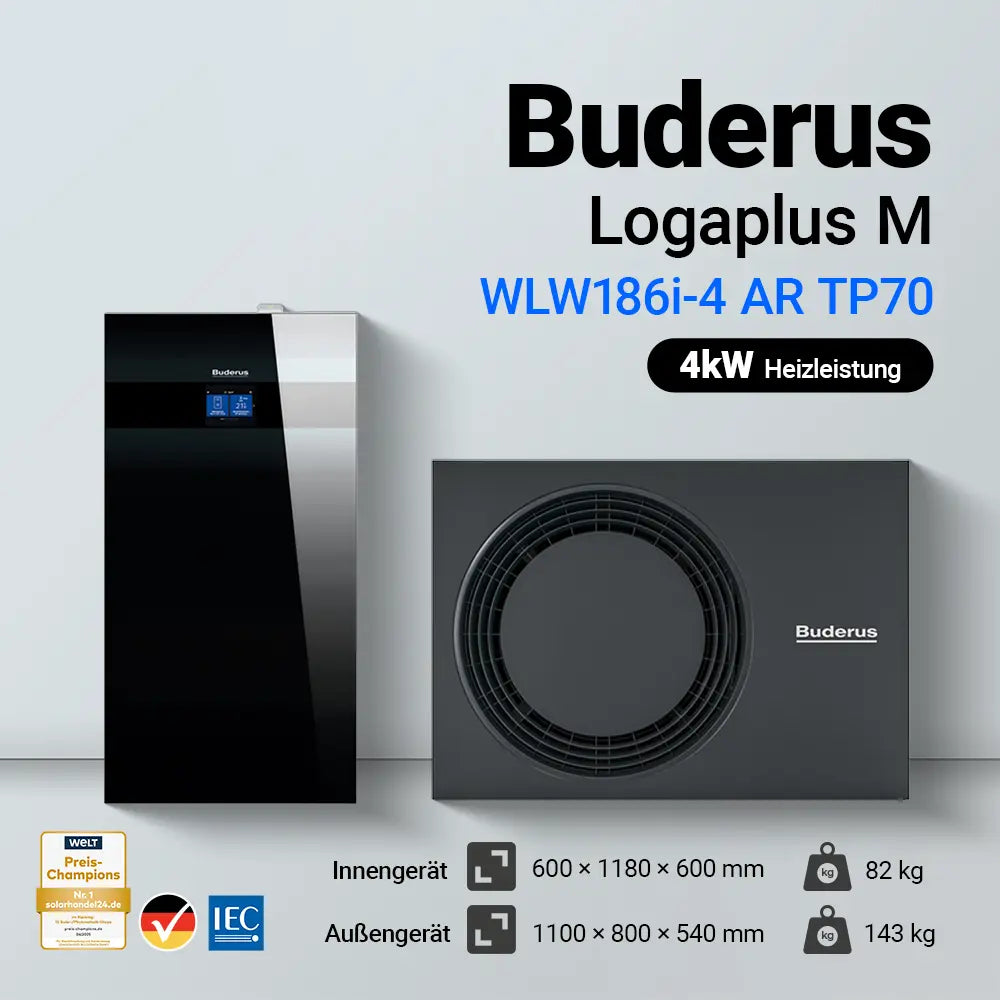

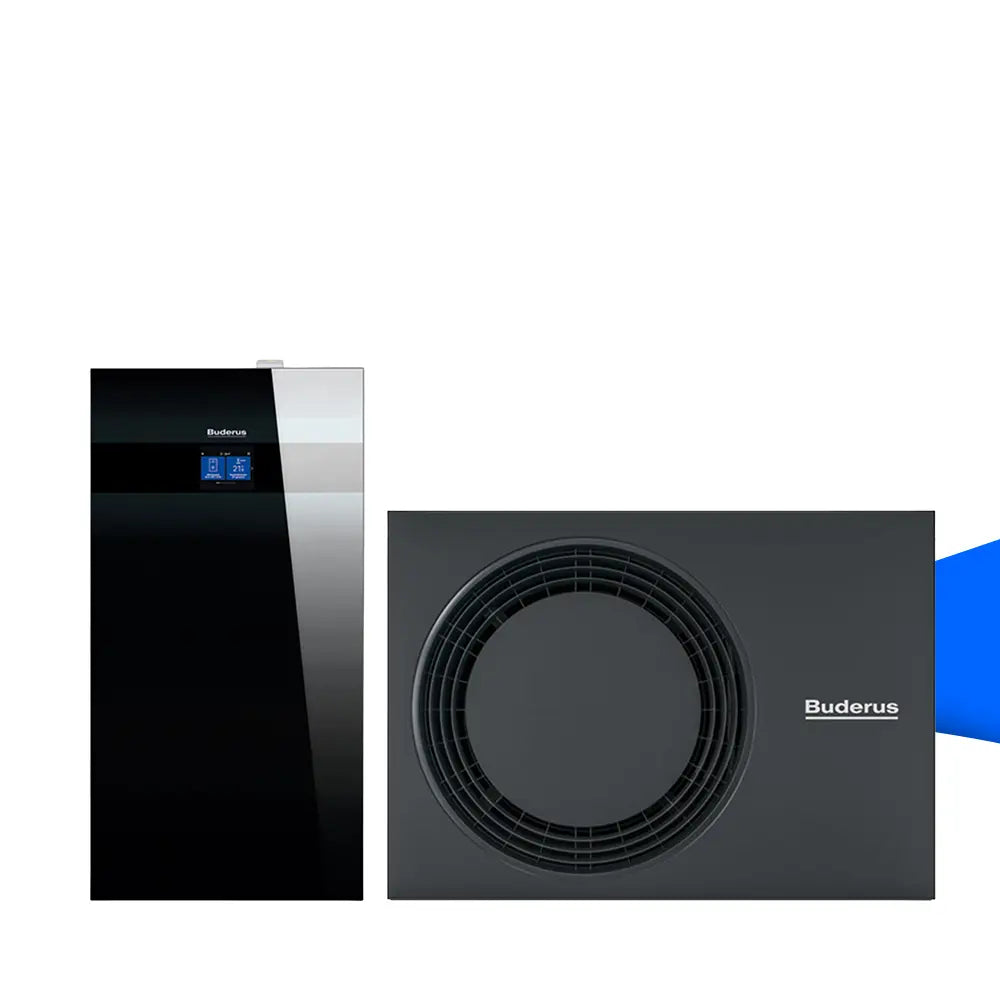

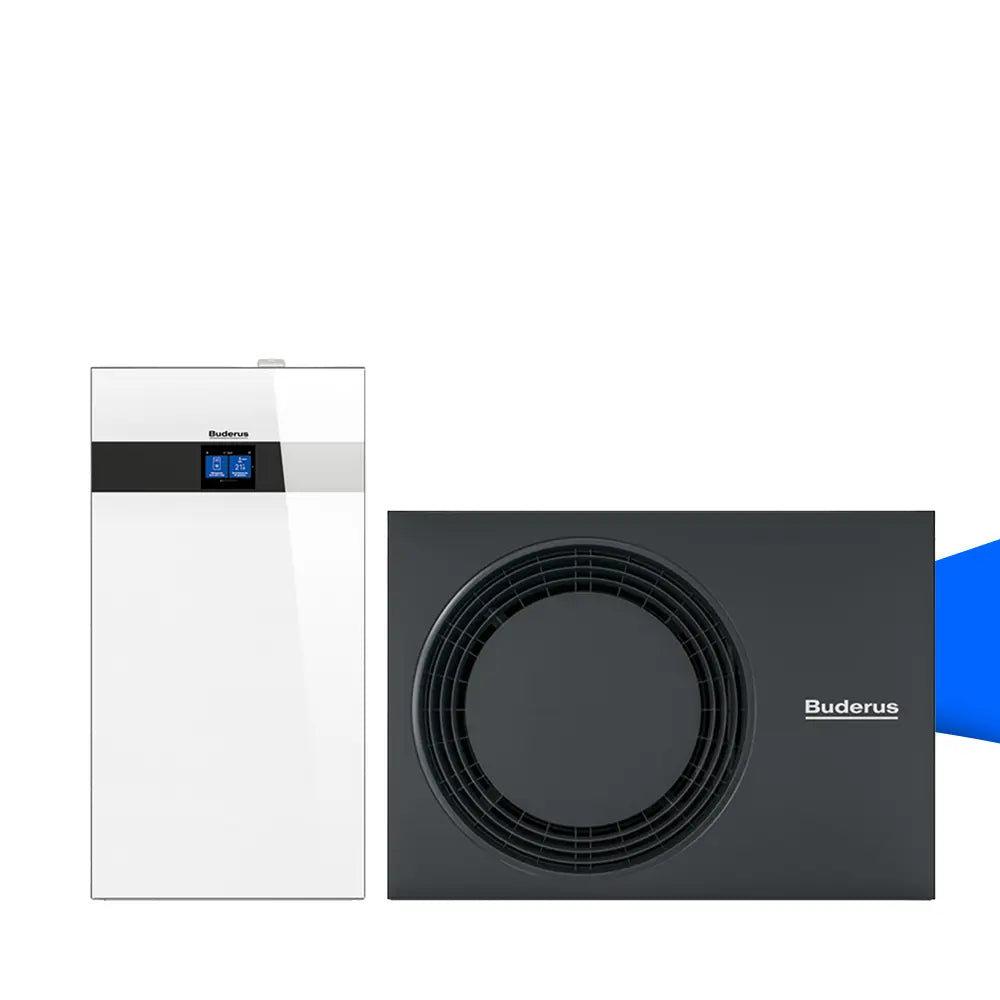

Die Buderus Logaplus M WLW186i-4 AR TP70 mit WLW186i-12 TP70 ist eine moderne Luft-Wasser-Wärmepumpenlösung für die effiziente Beheizung von Wohngebäuden und die Warmwasserbereitung in Verbindung mit einem externen Trinkwasserspeicher. Das System kombiniert die invertergeregelte Außeneinheit WLW-4 MB AR mit der Inneneinheit WLW186i-12 TP70, die bereits über einen integrierten Pufferspeicher mit 70 Litern Volumen verfügt.

Die Wärmepumpe nutzt Energie aus der Außenluft für Heizung und Warmwasserbereitung. Durch die variable Leistungsregelung wird die Leistung innerhalb des Regelbereichs automatisch an den aktuellen Bedarf angepasst. Das Buderus-Datenblatt weist für die M WLW186i-4 AR TP70 eine Energieeffizienzklasse A++ bzw. A+++ bei Niedertemperaturanwendung aus.

Effiziente Heizleistung mit bedarfsgerechter Invertersteuerung

Die Außeneinheit verfügt über eine Invertersteuerung. Dabei wird die Kompressordrehzahl automatisch variiert, sodass die Wärmepumpe ihre Leistung an den jeweiligen Wärmebedarf anpassen kann. Auch das Gebläse arbeitet drehzahlgeregelt und passt seine Leistung bedarfsgerecht an. Dies unterstützt einen möglichst niedrigen Energieverbrauch.

Für durchschnittliche Klimaverhältnisse weist das Datenblatt eine Nennwärmeleistung von 4 kW aus. Bei −7 °C Außentemperatur beträgt die ausgewiesene Heizleistung unter den angegebenen Teillastbedingungen 3,5 kW.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 2,11 bei −7 °C
• COP 3,21 bei +2 °C
• COP 4,27 bei +7 °C
• COP 5,32 bei +12 °C

Die Werte beziehen sich auf die im Buderus-Datenblatt angegebenen Teillastbedingungen bei 20 °C Raumlufttemperatur und durchschnittlichen Klimaverhältnissen.

Leiser Betrieb

Die drehzahlgeregelte Arbeitsweise von Kompressor und Gebläse sorgt nicht nur für eine bedarfsgerechte Leistungsbereitstellung, sondern beeinflusst auch die Geräuschentwicklung: Bei geringerem Leistungsbedarf können die Komponenten mit niedrigeren Drehzahlen arbeiten.

Für die M WLW186i-4 AR TP70 weist das Datenblatt einen Schallleistungspegel der Außeneinheit von 40 dB aus. Die tatsächliche Geräuschwahrnehmung hängt unter anderem vom Aufstellort, der Entfernung und dem Betriebszustand ab.

Heizen, Warmwasser und aktiv Kühlen

Das Wärmepumpensystem ist für Heizung und Warmwasserbereitung über einen externen Trinkwasserspeicher ausgelegt und bietet darüber hinaus eine aktive Kühlfunktion. Über die Regelung lässt sich der Kühlbetrieb bei entsprechend ausgestatteter Anlage einstellen und automatisch steuern.

Für die Warmwasserbereitung wird ein separater Trinkwasserspeicher in das System eingebunden. Bei entsprechender Einstellung schaltet die Regelung zur Speicherladung auf Warmwasservorrang und unterbricht währenddessen den Heizbetrieb. Ein externer Trinkwasserspeicher ist im aufgeführten Lieferumfang nicht enthalten.

Damit übernimmt das System mehrere zentrale Aufgaben der Gebäudetechnik und kann bei entsprechend ausgelegter Anlage sowohl im Winter zum Heizen als auch im Sommer zur Gebäudekühlung eingesetzt werden. Voraussetzung für den Kühlbetrieb sind geeignete Heiz-/Kühlflächen sowie die erforderliche Regelung und der passende Kondensationsschutz.

Inneneinheit WLW186i-12 TP70 mit integriertem Pufferspeicher

Ein wesentlicher Unterschied zur wandhängenden E-Ausführung ist die WLW186i-12 TP70 Inneneinheit mit integriertem 70-Liter-Pufferspeicher. Die Inneneinheit verteilt die von der Außeneinheit bereitgestellte Wärme an die Heizungsanlage und den angeschlossenen Warmwasserspeicher.

Die integrierte Umwälzpumpe ist drehzahlgeregelt und reduziert ihre Drehzahl bei geringem Bedarf automatisch. Dadurch kann der Energieverbrauch der Pumpentechnik reduziert werden.

Der Wechsel zwischen Heizung und Warmwasser erfolgt über ein internes 3-Wege-Ventil. Zusätzlich ist ein elektrischer Zuheizer mit 9 kW in die Inneneinheit integriert. Reicht die von der Wärmepumpe bereitgestellte Heizleistung bei niedrigen Außentemperaturen nicht vollständig aus, kann der Zuheizer bedarfsgerecht unterstützen und wird anschließend automatisch wieder abgeschaltet. Die nutzbare Zuheizerleistung hängt vom elektrischen Anschluss und der Anlagenkonfiguration ab.

Komfortable Bedienung und Anlagenüberwachung

Über das Bedienfeld der Inneneinheit lassen sich die wesentlichen Funktionen der Wärmepumpenanlage komfortabel einstellen und überwachen.

Je nach Anlagenkonfiguration stellt die Anlagenübersicht unter anderem folgende Informationen dar:

• Wärmepumpenstatus
• Außenlufttemperatur
• Vorlauftemperatur
• Rücklauftemperatur
• Warmwassertemperatur bei angeschlossenem Warmwasserspeicher
• WLAN-, Funk- und Internetverbindungsstatus

Für die Warmwasserbereitung stehen bei entsprechender Ausstattung unter anderem die Betriebsarten Eco+, Eco und Komfort sowie Zeitprogramme zur Verfügung. Auch Funktionen wie thermische Desinfektion und die Steuerung einer vorhandenen Warmwasser-Zirkulationspumpe sind in der Regelung vorgesehen.

Das mitgelieferte LAN- und Funkmodul MX400 ermöglicht die Vernetzung des Heizsystems.

PV-Integration und EEBUS

Die Buderus Wärmepumpe ist EEBUS-kompatibel und kann dadurch in geeignete Energiemanagementsysteme eingebunden werden.

Auch die Nutzung von Photovoltaikstrom wird von der Regelung unterstützt. Ist überschüssige Energie aus einer PV-Anlage verfügbar, kann diese bei entsprechender Systemeinbindung beispielsweise für eine Erhöhung der gewünschten Temperatur im Heizbetrieb oder für einen erhöhten Warmwasserkomfort verwendet werden.

Damit eignet sich das System für moderne Energiekonzepte, bei denen ein möglichst großer Anteil des selbst erzeugten Solarstroms direkt im Gebäude genutzt werden soll. Voraussetzung sind kompatible Systemkomponenten und eine entsprechende Einrichtung der Anlage.

Natürliches Kältemittel R290

Die Wärmepumpe arbeitet mit dem Kältemittel R290 (Propan).

Aufgrund des brennbaren Kältemittels sind bei der Planung und Aufstellung der Außeneinheit die vom Hersteller vorgegebenen Schutzbereiche einzuhalten. Die erforderlichen Abstände richten sich nach der jeweiligen Aufstellsituation. Maßgeblich sind die Installationsvorgaben für die eingesetzte Außeneinheit.

Energieeffizienz

Das System erreicht laut Buderus-Datenblatt folgende Effizienzwerte:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Nennwärmeleistung bei durchschnittlichem Klima: 4 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 128 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 179 %
• Schallleistungspegel Außeneinheit: 40 dB

Die Energieeffizienzklasse A++ bezieht sich auf die Anwendung bei 55 °C, die Klasse A+++ auf die Niedertemperaturanwendung bei 35 °C. Die genannten Effizienzwerte gelten für durchschnittliche Klimaverhältnisse.

Der tatsächliche Energieverbrauch im Betrieb hängt unter anderem von der Installation und Ausführung der Heizungsanlage, dem Nutzerverhalten, den saisonalen Umweltbedingungen und den eingesetzten Systemkomponenten ab.

Produktvorteile auf einen Blick

• Moderne Luft-Wasser-Wärmepumpe für Heizung und Warmwasserbereitung über einen externen Trinkwasserspeicher
• Aktive Kühlung bei entsprechend ausgelegtem Heizsystem
• A++ / A+++ Energieeffizienzklasse
• 4 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• Variable Invertersteuerung für bedarfsgerechten Betrieb
• Drehzahlgeregelter Kompressor und Ventilator
• 40 dB Schallleistungspegel außen laut Datenblatt
• Inneneinheit WLW186i-12 TP70 mit integriertem 70-Liter-Pufferspeicher
• Drehzahlgeregelte Umwälzpumpe
• Internes 3-Wege-Umschaltventil für Heizung und Warmwasser
• Integrierter elektrischer Zuheizer mit 9 kW
• Komfortable Bedienung mit umfangreicher Anlagenübersicht
• Warmwasserprogramme Eco+, Eco und Komfort bei entsprechender Systemausstattung
• LAN- und Funkmodul MX400 inklusive
• EEBUS-kompatibel
• Unterstützung zur Nutzung von Photovoltaikstrom
• Integration in geeignete Energiemanagementsysteme möglich
• Natürliches Kältemittel R290
• Automatische Abtaufunktion der Außeneinheit
