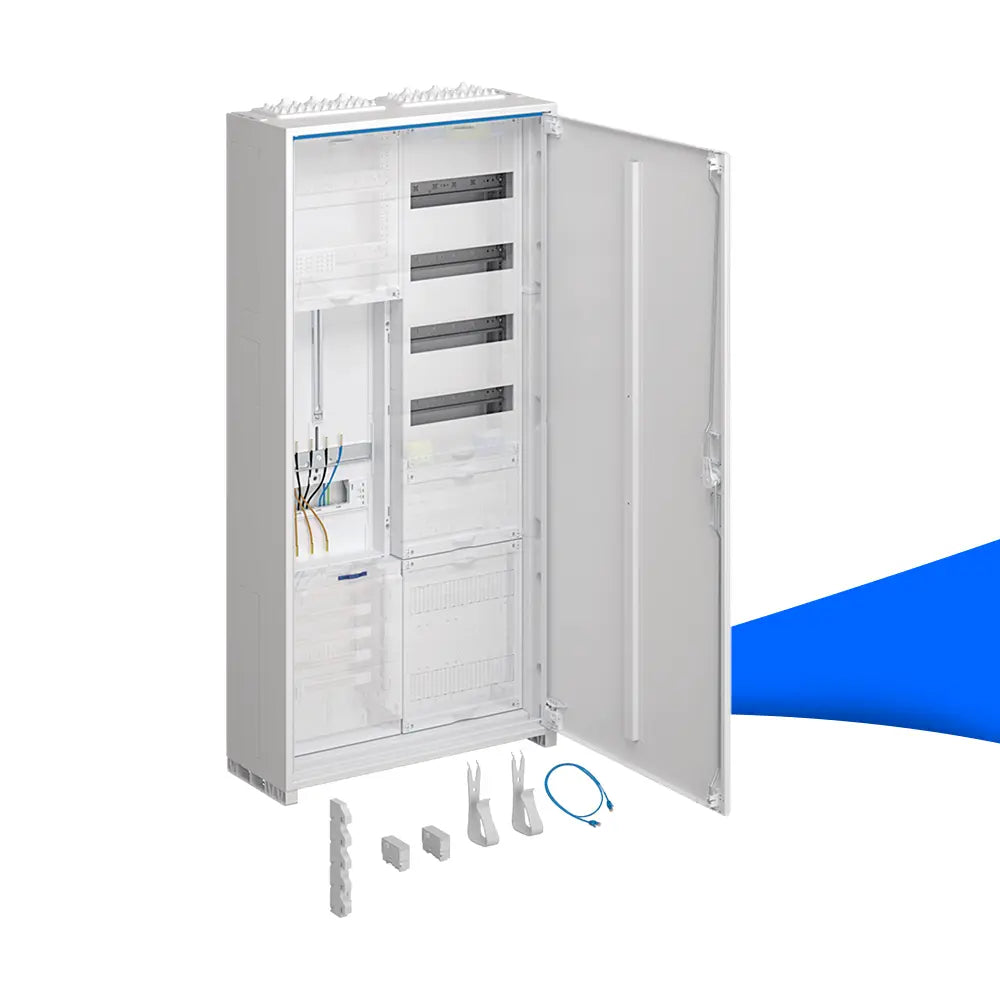

Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44

Hager ZB323N16 Komplettschrank univers Z, 1 Zählerplatz, 3-phasig, APZ, RfZ, VT4, IP44, 1100x550x205 mm

Der Hager ZB323N16 Komplettschrank aus dem univers Z System ist eine vormontierte, normgerechte Lösung für moderne Zähleranlagen. Mit integriertem Zählerplatz, APZ- und RfZ-Bereich sowie Verteilerfeld eignet er sich optimal für den Einsatz in Wohn- und Gewerbeinstallationen nach aktuellen Netzanschlussrichtlinien.

Technische Highlights

• Zählerplätze: 1 (≤63 A)
• Polart: 5-polig
• Netzform: TN-C-S
• Schutzart: IP44
• Schutzklasse: II (schutzisoliert)
• Anschlussquerschnitt (Zähler Zu-/Abgang): 16 mm²
• Sammelschienenanschluss: ESA 5-polig (1 – 25 mm²)
• Abmessungen (HxBxT): 1100 x 550 x 205 mm

Kompakte Bauweise & Montage
Der Komplettschrank verfügt über 2 Felder (Zählerfeld + Verteilerfeld) mit insgesamt 4 Reihen und ist optimal auf die Anforderungen moderner Energieverteilungen abgestimmt. Die kompakte Bauweise ermöglicht eine platzsparende Installation. Die Montage erfolgt als Aufputzlösung mit durchdachter Innenstruktur für eine schnelle Verdrahtung.

Sicherheit & Leistung

• Schutzart IP44 – geeignet für geschützte Außenbereiche
• Schutzklasse II – erhöhte elektrische Sicherheit durch Schutzisolierung
• Integrierter APZ- und RfZ-Bereich für Kommunikationstechnik und
• Steueranwendungen
• Robuste Ausführung mit stabiler Tür und Klappgriff mit Vorreiber
• Normgerechte Ausführung nach aktuellen TAB / NAR

Anschlussmöglichkeiten

• ESA-Sammelschienenklemme 5-polig (1 – 25 mm²)
• Zähleranschlussleitungen: 16 mm²
• Waagerechte Anordnung von PE/N-Klemmen im Verteilerfeld
• Optimiert für strukturierte Energieverteilungssysteme

Vorteile auf einen Blick

• Vormontierter Komplettschrank für schnelle Installation
• Integrierter APZ- und RfZ-Bereich
• Ideal für moderne Zähleranlagen nach TAB / NAR
• Hohe Sicherheit durch Schutzklasse II und IP44
• Robustes, langlebiges Design für den professionellen Einsatz
