Anwendung:

Unsere Montagesets sind jeweils für Modulreihen bestimmt und können dadurch einfach kombiniert werden. Besteht die geplante Solaranlage also aus fünf Modulreihen à fünf Modulen, kann drei mal das Montageset für fünf Module ausgewählt werden. Für Modulreihen mit mehr als 6 Modulen können die Sets kombiniert werden und müssen jeweils um zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden. Beispiel: Bei einer Modulreihe mit neun Modulen, wähle das Montageset mit vier Modulen sowie das Set mit fünf Modulen und füge zwei Schienenverbindern und zwei Mittelklemmen hinzu.

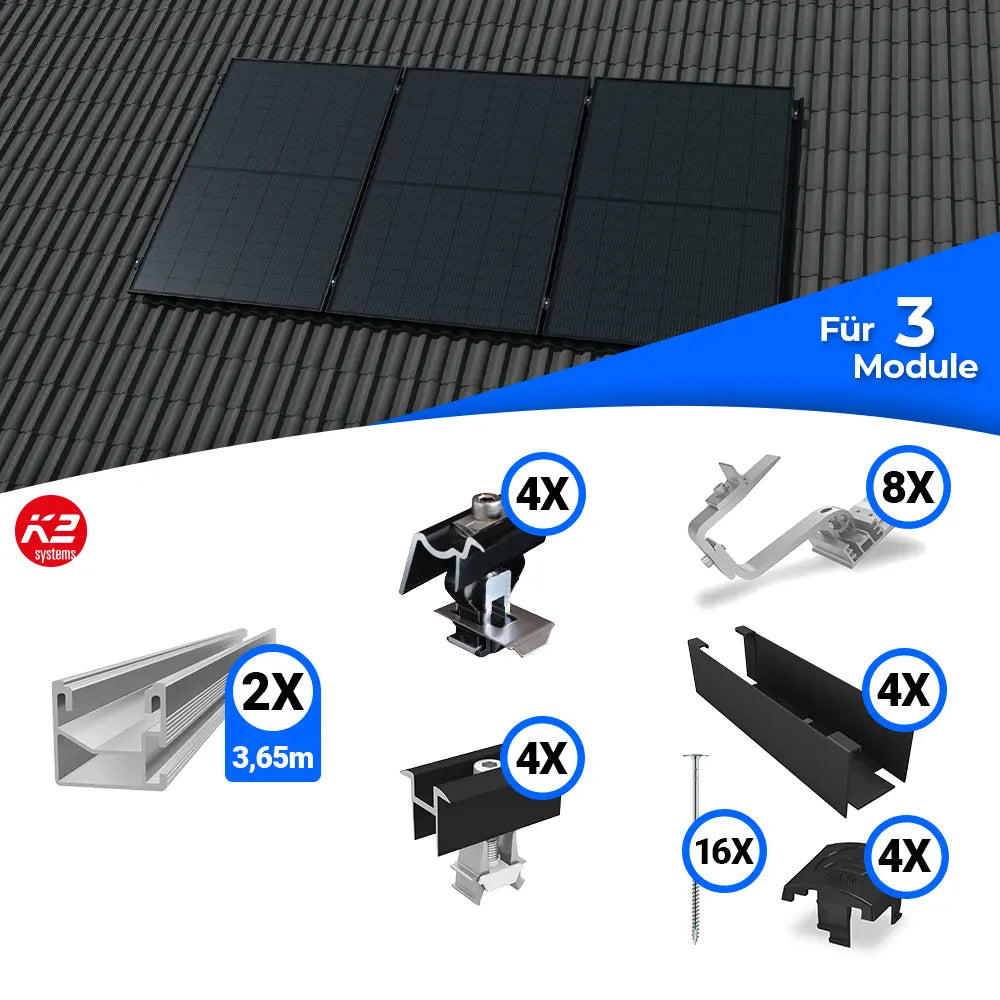

Lieferumfang:

2x K2 SingleRail 36 - 365cm - Montageschiene

4x K2 OneMid Mittelklemme 30-42mm schwarz

4x K2 OneEnd Endklemme 30-42mm schwarz

4x K2 SingleRail 36 End Cap / Endkappe

6x K2 Dachhaken SingleHook 4S

12x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl

Produkteigenschaften:

K2 SingleRail 36 Montageschiene:

Das K2 SingleRail - 3,65 m Aluprofil ist eine hervorragende Montageschiene für PV-Anlagen mit seitlicher Befestigung. Hergestellt aus robustem Aluminium EN AW-6063 T66, bietet sie exzellente Stabilität und Langlebigkeit. Der statische Nachweis erfolgt über K2 Base, wodurch eine flexible Nutzung für verschiedene Dachmontagen gewährleistet wird. Ideal für eine zuverlässige und vielseitige Installation bei professionellen Solaranlagen.

K2 OneMid Mittelklemme 30-42mm schwarz:

Die universelle, schwarze Mittelklemme mit eloxierter Oberfläche ermöglicht eine einfache Klickmontage für eine zuverlässige Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Hergestellt aus eloxiertem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, überzeugt sie durch ihre robuste Bauweise.

K2 OneEnd Endklemme 30-42mm schwarz:

Die universelle, eloxierte Endklemme in Schwarz ermöglicht eine schnelle und sichere Montage von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm dank der unkomplizierten Klickmontage. Gefertigt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, bietet sie hervorragende Stabilität.

K2 SingleRail 36 End Cap / Endkappe:

Die K2 EndCap SingleRail 36 dient dem zuverlässigen Schutz der Enden der Montageschienen im SingleRail-System.

K2 Dachhaken SingleHook 4S:

Der Dachhaken verfügt über eine dreifache Höhenverstellbarkeit an der Grundplatte (40, 47, 54 mm) und eine zusätzliche 30 mm Verstellmöglichkeit am Bügel. Die gesamte Höhenanpassung reicht von 120,5 mm bis 165,1 mm. Mit einem vorinstallierten Climber 36/50 und einer Zylinderkopfschraube ausgestattet, ist er für die sichere Montage von K2 SingleRail- und CrossRail-Systemen ausgelegt. Das Material aus Aluminium EN AW-6063 T66 und Edelstahl A2 sorgt für hohe Stabilität und Langlebigkeit.

Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl:

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahlschraube, perfekt geeignet für Holzbauprojekte und die Befestigung von Spanplatten. Der spezielle Tellerkopf und der Torx 40 Antrieb gewährleisten eine stabile und zuverlässige Verbindung.
