Das K2 Systems Schrägdach Montageset ist eine zuverlässige und langlebige Lösung für die vertikale Montage von PV-Modulen auf Schrägdächern.
Ausgestattet mit stabilen Dachhaken, hochwertigen Aluminiumprofilen und schwarzen Modulklemmen sorgt es für eine sichere Befestigung und eine optisch ansprechende Integration. Geeignet für Schrägdächer mit Ziegel- oder Pfanneneindeckung ermöglicht das Set eine einfache, schnelle und sichere Installation deiner Photovoltaikanlage.
Die Modulreihen lassen sich bei Bedarf mit K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbindern und Mittelklemmen flexibel erweitern.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

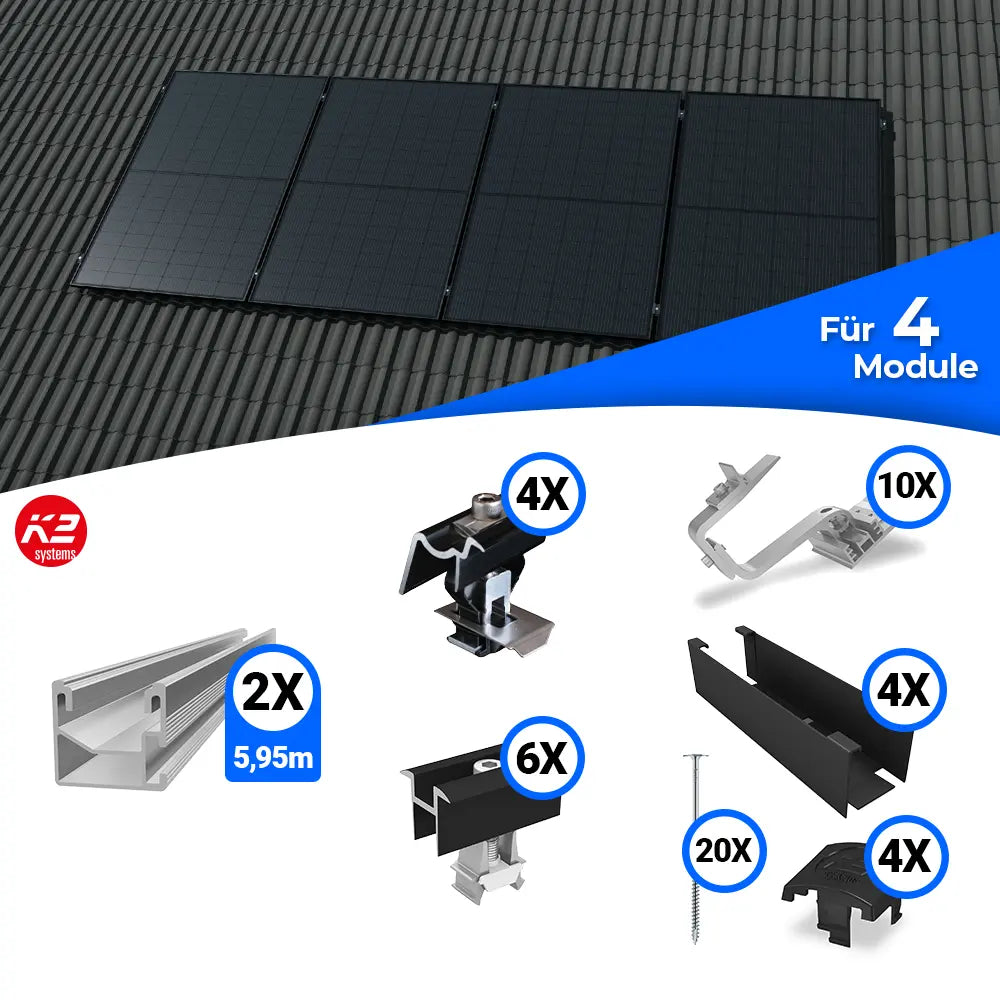

Lieferumfang:

2x K2 SingleRail 36 - 595cm - Montageschiene

6x K2 OneMid Mittelklemme 30-42mm schwarz

4x K2 OneEnd Endklemme 30-42mm schwarz

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 BlackCover SingleRail 36

10x K2 Dachhaken SingleHook 4S

20x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl

Produkteigenschaften:

K2 SingleRail 36 Montageschiene:

Das K2 SingleRail - 4,80 m Aluprofil ist eine ausgezeichnete Montageschiene für PV-Anlagen mit seitlicher Befestigung. Gefertigt aus widerstandsfähigem Aluminium EN AW-6063 T66, bietet sie hervorragende Stabilität und Langlebigkeit. Der statische Nachweis erfolgt über K2 Base, was die flexible Anwendung für verschiedene Dachbefestigungen ermöglicht. Optimal für eine zuverlässige und vielseitige Montage bei professionellen Solaranlagen.

K2 OneMid Mittelklemme 30-42mm schwarz:

Die schwarze, eloxierte Universal-Mittelklemme ermöglicht eine mühelose Klickmontage für eine zuverlässige Fixierung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Gefertigt aus eloxiertem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, bietet sie eine besonders robuste Konstruktion.

K2 OneEnd Endklemme 30-42mm schwarz:

Die eloxierte, schwarze Universal-Endklemme bietet eine schnelle und sichere Montage von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm dank ihrer einfachen Klickfunktion. Die Klemme ist aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM gefertigt und gewährleistet eine hohe Stabilität.

K2 SingleRail 36 End Cap / Endkappe:

Die K2 EndCap SingleRail 36 schützt zuverlässig die Enden der Montageschienen des SingleRail-Systems.

K2 Dachhaken SingleHook 4S:

Der Dachhaken ermöglicht eine dreifache Höhenverstellung an der Grundplatte (40, 47, 54 mm) und zusätzliche 30 mm Verstellbarkeit am Bügel. Die gesamte Höhenanpassung reicht von 120,5 mm bis 165,1 mm. Der Dachhaken ist mit einem vorinstallierten Climber 36/50 und einer Zylinderkopfschraube ausgestattet. Er wurde für die sichere Installation von K2 SingleRail- und CrossRail-Systemen entwickelt. Gefertigt aus Aluminium EN AW-6063 T66 und Edelstahl A2, sorgt er für hohe Stabilität und Langlebigkeit.

Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl:

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine erstklassige Edelstahlschraube, ideal für den Holzbau und die Befestigung von Spanplatten. Ihr spezieller Tellerkopf und der Torx 40 Antrieb sorgen für eine zuverlässige und stabile Verbindung.

K2 BlackCover SingleRail 36 Set:

Das K2 BlackCover SingleRail 36 Set verdeckt die Montageschienen des SingleRail Systems elegant und sorgt für ein einheitliches Erscheinungsbild der PV-Anlage, mit zusätzlichem Schutz für die Schienen.
