Anwendung:

Unsere Montagesets sind jeweils für Modulreihen bestimmt und können dadurch einfach kombiniert werden. Besteht die geplante Solaranlage also aus fünf Modulreihen à fünf Modulen, kann fünf mal das Montageset für fünf Module ausgewählt werden. Für Modulreihen mit mehr als 6 Modulen können die Sets kombiniert werden und müssen jeweils um zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden. Beispiel: Bei einer Modulreihe mit neun Modulen, wähle das Montageset mit vier Modulen sowie das Set mit fünf Modulen und füge zwei Schienenverbindern und zwei Mittelklemmen hinzu.

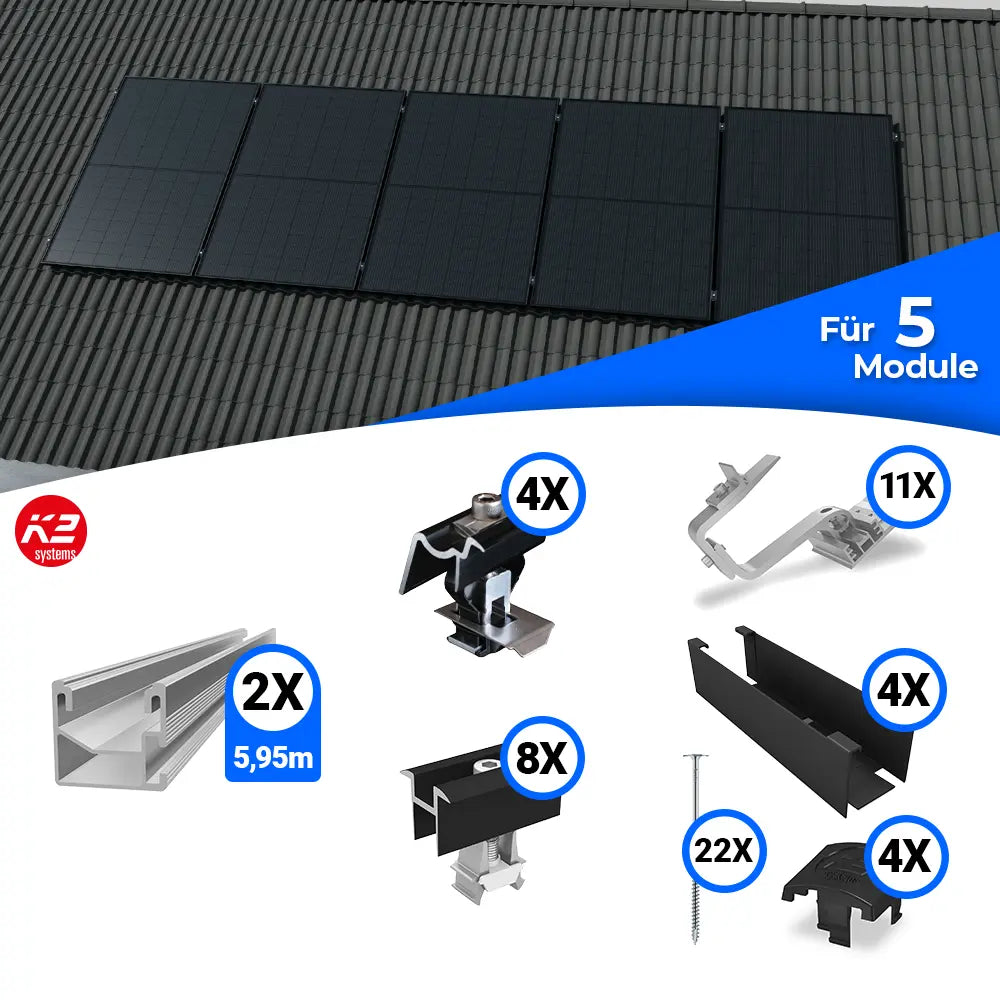

Lieferumfang:

2x K2 SingleRail 36 - 595cm - Montageschiene

8x K2 OneMid Mittelklemme 30-42mm schwarz

4x K2 OneEnd Endklemme 30-42mm schwarz

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 BlackCover SingleRail 36

11x K2 Dachhaken SingleHook 4S

22x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 SingleRail 36 Montageschiene:

Das K2 SingleRail - 5,95 m Aluprofil ist die perfekte Montageschiene für PV-Anlagen mit seitlicher Befestigung. Hergestellt aus robustem Aluminium EN AW-6063 T66, gewährleistet sie hohe Stabilität und Langlebigkeit. Der statische Nachweis erfolgt über K2 Base, was die Schiene vielseitig für unterschiedliche Dachbefestigungen einsetzbar macht. Ideal für flexible und sichere Montage bei professionellen Solaranlagen.

K2 OneMid Mittelklemme 30-42mm schwarz:

Die eloxierte, schwarze Universal-Mittelklemme ermöglicht eine einfache Klickmontage zur sicheren Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Hergestellt aus eloxiertem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, überzeugt sie durch ihre robuste Bauweise.

K2 OneEnd Endklemme 30-42mm schwarz:

Die eloxierte, schwarze Universal-Endklemme ermöglicht eine schnelle und zuverlässige Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Dank der praktischen Klickfunktion ist eine einfache Montage gewährleistet. Die Klemme besteht aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM.

K2 SingleRail 36 End Cap / Endkappe:

Die Endkappe K2 SingleRail 36 bietet einen zuverlässigen Schutz für die Enden der Montageschienen im SingleRail-System.

K2 Dachhaken SingleHook 4S:

Der Dachhaken bietet dreifache Höhenverstellung an der Grundplatte (40, 47, 54 mm) sowie 30 mm zusätzliche Anpassungsmöglichkeiten am Bügel. Die Gesamt-Höhenverstellbarkeit reicht von 120,5 mm bis 165,1 mm. Der Dachhaken wird mit einem vorinstallierten Climber 36/50 und einer Zylinderkopfschraube geliefert. Er ist speziell für die sichere Befestigung der K2 SingleRail- und CrossRail-Schienen konzipiert. Aus Aluminium EN AW-6063 T66 und Edelstahl A2 gefertigt, bietet er hohe Stabilität und Langlebigkeit.

Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl:

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahlschraube, ideal für den Holzbau und die Befestigung von Spanplatten. Mit ihrem speziellen Tellerkopf und dem Torx 40 Antrieb gewährleistet sie eine stabile und sichere Verbindung.

K2 BlackCover SingleRail 36 Set:

Das K2 BlackCover SingleRail 36 Set verdeckt die Montageschienen des SingleRail Systems elegant und sorgt für ein einheitliches Erscheinungsbild der PV-Anlage, mit zusätzlichem Schutz für die Schienen.
