Das K2 Systems Quermontage Schrägdach Montageset ermöglicht die zuverlässige Befestigung von PV-Modulen in Quermontage auf Schrägdächern. Mit robusten Dachhaken, langlebigen Aluminiumprofilen und schwarzen Modulklemmen gewährleistet es eine sichere Montage und ein ästhetisches Gesamtbild.
Für Schrägdächer mit Ziegel- oder Pfanneneindeckung konzipiert, bietet das Set eine einfache, schnelle und sichere Installation. Die Modulreihen können flexibel mit K2-SingleRail-Komponenten wie Dachhaken, Schienen, Schienenverbindern und Mittelklemmen erweitert werden.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W.

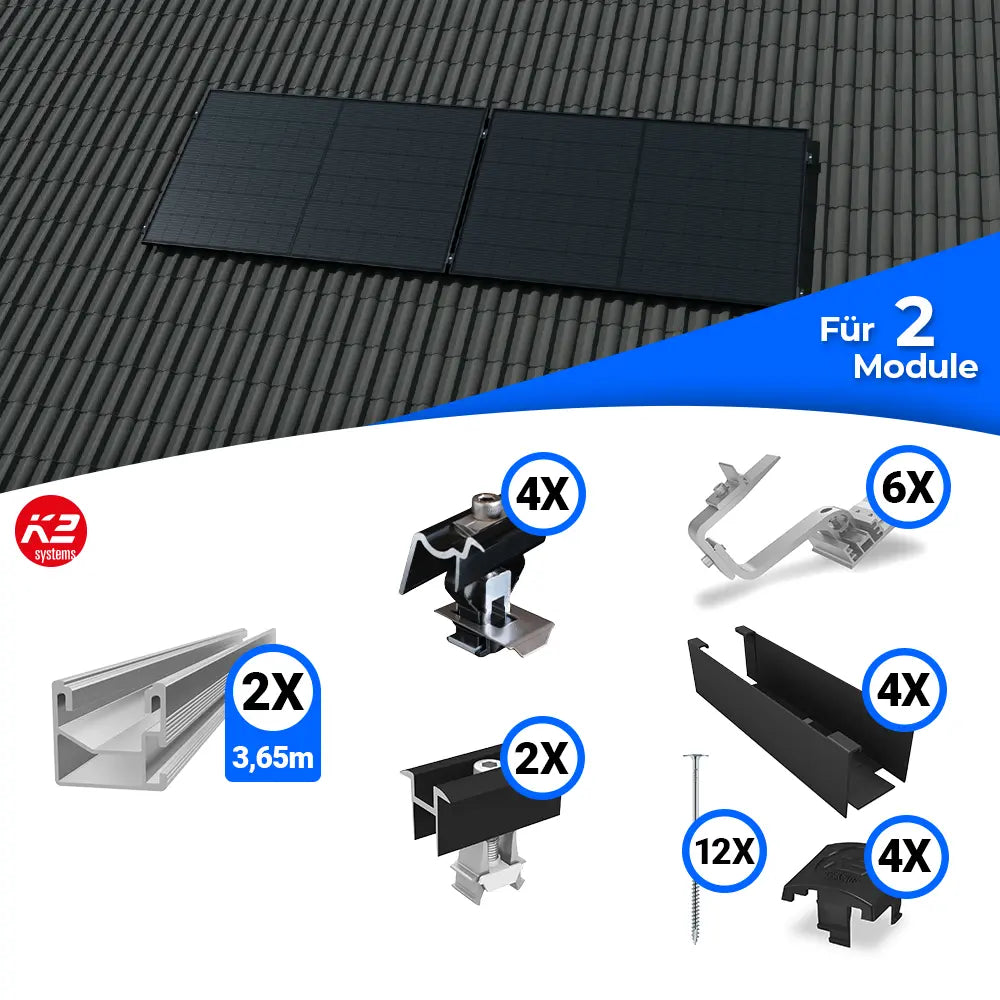

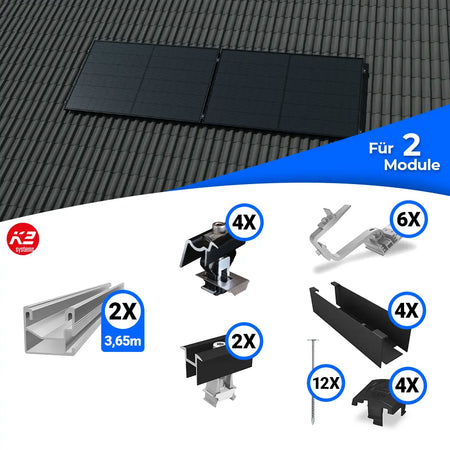

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 OneEnd Endklemme 30–42 mm schwarz

2x K2 OneMid Mittelklemme 30–42 mm schwarz

6x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

12x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

2x K2 SingleRail 36 – 365 cm – Montageschiene

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S bietet dank dreier Einstellmöglichkeiten an der Grundplatte (40, 47, 54 mm) sowie einem zusätzlichen Spielraum von 30 mm am Bügel eine flexible Höhenverstellbarkeit von 120,5 mm bis 165,1 mm. Geeignet für Sparren ab 48 mm Breite (bei schmaleren Sparren ab 36 mm mit M6-Holzbauschraube), gewährleistet er eine zuverlässige Befestigung der K2 SingleRail- und CrossRail-Montageschienen. Der vorinstallierte Climber 36/50 und die Zylinderkopfschraube sorgen für eine einfache Montage. Hergestellt aus langlebigem Aluminium EN AW-6063 T66 und Edelstahl A2.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 bietet zuverlässigen Schutz für die Enden der SingleRail Montageschienen und sorgt für eine saubere Abschlusslösung.

K2 SingleRail 36 – Aluprofil

Das K2 SingleRail 36 Aluprofil bietet eine stabile und langlebige Lösung für die Montage von Photovoltaikmodulen. Gefertigt aus hochwertigem Aluminium, ist es korrosionsbeständig und für verschiedene Dachtypen geeignet. Die einfache Handhabung und präzise Verarbeitung sorgen für eine schnelle und sichere Installation.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die Universal-Endklemme OneEnd in schwarz eloxierter Ausführung ermöglicht eine schnelle und sichere Montage von Solarmodulen mit Rahmenhöhen von 30-42 mm. Dank ihrer praktischen Klickfunktion ist sie leicht anzubringen. Bitte beachten: Nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Gefertigt aus hochwertigem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM.

K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert - 2003072

Die schwarze, eloxierte Universal-Modulmittelklemme ermöglicht durch ihre Klickfunktion eine einfache und sichere Befestigung von Solarmodulen mit Rahmenhöhen von 30-42 mm. Sie ist jedoch nicht kompatibel mit den Systemen K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Gefertigt aus eloxiertem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, überzeugt die Klemme durch ihre langlebige Materialqualität.

HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
