Das K2 Systems Quermontage Kreuzverbund Montageset bietet eine umfassende Lösung für die Installation von 5 Solarmodulen auf Schrägdächern mit Ziegel/Pfanneneindeckung. Mit hochwertigen Komponenten wie den 24 K2 Dachhaken SingleHook 4S, 24 Endkappen für SingleRail 36, 20 BlackCover Sets für SingleRail 36 und langlebigen Aluprofilen (6x 4,80 m und 2x 3,65 m) gewährleistet das Set höchste Stabilität und eine sichere Befestigung. Ergänzt durch 2 Schienenverbinder-Sets, 20 Climber Sets 36/50 und 4 Universal Endklemmen OneEnd in schwarz eloxiert, überzeugt es durch eine einfache Montage und eine ästhetisch ansprechende Ausführung. Ideal für die professionelle PV-Anlageninstallation.

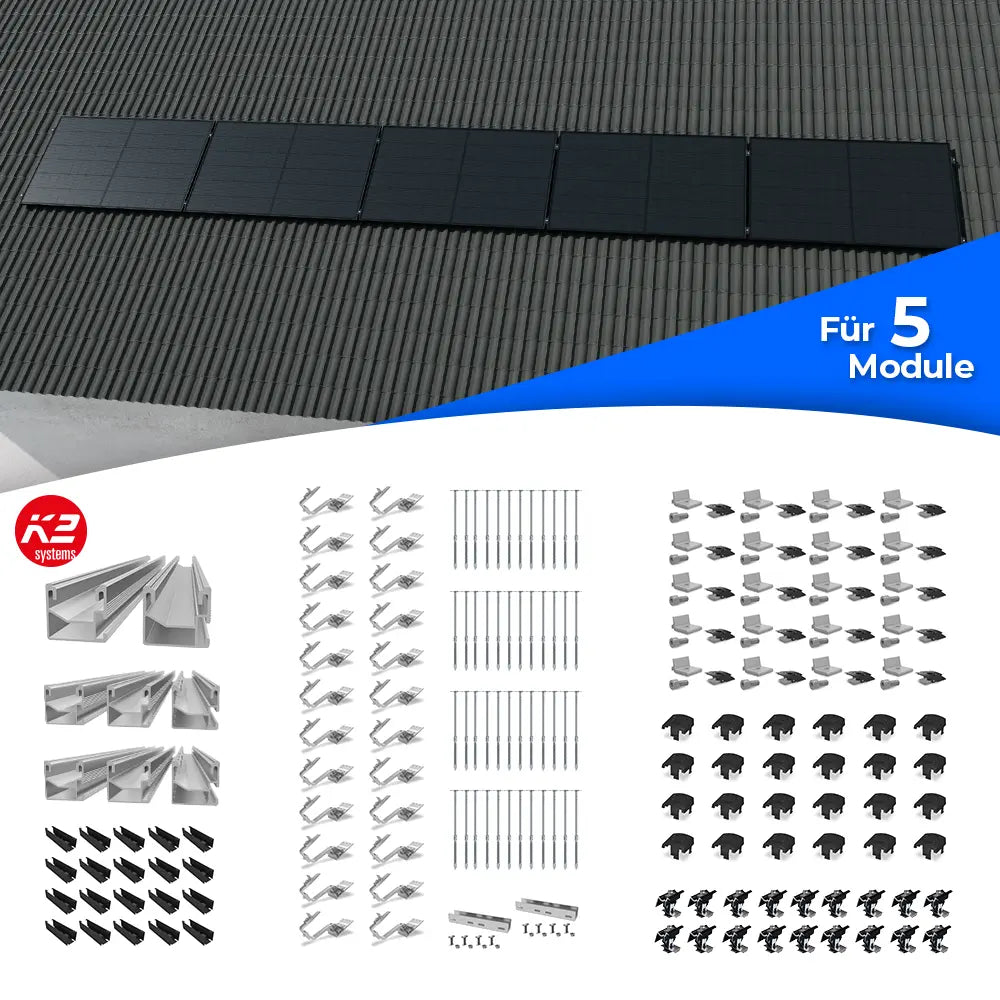

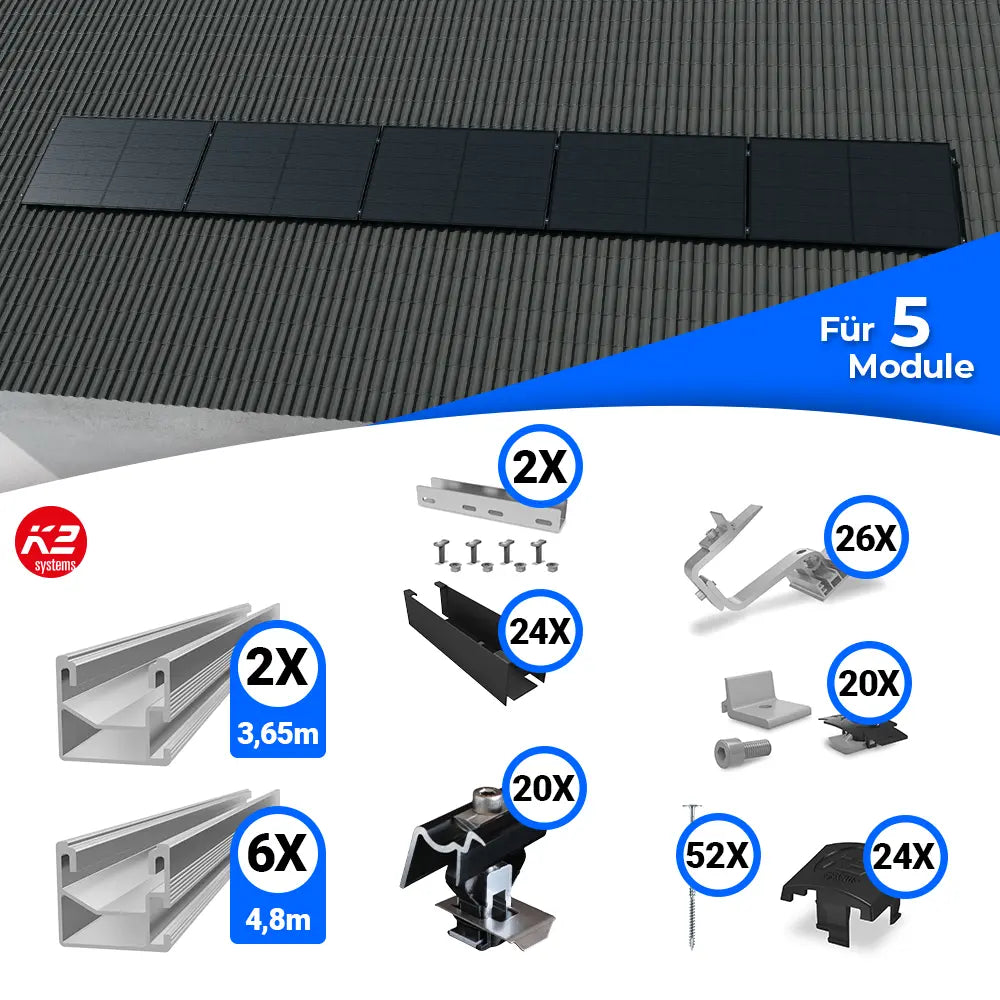

Lieferumfang:

24x K2 Dachhaken SingleHook 4S

24x K2 Endcap für SingleRail 36

20x K2 BlackCover SingleRail 36 Set - Schrägdach Dachziegel

6x K2 SingleRail 36 - 4,80m Aluprofil

2x K2 SingleRail - 3,65m Aluprofil

2x K2 Schienenverbinder SingleRail 36 Set

20x K2 Climber Set 36/50

20x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

48x Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 Edelstahl

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Hinweis: Die Montage-Sets für die Quermontage sind für gängige Standard-Solarmodule ausgelegt und nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W.

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S überzeugt mit einer flexibel anpassbaren Grundplatte, die in drei Höhenstufen (40, 47, 54 mm) verstellbar ist. Zusätzlich bietet der Bügel einen Verstellbereich von 30 mm, wodurch sich eine Gesamtjustierung von 120,5 mm bis 165,1 mm ergibt. Geeignet für Sparren ab 48 mm Breite (oder ab 36 mm mit M6-Holzbauschraube) sorgt er für eine sichere Verbindung mit den K2 SingleRail- und CrossRail-Schienen. Die vormontierten Komponenten, wie Climber 36/50 und Zylinderkopfschraube, vereinfachen die Installation erheblich. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, garantiert der Dachhaken hohe Stabilität und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 schützt die Enden der Schienen effektiv und verleiht der PV-Anlage ein sauberes und professionelles Erscheinungsbild.

K2 SingleRail 36 - 4,80m Aluprofil - 2004393

Das K2 SingleRail 36 - 4,80 m Aluprofil bildet die stabile Grundlage für die Montage von Solarmodulen. Seine widerstandsfähige Konstruktion eignet sich für unterschiedliche Dachtypen und steht für Zuverlässigkeit und Langlebigkeit.

K2 SingleRail - 3,65m Aluprofil - 2004258

Das 3,65 m lange K2 SingleRail Aluprofil wurde speziell für PV-Systeme mit seitlicher Befestigung entwickelt. Aus robustem Aluminium EN AW-6063 T66 gefertigt, bietet es höchste Stabilität und Beständigkeit. Die statische Prüfung über K2 Base ermöglicht den flexiblen Einsatz bei verschiedenen Dachmontagen. Eine professionelle Lösung für zuverlässige Solaranlageninstallationen.

K2 Climber Set 36/50 - 2003145

Das K2 Climber Set 36/50 sorgt für eine stabile und sichere Befestigung von Solarmodulen. Gefertigt aus witterungsbeständigen Materialien, hält es auch extremen Bedingungen stand und garantiert eine langlebige und hochwertige Montage.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarze, eloxierte K2 Universal-Endklemme OneEnd ermöglicht eine schnelle und sichere Befestigung von Solarmodulen mit Rahmenhöhen von 30-42 mm. Ihre Klickfunktion erleichtert die Montage erheblich. Nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90, bietet sie dennoch exzellente Stabilität und Haltbarkeit. Gefertigt aus Aluminium EN AW-6063 T66/EN AW-6082 T6, A2 und POM, steht sie für hohe Materialqualität und Langlebigkeit.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set sorgt für eine stabile und sichere Verbindung von zwei SingleRail 36 Schienen. Mit dem beiliegenden Befestigungsmaterial ist es ideal für Flach- und Schrägdächer geeignet. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, punktet das Set durch seine Langlebigkeit und Verlässlichkeit bei der Montage von Photovoltaikanlagen.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
