Das K2 Systems Quermontage Schrägdach Kreuzverbund Montageset bietet eine zuverlässige Lösung zur quer Montage der PV-Module über Kreuzverbund auf Schrägdächern.
Der Kreuzverbund verbessert die Lastverteilung und Hinterlüftung der Module. Kleine Unebenheiten des Dachs werden ausgeglichen. Die Modulplatzierung ist flexibler.
Mit robusten Dachhaken, langlebigen Aluminiumprofilen und schwarzen Modulklemmen sorgt das Set für eine stabile und optisch ansprechende Befestigung. Geeignet für Schrägdächer mit Ziegel/Pfanneneindeckung, ermöglicht es eine einfache und sichere Montage deiner Photovoltaikanlage.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modullänge von 1762 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich. Sie sind nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W.

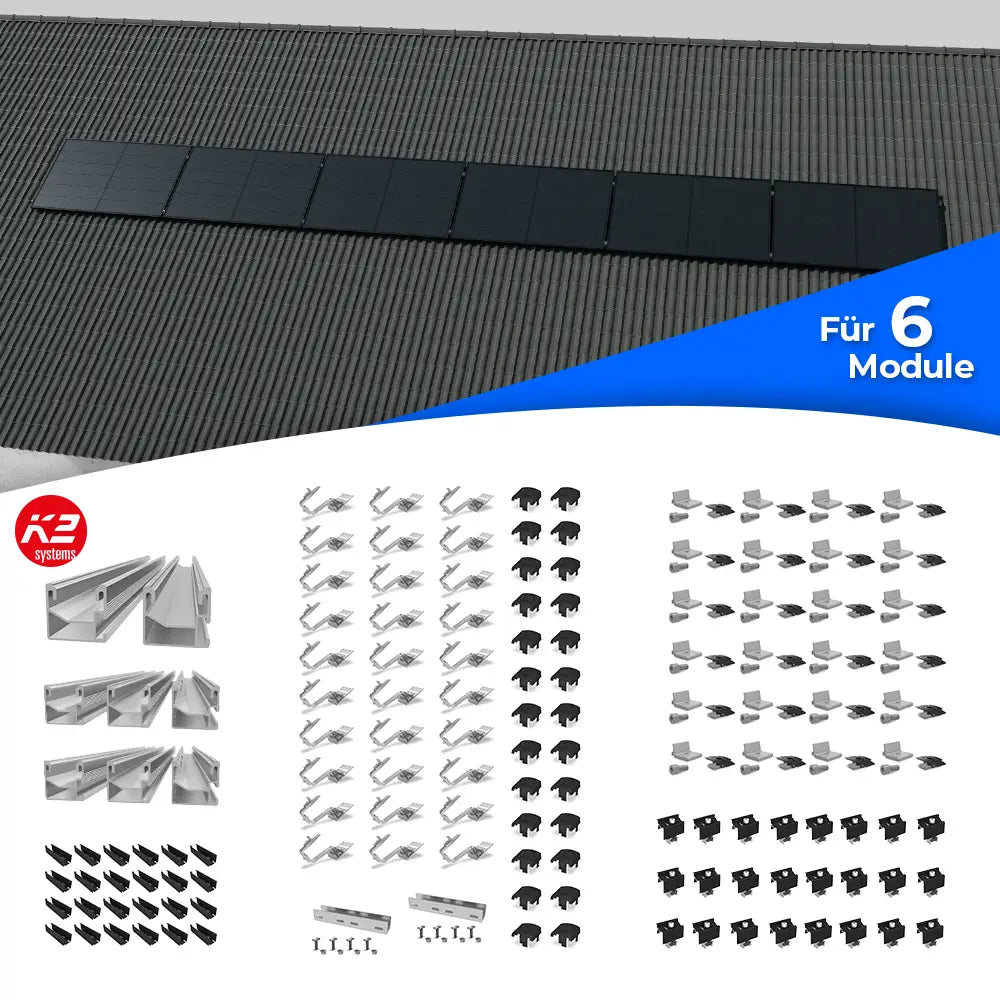

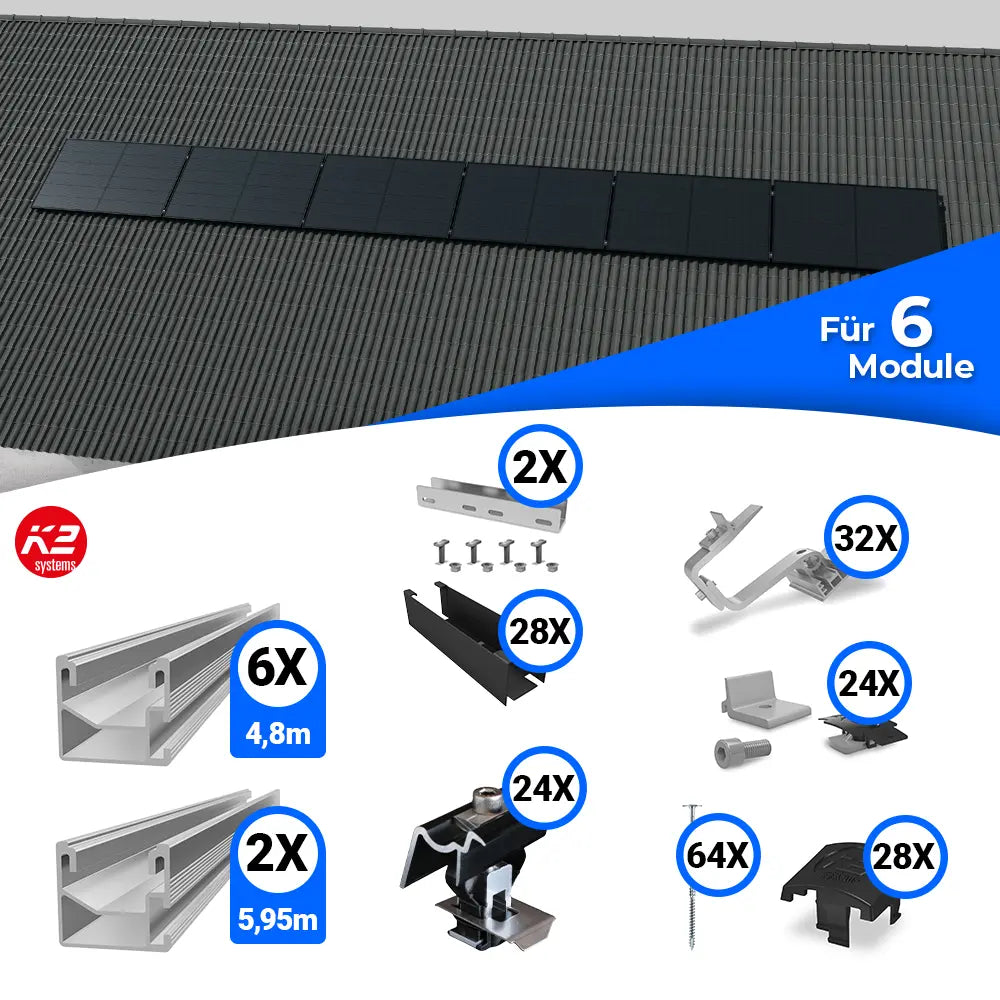

Lieferumfang:

28x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

24x K2 OneEnd Endklemme 30–42 mm schwarz

32x K2 Dachhaken SingleHook 4S

24x K2 Climber 36/50 Set

28x K2 BlackCover SingleRail 36

64x HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl

6x K2 SingleRail 36 – 480 cm – Montageschiene

2x K2 SingleRail 36 - 595cm - Montageschiene

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S überzeugt durch seine vielseitig anpassbare Grundplatte, die in drei Höhenstufen (40, 47, 54 mm) eingestellt werden kann. Der Bügel bietet darüber hinaus einen Verstellbereich von 30 mm, wodurch insgesamt ein Einstellbereich von 120,5 mm bis 165,1 mm entsteht. Er ist für Sparrenbreiten ab 48 mm geeignet (ab 36 mm mit M6-Holzbauschraube) und ermöglicht eine zuverlässige Montage mit den K2 SingleRail- und CrossRail-Schienen. Mit vormontierten Teilen wie Climber 36/50 und Zylinderkopfschrauben wird die Installation besonders einfach. Gefertigt aus Aluminium EN AW-6063 T66 und Edelstahl A2, steht das Produkt für höchste Stabilität und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 schützt zuverlässig die Enden der Montageschienen und sorgt für ein aufgeräumtes Erscheinungsbild Deiner Photovoltaikanlage.

K2 SingleRail 36 - 4,80m Aluprofil - 2004393

Das K2 SingleRail 36 Aluprofil mit einer Länge von 4,80 m bietet eine langlebige und stabile Lösung zur Befestigung von Solarmodulen. Dieses hochwertige Profil ermöglicht eine einfache und sichere Installation auf unterschiedlichsten Dächern.

K2 SingleRail 36 - 5,95m Aluprofil - 2004260

Die 5,95 m lange K2 SingleRail 36 Montageschiene kombiniert Langlebigkeit und Flexibilität. Mit einer Höhe von 36 mm und einer Breite von 39,4 mm eignet sie sich ideal für die Befestigung von Solarmodulen auf Flach- und Schrägdächern. Dank statischer Prüfung in K2 Base ist die Schiene kompatibel mit Systemen wie K2 GreenRoof Vento, K2 MultiAngle, K2 TiltUp Vento und K2 Universal KL-Clamp. Die blanke Oberfläche aus Aluminium EN AW 6063-T66 sorgt für eine langlebige und optisch ansprechende Lösung.

K2 Climber Set 36/50 - 2003145

Das K2 Climber Set 36/50 garantiert eine besonders stabile und sichere Befestigung Deiner Solarmodule. Es besteht aus hochwertigen, korrosionsbeständigen Materialien und bietet optimalen Schutz, selbst bei extremen Witterungsbedingungen. Vertraue auf die Qualität des Sets für eine langlebige Photovoltaikanlage.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die eloxierte, schwarze K2 Universal-Endklemme OneEnd ermöglicht eine einfache und schnelle Befestigung von Solarmodulen mit Rahmenhöhen von 30 bis 42 mm. Dank ihrer Klickfunktion ist die Montage besonders benutzerfreundlich. Obwohl sie nicht mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90 kompatibel ist, überzeugt die Klemme durch hochwertige Materialien wie Aluminium EN AW-6063 T66/EN AW-6082 T6, Edelstahl A2 und POM, die Langlebigkeit und Stabilität gewährleisten.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set bietet eine zuverlässige Verbindung von zwei SingleRail 36 Schienen. Es ist sowohl für Flachdach- als auch Schrägdachsysteme geeignet und wird mit robustem Befestigungsmaterial geliefert. Gefertigt aus Aluminium EN AW-6063 T66 und Edelstahl A2, sorgt das Set für Stabilität und eine dauerhafte Lösung in der Photovoltaikmontage.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
