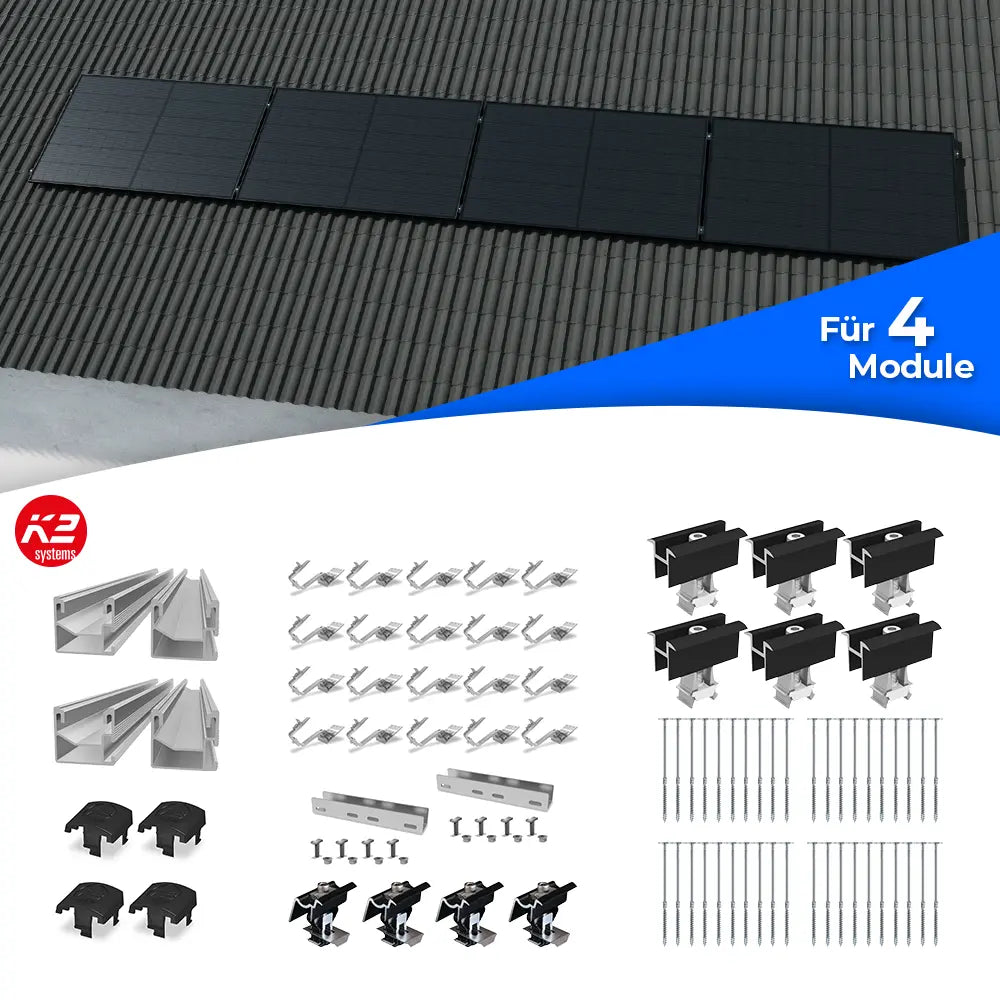

Das K2 Systems Quermontage Montageset für 4 Module enthält alle erforderlichen Komponenten für eine zuverlässige und stabile Installation von PV-Modulen in Quermontage. Mit 20 Dachhaken SingleHook 4S, 4 Endkappen für SingleRail 36, 4 Montageschienen SingleRail (3,65 m), 4 Endklemmen OneEnd (30-42 mm), 6 Mittelklemmen OneMid (30-42 mm) und 2 Schienenverbindern SingleRail 36 ist das Set ideal für eine professionelle Montage auf Schrägdächern mit Ziegel/Pfanneneindeckung. Alle Teile sind aus hochwertigen Materialien gefertigt und bieten eine langlebige und sichere Lösung für PV-Anlagen.

Lieferumfang:

20x K2 Dachhaken SingleHook 4S

4x K2 Endcap für SingleRail 36

4x K2 SingleRail - 3,65m Aluprofil

4x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

6x K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert

2x K2 Schienenverbinder SingleRail 36 Set

40x Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 Edelstahl

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Hinweis: Die Montage-Sets für die Quermontage sind für gängige Standard-Solarmodule ausgelegt und nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W.

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S punktet mit einer Grundplatte, die in drei Höhen (40, 47, 54 mm) verstellt werden kann, sowie einem zusätzlichen Verstellbereich von 30 mm am Bügel. Dies ermöglicht eine flexible Höhenjustierung im Bereich von 120,5 mm bis 165,1 mm. Geeignet für Sparren ab 48 mm Breite (oder ab 36 mm mit M6-Holzbauschraube), gewährleistet er eine sichere Befestigung für K2 SingleRail- und CrossRail-Schienen. Die vormontierten Komponenten, bestehend aus Climber 36/50 und Zylinderkopfschraube, erleichtern die Installation erheblich. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, überzeugt der Dachhaken durch seine hohe Haltbarkeit und Widerstandsfähigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 bietet effektiven Schutz für die Schienenenden und sorgt gleichzeitig für einen optisch ansprechenden Abschluss jeder PV-Anlage.

K2 SingleRail - 3,65m Aluprofil - 2004258

Das K2 SingleRail - 3,65 m Aluprofil ist die ideale Montageschiene für PV-Systeme mit seitlicher Befestigung. Gefertigt aus robustem Aluminium EN AW-6063 T66, gewährleistet es Stabilität und Langlebigkeit. Die statische Prüfung erfolgt über K2 Base, wodurch das Profil flexibel in verschiedenen Dachmontagen einsetzbar ist. Eine zuverlässige und vielseitige Lösung für professionelle Solarinstallationen.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die eloxierte, schwarze K2 Universal-Endklemme OneEnd sorgt für eine schnelle und sichere Fixierung von Solarmodulen mit Rahmenhöhen zwischen 30-42 mm. Dank ihrer Klickfunktion gestaltet sich die Montage besonders einfach. Nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90, erfüllt sie dennoch höchste Anforderungen an Stabilität und Haltbarkeit. Gefertigt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, überzeugt die Klemme durch ihre robuste Materialqualität und lange Lebensdauer.

K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert - 2003072

Die K2 Universal-Modulmittelklemme OneMid in schwarzer Eloxierung ermöglicht eine einfache und zuverlässige Befestigung von Solarmodulen mit Rahmenhöhen von 30-42 mm. Ihre Klickfunktion macht die Montage besonders benutzerfreundlich. Sie ist nicht kompatibel mit den Systemen K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Hergestellt aus hochwertigem Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM, bietet die Klemme eine hohe Stabilität und langlebige Qualität.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set ermöglicht eine stabile und sichere Verbindung von zwei K2 SingleRail 36 Schienen. Das im Lieferumfang enthaltene Befestigungsmaterial macht es ideal für den Einsatz auf Flach- und Schrägdächern. Kompatibel mit K2 SingleRail- und TiltUp Vento-Systemen, ist das Set aus hochwertigem Aluminium EN AW 6063 T66 und Edelstahl A2 gefertigt und steht für Langlebigkeit und Zuverlässigkeit bei Photovoltaik-Montagen.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
