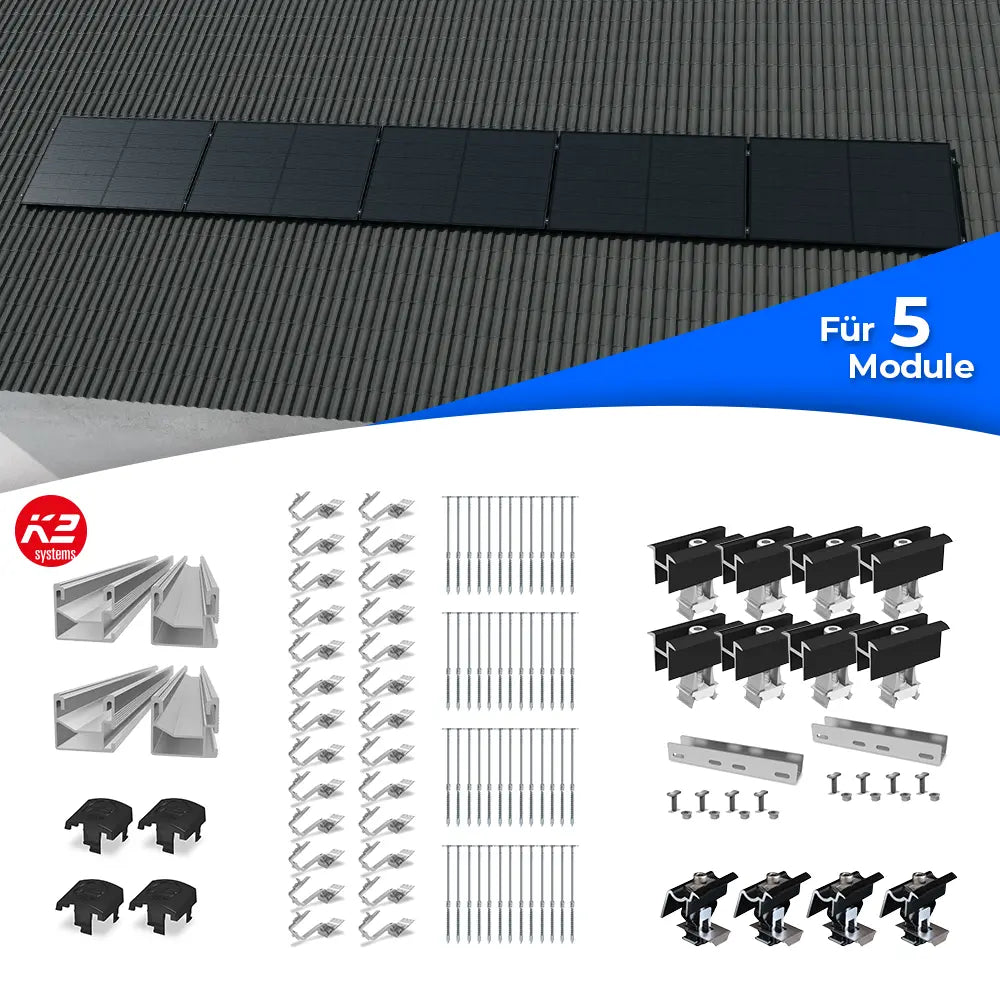

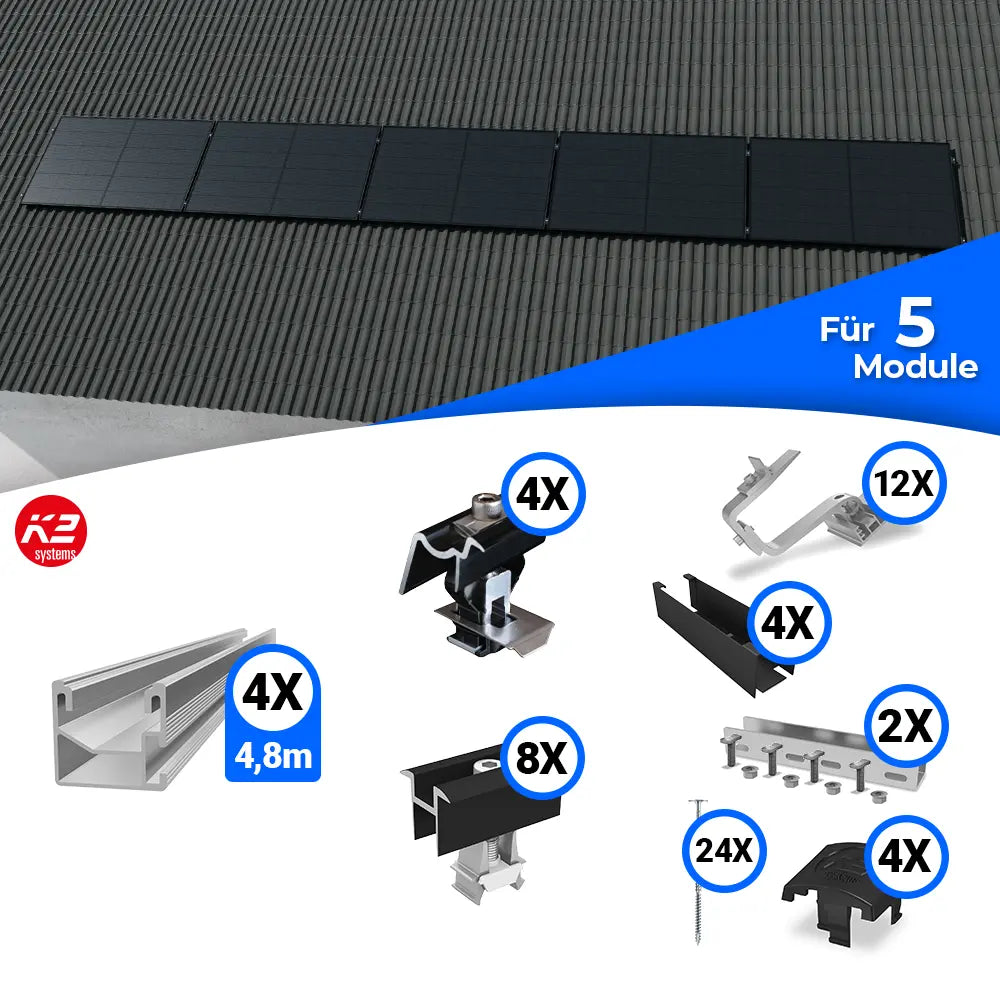

Das K2 Systems Quermontage Montageset ist die ideale Lösung zur sicheren und zuverlässigen Befestigung von 5 PV-Modulen in Queranordnung. Mit hochwertigen Komponenten wie 26 K2 Dachhaken SingleHook 4S, 4 K2 Endcaps für SingleRail 36, 2 K2 SingleRail-Profilen (3,65 m), 2 K2 SingleRail 36-Profilen (5,95 m), 4 K2 Universal-Endklemmen OneEnd, 8 K2 Universal-Mittelklemmen OneMid sowie 2 K2 Schienenverbindern SingleRail 36 Set bietet das Set alles für eine stabile und langlebige Montage auf Schrägdachern mit Ziegel/Pfanneneindeckung. Die präzise aufeinander abgestimmten Einzelteile gewährleisten eine einfache Installation und maximale Haltbarkeit.

Lieferumfang:

26x K2 Dachhaken SingleHook 4S

4x K2 Endcap für SingleRail 36

2x K2 SingleRail - 3,65m Aluprofil

2x K2 SingleRail 36 - 5,95m Aluprofil

4x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

8x K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert

2x K2 Schienenverbinder SingleRail 36 Set

52x Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 Edelstahl

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Hinweis: Die Montage-Sets für die Quermontage sind für gängige Standard-Solarmodule ausgelegt und nicht kompatibel mit großformatigen Modulen, wie z. B. dem Jolywood 500W.

Produkteigenschaften:

K2 Dachhaken SingleHook 4S - 2003144

Der K2 Dachhaken SingleHook 4S zeichnet sich durch eine flexibel verstellbare Grundplatte aus, die in drei Höhenstufen (40, 47, 54 mm) angepasst werden kann. Der Bügel ermöglicht zusätzlich eine Verstellung um 30 mm, was einen Gesamtanpassungsbereich von 120,5 mm bis 165,1 mm bietet. Geeignet für Sparren ab einer Breite von 48 mm (bzw. ab 36 mm bei Verwendung einer M6-Holzbauschraube) gewährleistet der Dachhaken eine zuverlässige Befestigung mit den K2 SingleRail- und CrossRail-Schienen. Vorgefertigte Komponenten wie Climber 36/50 und Zylinderkopfschrauben erleichtern die Montage erheblich. Hergestellt aus Aluminium EN AW-6063 T66 und Edelstahl A2, überzeugt das Produkt durch Robustheit und Langlebigkeit.

K2 Endcap für SingleRail 36 - 1004767

Die K2 Endcap SingleRail 36 bietet einen effektiven Schutz für die Schienenenden und sorgt gleichzeitig für ein aufgeräumtes und professionelles Erscheinungsbild der PV-Anlage.

K2 SingleRail - 3,65m Aluprofil - 2004258

Das K2 SingleRail Aluprofil mit einer Länge von 3,65 m ist speziell für PV-Systeme mit seitlicher Befestigung konzipiert. Gefertigt aus widerstandsfähigem Aluminium EN AW-6063 T66 bietet es hohe Stabilität und Langlebigkeit. Dank der statischen Überprüfung über K2 Base eignet sich das Profil flexibel für verschiedene Dachmontagen. Eine zuverlässige Wahl für professionelle Solaranlageninstallationen.

K2 SingleRail 36 - 5,95m Aluprofil - 2004260

Die K2 SingleRail 36 Montageschiene mit einer Länge von 5,95 m kombiniert Flexibilität und Robustheit. Hergestellt aus Aluminium EN AW 6063-T66, ist sie 36 mm hoch und 39,4 mm breit, was sie ideal für Flach- und Schrägdachmontagen macht. Die Schiene unterstützt seitliche Befestigungen und wurde statisch über K2 Base geprüft, wodurch sie mit Systemen wie K2 GreenRoof Vento, K2 MultiAngle, K2 TiltUp Vento und dem K2 Universal KL-Clamp kompatibel ist. Die blanke Aluminiumoberfläche bietet eine langlebige und ansprechende Lösung für PV-Installationen.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarze, eloxierte K2 Universal-Endklemme OneEnd sorgt für eine schnelle und zuverlässige Fixierung von Solarmodulen mit Rahmenhöhen zwischen 30 und 42 mm. Ihre Klickfunktion vereinfacht die Montage erheblich. Obwohl nicht mit den Systemen K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90 kompatibel, überzeugt die Klemme durch Stabilität und Langlebigkeit. Sie wird aus Aluminium EN AW-6063 T66/EN AW-6082 T6, Edelstahl A2 und POM gefertigt und bietet höchste Materialqualität.

K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert - 2003072

Die K2 Universal-Mittelklemme OneMid in schwarzer Eloxierung ist speziell für die sichere Montage von Solarmodulen mit Rahmenhöhen zwischen 30 und 42 mm entwickelt. Ihre benutzerfreundliche Klickfunktion erleichtert die Installation erheblich. Nicht kompatibel mit K2 Dome 6, K2 FlatRail, SolidRail L/LS/XL und CrossRail 62/90, bietet die Klemme dennoch eine hohe Stabilität und eine lange Lebensdauer. Gefertigt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, Edelstahl A2 und POM, erfüllt sie höchste Qualitätsstandards.

K2 Schienenverbinder SingleRail 36 Set - 2001976

Das K2 Schienenverbinder SingleRail 36 Set ermöglicht eine stabile und sichere Verbindung von zwei SingleRail 36 Schienen. Das mitgelieferte Befestigungsmaterial ist sowohl für Flach- als auch Schrägdächer geeignet. Die Komponenten aus Aluminium EN AW-6063 T66 und Edelstahl A2 garantieren Langlebigkeit und Zuverlässigkeit, wodurch das Set eine ideale Lösung für die Montage von Photovoltaikanlagen darstellt.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 - Edelstahl

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahl-Schraube, ideal für den Einsatz im Holzbau und bei der Befestigung von Spanplatten. Diese robuste Holzbauschraube bietet eine zuverlässige Verbindung dank ihres speziellen Tellerkopfes und der praktischen Torx 40 Antriebsart.
