Anwendung:

Unsere Montagesets wurden so entwickelt, dass sie sich unkompliziert an die Größe deiner Solaranlage anpassen lassen. Hast du z. B. fünf Reihen mit jeweils fünf Modulen geplant, genügt es, das 5er-Montageset einfach dreimal zu wählen.

Wenn deine Modulreihen länger sind, also mehr als sechs Module umfassen, kannst du mehrere Sets kombinieren. Denke daran, pro zusätzlichem Set zwei Mittelklemmen und zwei Schienenverbinder einzuplanen.
Ein Beispiel: Bei einer Modulreihe mit neun Modulen brauchst du ein Set für vier, eines für fünf Module sowie zwei Schienenverbinder und zwei Mittelklemmen.

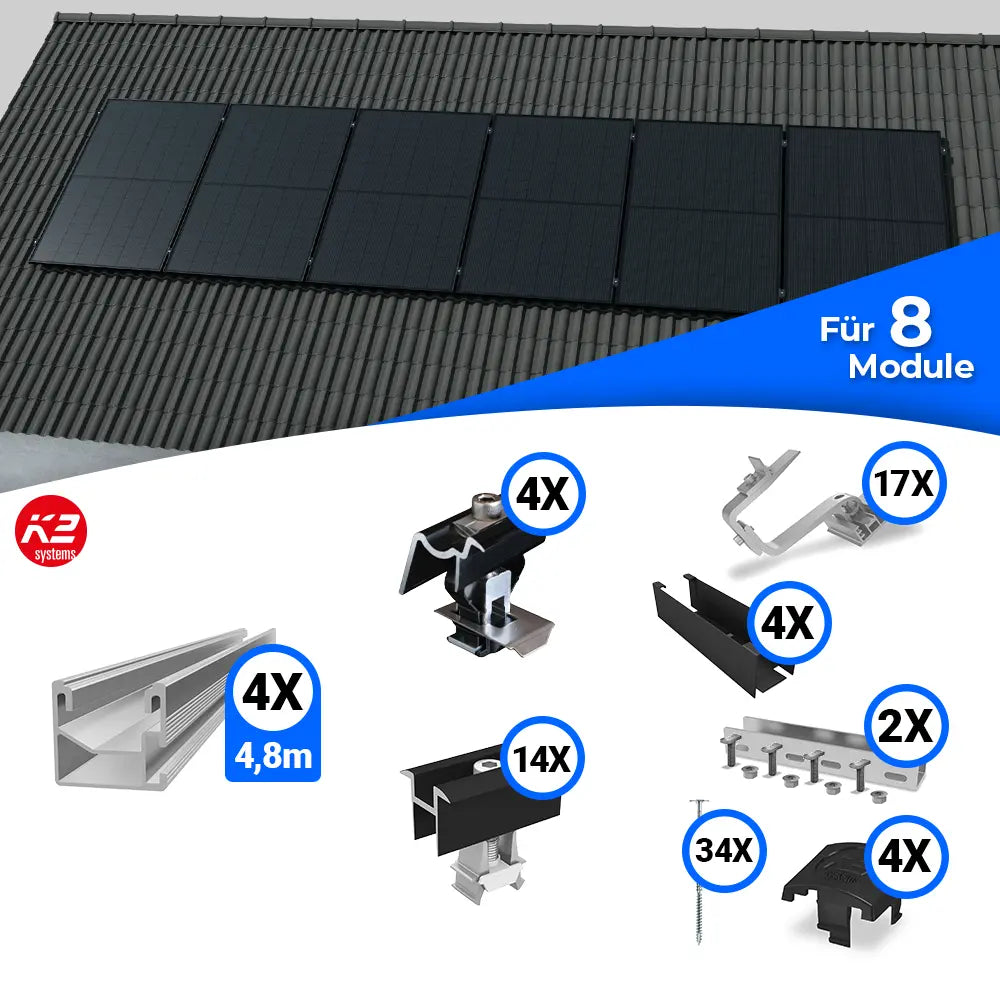

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 30-42mm schwarz

14x K2 OneMid Mittelklemme 30-42mm schwarz

17x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

34x HSPT Tellerkopfschraube A2 TX40 8,0x100 Edelstahl

4x K2 SingleRail 36 - 480cm - Montageschiene

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 2 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 SingleRail 36 End Cap / Endkappe
Die Endkappe wird am Ende der Montageschiene eingesetzt. Sie sorgt für einen sauberen Abschluss, schützt vor Schmutz sowie Witterungseinflüssen und verbessert die Optik der Gesamtanlage.

K2 Schienenverbinder SingleRail 36 Set
Mit dem Schienenverbinder lassen sich zwei Montageschienen stabil verbinden. Die durchgehende Schienenführung ist ideal für größere Modulflächen auf Schrägdächern.

K2 OneEnd Endklemme 30–42 mm schwarz
Die Endklemme fixiert das letzte Modul einer Modulreihe sicher auf der Schiene. Sie passt für verschiedene Rahmenhöhen und ist besonders für Schrägdachsysteme geeignet.

K2 OneMid Mittelklemme 30–42 mm schwarz
Zur Befestigung zweier benachbarter Solarmodule auf der Montageschiene. Die Mittelklemme ist für unterschiedliche Modulhöhen einsetzbar und gewährleistet sicheren Halt.

K2 Dachhaken SingleHook 4S
Dieser Dachhaken sorgt für eine zuverlässige Befestigung der Montageschienen direkt auf Schrägdächern – unabhängig von der Dachziegelart.

K2 BlackCover SingleRail 36
Das BlackCover verdeckt die Montageschiene optisch und schafft ein einheitlich dunkles Erscheinungsbild, besonders in Kombination mit schwarzen Modulen.

HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl
Hochfeste Edelstahlschraube zur stabilen Befestigung von Dachhaken und Schienen. Optimal für die Montage auf Schrägdächern.

K2 SingleRail 36 – Montageschienen
Robuste Montageschiene zur sicheren Befestigung von PV-Modulen auf dem Dach. Einfach zu montieren und vielseitig einsetzbar.
