4Das K2 Systems Trapezblech Montageset bietet eine stabile und sichere Lösung zur vertikalen Installation von PV-Modulen auf Trapezdächern.
Im Set sind alle notwendigen Komponenten enthalten, um eine schnelle und unkomplizierte Montage durchzuführen. Die Kombination aus Aluminium, Edelstahl und EPDM sorgt für höchste Haltbarkeit und zuverlässige Widerstandsfähigkeit gegen jede Witterung.
Damit ist das System bestens geeignet für Photovoltaik-Projekte im privaten und gewerblichen Bereich.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

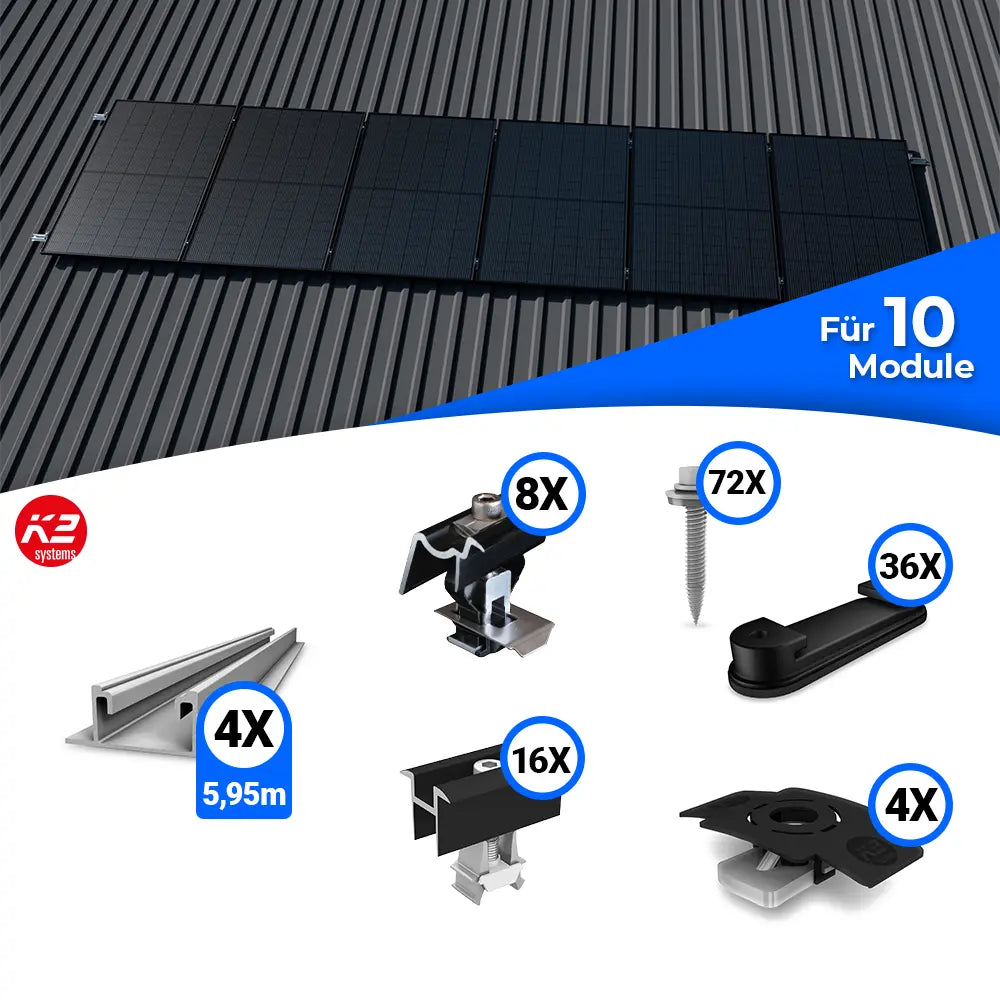

Lieferumfang:

36x K2 BasicClip - Schrägdach Trapezblech

72x Gewindeformende Schraube mit Dichtscheibe 6x38

16x K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert

8x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

4x K2 BasicRail 5.95 m - Schrägdach Trapezblech

4x K2 BasicLock 22 Set - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems ist speziell für die gleitende Befestigung von Schienen auf Trapezblechdächern konzipiert. Er gleicht thermische Längenänderungen zuverlässig aus und verhindert dadurch Spannungen in der Konstruktion. Mit einer Garantie von 12 Jahren stellt er eine stabile und langlebige Lösung für Photovoltaikanlagen dar.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die 6x38 mm gewindeformende Schraube mit Dichtscheibe ermöglicht eine feste und dichte Verschraubung auf Metallblechen. Sie ist geeignet für Stahlbleche ab 0,4 mm sowie Aluminiumbleche mit einer Stärke zwischen 0,5 und 1,25 mm. Dank der bauaufsichtlichen Zulassung erfüllt sie höchste Anforderungen an Sicherheit und Qualität und sorgt für eine dauerhafte Befestigung.

K2 Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert - 2003072

Die Universal-Mittelklemme OneMid in Schwarz fixiert Solarmodule mit Rahmenhöhen von 30 bis 42 mm schnell und unkompliziert. Durch die integrierte Klickfunktion wird die Montage deutlich erleichtert. Nicht einsetzbar ist sie in Verbindung mit Dome 6, FlatRail, SolidRail L/LS/XL sowie CrossRail 62/90. Hergestellt aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM überzeugt sie durch Robustheit und lange Lebensdauer.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die Universal-Endklemme OneEnd von K2 in schwarz eloxierter Ausführung eignet sich zur Befestigung von PV-Modulen mit Rahmenhöhen zwischen 30 und 42 mm. Dank Klickfunktion ist die Montage besonders einfach. Sie ist nicht kompatibel mit Dome 6, FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Das verwendete Material aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM sorgt für hohe Stabilität und Beständigkeit.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine vielseitige Montageschiene für Photovoltaikanlagen auf Trapezblech. Sie bietet eine stabile Grundlage für kleine und große Anlagen und ist auf eine sichere, dauerhafte Installation ausgelegt.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist exakt auf die BasicRail abgestimmt und enthält alle notwendigen Komponenten wie Schrauben und Muttern. Es ermöglicht eine schnelle und sichere Montage und überzeugt mit einer 12-jährigen Garantie als zuverlässige Befestigungslösung.
