Das K2 Systems Trapezblech Montageset ermöglicht die sichere Befestigung von PV-Modulen in vertikaler Ausrichtung auf Trapezdächern.
Alle notwendigen Bauteile für eine schnelle und effiziente Montage sind im Set enthalten. Durch den Einsatz von hochwertigen Materialien wie Aluminium, Edelstahl und EPDM gewährleistet das System maximale Stabilität und Langlebigkeit bei jeder Witterung.
Optimal geeignet für private sowie gewerbliche Photovoltaik-Anlagen

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

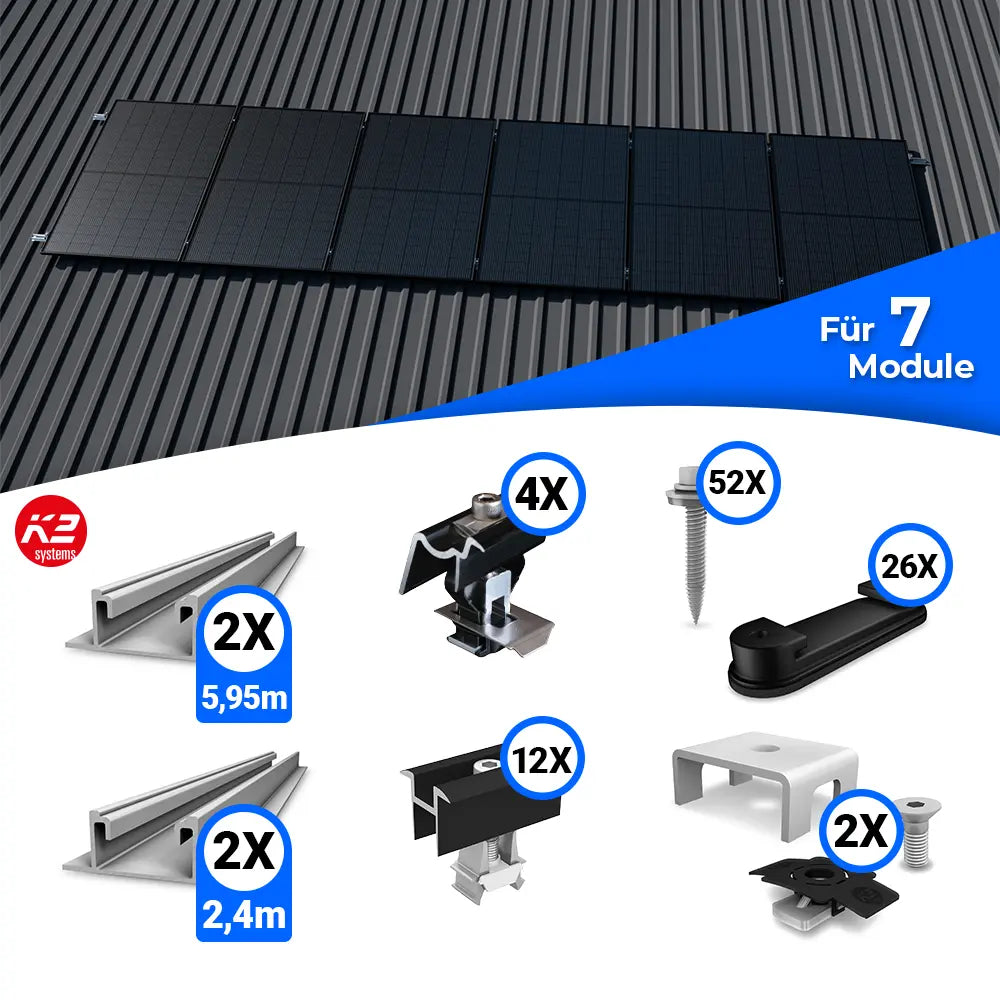

Lieferumfang:

26x K2 BasicClip - Schrägdach Trapezblech

52x Gewindeformende Schraube mit Dichtscheibe 6x38

12x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

4x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

2x K2 BasicRail 5.95 m - Schrägdach Trapezblech

2x K2 BasicRail 2.40m - Schrägdach Trapezblech

2x K2 BasicLock 22 Set - Schrägdach Trapezblech

2x K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems ist für die gleitende Montage von Schienen auf Trapezblechdächern konzipiert. Er ermöglicht den notwendigen Längenausgleich bei thermischen Veränderungen und schützt so die gesamte Anlage vor Spannungen. Mit seiner 12-jährigen Garantie bietet er eine sichere und langlebige Befestigungslösung für Photovoltaikanlagen.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die 6x38 mm gewindeformende Schraube mit Dichtscheibe ist für die direkte Befestigung auf Metallblechen ausgelegt. Sie gewährleistet eine dauerhaft dichte und sichere Verbindung. Geeignet ist sie für Stahlbleche ab 0,4 mm sowie für Aluminiumbleche zwischen 0,5 und 1,25 mm. Ihre bauaufsichtliche Zulassung garantiert höchste Sicherheit und Qualität.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Die schwarze Mittelklemme von K2 ist die ideale Lösung für eine einfache und sichere Befestigung von PV-Modulen mit 25–40 mm Rahmenhöhe. Durch ihre Vielseitigkeit ist sie in zahlreichen Montagesystemen wie BasicRail, MultiRail oder SingleRail einsetzbar. Nicht kompatibel ist sie mit Dome 6. Hochwertige Werkstoffe wie Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70 gewährleisten Langlebigkeit und Robustheit auch unter anspruchsvollen Bedingungen.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die schwarz eloxierte Universal-Endklemme OneEnd ermöglicht die sichere Befestigung von PV-Modulen mit Rahmenhöhen zwischen 30 und 42 mm. Die Klickfunktion sorgt für eine besonders einfache und schnelle Montage. Nicht geeignet ist sie für Dome 6, FlatRail, SolidRail L/LS/XL sowie CrossRail 62/90. Das Material aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM gewährleistet Stabilität und lange Lebensdauer.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine universell einsetzbare Montageschiene für die Installation von Solarmodulen auf Trapezblechdächern. Sie bietet eine verlässliche und stabile Basis für unterschiedlich große Photovoltaikanlagen und zeichnet sich durch Flexibilität sowie hohe Montagefreundlichkeit aus.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist exakt auf die BasicRail abgestimmt und umfasst alle notwendigen Befestigungselemente. Es ermöglicht eine schnelle, sichere und normgerechte Montage. Dank 12 Jahren Garantie bietet es zusätzliche Sicherheit und langfristige Verlässlichkeit.

K2 Schienenverbinder Set BasicRail - Schrägdach Trapezblech - 1003571

Das Schienenverbinder Set BasicRail sorgt für eine stabile Verbindung mehrerer Montageschienen. Es ist speziell für die BasicRail entwickelt und erfüllt höchste Qualitäts- und Sicherheitsstandards. Dadurch wird eine langlebige und zuverlässige Konstruktion gewährleistet.
