Mit dem K2 Systems Trapezblech Montageset lassen sich PV-Module zuverlässig in vertikaler Montage auf Trapezdächern befestigen.
Das Set enthält alle benötigten Teile für eine zügige und sichere Installation. Durch die Verwendung hochwertiger Materialien wie Aluminium, Edelstahl und EPDM garantiert das System höchste Beständigkeit und Stabilität bei allen Wetterbedingungen.
Eine ideale Lösung für private sowie gewerbliche Photovoltaik-Projekte.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte

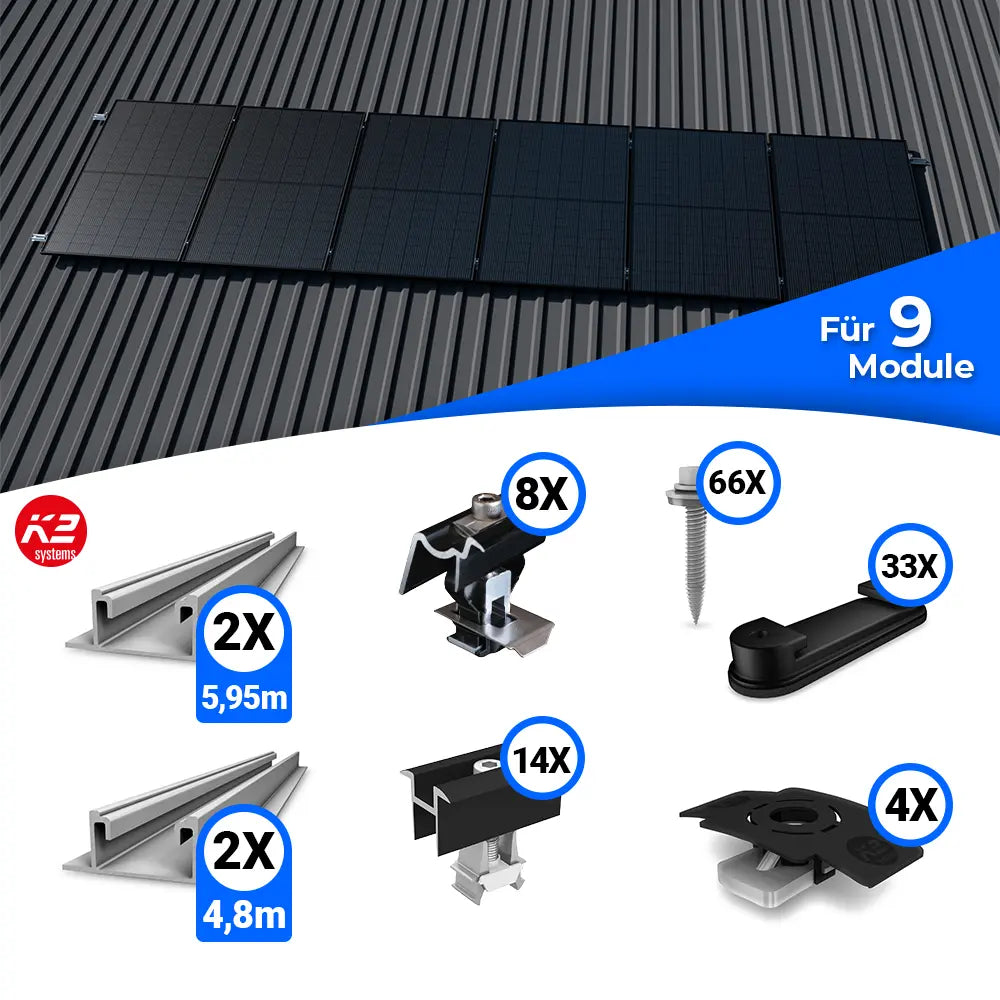

Lieferumfang:

33x K2 BasicClip - Schrägdach Trapezblech

66x Gewindeformende Schraube mit Dichtscheibe 6x38

14x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

8x K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert

2x K2 BasicRail 4.8m - Schrägdach Trapezblech

2x K2 BasicRail 5.95 m - Schrägdach Trapezblech

4x K2 BasicLock 22 Set - Schrägdach Trapezblech

Produkteigenschaften:

K2 BasicClip - Schrägdach Trapezblech - 1001164

Der BasicClip von K2 Systems dient zur gleitenden Befestigung von Montageschienen auf Trapezblechdächern. Er ermöglicht den notwendigen Längenausgleich bei Temperaturschwankungen und schützt die Konstruktion so vor Spannungen. Mit einer Garantie von 12 Jahren bietet er eine zuverlässige und langlebige Lösung für PV-Anlagen.

Gewindeformende Schraube mit Dichtscheibe 6x38

Die gewindeformende Schraube 6x38 mm mit Dichtscheibe ist speziell auf die Befestigung in Metallblechen abgestimmt. Sie sorgt für eine dauerhafte und sichere Verbindung. Verwendbar ist sie für Stahlbleche ab 0,4 mm sowie für Aluminiumbleche mit einer Stärke von 0,5 bis 1,25 mm. Dank bauaufsichtlicher Zulassung erfüllt sie höchste Anforderungen an Sicherheit und Qualität.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert – 2004148

Die Universal-Mittelklemme eignet sich zur stabilen Fixierung von PV-Modulen mit Rahmenhöhen zwischen 25 und 40 mm. Sie ist mit zahlreichen K2-Montagesystemen wie BasicRail, MultiRail, SolidRail, SingleRail, MiniRail MK2, MultiAngle oder TiltUp Vento kombinierbar, jedoch nicht mit dem Dome 6 System. Dank der Materialien Aluminium EN AW 6063 T66, Edelstahl A2 und Badamid B70 ist sie besonders langlebig und witterungsbeständig. Leichte Oberflächenkratzer am Eloxal durch Transport sind unbedenklich.

K2 Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert - 2002589

Die Universal-Endklemme OneEnd in Schwarz ermöglicht eine einfache Montage von Modulen mit Rahmenhöhen zwischen 30 und 42 mm. Die Klickfunktion sorgt für eine besonders komfortable Handhabung. Sie ist nicht kompatibel mit Dome 6, FlatRail, SolidRail L/LS/XL und CrossRail 62/90. Ihr Material aus Aluminium EN AW 6063 T66/EN AW 6082 T6, A2 und POM garantiert Stabilität und Langlebigkeit.

K2 BasicRail - Schrägdach Trapezblech

Die BasicRail ist eine flexible Montageschiene für Photovoltaikanlagen auf Trapezblechdächern. Sie eignet sich für Anlagen jeder Größe und bietet eine sichere und stabile Grundlage für die Modulbefestigung.

K2 BasicLock 22 Set - Schrägdach Trapezblech - 1003558

Das BasicLock 22 Set ist exakt auf die BasicRail abgestimmt und enthält alle notwendigen Befestigungselemente. Es erlaubt eine schnelle, sichere und normgerechte Installation. Mit einer 12-jährigen Garantie steht es für dauerhafte Zuverlässigkeit.
