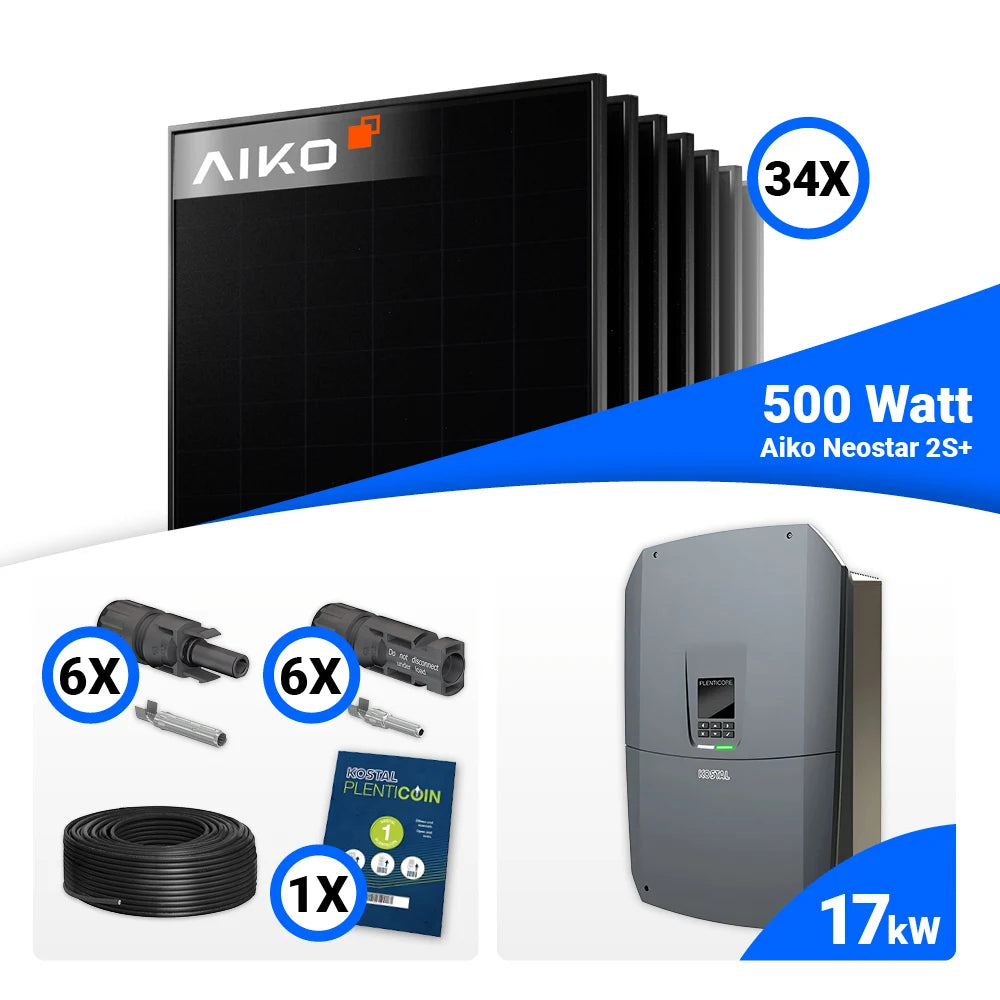

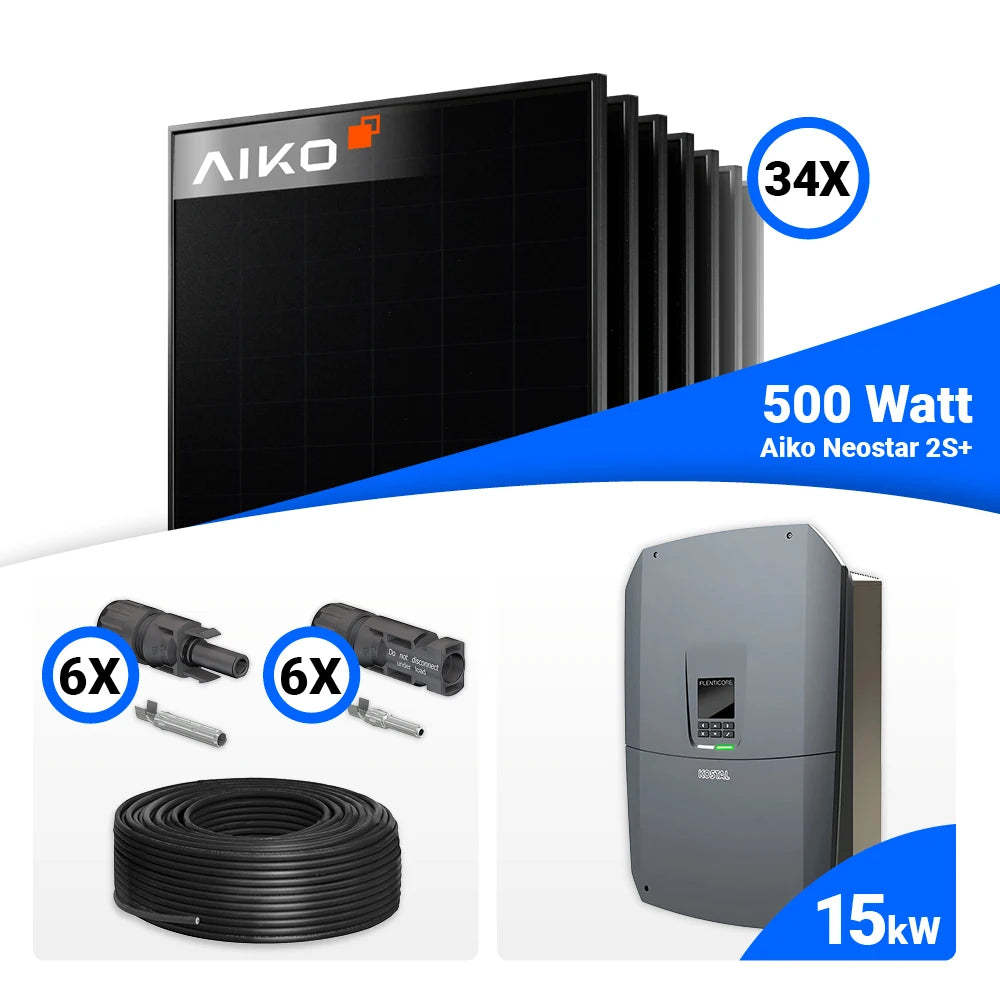

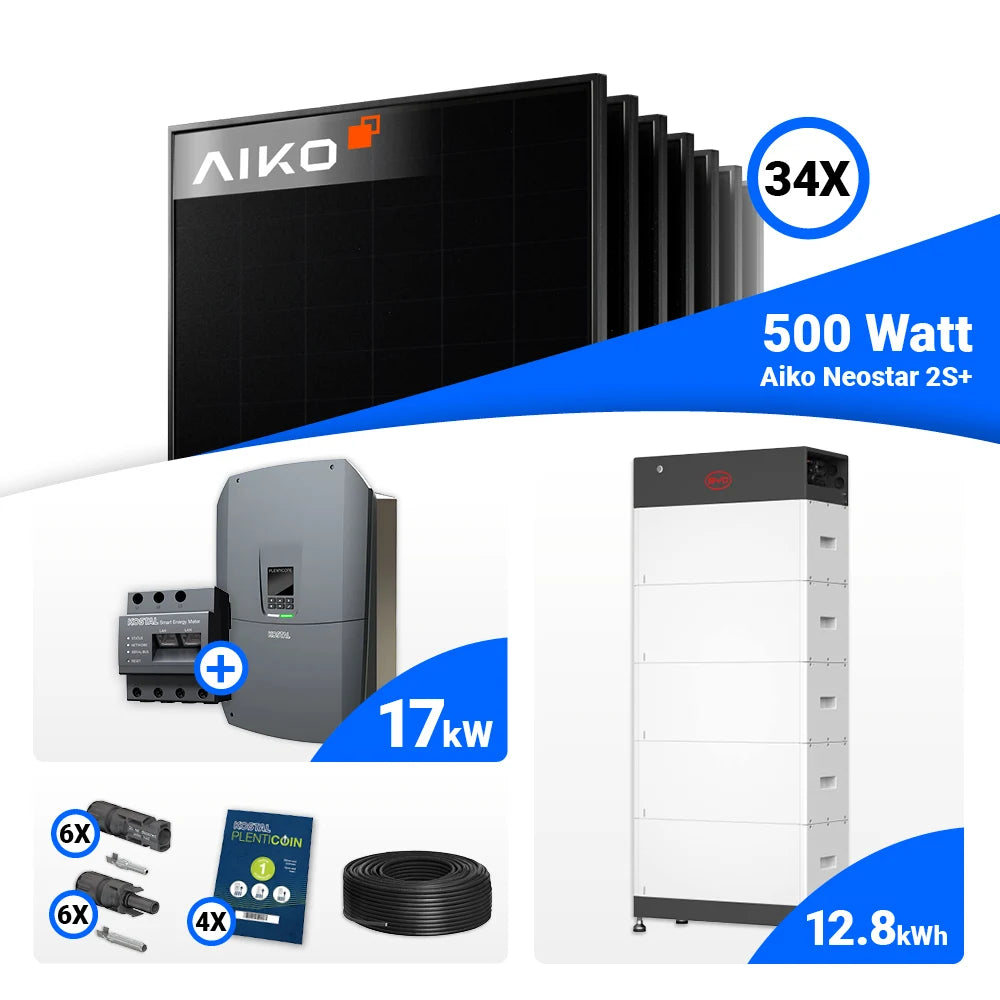

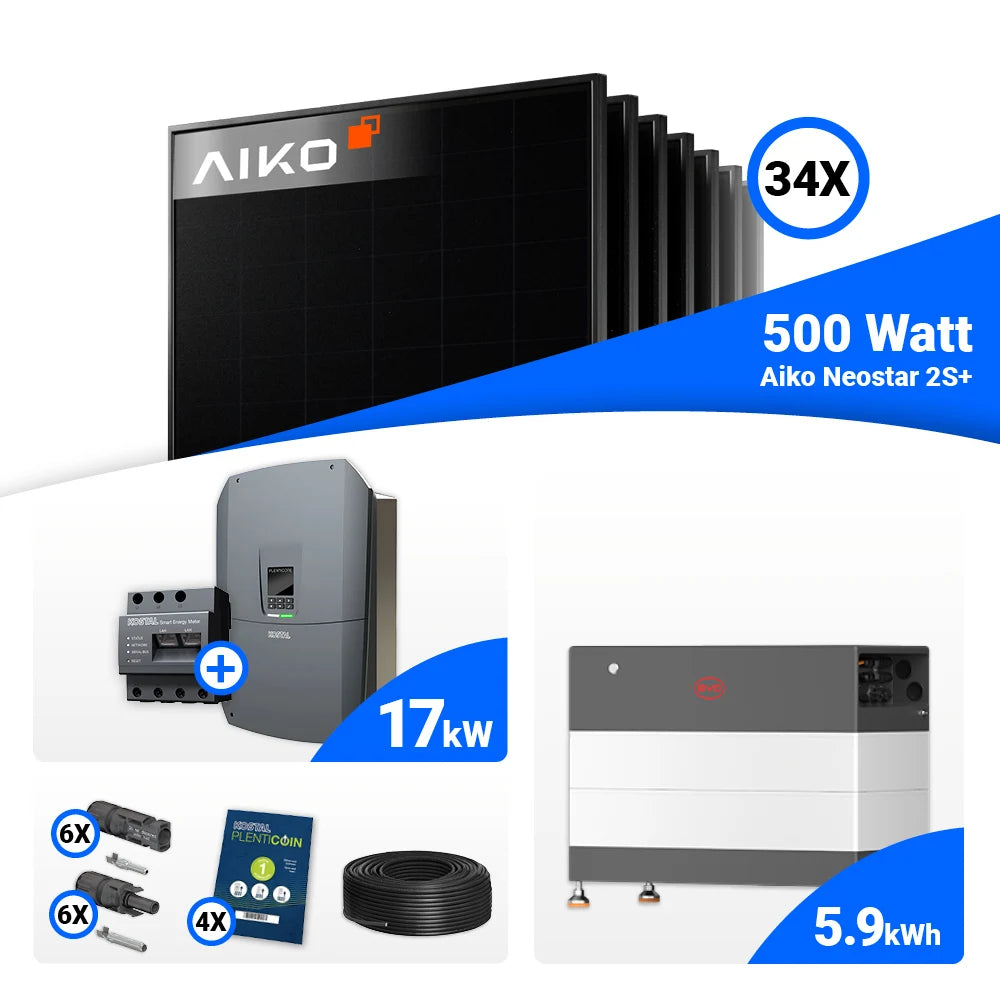

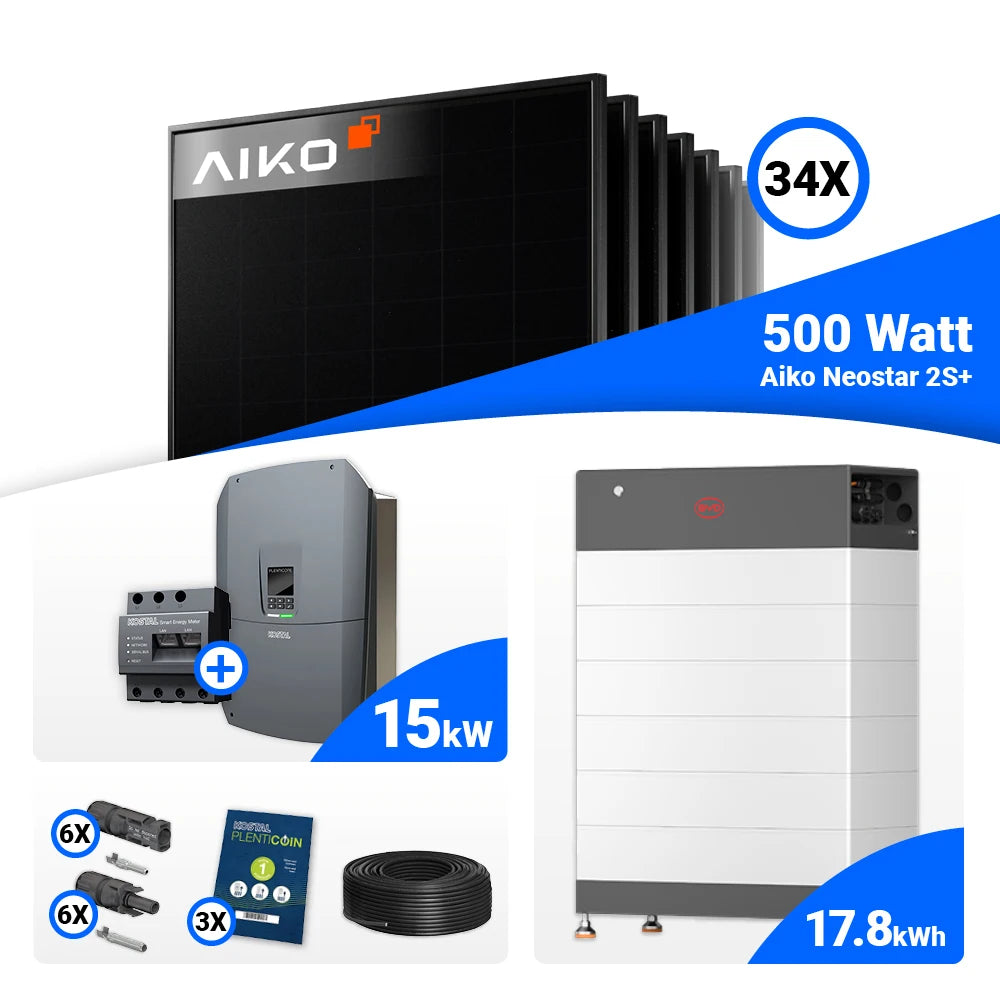

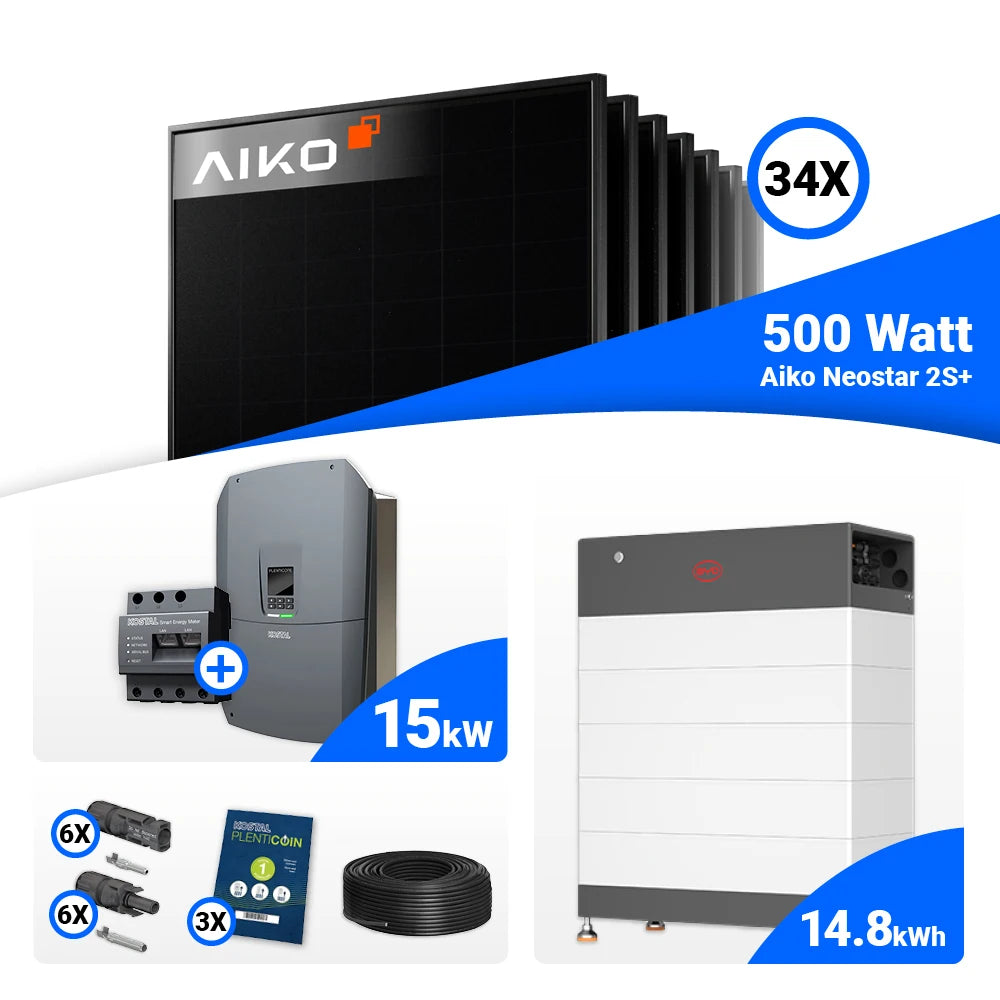

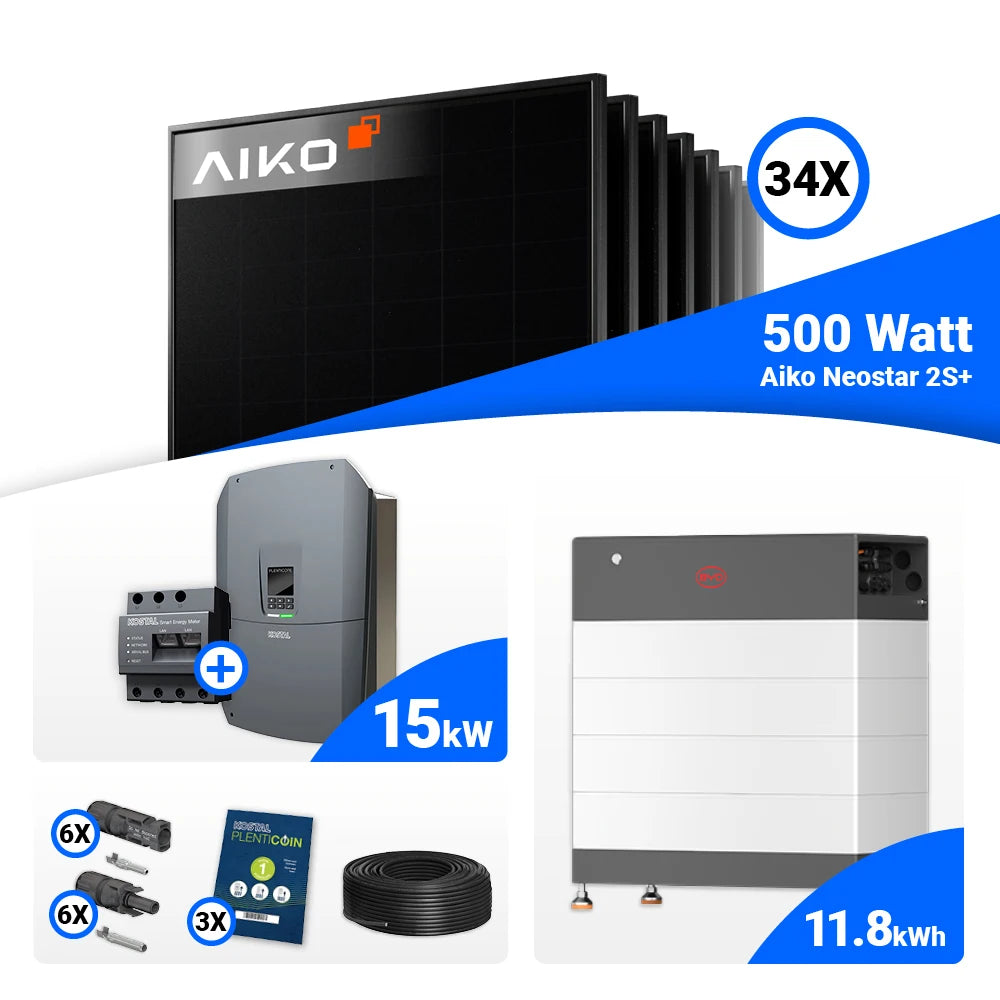

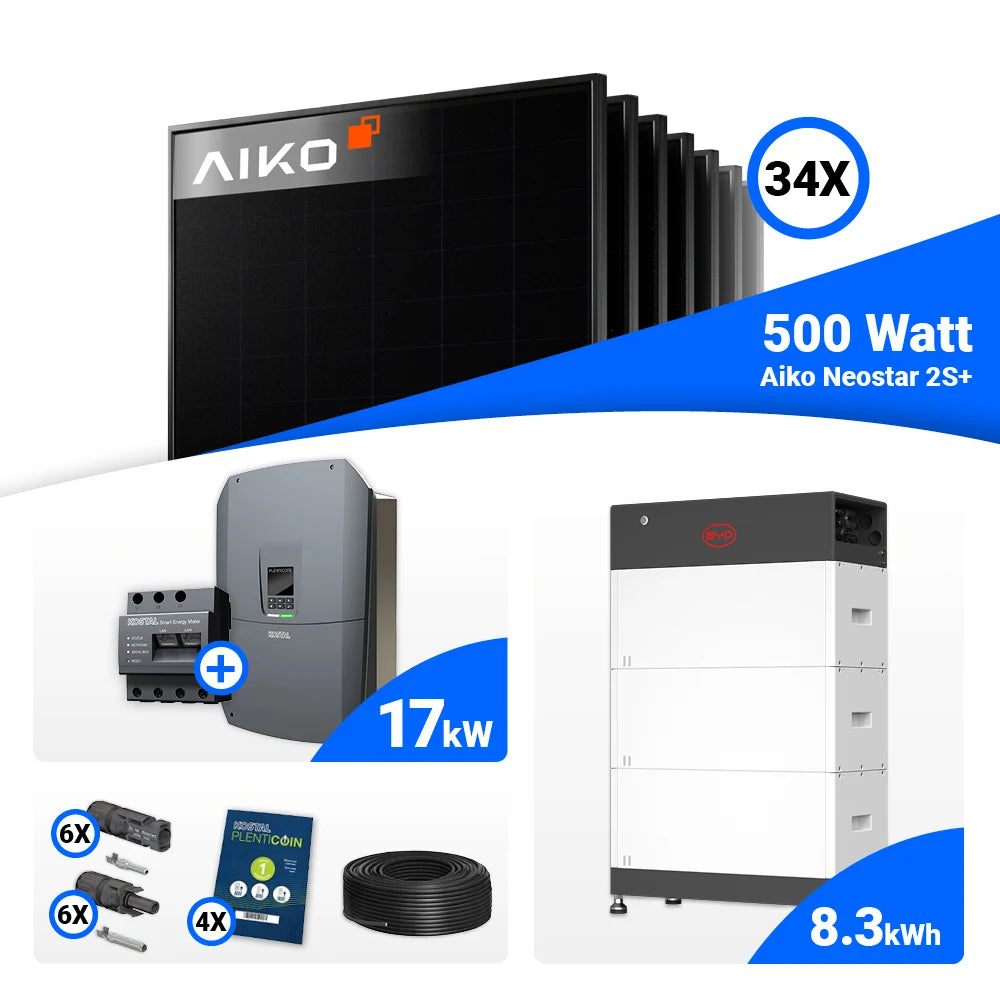

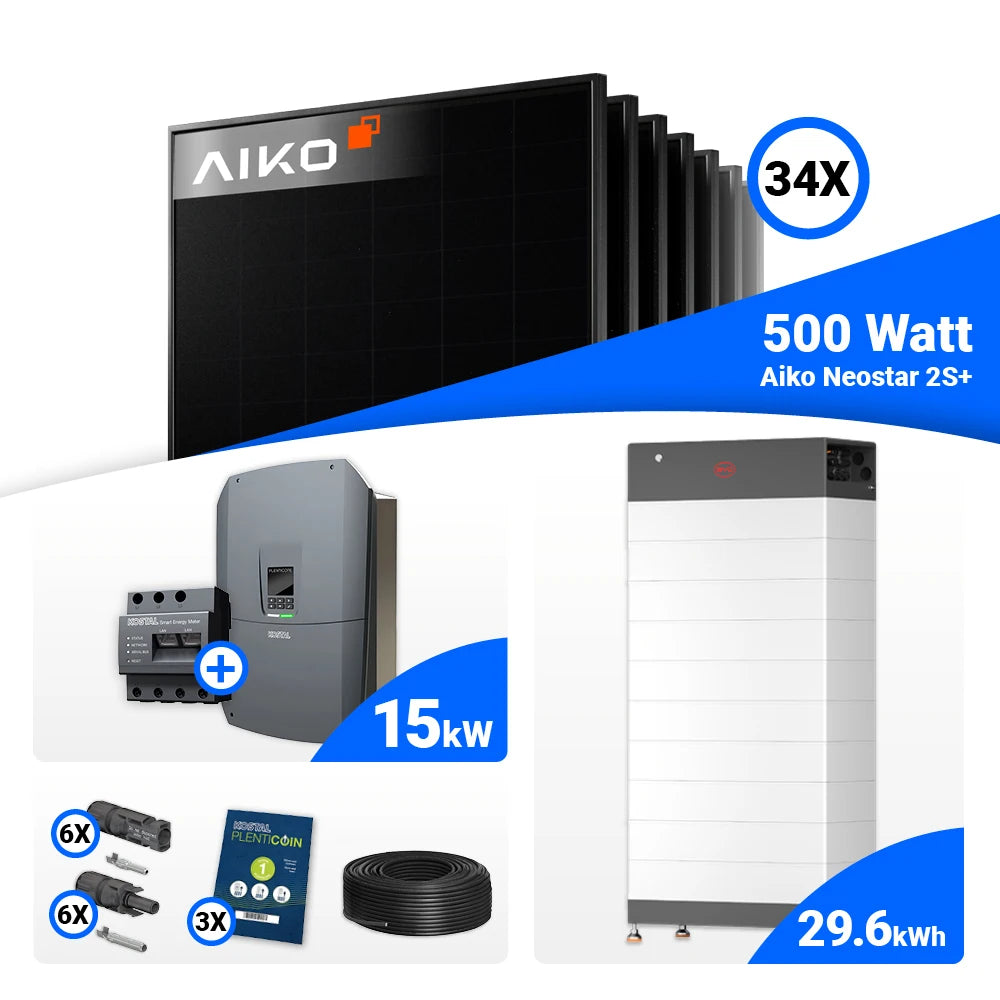

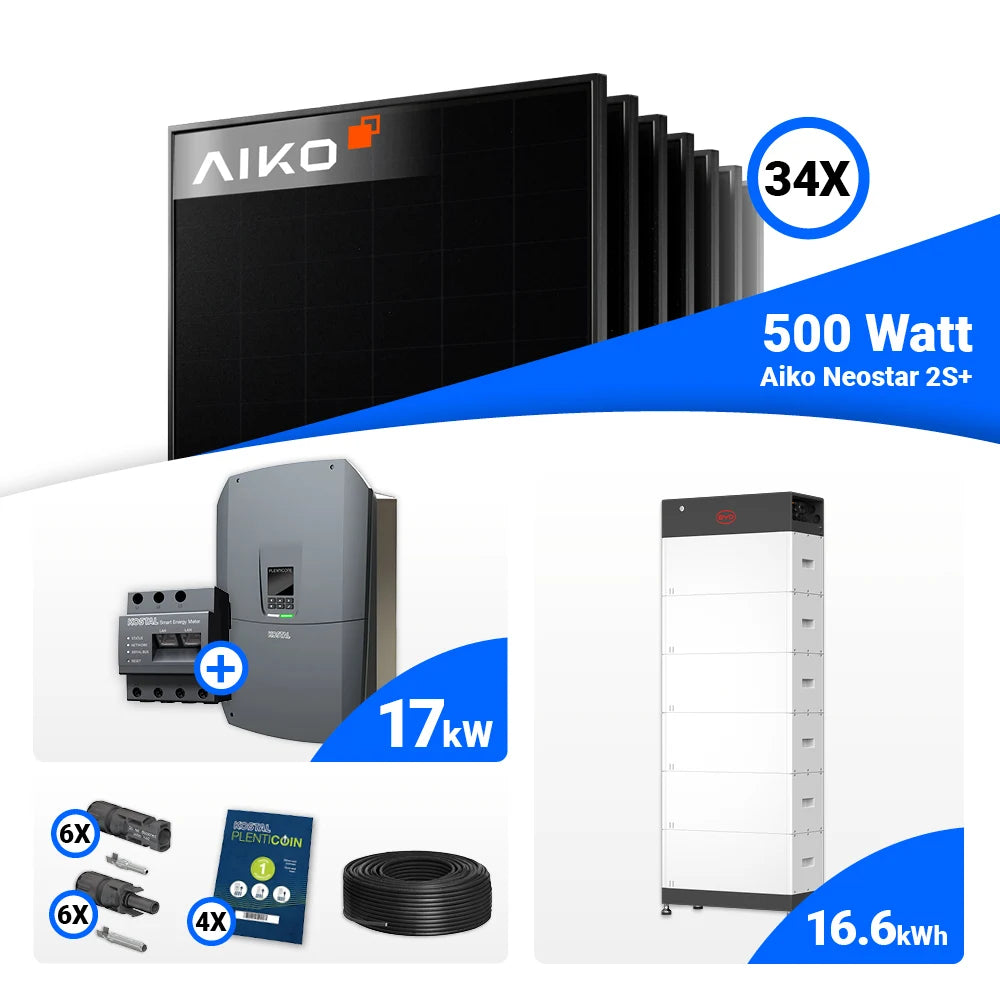

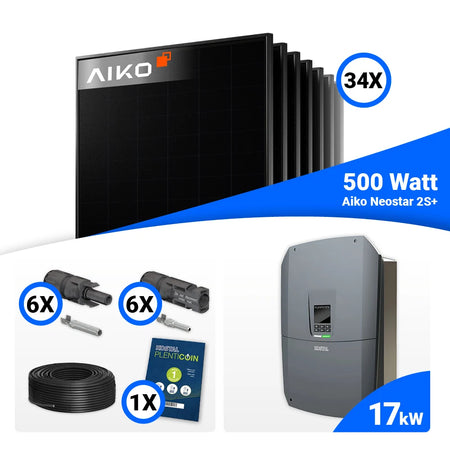

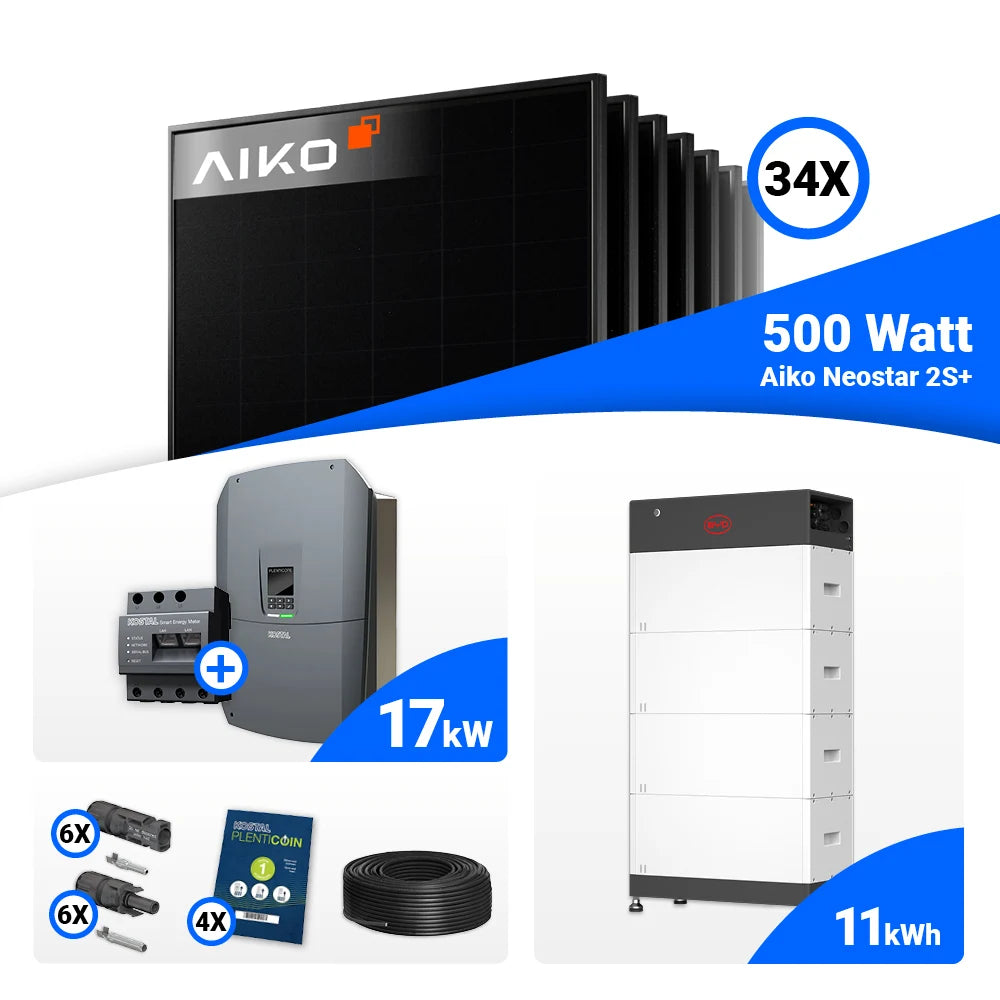

Lieferumfang:

34× AIKO Solar 500W Dual Glass Full Black Modul A500-MAH60Db

1x Kostal G3 L Plenticore 15 bis 20 kW Wechselrichter

1x Kostal Smart Energy Meter G2/G3 - KSEM

1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

1x Y Stecker Verbindungs-Set MC4

Speicher optional wählbar: BYD HVS+ Battery-Box / BYD HVM+ Battery-Box
/ BYD HVB Battery-Box inkl. 4x Kostal PLENTICOIN Karte DE

Details zum Solarmodul:

• Maximale Leistung (Pmax): 500 W

• Modulwirkungsgrad: 22,6 %

• Abmessungen: 1954 × 1134 × 30 mm

• Gewicht: ca. 27,2 kg

• Spannung bei maximaler Leistung (Vmp): 37,90 V

• Strom bei maximaler Leistung (Imp): 13,21 A

• Leerlaufspannung (Voc): 45,02 V

• Kurzschlussstrom (Isc): 14,05 A

• Betriebstemperatur: -40 °C bis +85 °C

• Maximale Systemspannung: 1500 V DC

• Maximale Schneelast (Vorderseite): 5400 Pa

• Maximale Windlast (Rückseite): 2400 Pa

• Zelltyp: N-Typ ABC, 120 Zellen (6×20)

• Glasaufbau: Dual Glass 2,0 mm + 2,0 mm (beschichtet, semi-temperiert)

• Rahmen: Schwarz eloxiertes Aluminium

• Anschlussdose: IP68, 3 Bypass-Dioden

• Steckverbinder: MC4-Evo2

• Leistungstoleranz: 0 ~ +3 %

• Temperaturkoeffizienten:

• Pmax: -0,26 %/°C

• Voc: -0,22 %/°C

• Isc: +0,05 %/°C

• Sicherung (max. Reihensicherung): 25 A

• Brandschutz: IEC Klasse A

• Zertifizierungen: IEC 61215, IEC 61730, IEC 61701 (Salznebel), IEC 62716 (Ammoniak)

Details zum Wechselrichter:

• Basisleistung: 15 kW, optional erweiterbar auf 17.5 kW und 20 kW
• Max. PV-Leistung (cos φ = 1): Bis zu 30 kWp
• Nominale DC Leistung: Bis zu 20.4 kW
• Bemessungseingangsspannung (UDC,r): 680 V
• Start Eingangsspannung (UDCstart): 95 V
• Max. Systemspannung (UDCmax): 1000 V
• MPP-Bereich bei Nennleistung: 170 - 800 V
• Max. Eingangsstrom: 30 A pro DC-Eingang
• Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
• Bemessungsleistung (PAC,r): Bis zu 20 kW
• Max. Ausgangsstrom: 32 A
• Netzanschluss: 3N~, 230/400 V, 50 Hz
• Schutzart: IP65, Schutzklasse I
• Kühlprinzip: Geregelte Lüfter
• Geräuschemission: 39 dB(A)
• Betriebstemperaturbereich: -20°C bis +60°C
• Max. Aufstellhöhe: 2000 m ü. NN

Details zu Smartmeter:

• Messung: 3-phasige Echtzeit-Energiemessung
• Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
• Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
• Installation: Hutschienenmontage im Schaltschrank
• Schnittstellen:
  • 2× LAN
  • 2× RS485 (Modbus RTU)
• Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
• Gehäusematerial: Glasfaserverstärktes Polyamid
• Schutzklasse: II
• Messgenauigkeit: IEC 61557-12-konform


Details zu Solarkabel:

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Details zu MC4 Stecker:

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit

Details zum Y Stecker Verbindungs-Set MC4:

• Robuste Schutzklasse IP67: Optimaler Schutz vor Wasser & Staub, ideal für den Außeneinsatz.
• Hohe Spannungstauglichkeit: Geeignet für bis zu 1000 V DC, ideal für moderne Solaranlagen.
• Universelle Kompatibilität: MC4-kompatibel für flexible Installation.

OPTIONAL mit Speicher:

BYD Battery-Box Premium HVS+ – Die smarte Speicherlösung

Mit der neuen Battery-Box Premium HVS+ bringt BYD ein Hochvoltspeichersystem auf den Markt, das Leistung und Design optimal vereint. Das verbesserte Batteriemodul bietet eine gesteigerte Kapazität, während Gewicht und Bautiefe deutlich reduziert wurden – für eine einfache, platzsparende Installation. Die moderne Optik fügt sich harmonisch in jede Umgebung ein, und dank Schutzklasse IP55 ist der Speicher auch im Außenbereich zuverlässig einsetzbar.

Details:

• Hohe Effizienz durch echte Serienschaltung
• Patentiertes Stecksystem – kein Verkabelungsaufwand, maximale Flexibilität
• Sichere und langlebige LFP-Zelltechnologie, komplett kobaltfrei
• Kompatibilität mit marktführenden 1- und 3-Phasen-Wechselrichtern
• Sicherheit nach VDE 2510-50 zertifiziert
• Notstrom- und Off-Grid-Funktion für maximale Unabhängigkeit



BYD Battery-Box Premium HVM+ – Kompaktes Turmsystem für leistungsstarke Energiespeicherung

Die HVM+ kombiniert ein funktionales Turmdesign mit modernster LFP-Technologie. Das System ist modular aufgebaut und passt sich flexibel an unterschiedliche Energiebedürfnisse an. Durch intelligente Steuerung und optimierte Integration in Wechselrichterlösungen bietet es eine effiziente und verlässliche Energieversorgung, drinnen wie draußen.

Details:

• Sichere LFP-Zellen: Bewährte Technologie für maximale Sicherheit und Langlebigkeit.
• Smart konfigurierbar: Automatische SOC-Korrektur, Remote-Updates und OTA-Wartung für maximale Betriebsbereitschaft.
• Starke Performance: Wirkungsgrad über 95 % und bis zu 50 A Dauerstrom sorgen für gleichbleibende Energieverfügbarkeit.
• Einfache Integration: Patentierte Verbindungstechnik für schnelle Montage und nachträgliche Erweiterung.
• Umfassende Kompatibilität: Unterstützt führende Hochvolt-Wechselrichter, IP55-zertifiziert und nach VDE, IEC, CE und UN38.3 geprüft.

BYD Battery-Box HVB  – Leistungsstarker Hochvolt-Speicher mit modularem Design

Die BYD Battery-Box HVB ist ein modularer Hochvoltbatteriespeicher der Battery-Box Serie. Sie kann mit 2 bis 10 Modulen ausgestattet werden und erreicht damit eine Kapazität von 5,9 bis 29,6 kWh, die sich durch Parallelschaltung von bis zu drei Systemen auf insgesamt 89 kWh erweitern lässt. Dank der eingesetzten Lithium-Eisenphosphat-Zellen (LiFePO₄) bietet sie ein hohes Maß an Sicherheit, Langlebigkeit und thermischer Stabilität. Der Speicher eignet sich für den Einsatz in On-Grid-, Backup- und Off-Grid-Systemen und ist sowohl für private Haushalte als auch für gewerbliche Anwendungen konzipiert. Durch die kompakte Modulbauweise ist die Installation besonders handlich, setzt jedoch zwingend eine Bodenmontage voraus.

Details:

• Leistung: Modularer Aufbau mit starker Lade- und Entladeleistung. Nennspannung 200–500 V für stabilen Betrieb unter Last.
• Skalierbarkeit: Erweiterbar von 5,9 kWh bis 29,6 kWh; bis zu 89 kWh durch Parallelschaltung möglich.
• Sicherheit: LiFePO₄-Zellen mit hoher Sicherheit, thermischer Stabilität und langer Lebensdauer. Integrierter Schutz vor Über-/Unterspannung, Überstrom und Überhitzung.
• Kompaktheit & Installation: Module unter 30 kg, einfache Montage durch eine Person; Turmaufbau zur Bodenmontage.
• Notstromfähigkeit: Unterstützt Backup- und Off-Grid-Betrieb mit kompatiblen Hybridwechselrichtern.
• Smarte Integration: Kompatibel mit gängigen Energiemanagementsystemen.
• Garantie: 10 Jahre Herstellergarantie.
