𝗪𝗶𝗰𝗵𝘁𝗶𝗴𝗲𝗿 𝗛𝗶𝗻𝘄𝗲𝗶𝘀 𝗳ü𝗿 𝗱𝗶𝗲 𝗜𝗻𝘀𝘁𝗮𝗹𝗹𝗮𝘁𝗶𝗼𝗻 𝘃𝗼𝗻 𝗕𝗬𝗗+ 𝗕𝗮𝘁𝘁𝗲𝗿𝗶𝗲𝗻:
Bei der neuesten Generation der BYD-Batterien (HVS+/HVM+) ist es erforderlich, beim Betrieb eines einzelnen Batterieturms, den im Lieferumfang enthaltenen Anschlusswiderstand mit einzubauen.

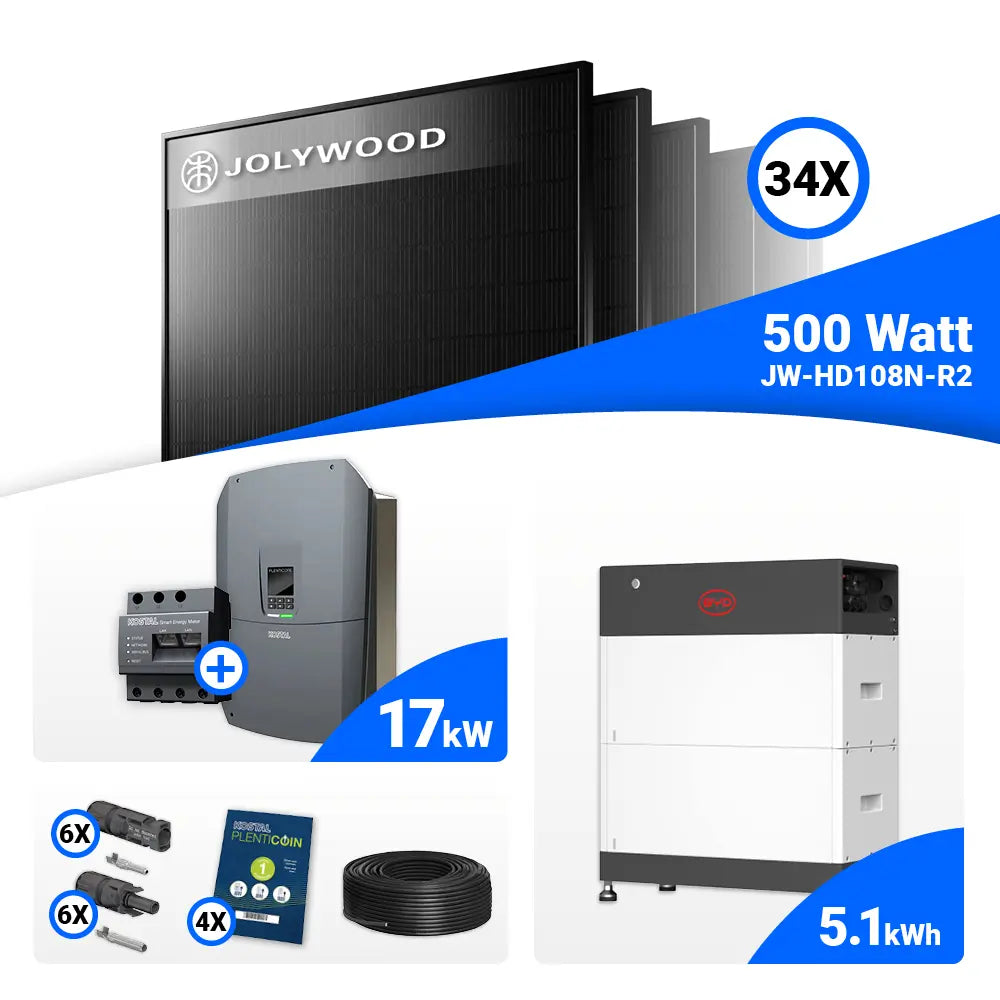

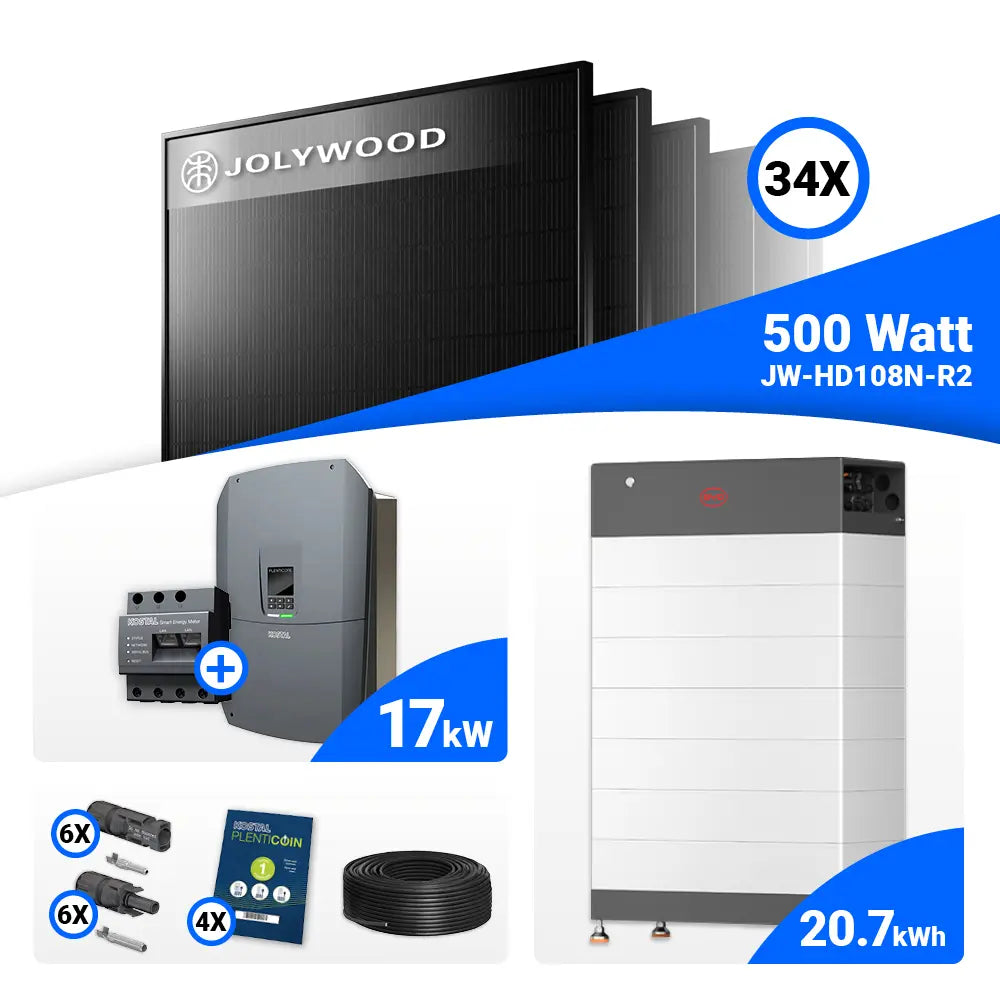

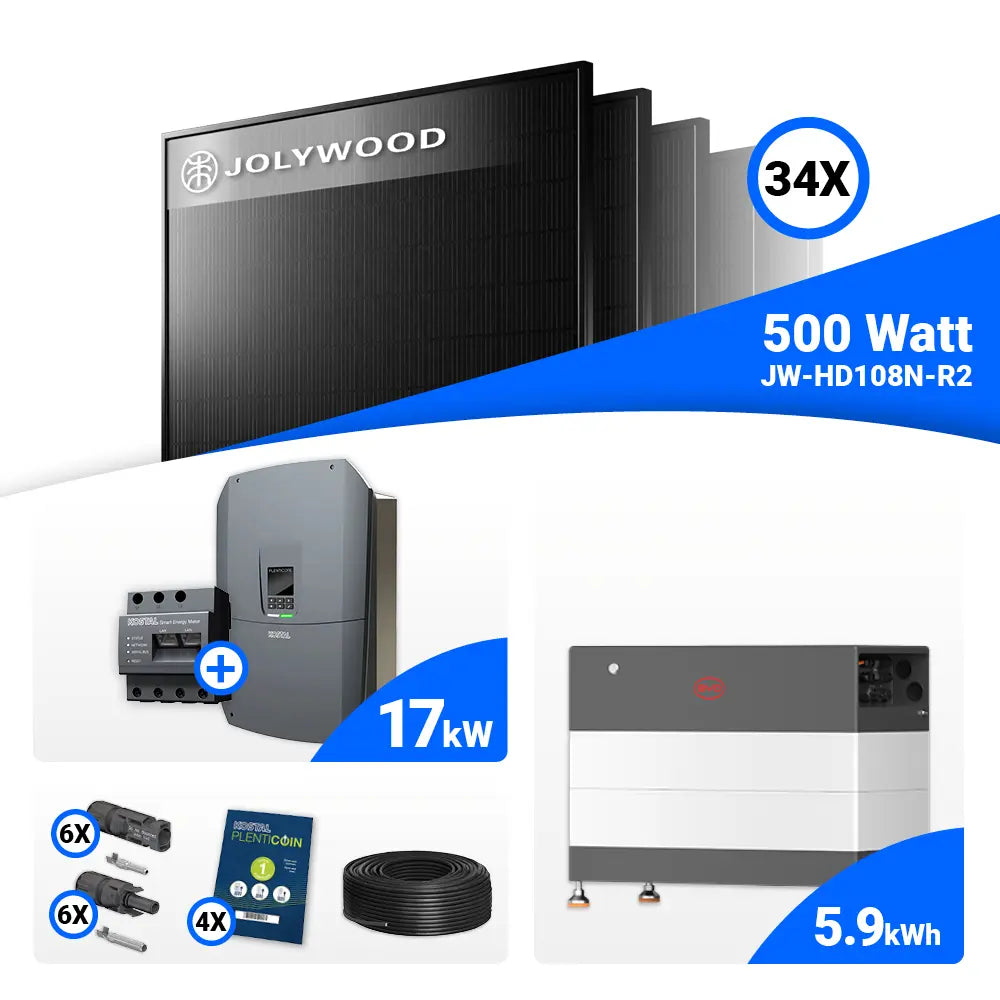

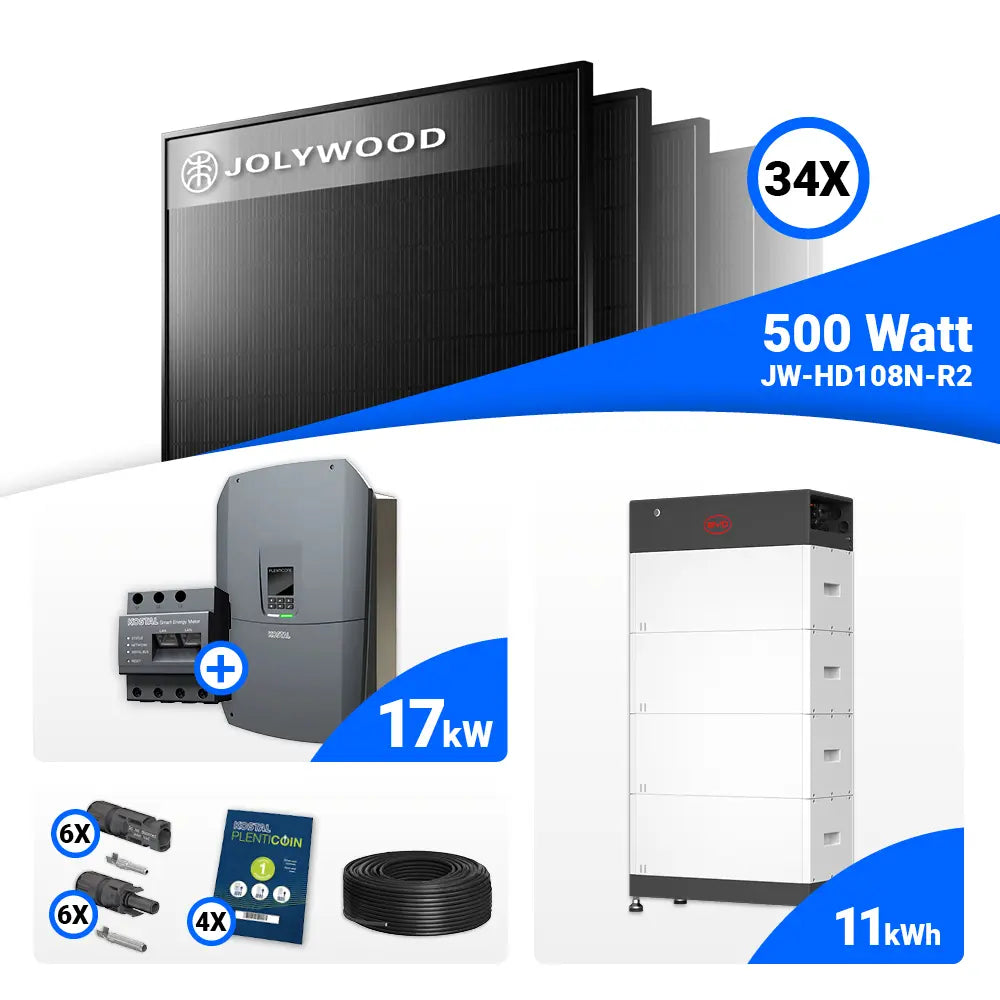

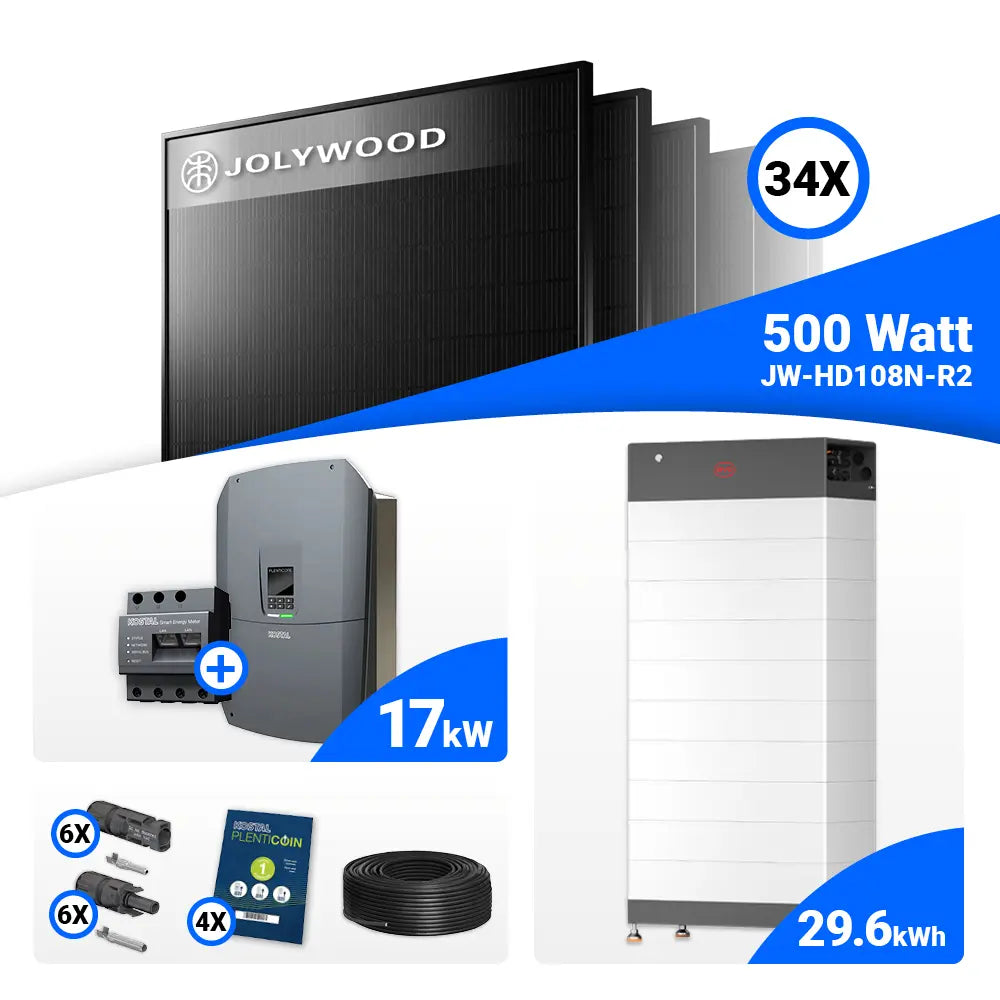

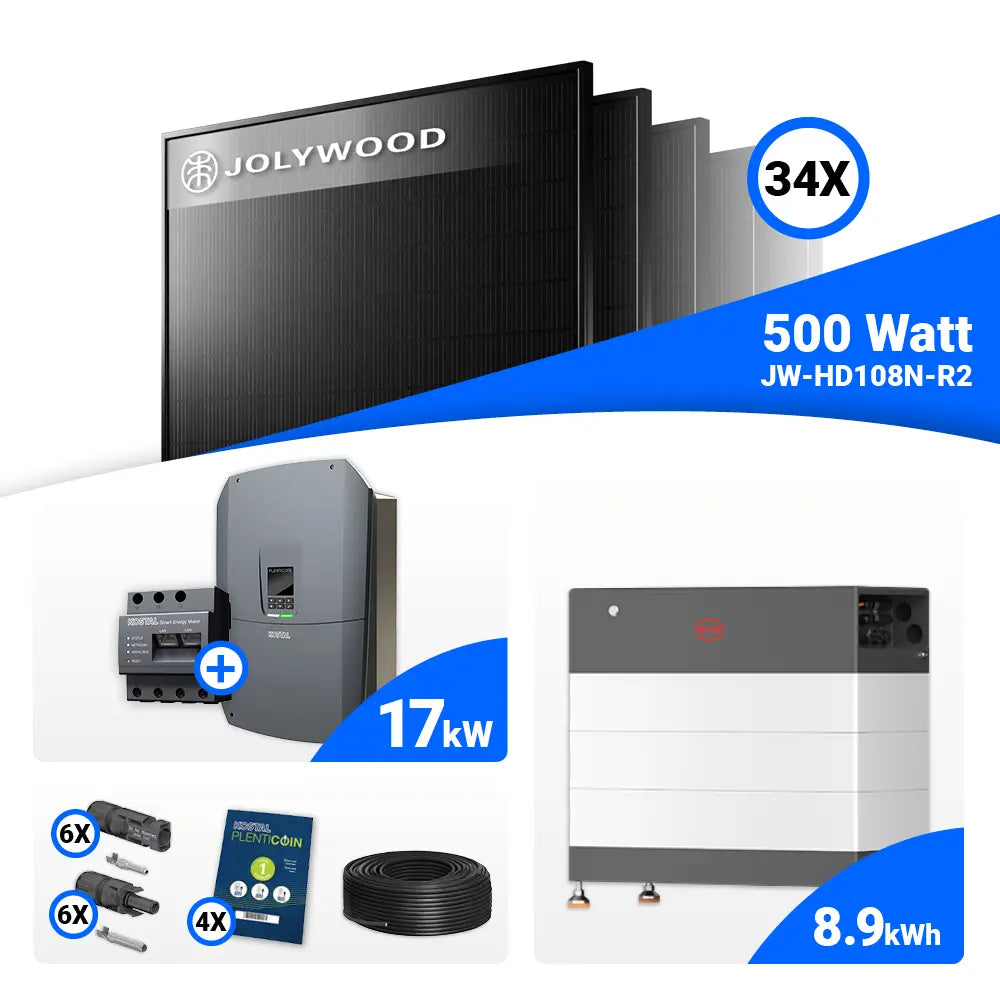

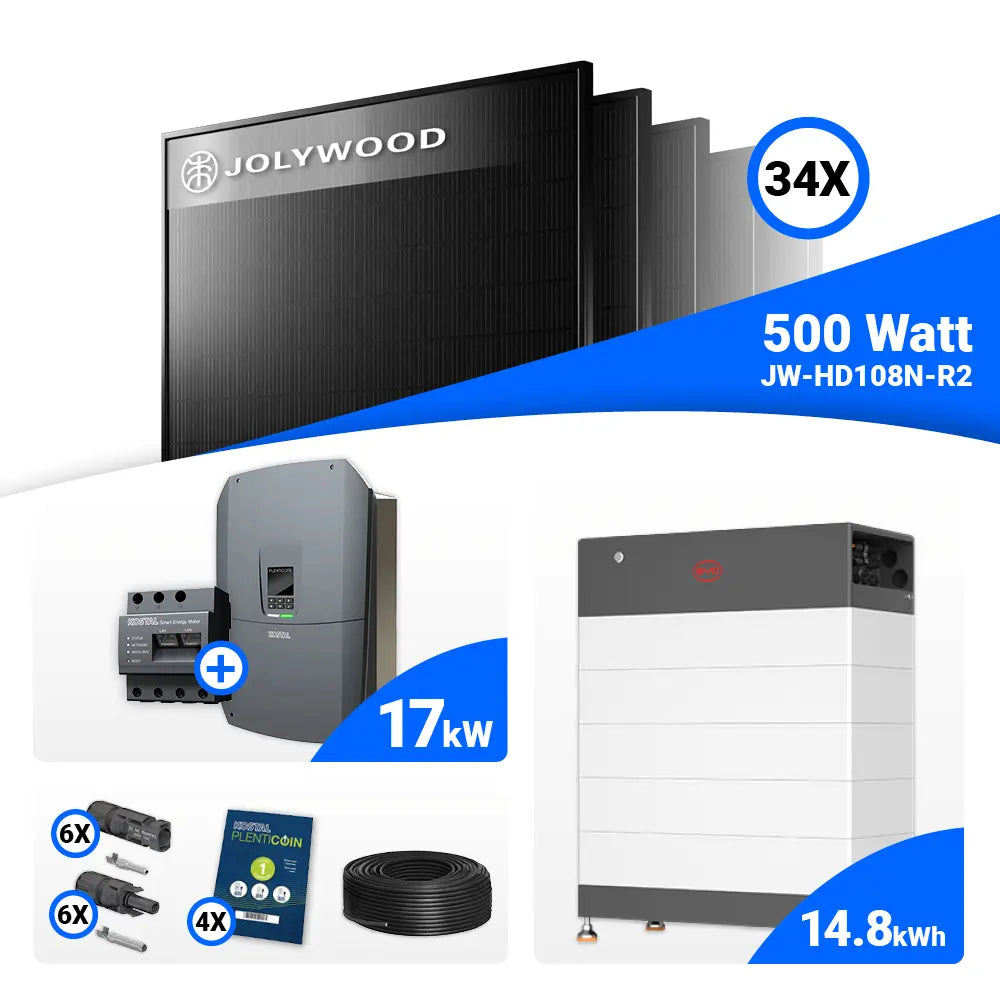

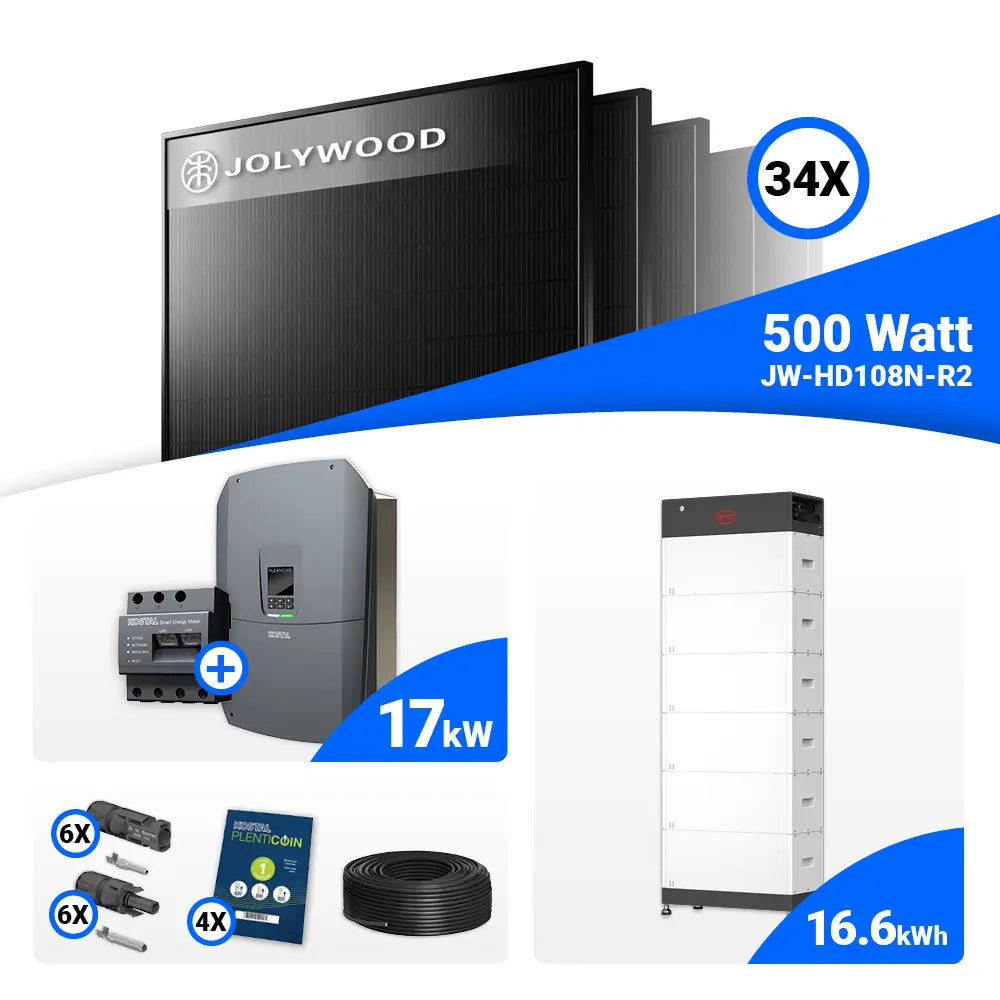

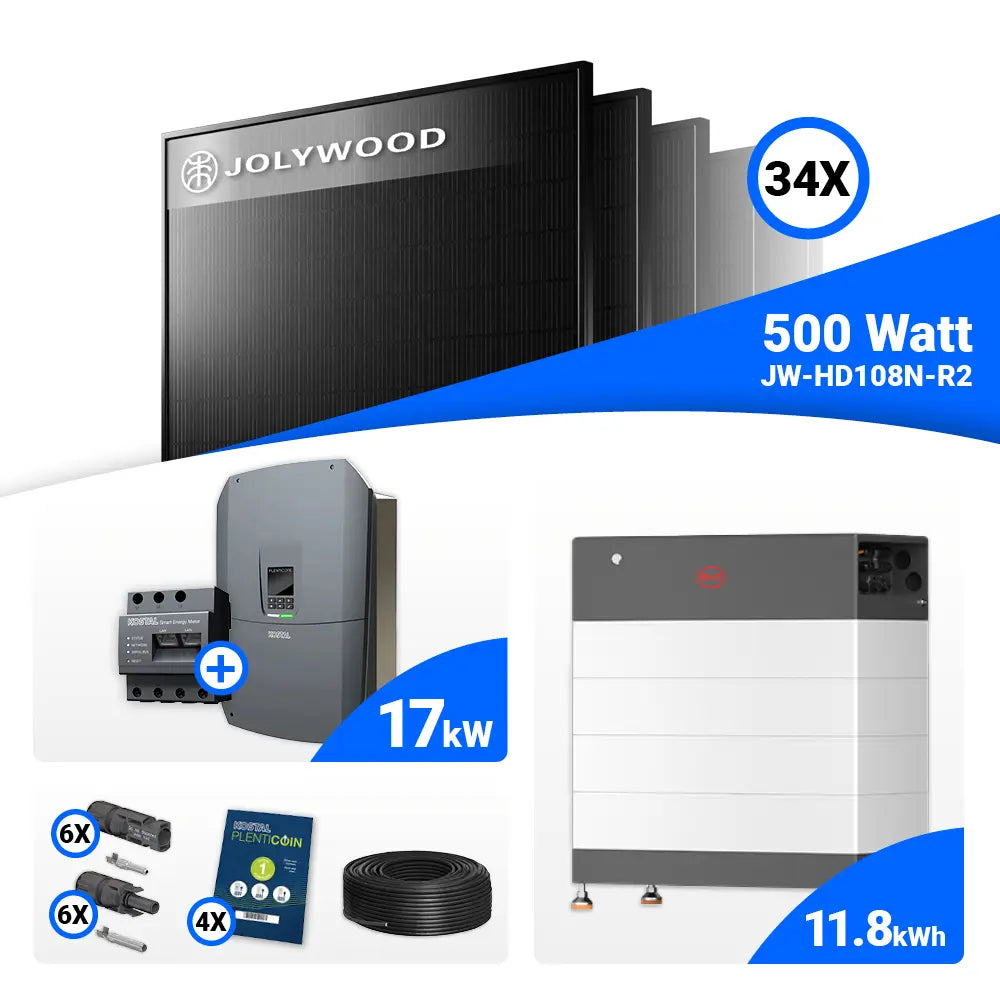

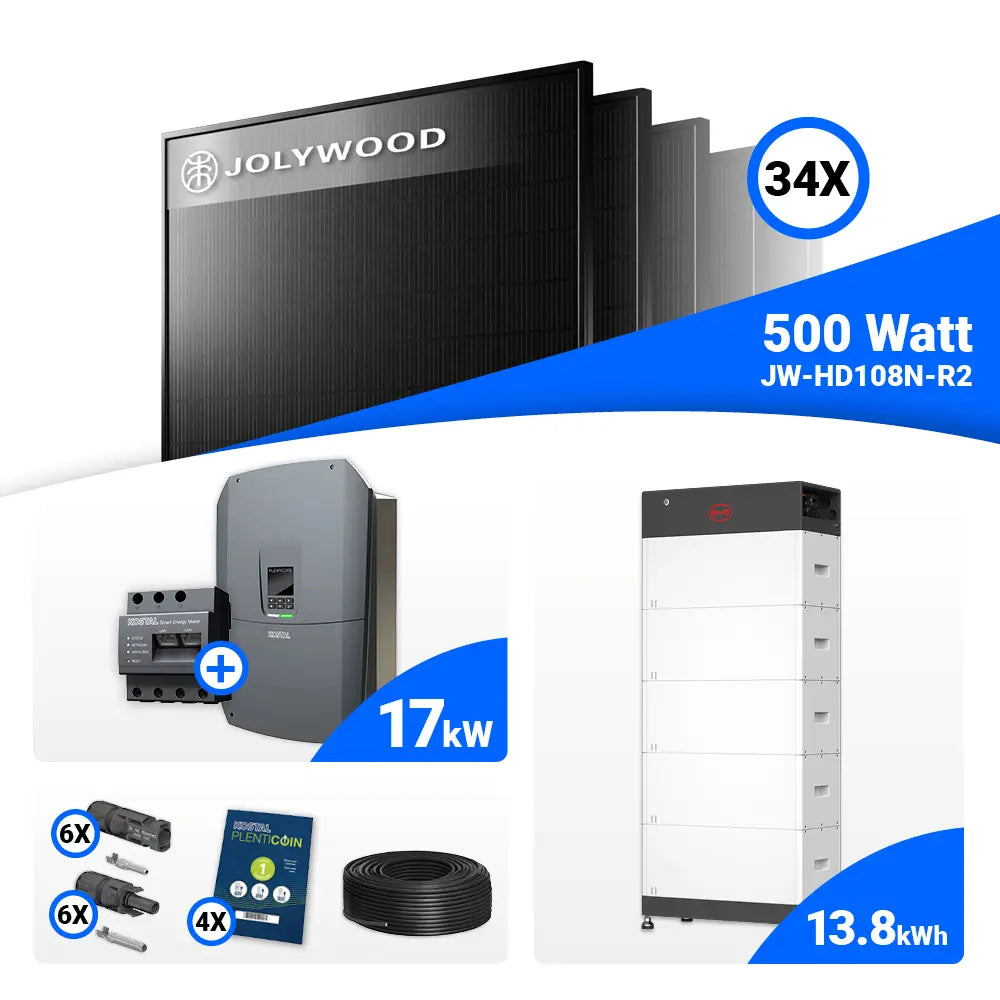

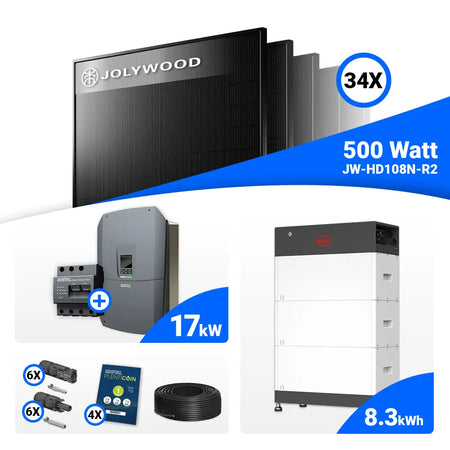

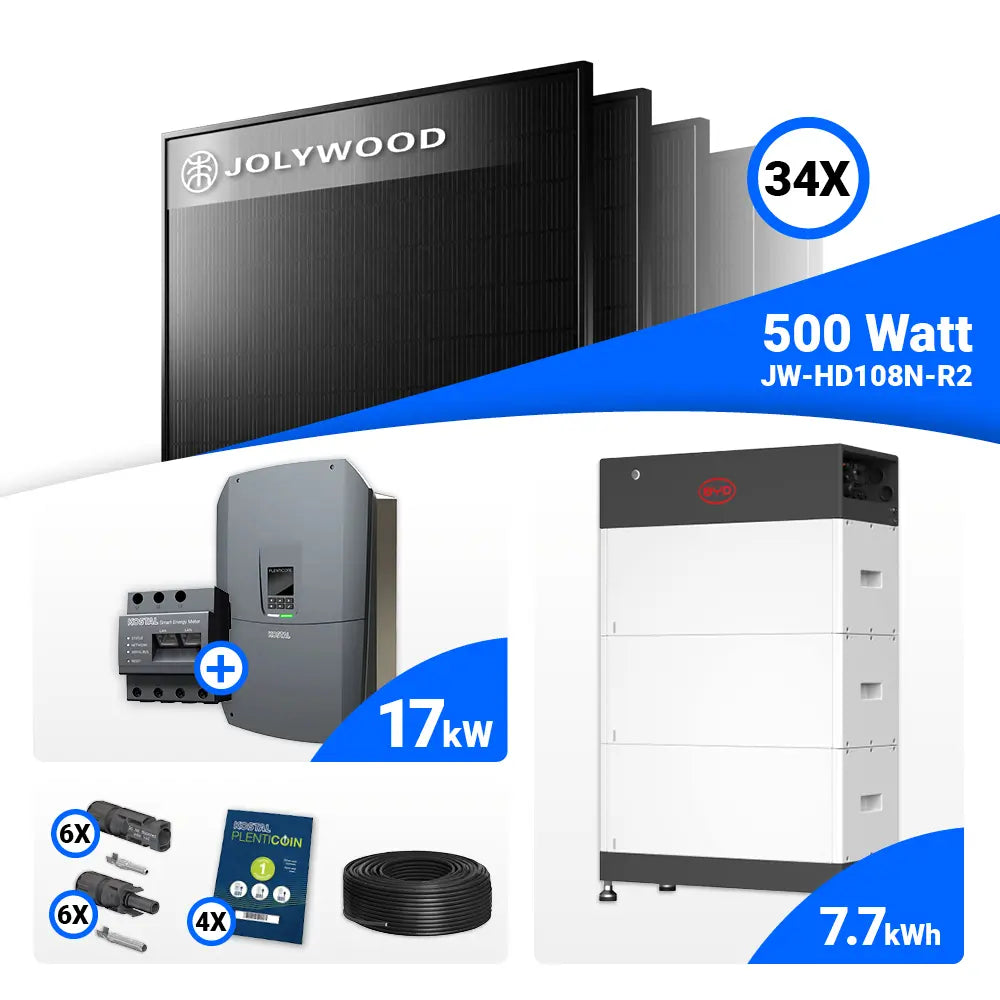

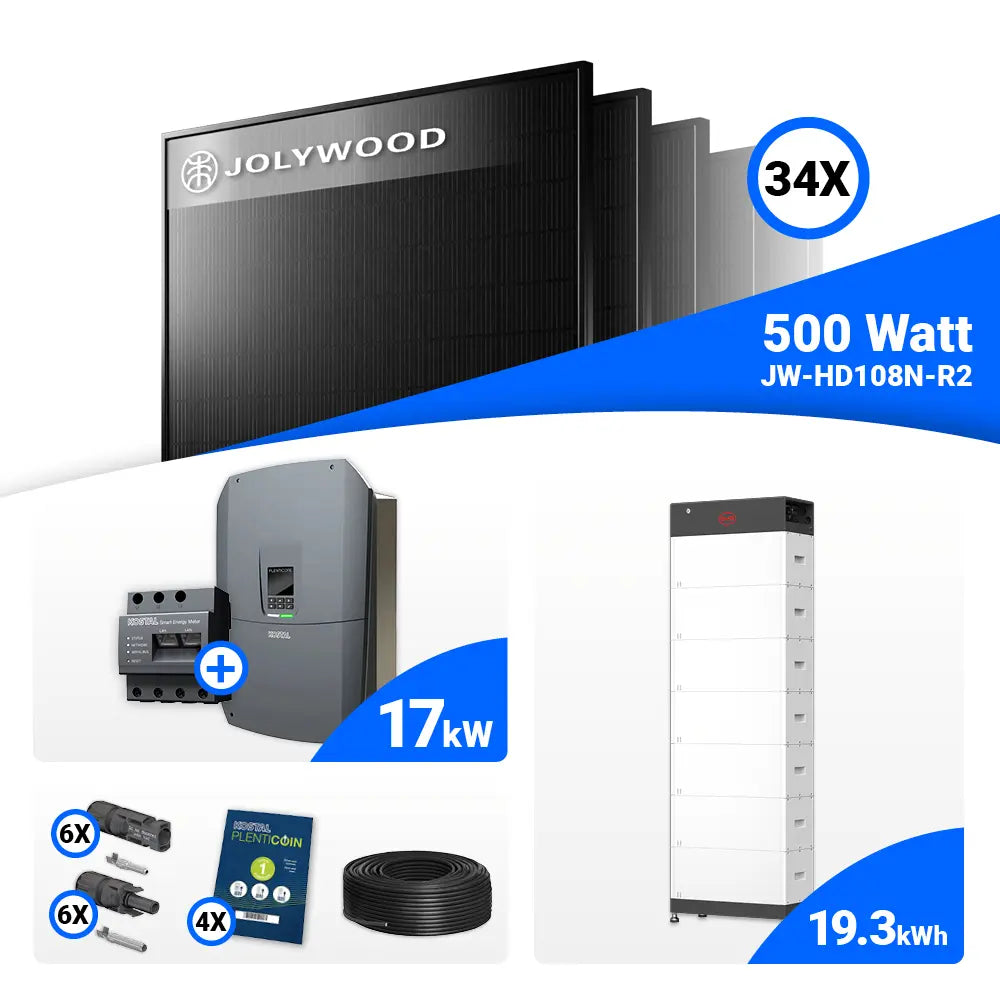

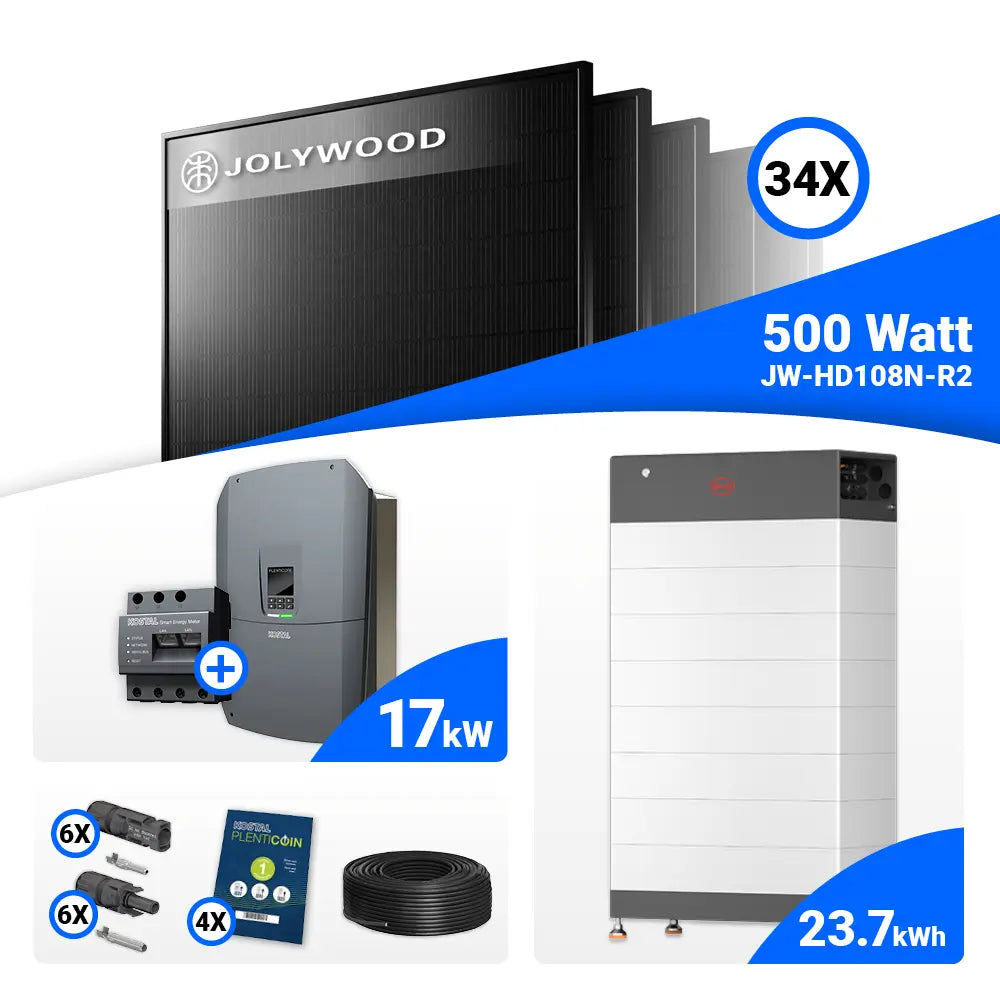

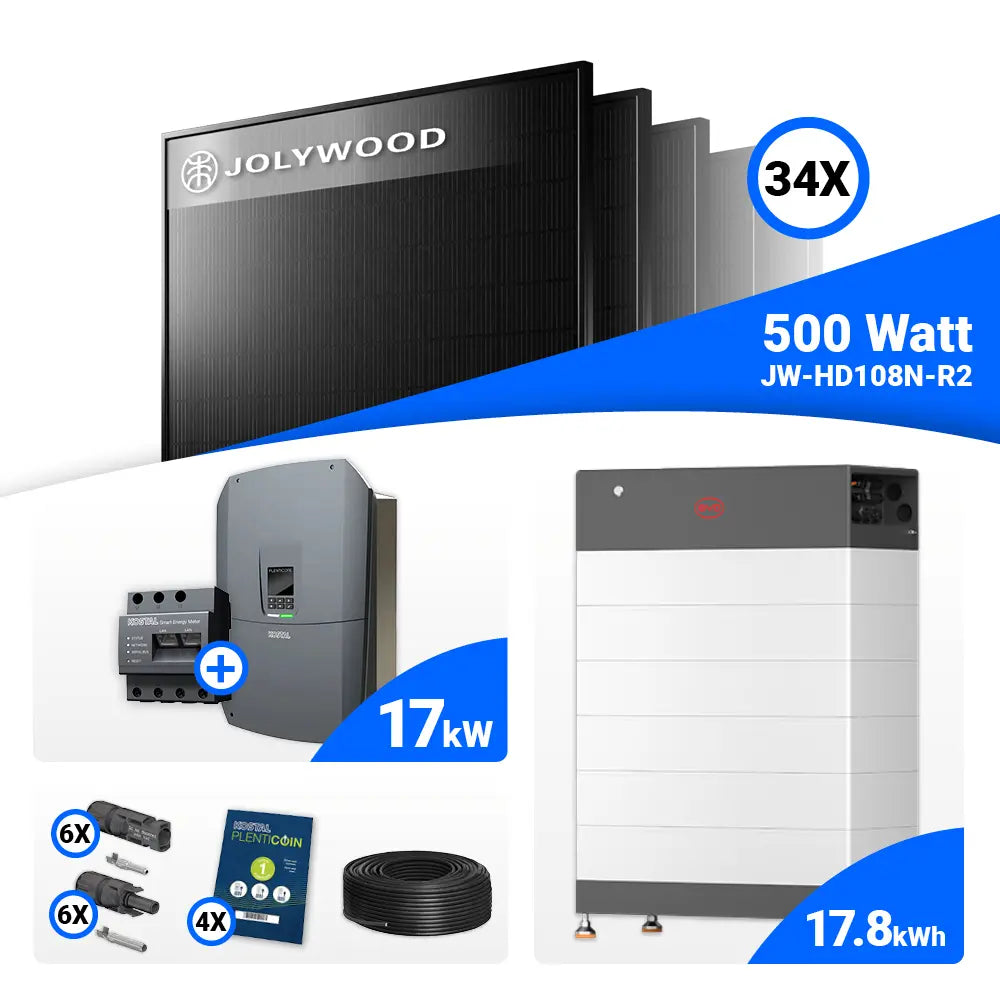

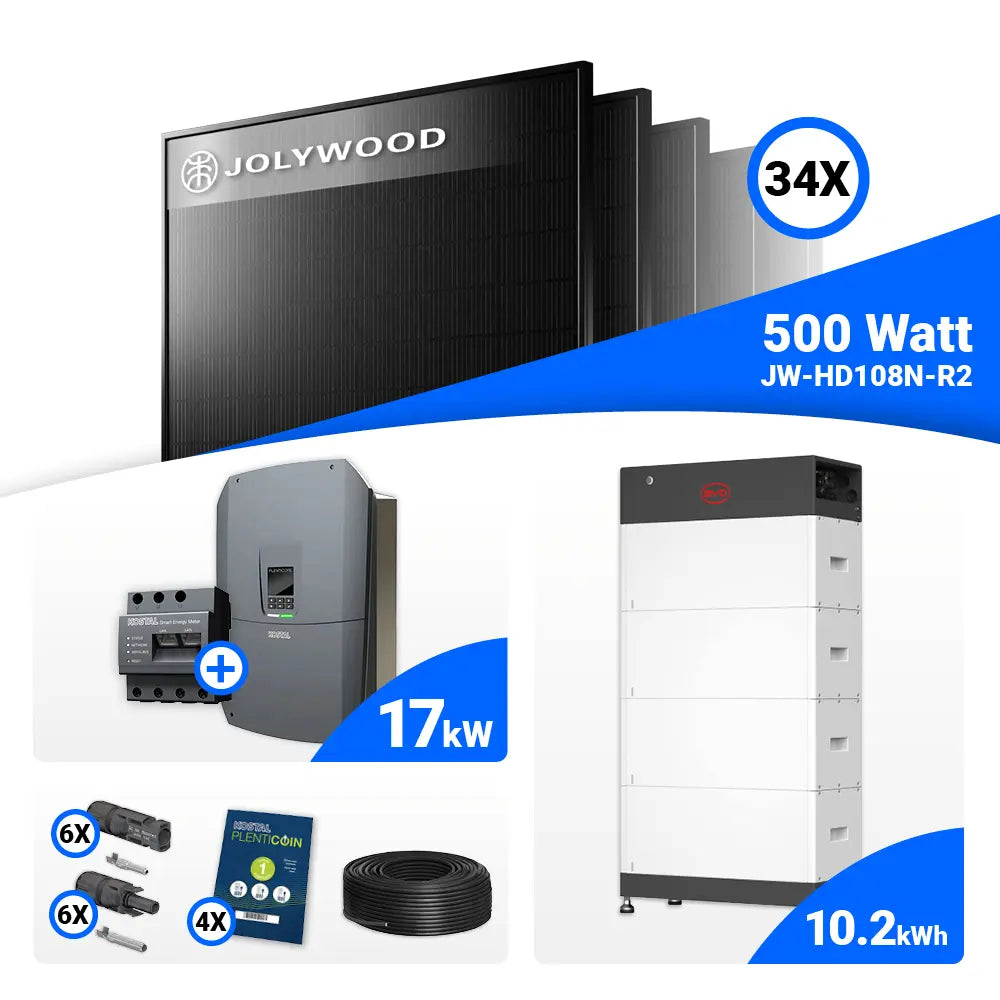

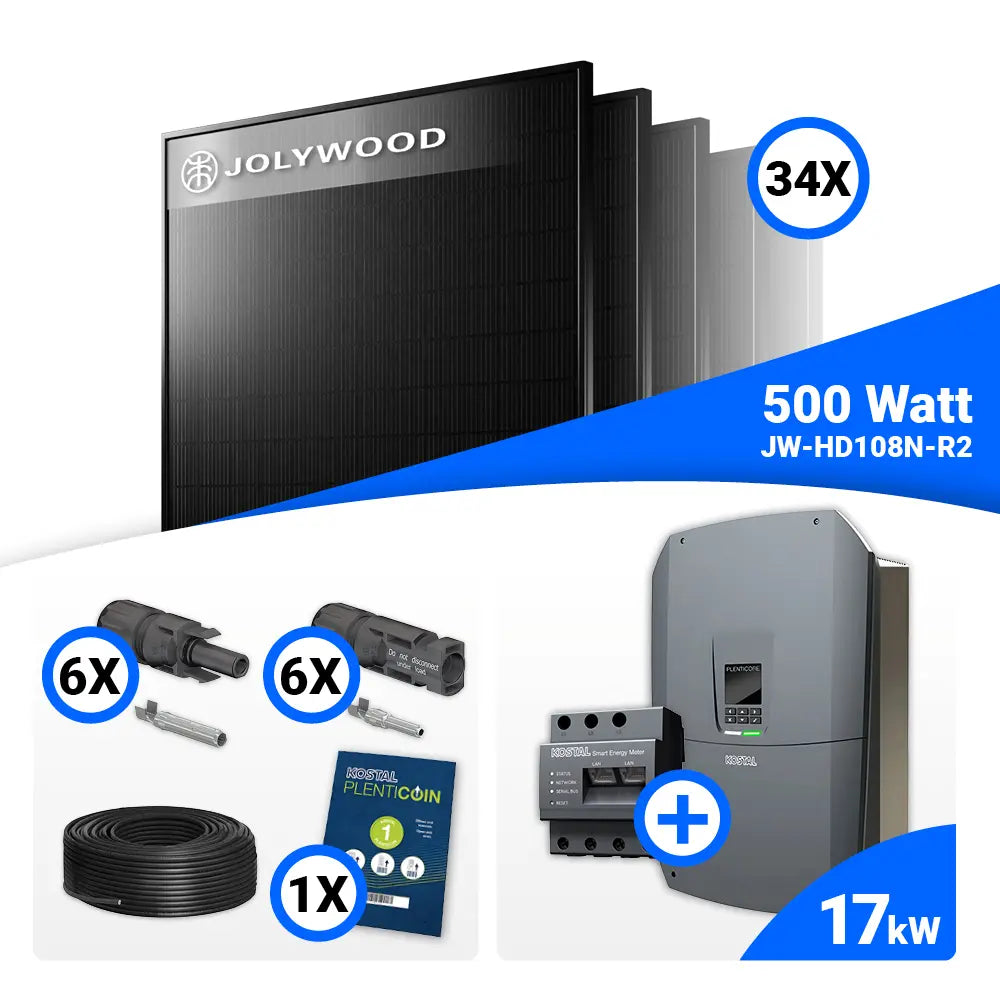

Lieferumfang:
34x Jolywood JW-HD108N-R2-500W Bifazial Glas-Glas Full Black Modul
1x Kostal G3 L Plenticore 15 bis 20 kW Wechselrichter
1x Kostal Smart Energy Meter G2/G3 - KSEM
1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)
1x 100m Rolle Solarkabel
6x MC4 Stecker Set
1x Y Stecker Verbindungs-Set MC4
Speicher optional wählbar: BYD HVS+ Battery-Box / BYD HVM+ Battery-Box
/ BYD HVB Battery-Box inkl. 4x Kostal PLENTICOIN Karte DE
Jolywood JW-HD108N-R2-500W Bifazial Glas-Glas Full Black Modul
Das Jolywood JW-HD108N-R2 500W ist ein bifaziales N-Typ Glas-Glas-Solarmodul mit moderner J-TOPCon-Technologie und edler Full-Black / Transparent-Black Optik. Es bietet hohe Effizienz und eine besonders robuste Bauweise.
Mit 30 Jahren Leistungsgarantie und einer Degradation von ≤ 0,40 % pro Jahr sorgt es für langfristig stabile Erträge – inklusive zusätzlicher Energiegewinnung über die Rückseite.
Kostal PLENTICORE G3 L (15–20 kW) – Flexible Wechselrichterlösung für anspruchsvolle Systeme
Der Kostal PLENTICORE G3 L ist ein vielseitiger Premium-Wechselrichter für Photovoltaik-, Hybrid- und Speichersysteme im Leistungsbereich von 15 bis 20 kW. Mit einem Wirkungsgrad von bis zu 98,1 % wird die erzeugte Solarenergie effizient genutzt. Integriertes Schattenmanagement und dynamische Leistungsregelung maximieren den Energieertrag auch bei komplexen Dachstrukturen. Eine optionale Ersatzstromfunktion sorgt im Falle eines Netzausfalls für zusätzliche Versorgungssicherheit. Die Inbetriebnahme erfolgt komfortabel über das integrierte Display oder die KOSTAL Solar App.
Kostal Smart Energy Meter G2 – Intelligente Kontrolle der Energieflüsse
Der KOSTAL Smart Energy Meter G2 ermöglicht eine präzise Erfassung und Steuerung des Energieverbrauchs in Echtzeit. In Kombination mit KOSTAL Wechselrichtern unterstützt er eine dynamische Wirkleistungsregelung und lässt sich problemlos in Systeme mit mehreren Wechselrichtern integrieren. So bildet er die Grundlage für ein effizientes und transparentes Energiemanagement im Haushalt.
Solarkabel H1Z2Z2-K, 6 mm² – Langlebige PV-Verkabelung mit hoher Belastbarkeit
Das H1Z2Z2-K Solarkabel mit 6 mm² Leiterquerschnitt wurde speziell für den dauerhaften Einsatz in Photovoltaikanlagen entwickelt. Es überzeugt durch ausgezeichnete Leitfähigkeit sowie hohe Beständigkeit gegenüber UV-Strahlung und Witterungseinflüssen. Selbst unter anspruchsvollen Bedingungen gewährleistet es eine sichere und verlustarme Energieübertragung.
MC4 Stecker Set – Robuste und effiziente Modulverbindungen
Das MC4-Stecker-Set sorgt für stabile, wetterfeste und verlustarme Verbindungen zwischen Solarmodulen. Hochwertige Kontakte minimieren Übergangswiderstände und sichern eine dauerhaft hohe Anlagenleistung. Das anwenderfreundliche Stecksystem ermöglicht eine schnelle und sichere Installation.
Y-Stecker Verbindungs-Set MC4 – Einfache Lösung zur Parallelverschaltung
Mit dem MC4 Y-Stecker-Set lassen sich zwei Solarmodule unkompliziert parallel verbinden. Das bewährte Easy-Klick-System mit Snap-In-Verriegelung sorgt für eine feste, wetterbeständige und langlebige Verbindung – ideal für flexible Anlagenerweiterungen.
Details zum Solarmodul:
- Zellentyp: N-Typ TOPCon bifaziale Zellen (J-TOPCon)
- Pmax (Peakleistung): 500 W
- Voc: 39,03 V
- Vmp: 33,50 V
- Isc: 15,78 A
- Imp: 14,92 A
- Modulwirkungsgrad: ca. 22,5 %
- Isc-Temperaturkoeffizient: +0,045 % / °C
- Voc-Temperaturkoeffizient: −0,250 % / °C
- Pmax-Temperaturkoeffizient: −0,280 % / °C
- Maximale Systemspannung: DC 1500 V
- Betriebstemperatur: −40 °C bis +85 °C
- Max. Strangsicherung: 35 A
- Max. statische Belastung (Vorderseite): 5400 Pa
- Max. statische Belastung (Rückseite): 2400 Pa
- Bifazialitätsfaktor: ca. 80 % ±5 %
- Abmessungen (L × B × H): 1960 × 1134 × 30 mm
- Gewicht: ca. 27,3 kg
- Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie
Details zum Wechselrichter:
- Basisleistung: 15 kW, optional erweiterbar auf 17.5 kW und 20 kW
- Max. PV-Leistung (cos φ = 1): Bis zu 30 kWp
- Nominale DC Leistung: Bis zu 20.4 kW
- Bemessungseingangsspannung (UDC,r): 680 V
- Start Eingangsspannung (UDCstart): 95 V
- Max. Systemspannung (UDCmax): 1000 V
- MPP-Bereich bei Nennleistung: 170 - 800 V
- Max. Eingangsstrom: 30 A pro DC-Eingang
- Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
- Bemessungsleistung (PAC,r): Bis zu 20 kW
- Max. Ausgangsstrom: 32 A
- Netzanschluss: 3N~, 230/400 V, 50 Hz
- Schutzart: IP65, Schutzklasse I
- Kühlprinzip: Geregelte Lüfter
- Geräuschemission: 39 dB(A)
- Betriebstemperaturbereich: -20°C bis +60°C
- Max. Aufstellhöhe: 2000 m ü. NN
Details zu Smartmeter:
- Messung: 3-phasige Echtzeit-Energiemessung
- Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
- Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
- Installation: Hutschienenmontage im Schaltschrank
- Schnittstellen:
- 2× LAN
- 2× RS485 (Modbus RTU)
- Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
- Gehäusematerial: Glasfaserverstärktes Polyamid
- Schutzklasse: II
- Messgenauigkeit: IEC 61557-12-konform
Details zu Solarkabel:
- Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
- Isolationswiderstand min. bei 20°C: 580 MΩ/km
- Strombelastbarkeit: Geprüft nach EN 50618
- Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
- UV-Beständigkeit: Geprüft nach EN 50618
- Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
- Erwartete Lebensdauer: 25 Jahre
Details zu MC4 Stecker:
- Nennspannung: Bis zu 1000 V
- Nennstrom: Bis zu 30 A
- Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
- Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
- Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit
Details zum Y Stecker Verbindungs-Set MC4:
- Robuste Schutzklasse IP67: Optimaler Schutz vor Wasser & Staub, ideal für den Außeneinsatz.
- Hohe Spannungstauglichkeit: Geeignet für bis zu 1000 V DC, ideal für moderne Solaranlagen.
- Universelle Kompatibilität: MC4-kompatibel für flexible Installation.
OPTIONAL mit Speicher:

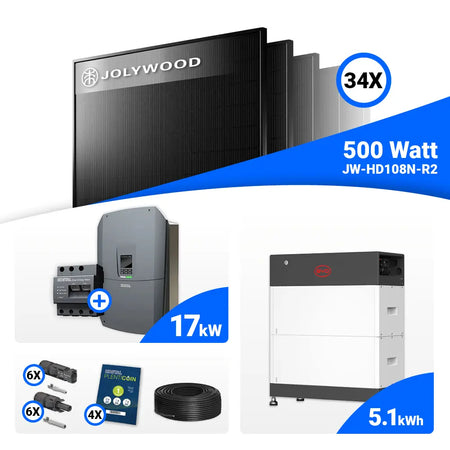

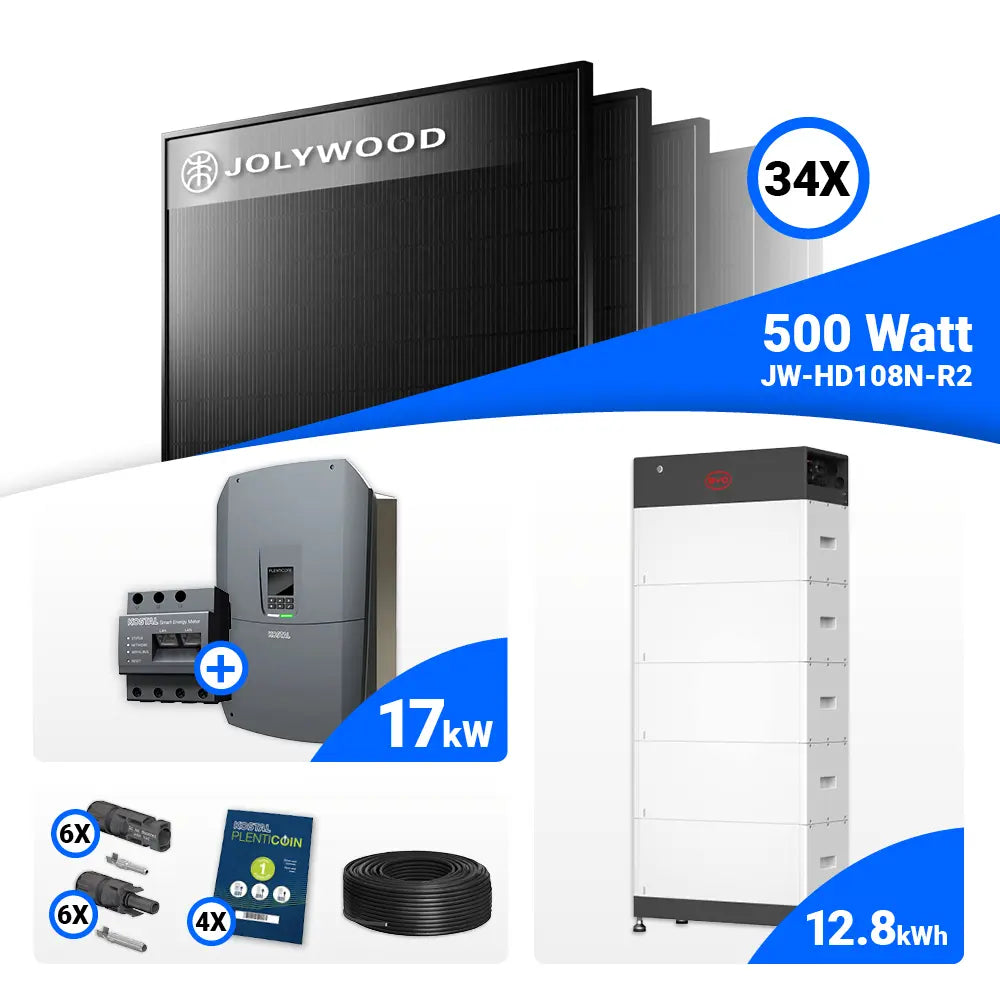

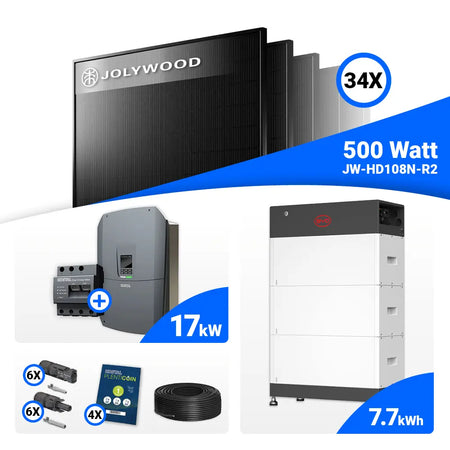

BYD Battery-Box Premium HVS+ – Die smarte Speicherlösung
Mit der neuen Battery-Box Premium HVS+ bringt BYD ein Hochvoltspeichersystem auf den Markt, das Leistung und Design optimal vereint. Das verbesserte Batteriemodul bietet eine gesteigerte Kapazität, während Gewicht und Bautiefe deutlich reduziert wurden – für eine einfache, platzsparende Installation. Die moderne Optik fügt sich harmonisch in jede Umgebung ein, und dank Schutzklasse IP55 ist der Speicher auch im Außenbereich zuverlässig einsetzbar.
Details:
- Hohe Effizienz durch echte Serienschaltung
- Patentiertes Stecksystem – kein Verkabelungsaufwand, maximale Flexibilität
- Sichere und langlebige LFP-Zelltechnologie, komplett kobaltfrei
- Kompatibilität mit marktführenden 1- und 3-Phasen-Wechselrichtern
- Sicherheit nach VDE 2510-50 zertifiziert
- Notstrom- und Off-Grid-Funktion für maximale Unabhängigkeit

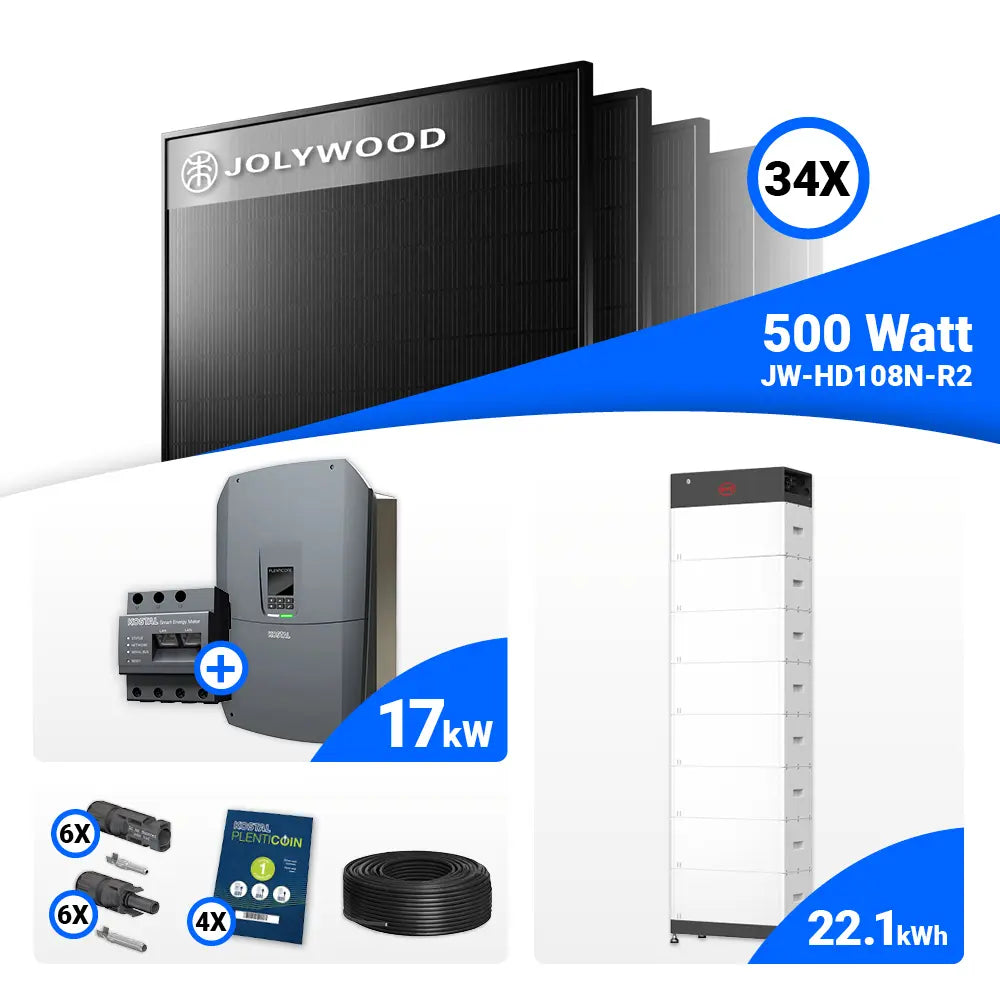

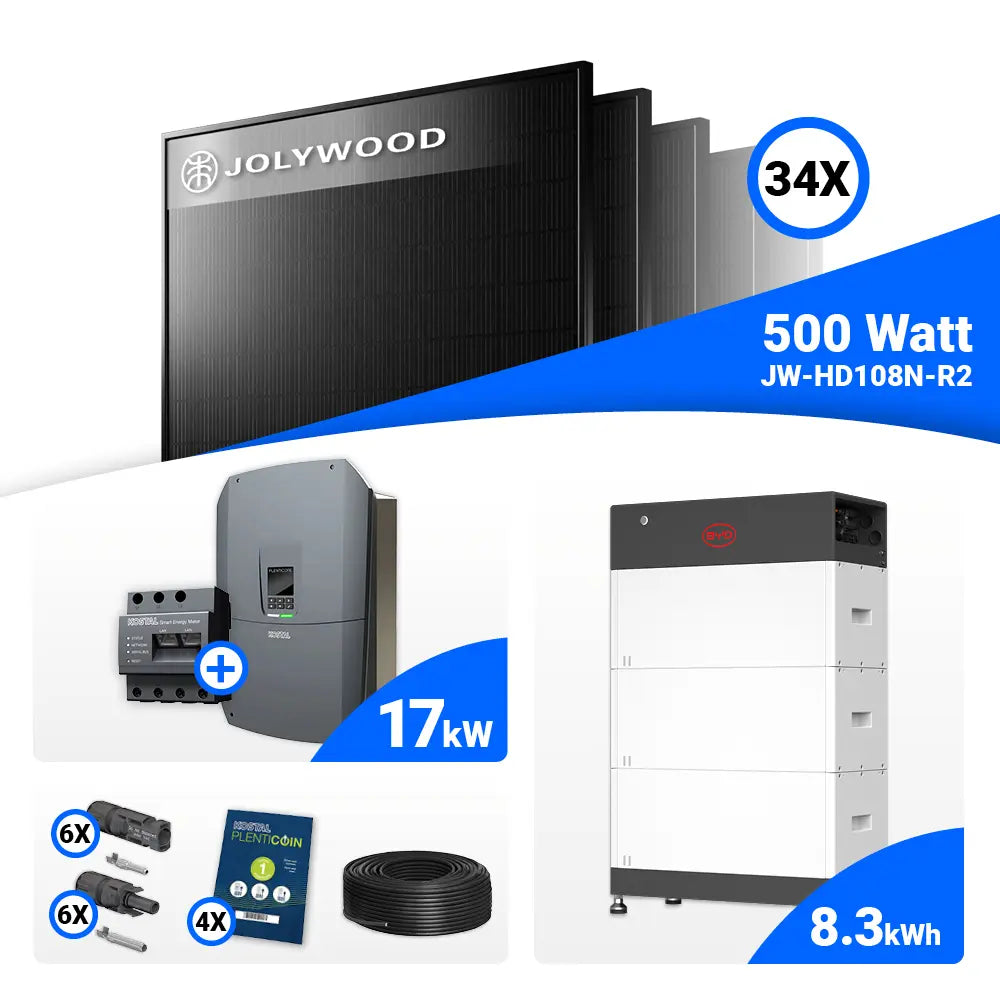

BYD Battery-Box Premium HVM+ – Kompaktes Turmsystem für leistungsstarke Energiespeicherung
Die HVM+ kombiniert ein funktionales Turmdesign mit modernster LFP-Technologie. Das System ist modular aufgebaut und passt sich flexibel an unterschiedliche Energiebedürfnisse an. Durch intelligente Steuerung und optimierte Integration in Wechselrichterlösungen bietet es eine effiziente und verlässliche Energieversorgung, drinnen wie draußen.
Details:
- Sichere LFP-Zellen: Bewährte Technologie für maximale Sicherheit und Langlebigkeit.
- Smart konfigurierbar: Automatische SOC-Korrektur, Remote-Updates und OTA-Wartung für maximale Betriebsbereitschaft.
- Starke Performance: Wirkungsgrad über 95 % und bis zu 50 A Dauerstrom sorgen für gleichbleibende Energieverfügbarkeit.
- Einfache Integration: Patentierte Verbindungstechnik für schnelle Montage und nachträgliche Erweiterung.
- Umfassende Kompatibilität: Unterstützt führende Hochvolt-Wechselrichter, IP55-zertifiziert und nach VDE, IEC, CE und UN38.3 geprüft.

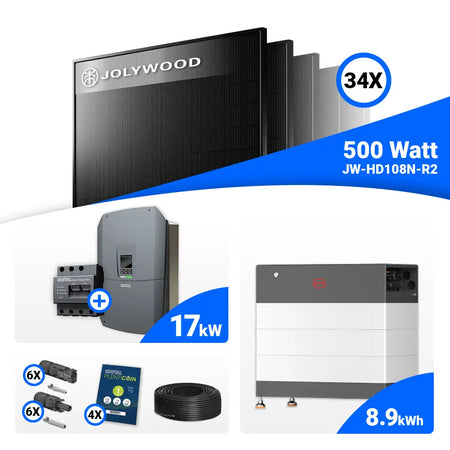

BYD Battery-Box HVB – Leistungsstarker Hochvolt-Speicher mit modularem Design
Die BYD Battery-Box HVB ist ein modularer Hochvoltbatteriespeicher der Battery-Box Serie. Sie kann mit 2 bis 10 Modulen ausgestattet werden und erreicht damit eine Kapazität von 5,9 bis 29,6 kWh, die sich durch Parallelschaltung von bis zu drei Systemen auf insgesamt 89 kWh erweitern lässt. Dank der eingesetzten Lithium-Eisenphosphat-Zellen (LiFePO₄) bietet sie ein hohes Maß an Sicherheit, Langlebigkeit und thermischer Stabilität. Der Speicher eignet sich für den Einsatz in On-Grid-, Backup- und Off-Grid-Systemen und ist sowohl für private Haushalte als auch für gewerbliche Anwendungen konzipiert. Durch die kompakte Modulbauweise ist die Installation besonders handlich, setzt jedoch zwingend eine Bodenmontage voraus.
Details:
- Leistung: Modularer Aufbau mit starker Lade- und Entladeleistung. Nennspannung 200–500 V für stabilen Betrieb unter Last.
- Skalierbarkeit: Erweiterbar von 5,9 kWh bis 29,6 kWh; bis zu 89 kWh durch Parallelschaltung möglich.
- Sicherheit: LiFePO₄-Zellen mit hoher Sicherheit, thermischer Stabilität und langer Lebensdauer. Integrierter Schutz vor Über-/Unterspannung, Überstrom und Überhitzung.
- Kompaktheit & Installation: Module unter 30 kg, einfache Montage durch eine Person; Turmaufbau zur Bodenmontage.
- Notstromfähigkeit: Unterstützt Backup- und Off-Grid-Betrieb mit kompatiblen Hybridwechselrichtern.
- Smarte Integration: Kompatibel mit gängigen Energiemanagementsystemen.
- Garantie: 10 Jahre Herstellergarantie.
