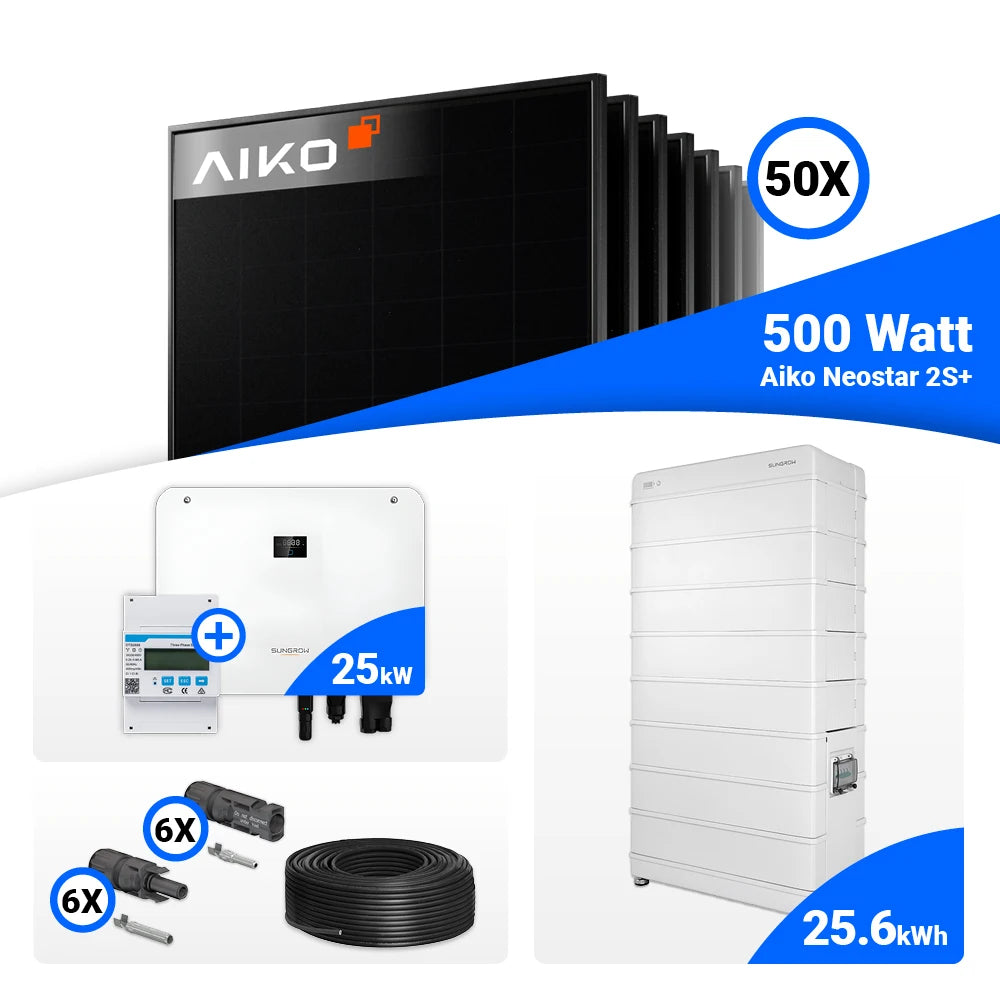

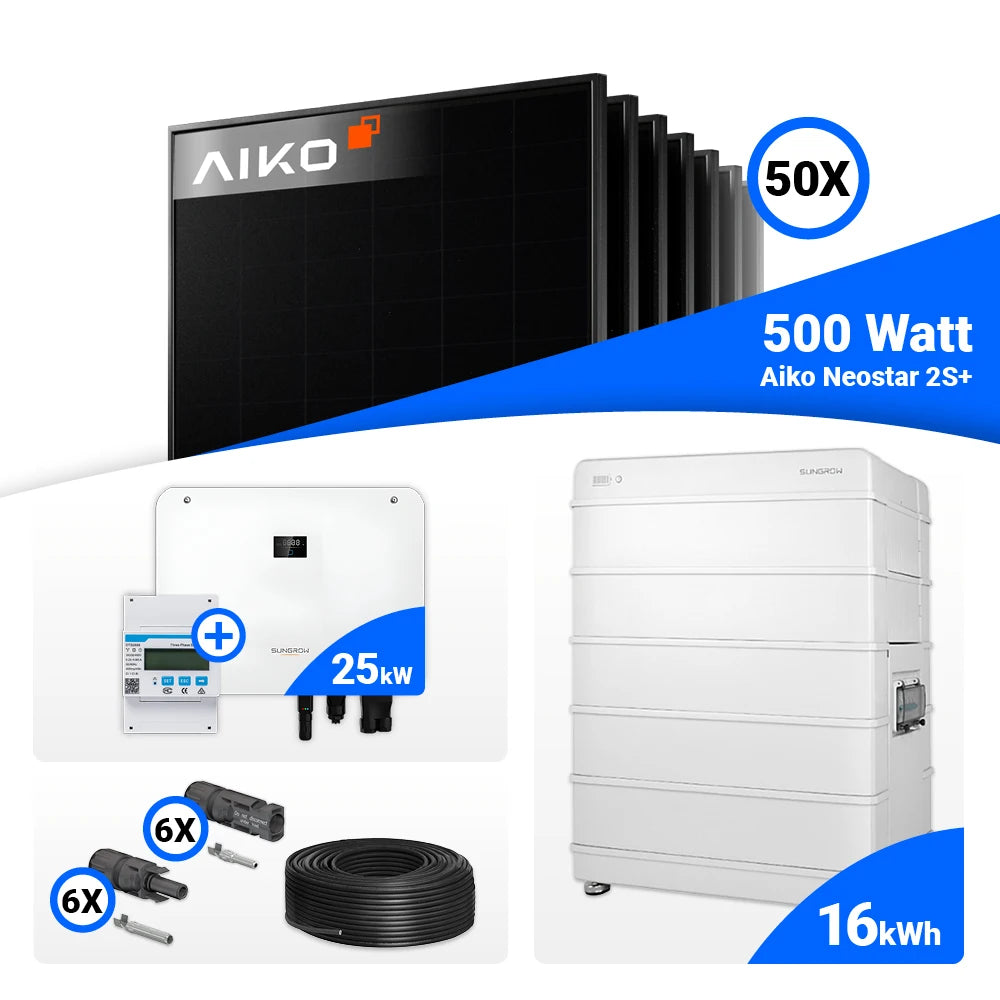

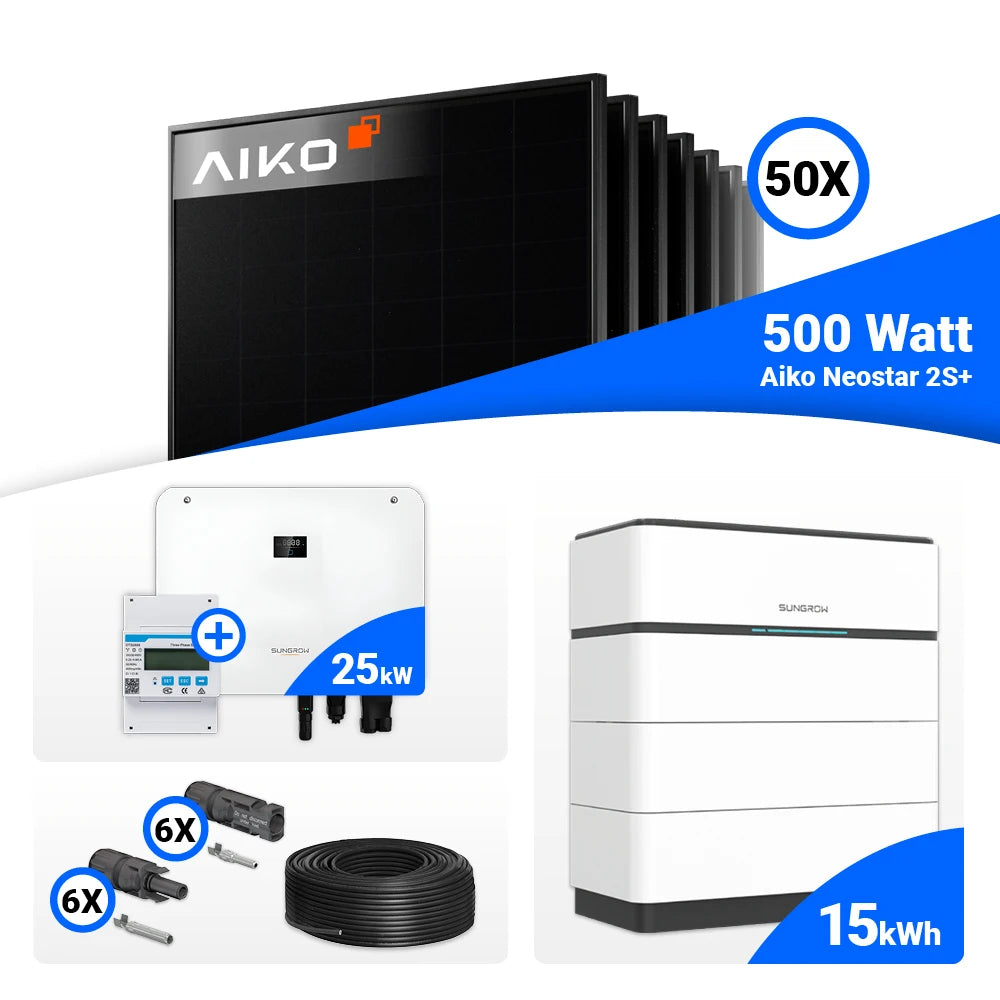

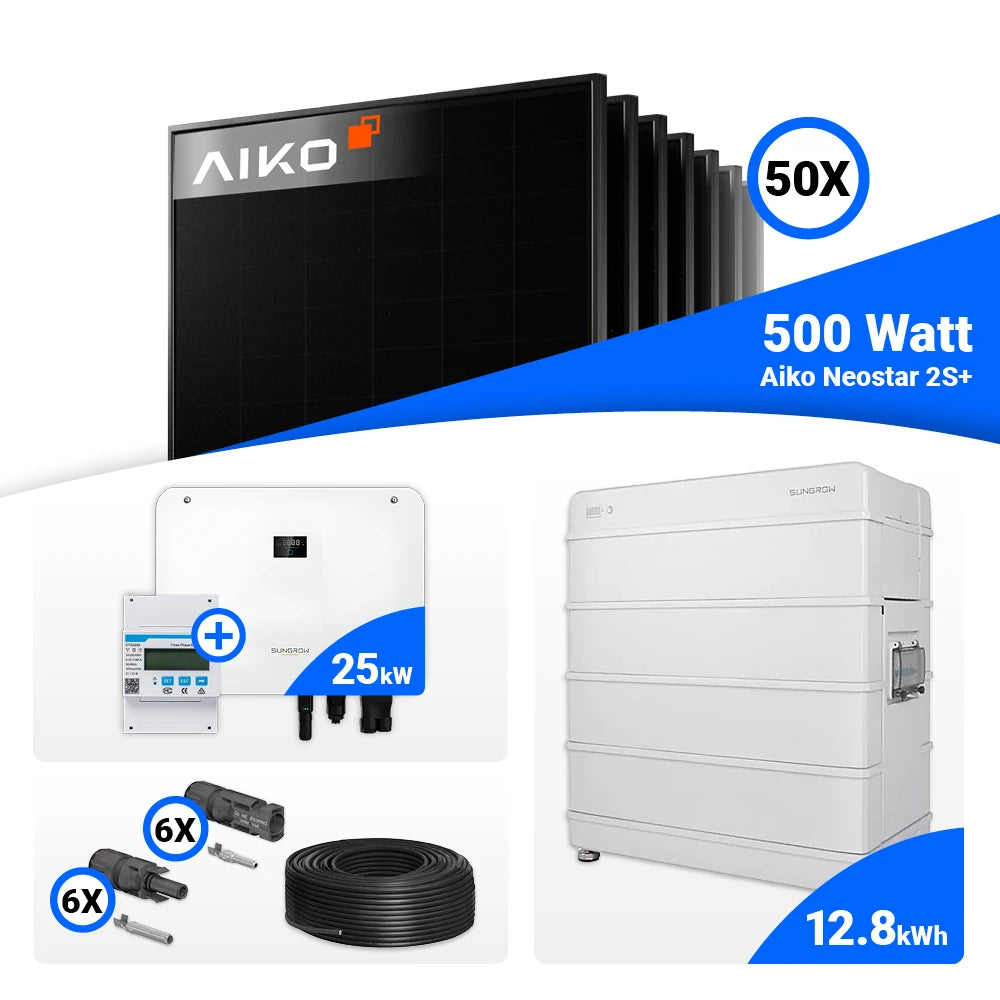

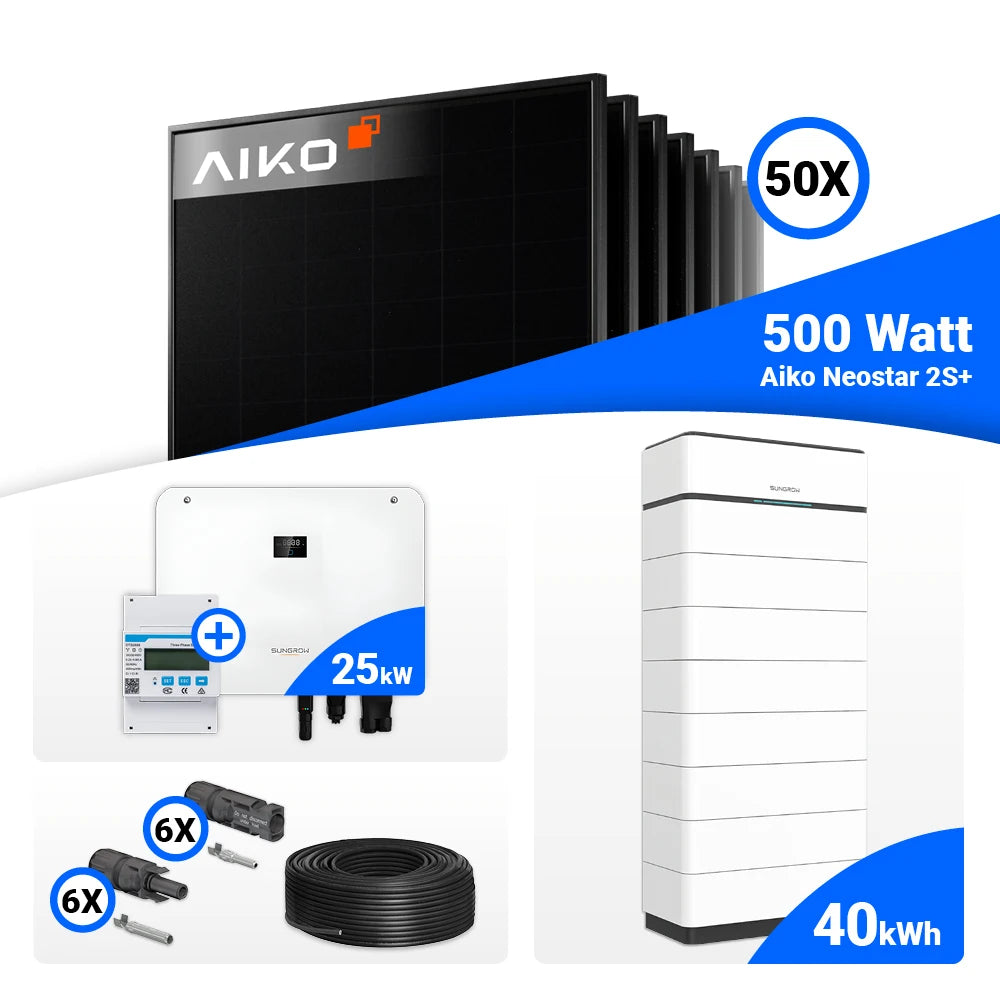

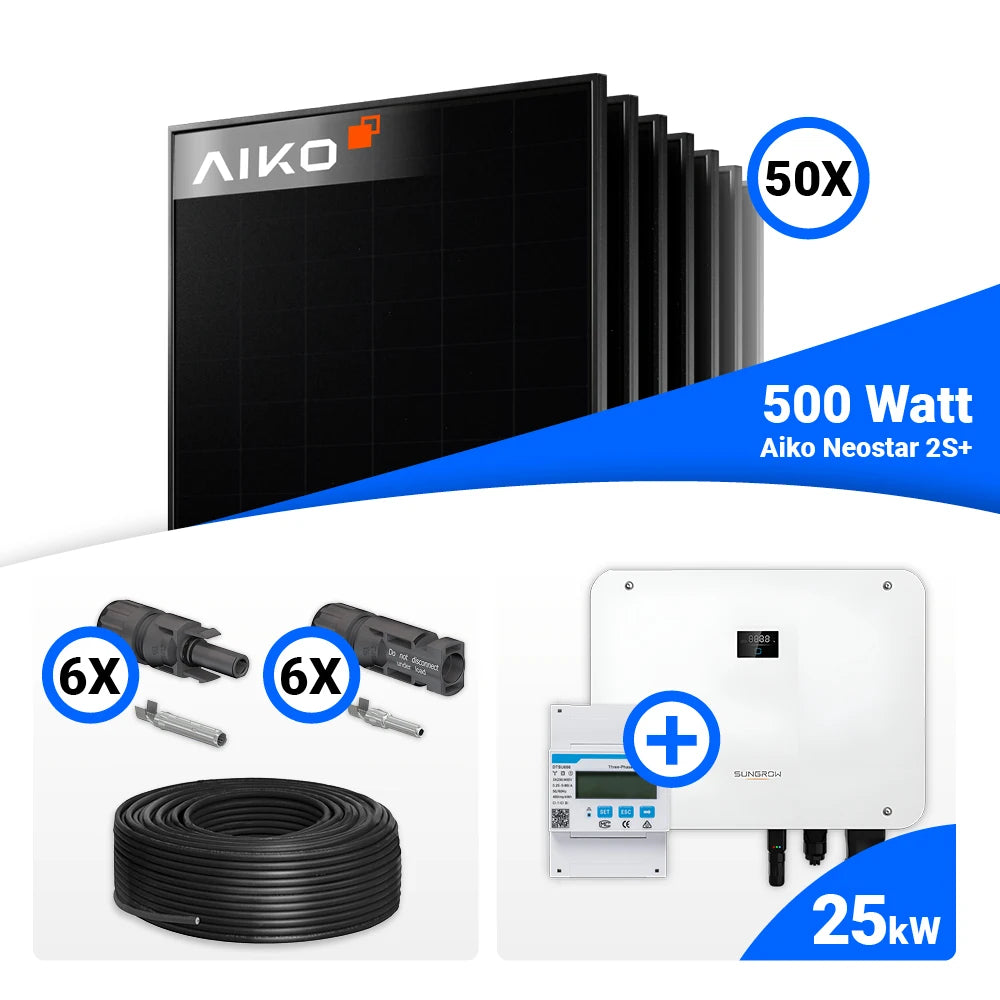

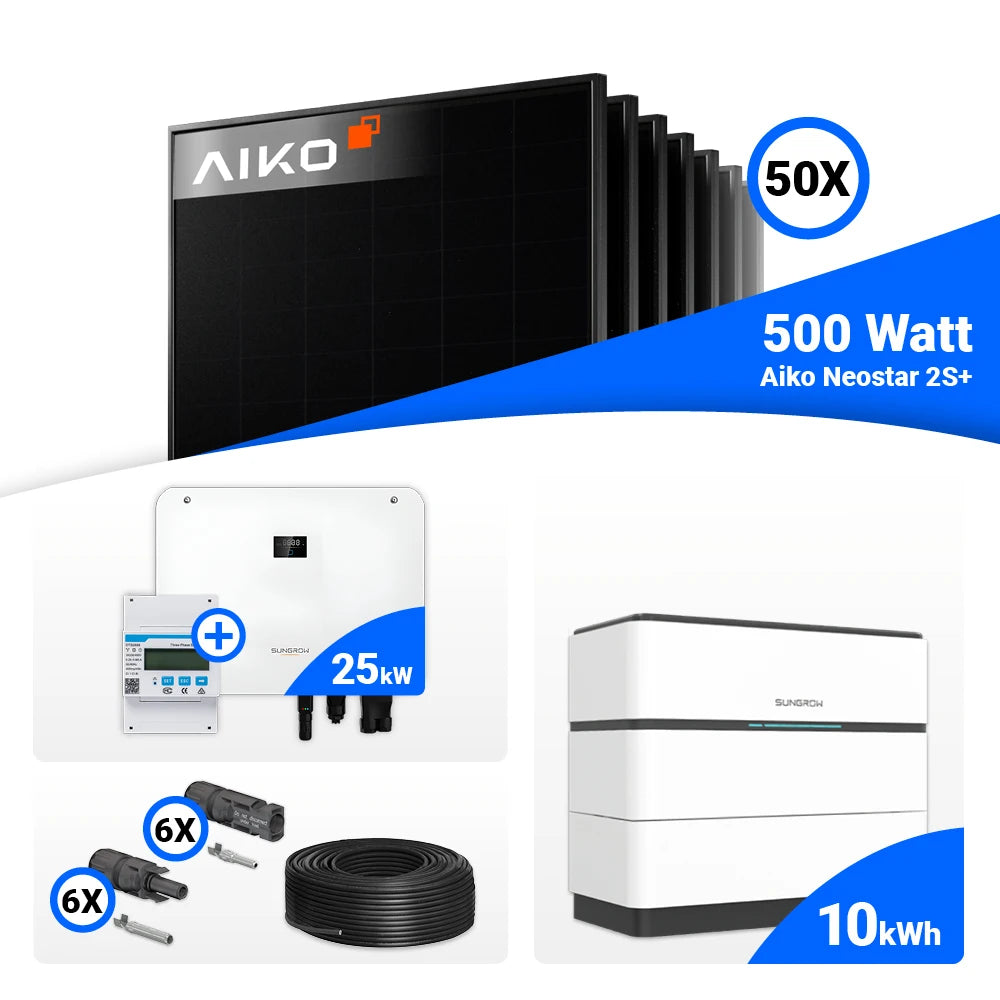

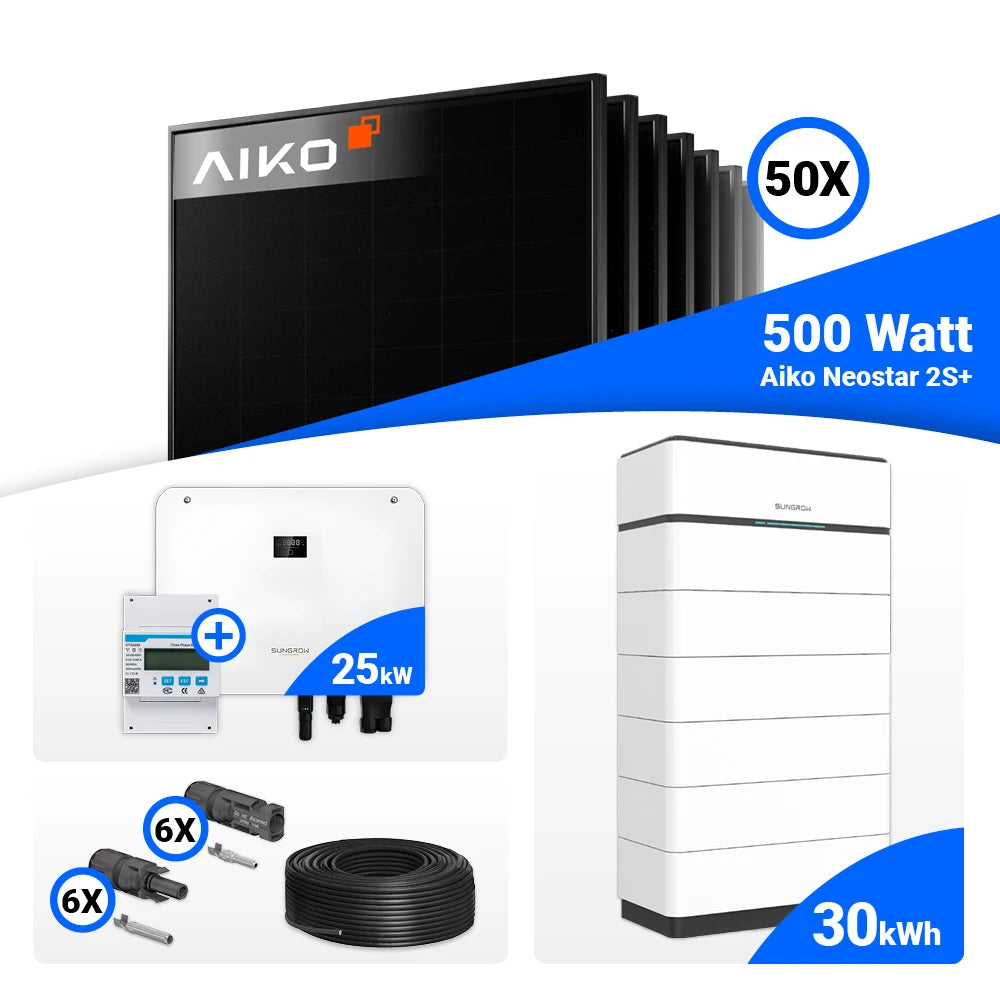

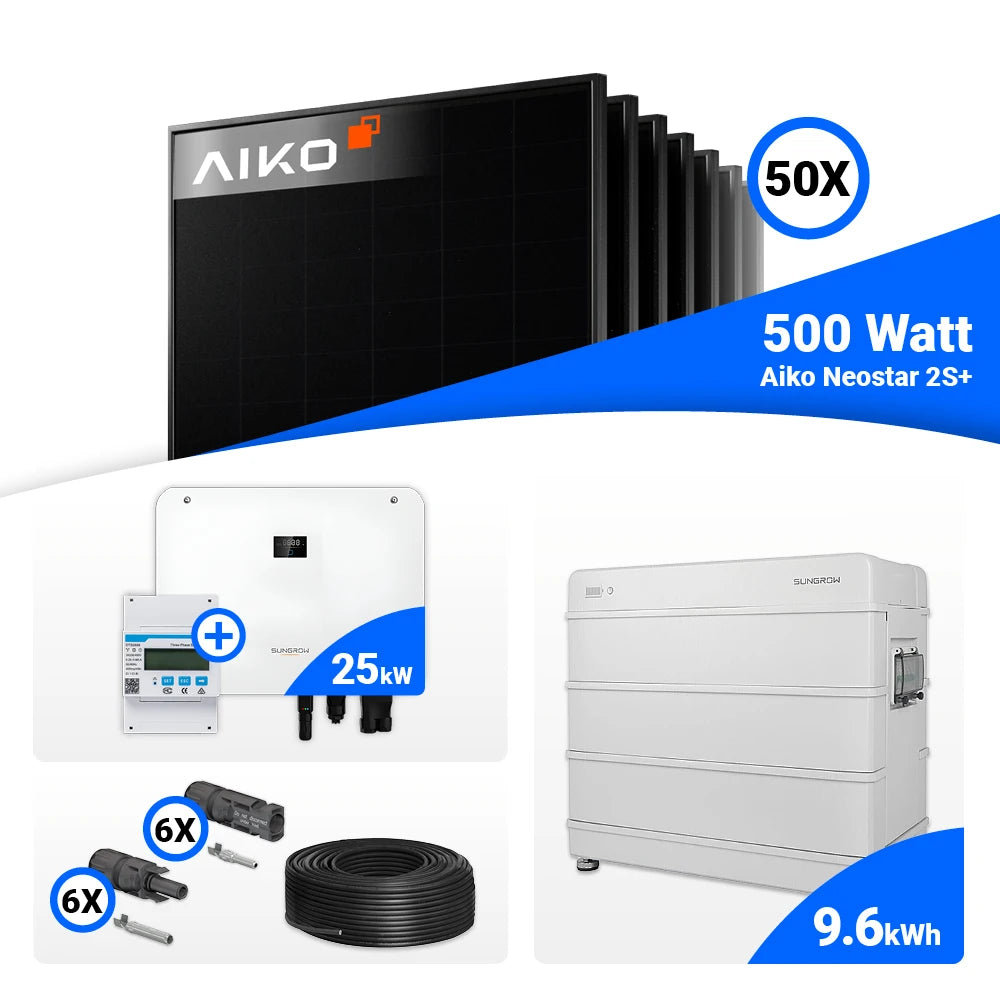

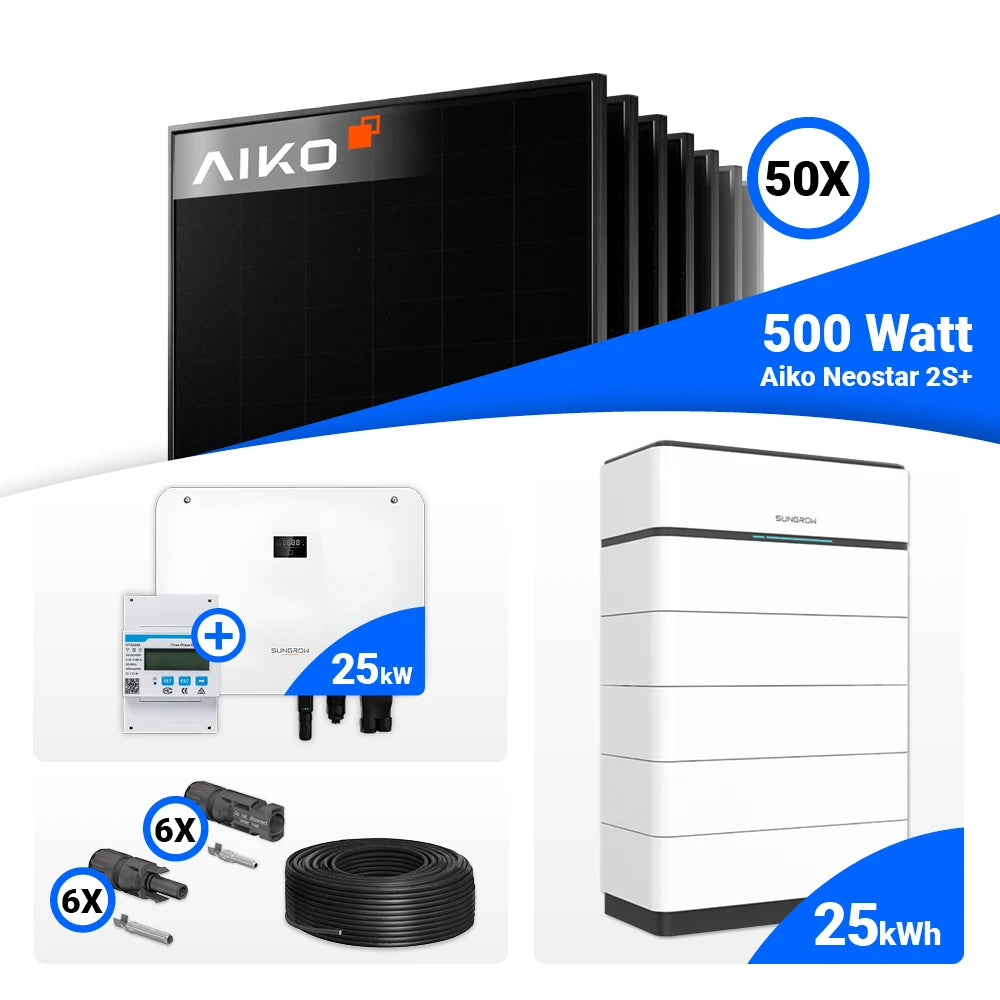

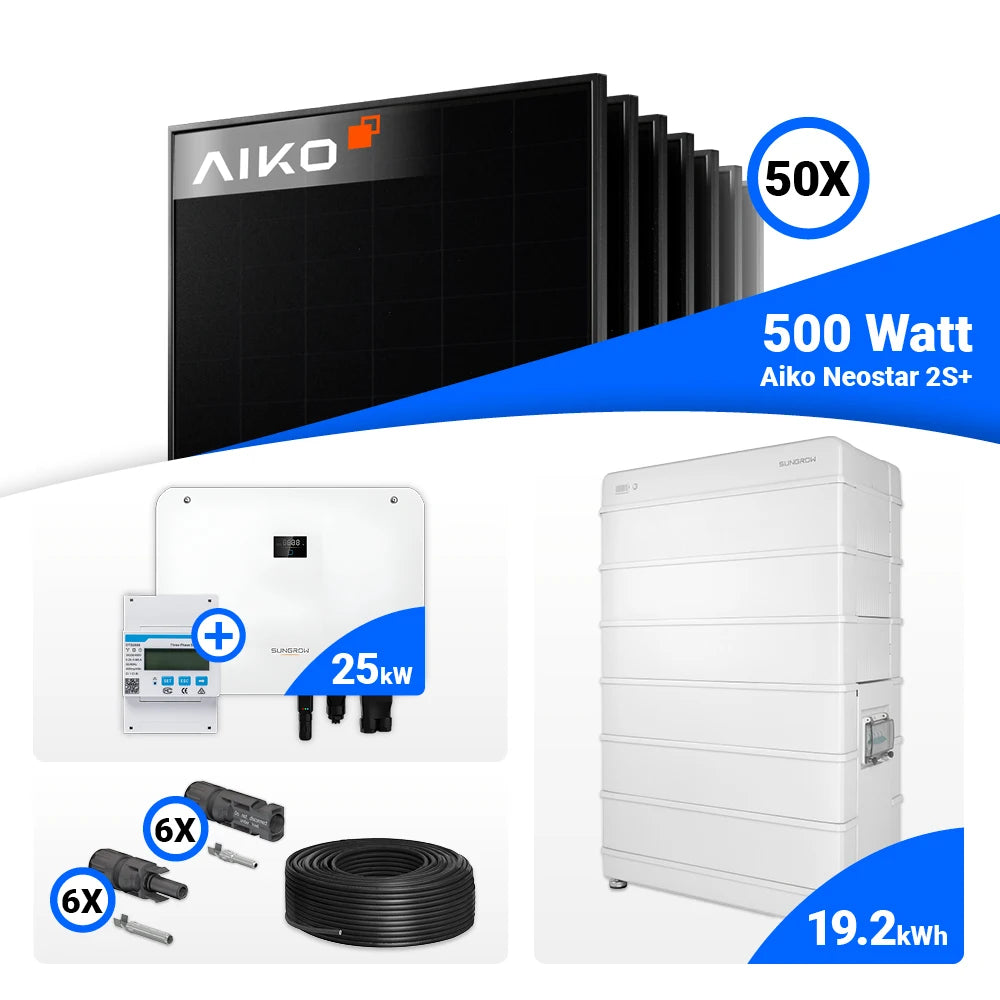

Lieferumfang

50× AIKO Solar 500W Dual Glass Full Black Modul A500-MAH60Db

1x Sungrow Wechselrichter SH25T

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Speicher optional wählbar: Sungrow SBR Batteriespeicher oder Sungrow SBH Batteriespeicher

Aiko Solar 500W Dual Glass Full Black Modul – Kraftvolle Solarleistung im eleganten Schwarzdesign

Das Aiko Solar 500W Dual Glass Full Black Modul AIKO-A500-MAH60Db aus der Neostar-2S+ Serie verbindet moderne n-Typ-ABC-Zelltechnologie mit einer langlebigen Glas-Glas-Konstruktion. Mit einem Wirkungsgrad von bis zu 22,6 % sorgt es für hohe Energieerträge, selbst wenn nur wenig Dachfläche zur Verfügung steht. Sein vollständig schwarzes Erscheinungsbild macht das Modul zudem zur idealen Wahl für Anlagen, die sowohl technisch überzeugen als auch optisch ein harmonisches Gesamtbild bieten sollen.

Technische Daten des AIKO Moduls

• Maximale Leistung (Pmax): 500 W

• Modulwirkungsgrad: 22,6 %

• Abmessungen: 1954 × 1134 × 30 mm

• Gewicht: ca. 27,2 kg

• Spannung bei maximaler Leistung (Vmp): 37,90 V

• Strom bei maximaler Leistung (Imp): 13,21 A

• Leerlaufspannung (Voc): 45,02 V

• Kurzschlussstrom (Isc): 14,05 A

• Betriebstemperatur: -40 °C bis +85 °C

• Maximale Systemspannung: 1500 V DC

• Maximale Schneelast (Vorderseite): 5400 Pa

• Maximale Windlast (Rückseite): 2400 Pa

• Zelltyp: N-Typ ABC, 120 Zellen (6×20)

• Glasaufbau: Dual Glass 2,0 mm + 2,0 mm (beschichtet, semi-temperiert)

• Rahmen: Schwarz eloxiertes Aluminium

• Anschlussdose: IP68, 3 Bypass-Dioden

• Steckverbinder: MC4-Evo2

• Leistungstoleranz: 0 ~ +3 %

• Temperaturkoeffizienten:

• Pmax: -0,26 %/°C

• Voc: -0,22 %/°C

• Isc: +0,05 %/°C

• Sicherung (max. Reihensicherung): 25 A

• Brandschutz: IEC Klasse A

• Zertifizierungen: IEC 61215, IEC 61730, IEC 61701 (Salznebel), IEC 62716 (Ammoniak)

Sungrow SH25T Hybrid-Wechselrichter – Höchste Effizienz für große Solarsysteme

Der Sungrow SH25T Hybrid-Wechselrichter überzeugt mit erstklassiger Effizienz und leistungsstarker Performance – ideal für große PV-Systeme im Wohn- und Gewerbebereich. Mit einer maximalen PV-Eingangsleistung von 50 kW sorgt er für eine zuverlässige und effektive Umwandlung von Solarenergie und gewährleistet einen stabilen Betrieb. Die integrierte Hybridfunktion ermöglicht die direkte Einbindung von Hochvolt-Batteriespeichern (SBR/SBH) zur Erhöhung der Eigenverbrauchsquote und Autarkie.

Details zum Wechselrichter

• PV-Eingangsleistung: bis zu 50 kW
• Zuverlässige Backup-Lösung: 63 A Bypass mit Umschaltung < 10 ms für nahezu unterbrechungsfreie Stromversorgung
• Effiziente Ladung/Entladung: Maximaler Lade-/Entladestrom 50 A für optimierte Speicherverwaltung
• Max. Wirkungsgrad: 98,2 %, europäische Effizienz: 97,8 %
• Flexible Anwendung: 100 % unbalancierte Ausgänge im Backup- und On-Grid-Betrieb
• Umfassender Schutz: DC-Verpolungsschutz, AC-Kurzschlussschutz, Überspannungsschutz
• Einfache Installation: Plug-and-Play für schnelle Inbetriebnahme
• Schutzart: IP65, geeignet für anspruchsvolle Umgebungen und Außenmontage
• Leiser Betrieb: Nur ca. 35 dB(A)

Solarkabel H1Z2Z2-K, 6 mm² – Zuverlässige Verkabelung für Photovoltaikanlagen

Das Solarkabel H1Z2Z2-K mit 6 mm² Querschnitt wurde speziell für Photovoltaikanlagen entwickelt. Es gewährleistet eine sichere, verlustarme Stromübertragung und ist für den dauerhaften Außeneinsatz optimiert.

Details zu Solarkabel

• Max. Leitungswiderstand bei 20 °C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20 °C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

MC4 Stecker Set – Effiziente und langlebige PV-Verbindungen

Das MC4 Stecker Set ermöglicht stabile und sichere Verbindungen innerhalb der Solaranlage. Hochwertige Materialien reduzieren Übertragungsverluste und sorgen für eine langfristig zuverlässige Kontaktierung.

Details zu MC4 Stecker

• Nennspannung: bis zu 1.000 V
• Nennstrom: bis zu 30 A
• Kabelquerschnitt: geeignet für 2,5 mm² bis 6 mm² Kabel
• Temperaturbereich: −40 °C bis +85 °C
• Material: Hochwertiges PPO und Kupfer für optimale Leitfähigkeit und UV-Beständigkeit

Smart Meter – Präzise Energieerfassung

Das mitgelieferte Smart Meter ermöglicht eine genaue Messung von Energieflüssen und unterstützt ein intelligentes Energiemanagement in Verbindung mit dem SH25T.

Details zum Smart Meter

• Abmessungen (H × B × T): 100 × 72 × 65,5 mm
• Gewicht (inkl. Kabel): 1,5 kg
• Stromnetztyp: 3P4W / 3P3W
• Eingangsspannung: 176 Vac ~ 288 Vac
• Energieverbrauch: ≤ 1 W
• Messbereich:
– Netzspannung: 304 Vac ~ 499 Vac
– Phasenspannung: 176 Vac ~ 288 Vac
– Strom: 0 ~ 250 A
• Messgenauigkeit:
– Spannung: ±0,5 %
– Strom / Leistung / Energie: ±1 %
– Frequenz: ±0,01 Hz
• Kommunikation: RS485, Baudrate 9.600 bps, Protokoll Modbus-RTU
• Umweltbedingungen:
– Betriebstemperatur: −25 °C ~ 60 °C
– Lagertemperatur: −40 °C ~ 70 °C
– Luftfeuchtigkeit: 5 %RH ~ 95 %RH (nicht kondensierend)

Smart Dongle-WLAN-FE – Kommunikation & Monitoring

Der Smart Dongle ermöglicht die komfortable Überwachung und Anbindung des Systems über WLAN und Ethernet.

Details zu Smart Dongle-WLAN-FE

• Abmessungen: 146 mm × 48 mm × 33 mm
• Gewicht: 90 g
• Stromverbrauch: typisch 2,5 W
• Max. Betriebshöhe: bis 4.000 m

Optionaler Speicher – Sungrow SBR & SBH Batteriesysteme

Sungrow SBR Batteriespeicher

Der Sungrow SBR Batteriespeicher ist bereits ab drei Modulen einsatzbereit und kann flexibel auf bis zu acht Module erweitert werden. So lässt sich die Speicherkapazität von 9,6 kWh bis 25,6 kWh pro Einheit skalieren. Für größere Projekte können bis zu vier Einheiten parallel betrieben werden, wodurch ein Gesamtspeicherbereich von 9 bis 100 kWh möglich ist.

Details SBR

• Permanenter 30 A Lade- und Entladestrom
• Erweiterbar von 3 auf bis zu 8 Module je Einheit
• Bis zu 4 Einheiten parallel → 9–100 kWh Kapazität
• Zertifiziertes, mehrstufiges Schutzkonzept (u. a. VDE 2510-50)
• Geringes Gewicht: ca. 33 kg pro Modul
• Einfache Installation durch eine Person (Plug-and-Play)
• Plug-and-Play-Verbindung zwischen den Batteriemodulen
• Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
• 10 Jahre Produktgarantie

Sungrow SBH Batteriespeicher

Der Sungrow SBH Batteriespeicher startet mit zwei Modulen und kann auf bis zu acht Module erweitert werden. So lässt sich die Speicherkapazität modular von 10,0 kWh auf maximal 40,0 kWh pro Einheit anpassen. Durch den Parallelbetrieb von bis zu vier Einheiten sind Gesamtkapazitäten von 10 bis 160 kWh möglich – ideal für größere Wohngebäude und Gewerbeanlagen.

Details SBH

• Permanenter 50 A Lade- und Entladestrom
• Erweiterbar von 2 auf bis zu 8 Module je Einheit
• Bis zu 4 Einheiten parallel → 10–160 kWh Kapazität
• Zertifiziertes Mehrstufiges Schutzkonzept (u. a. VDE 2510-50)
• Geringes Modulgewicht: ca. 45 kg
• Einfache 1-Person-Installation (Plug-and-Play)
• Plug-and-Play-Verbindung zwischen den Batteriemodulen
• Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
• 10 Jahre Produktgarantie
