PV Komplettset 6 kWp – 12x JA Solar 500W Full Black & Kostal G3 S Plenticore mit Speicheroption

Das PV Komplettset mit 6 kWp kombiniert 12 leistungsstarke JA Solar 500 W Glas-Glas Full Black Solarmodule mit dem KOSTAL PLENTICORE G3 S Hybrid-Wechselrichter. Mit einer Gesamtleistung von 6 kWp bietet das Set eine leistungsstarke Photovoltaiklösung. Die moderne N-Typ-MBB-Halbzelltechnologie der bifazialen JA Solar Module verbindet eine hohe Energieausbeute mit robuster Glas-Glas-Bauweise und einer einheitlichen Full-Black-Optik. Die Module können zusätzlich rückseitig einfallendes Licht nutzen; der Mehrertrag hängt von den Installationsbedingungen ab. Dank Speicheroption lässt sich die Anlage um einen im Set angebotenen BYD Batteriespeicher oder KOSTAL HELIVOR HV Batteriespeicher erweitern, um den Eigenverbrauch zu erhöhen und Solarstrom effizienter zu nutzen.

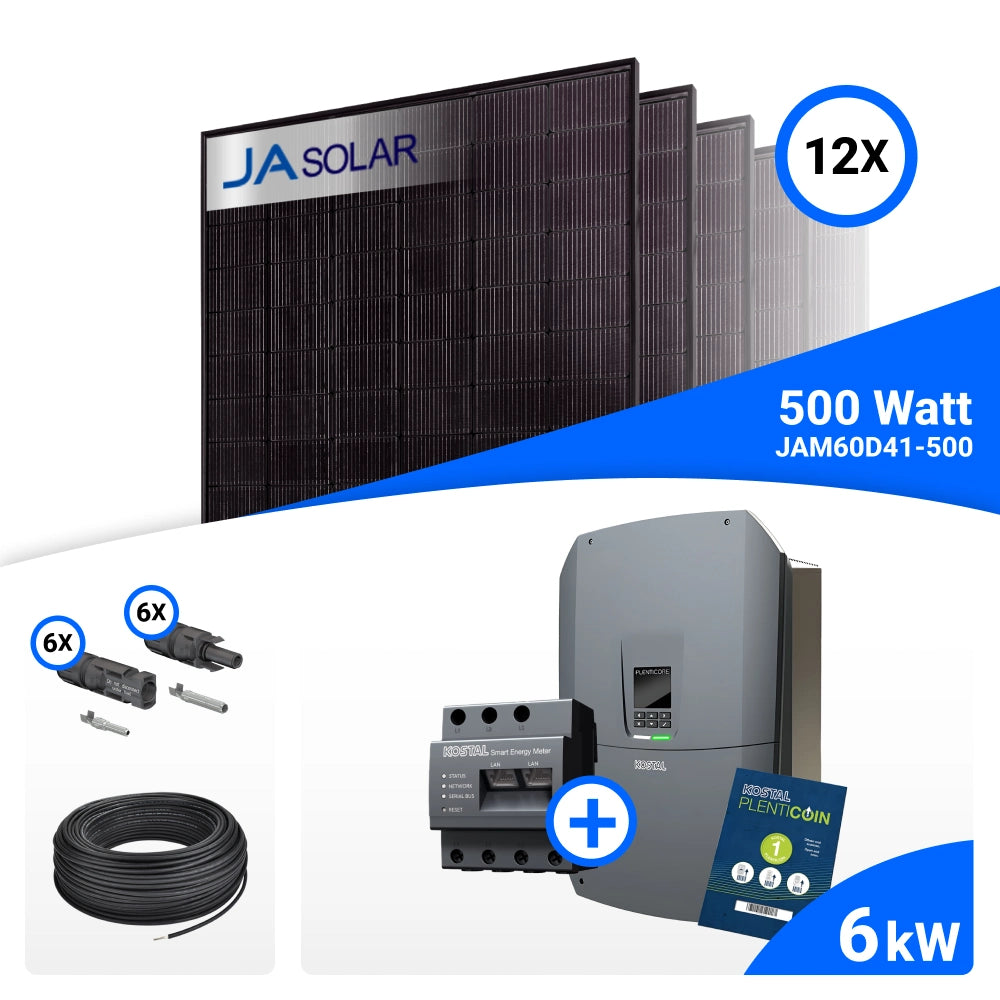

Lieferumfang:

12x JA Solar 500W Bifazial Glas-Glas Full Black JAM60D41 LB

1x Kostal G3 S Plenticore 4,0 bis 7,0 kW Wechselrichter

1x Kostal Smart Energy Meter G2/G3 - KSEM

1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)

1x 100m Rolle Solarkabel

6x Solarstecker Set

Auswahloption Speicher:

BYD HVS+ Battery-Box oder BYD HVM+ Battery-Box oder BYD HVB Battery-Box oder KOSTAL HELIVOR HV Batteriespeicher

inkl. 4x Kostal PLENTICOIN Karte DE

Der Lieferumfang kann in Abhängigkeit von der Konfiguration unterschiedlich ausfallen.

Vorteile des PV-Komplettsets:

• 6 kWp Gesamtleistung mit 12 leistungsstarken JA Solar 500 W Solarmodulen
• Moderne N-Typ-MBB-Halbzelltechnologie mit 22,6 % Modulwirkungsgrad unter STC
• Bifaziale Glas-Glas-Module zur Nutzung von vorderseitig und rückseitig einfallendem Licht
• Elegante Full-Black-Optik für ein einheitliches Erscheinungsbild auf dem Dach
• 3-phasiger KOSTAL PLENTICORE G3 S Hybrid-Wechselrichter für PV- und Speicheranwendungen
• Speicheroption: Auswahl aus den im Set angebotenen BYD Battery-Box und KOSTAL HELIVOR HV Speichern
• KOSTAL Smart Energy Meter zur Erfassung und Steuerung der Energieflüsse
• Wichtige Anschlusskomponenten inklusive: 100 m Solarkabel und Solarstecker gemäß Lieferumfang
• Flexibel konfigurierbares KOSTAL-System mit PLENTICOIN-Karten gemäß gewählter Konfiguration
• Modulare Speicherlösungen zur Anpassung an den individuellen Energiebedarf

Technische Daten:

JA Solar 500W Bifazial Glas-Glas Full Black JAM60D41 LB

• Modulleistung: 500 Wp (STC)
• Modell: JAM60D41-500/LB
• Modultechnologie: monokristalline N-Typ-MBB-Halbzellen, bifazial, Glas-Glas
• Zellzahl: 120 Halbzellen (6 × 20)
• Modulwirkungsgrad: 22,6 % (STC)
• Abmessungen: 1.953 × 1.134 × 30 mm
• Gewicht: 27,3 kg
• Optik: Full Black
• Glasaufbau: 2,0 mm Vorderglas und 2,0 mm Rückglas
• Spannung bei maximaler Leistung (Vmp): 38,26 V (STC)
• Strom bei maximaler Leistung (Imp): 13,07 A (STC)
• Leerlaufspannung (Voc): 45,00 V (STC)
• Kurzschlussstrom (Isc): 14,05 A (STC)
• Betriebstemperatur: −40 °C bis +85 °C
• Max. Systemspannung: 1.500 V DC
• Max. statische Belastung: 5.400 Pa Vorderseite / 2.400 Pa Rückseite
• Anschlussdose: IP68, 3 Bypass-Dioden
• Steckverbinder: QC4.10-351 / MC4-EVO2A
• Leistungstoleranz: 0 bis +3 %
• Temperaturkoeffizient Pmax: −0,290 %/°C
• Temperaturkoeffizient Voc: −0,250 %/°C
• Temperaturkoeffizient Isc: +0,045 %/°C
• Max. Reihensicherung: 30 A
• Bifazialität: 80 % ± 10 %
• Produktgarantie: 25 Jahre
• Leistungsgarantie: 30 Jahre linear; 1 % Degradation im ersten Jahr, danach 0,4 % jährlich

KOSTAL PLENTICORE G3 S Wechselrichter

• Basisleistung: 4,0 kW, optional erweiterbar auf 5,5 kW und 7,0 kW
• Max. PV-Leistung (cos φ = 1): Bis zu 10,25 kWp
• Nominale DC-Leistung: Bis zu 10,25 kW
• Bemessungseingangsspannung (UDC,r): 680 V
• Start-Eingangsspannung (UDCstart): 95 V
• Max. Systemspannung (UDCmax): 1.000 V
• MPP-Bereich bei Nennleistung: 170 - 800 V
• Max. Eingangsstrom: 17 A pro DC-Eingang
• Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
• Bemessungsleistung (PAC,r): Bis zu 7,0 kW
• Max. Ausgangsstrom: 11,2 A pro Phase
• Netzanschluss: 3N~, 230/400 V, 50 Hz
• Schutzart: IP65, Schutzklasse I
• Kühlprinzip: Geregelte Lüfter
• Geräuschemission: 39 dB(A)
• Betriebstemperaturbereich: -20°C bis +60°C
• Max. Aufstellhöhe: 2.000 m ü. NN

KOSTAL Smart Energy Meter G2/G3 – KSEM

• Messung: 3-phasige Echtzeit-Energiemessung
• Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
• Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
• Installation: Hutschienenmontage im Schaltschrank
• Schnittstellen: 2× LAN 2× RS485 (Modbus RTU)
• Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
• Gehäusematerial: Glasfaserverstärktes Polyamid
• Schutzklasse: II
• Messgenauigkeit: IEC 61557-12-konform

Solarkabel H1Z2Z2-K, 6 mm²

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Solarstecker Set

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit

BYD HVS+ Battery-Box

• Höchste Effizienz durch echte Serienschaltung
• Modulares Stecksystem ohne interne Verkabelung – flexibel und einfach
• Kobaltfreie Lithium-Eisen-Phosphat-Technologie (LFP) für maximale Sicherheit und Lebensdauer
• Kompatibilität mit führenden 1- und 3-Phasen-Wechselrichtern
• Erfüllt strengste Sicherheitsstandards (VDE 2510-50)
• Notstrom-, Ersatzstrom- und Off-Grid-Betrieb möglich

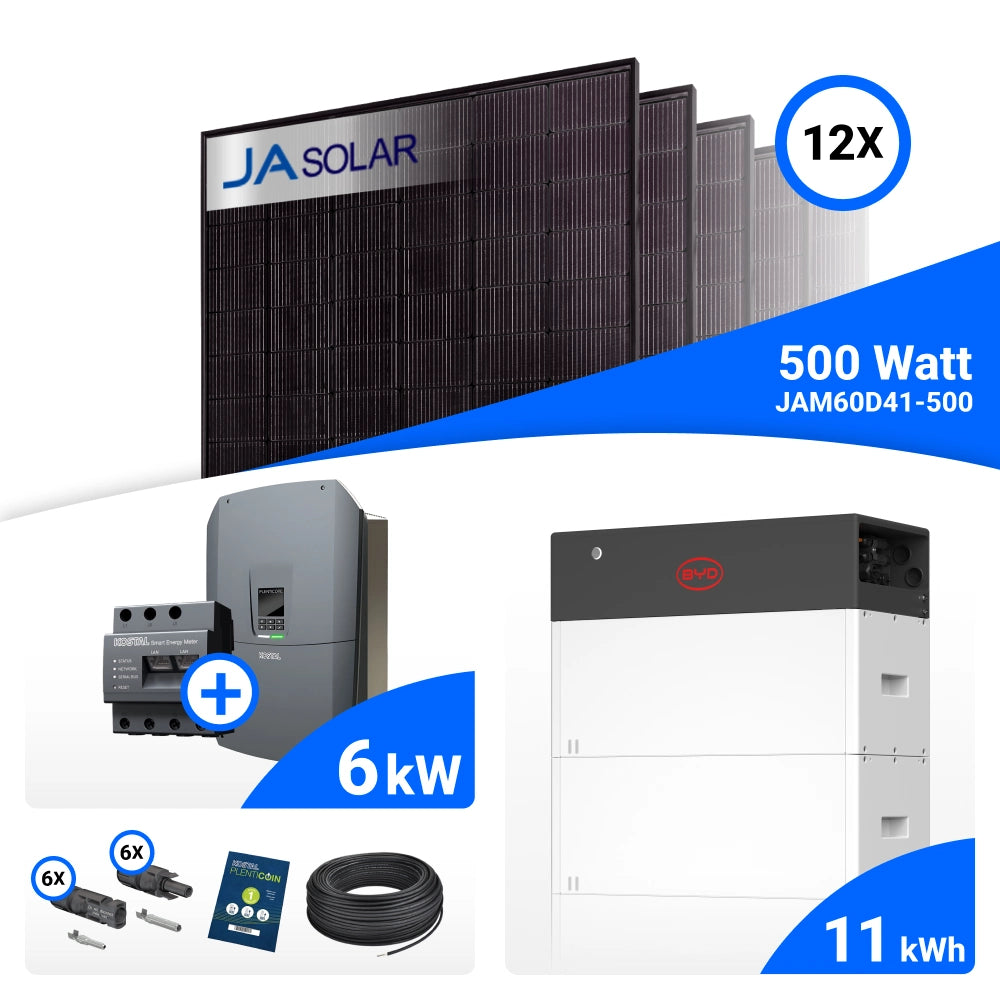

BYD HVM+ Battery-Box

• Bewährte Sicherheit: LFP-Technologie mit über 20 Jahren Erfahrung und Sicherheitsdesign vom Zell- bis zum Systemniveau.
• Intelligentes Energiemanagement: Automatische SOC-Anpassung, Fernwartung und OTA-Updates sorgen für dauerhaft hohe Effizienz.
• Effiziente Leistung: Wirkungsgrad ≥ 95 % und 50 A Dauerstrom für eine konstante Energieversorgung.
• Einfache Montage: Patentierte Stecktechnik ermöglicht eine schnelle Installation und flexible Erweiterung.
• Zertifiziert & robust: IP55-Schutz, geprüft nach VDE 2510-50, IEC 62619, CE und UN38.3.

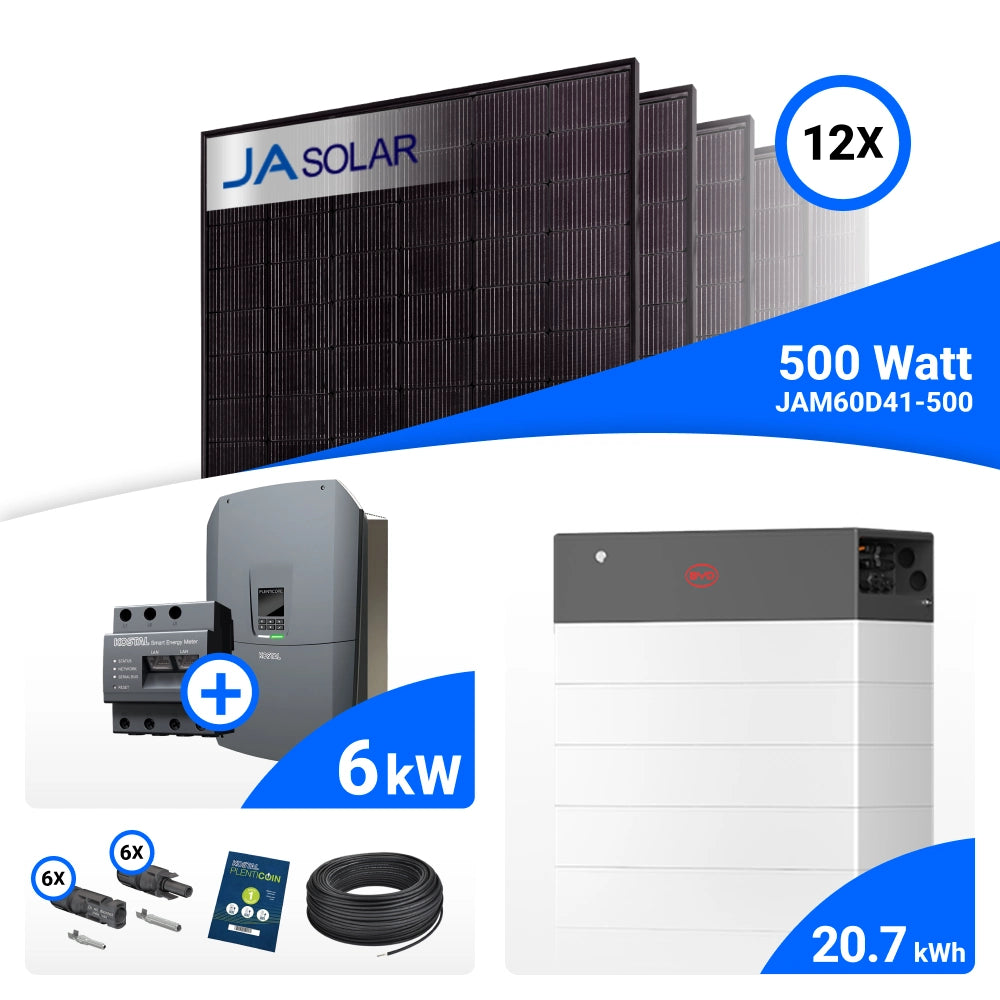

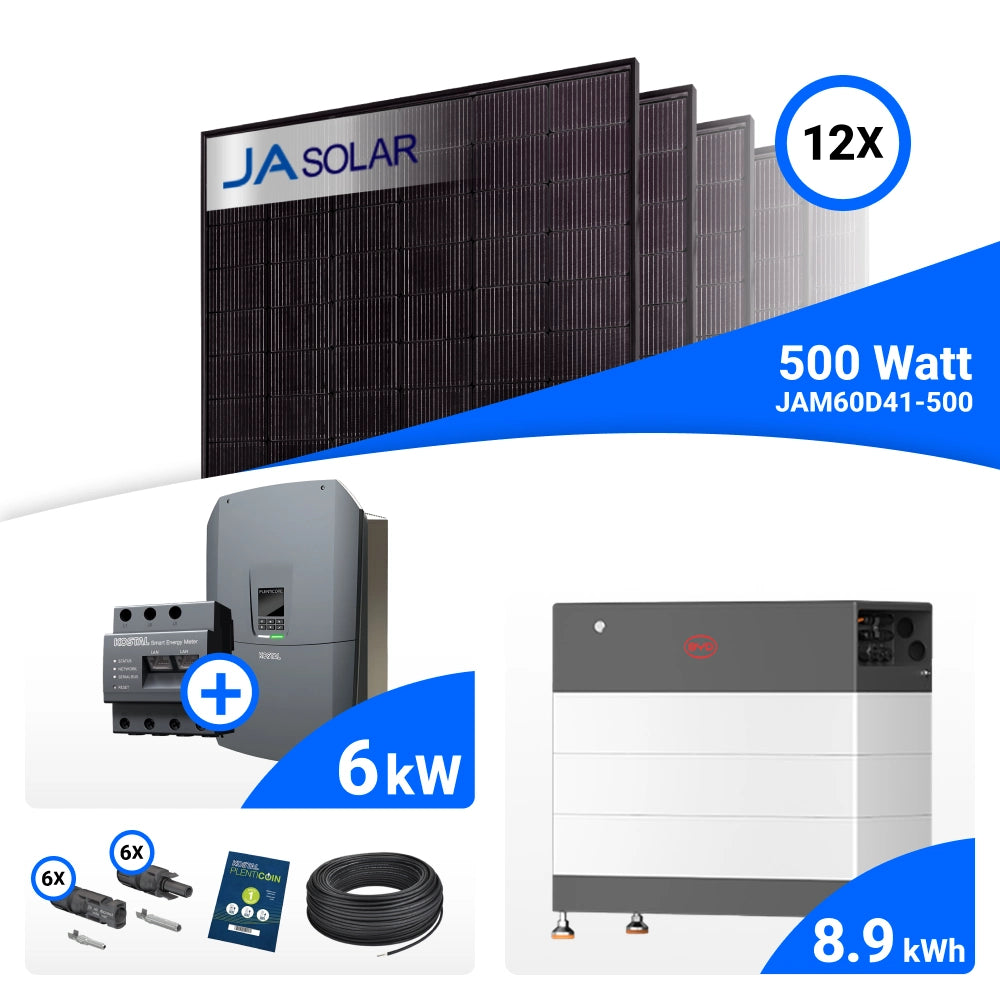

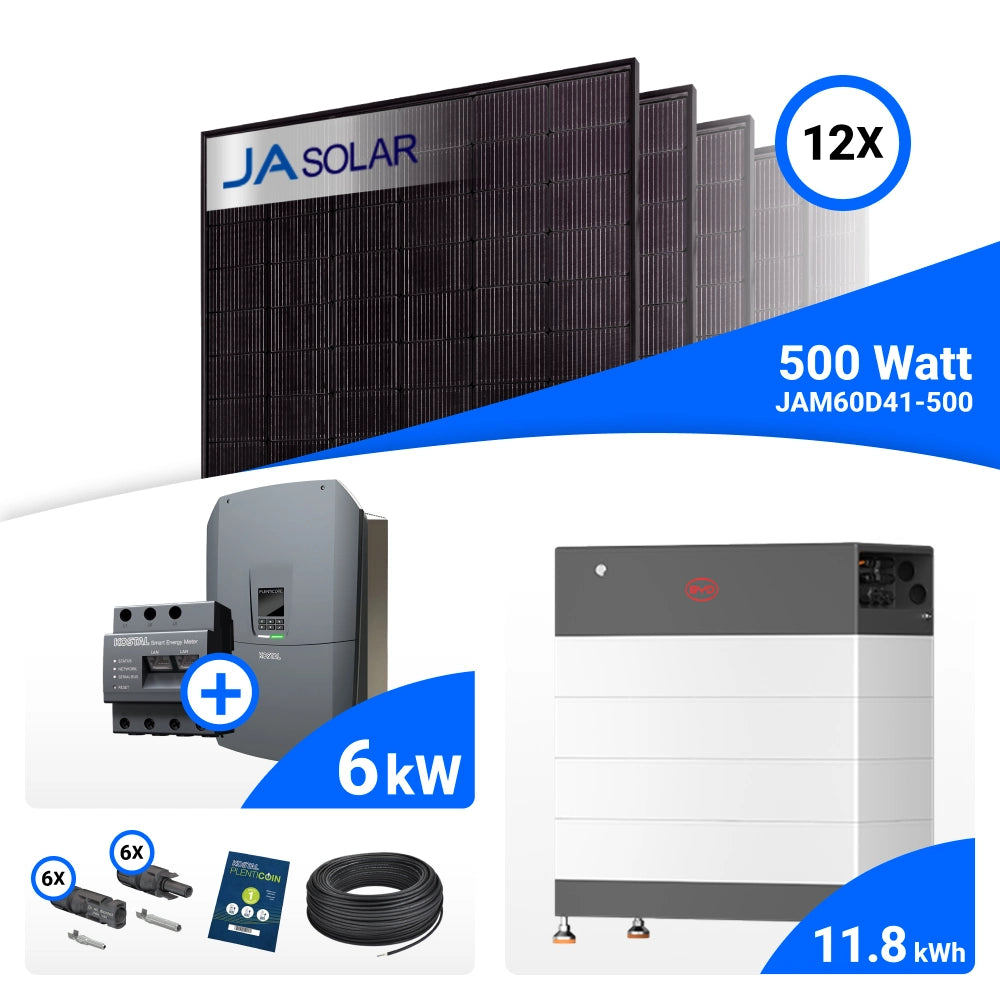

BYD HVB Battery-Box

• Leistung: Modularer Aufbau mit starker Lade- und Entladeleistung. Nennspannung 200–500 V für stabilen Betrieb unter Last.
• Skalierbarkeit: Erweiterbar von 5,9 kWh bis 29,6 kWh; bis zu 89 kWh durch Parallelschaltung möglich.
• Sicherheit: LiFePO₄-Zellen mit hoher Sicherheit, thermischer Stabilität und langer Lebensdauer. Integrierter Schutz vor Über-/Unterspannung, Überstrom und Überhitzung.
• Kompaktheit & Installation: Module unter 30 kg, einfache Montage durch eine Person; Turmaufbau zur Bodenmontage.
• Notstromfähigkeit: Unterstützt Backup- und Off-Grid-Betrieb mit kompatiblen Hybridwechselrichtern.
• Smarte Integration: Kompatibel mit gängigen Energiemanagementsystemen.
• Garantie: 10 Jahre Herstellergarantie.

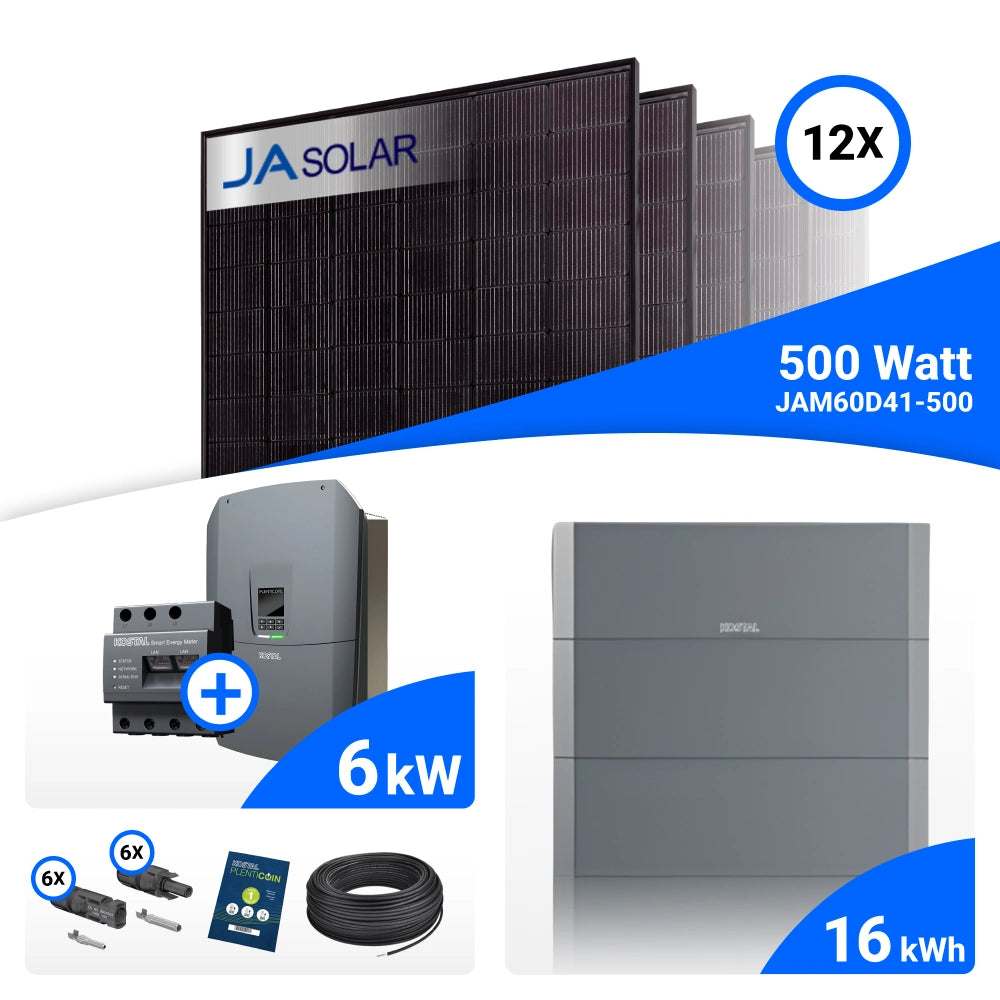

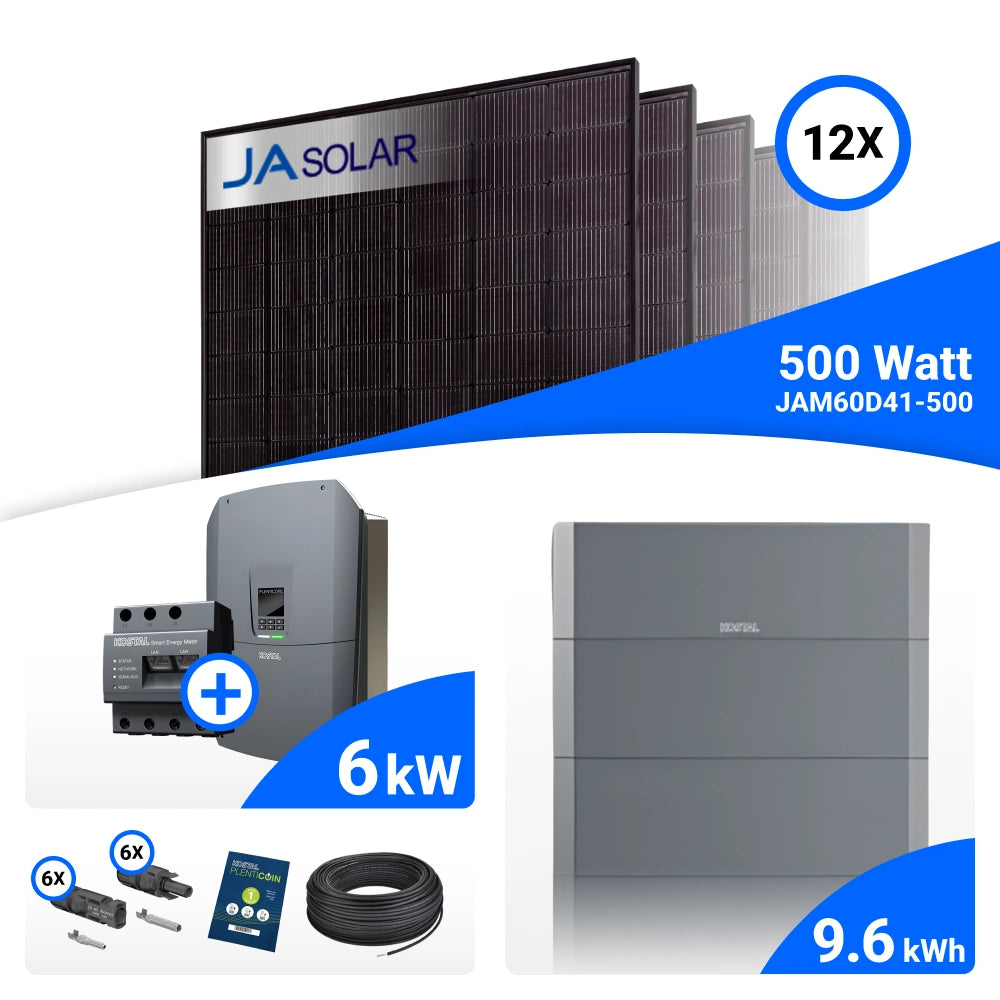

KOSTAL HELIVOR HV Batteriespeicher

• Nutzbare Kapazität bei 100 % DoD: 6,4 / 9,6 / 12,8 / 16,0 / 19,2 / 22,4 / 25,6 / 28,8 kWh
• Nutzbare Kapazität bei 95 % DoD: 6,1 / 9,1 / 12,2 / 15,2 / 18,2 / 21,3 / 24,3 / 27,4 kWh
• Zelltechnologie: Lithium-Eisenphosphat (LFP)
• Batteriemodul: 3,2 kWh, 64 V, 50 Ah; Gewicht 36,4 kg
• Modularer Aufbau: 2–9 Batteriemodule pro Turm
• Nennspannung: 128–576 V, abhängig von der Ausbaustufe
• Spannungsbereich: 120–657 V, abhängig von der Ausbaustufe
• Max. Lade-/Entladestrom des Batteriesystems: 50 / 50 A
• Max. Spitzenstrom: 65 A für 5 Sekunden
• Zykluswirkungsgrad: ≥ 96 %
• Ladetemperaturbereich: −10 °C bis +55 °C
• Entladetemperaturbereich: −20 °C bis +55 °C
• Schutzart: IP65
• Schnittstelle zum Wechselrichter: RS485
• Abmessungen (B × T × H): 610 × 240 × 670–2.000 mm, abhängig von der Ausbaustufe
• Systemgewicht: 93–348 kg, abhängig von der Ausbaustufe
• Parallelschaltung: bis zu 8 Türme; Gesamtkapazität bis zu 230,4 kWh
• Garantie: 10 Jahre KOSTAL Garantie
