𝗪𝗶𝗰𝗵𝘁𝗶𝗴𝗲𝗿 𝗛𝗶𝗻𝘄𝗲𝗶𝘀 𝗳ü𝗿 𝗱𝗶𝗲 𝗜𝗻𝘀𝘁𝗮𝗹𝗹𝗮𝘁𝗶𝗼𝗻 𝘃𝗼𝗻 𝗕𝗬𝗗+ 𝗕𝗮𝘁𝘁𝗲𝗿𝗶𝗲𝗻:
Bei der neuesten Generation der BYD-Batterien (HVS+/HVM+) ist es erforderlich, beim Betrieb eines einzelnen Batterieturms, den im Lieferumfang enthaltenen Anschlusswiderstand mit einzubauen.

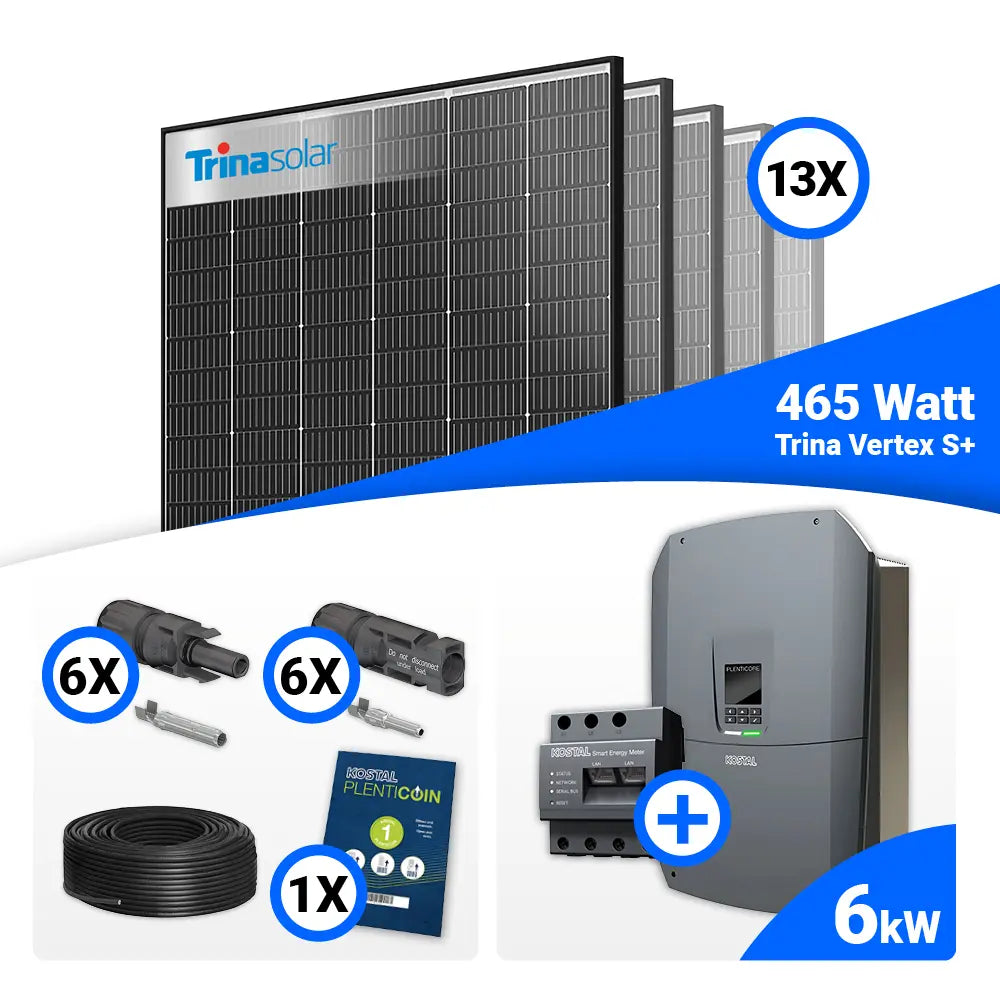

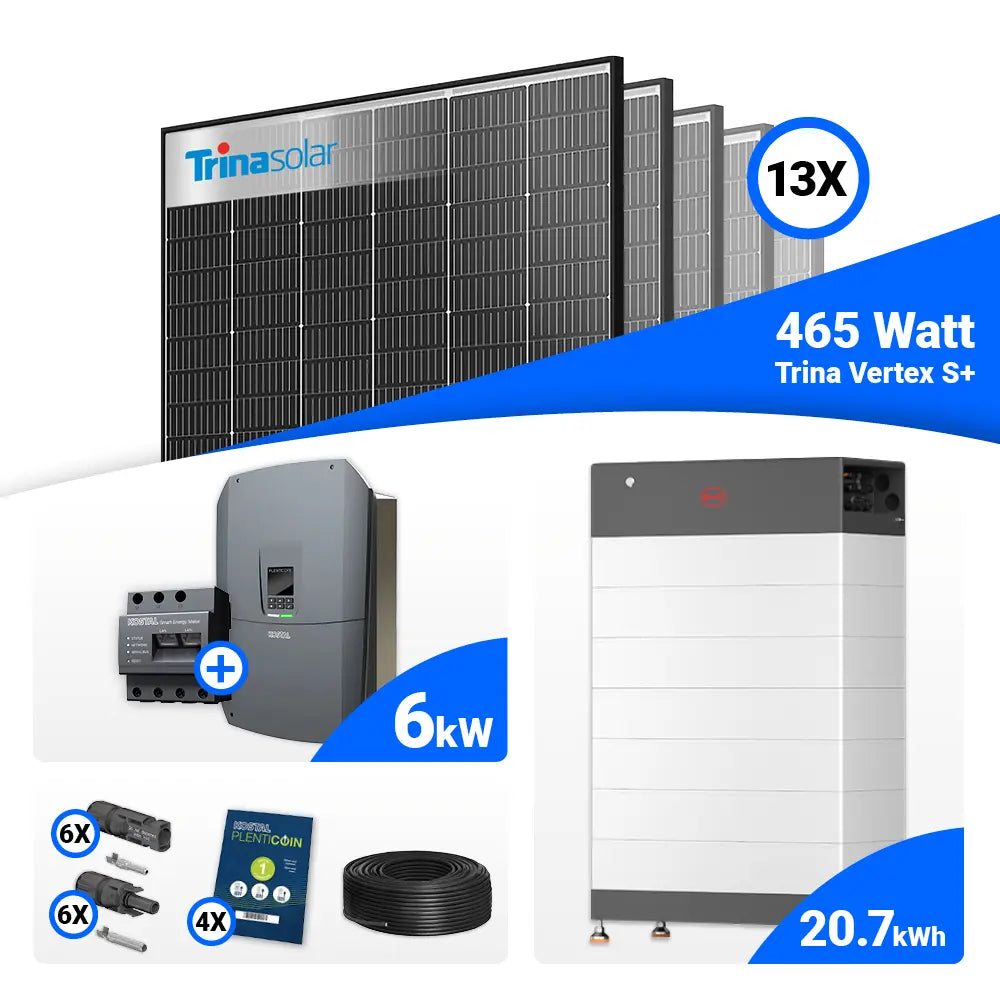

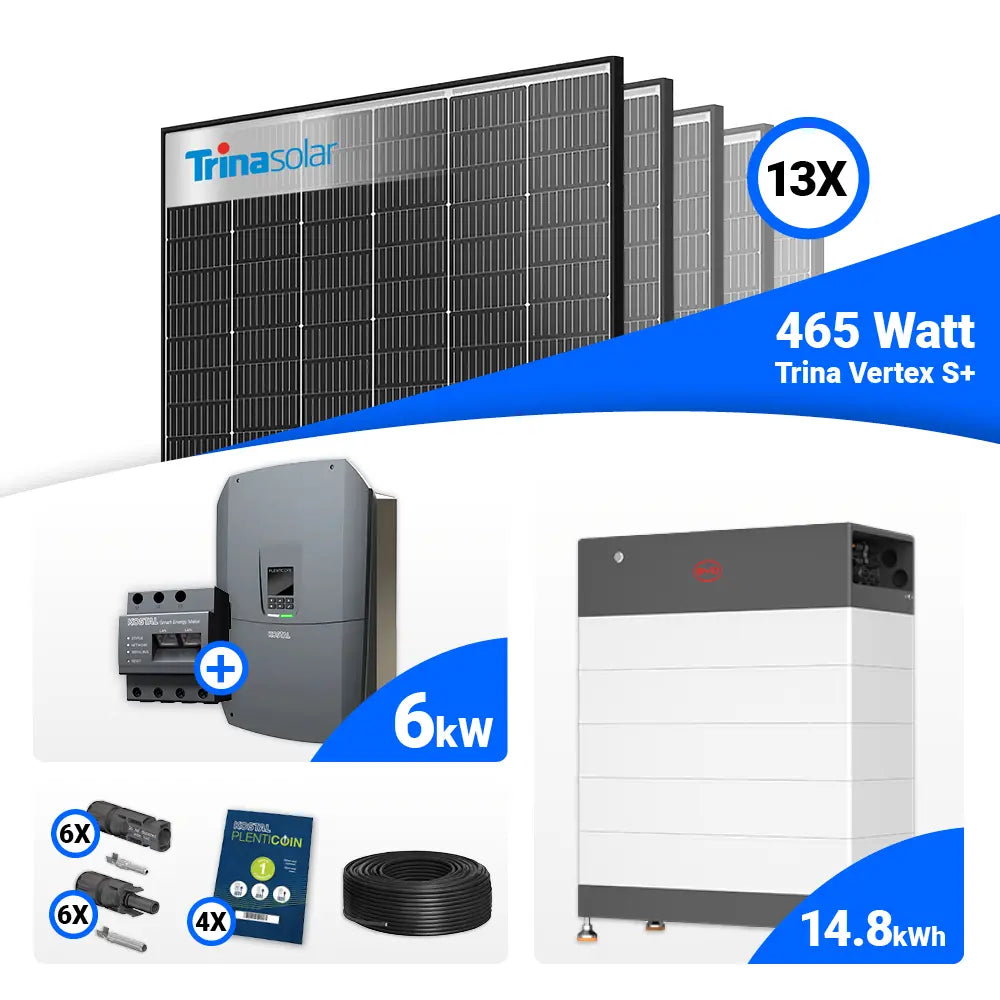

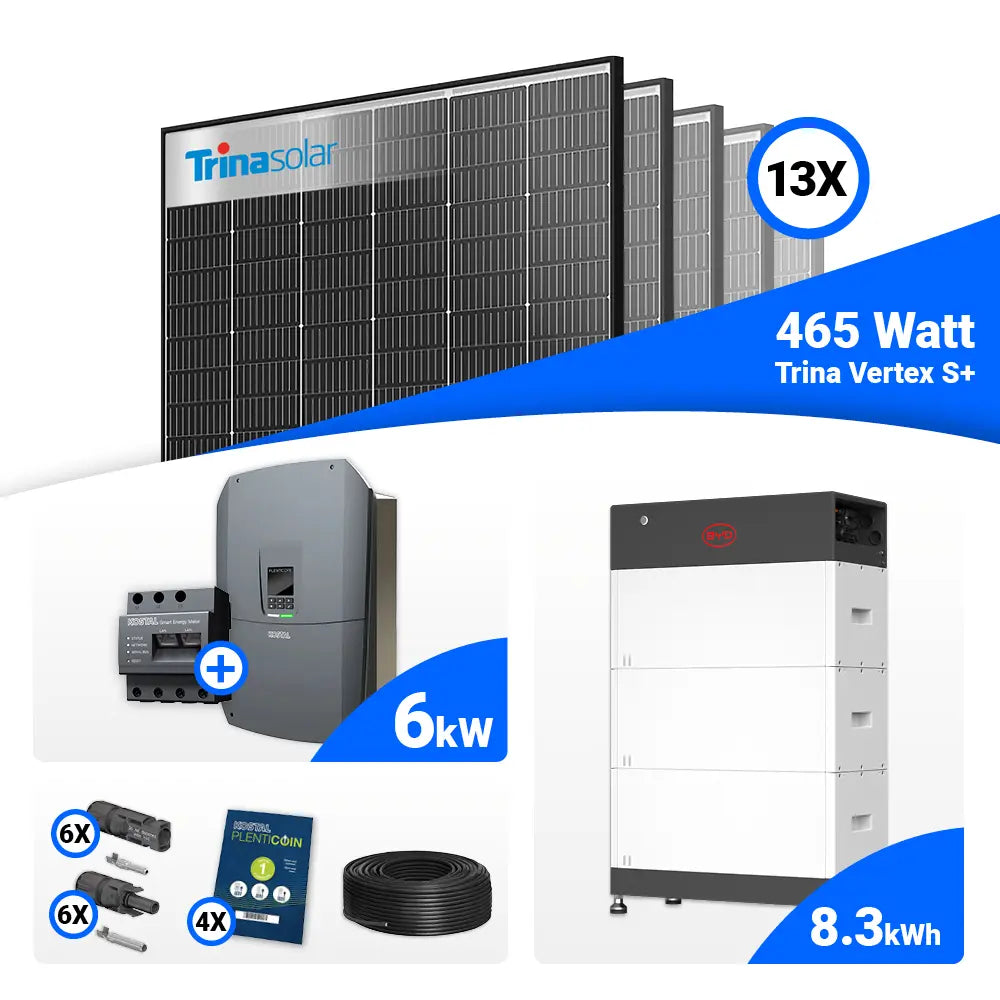

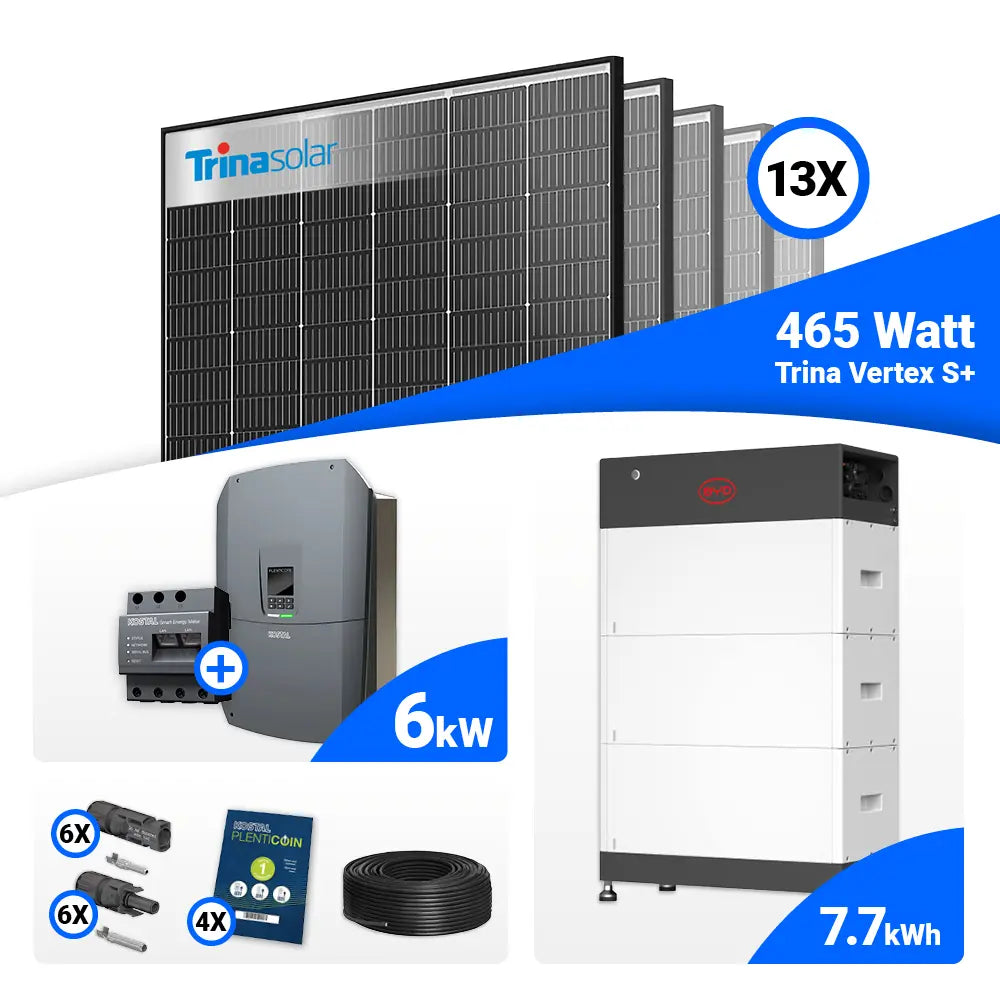

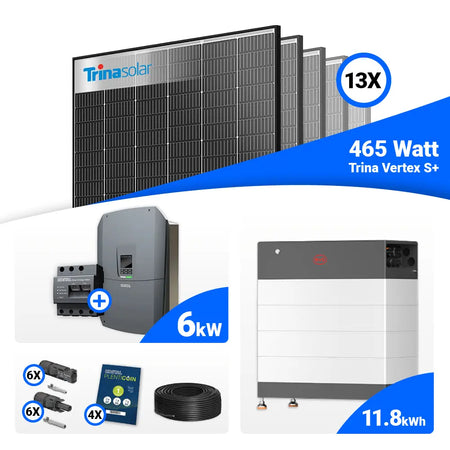

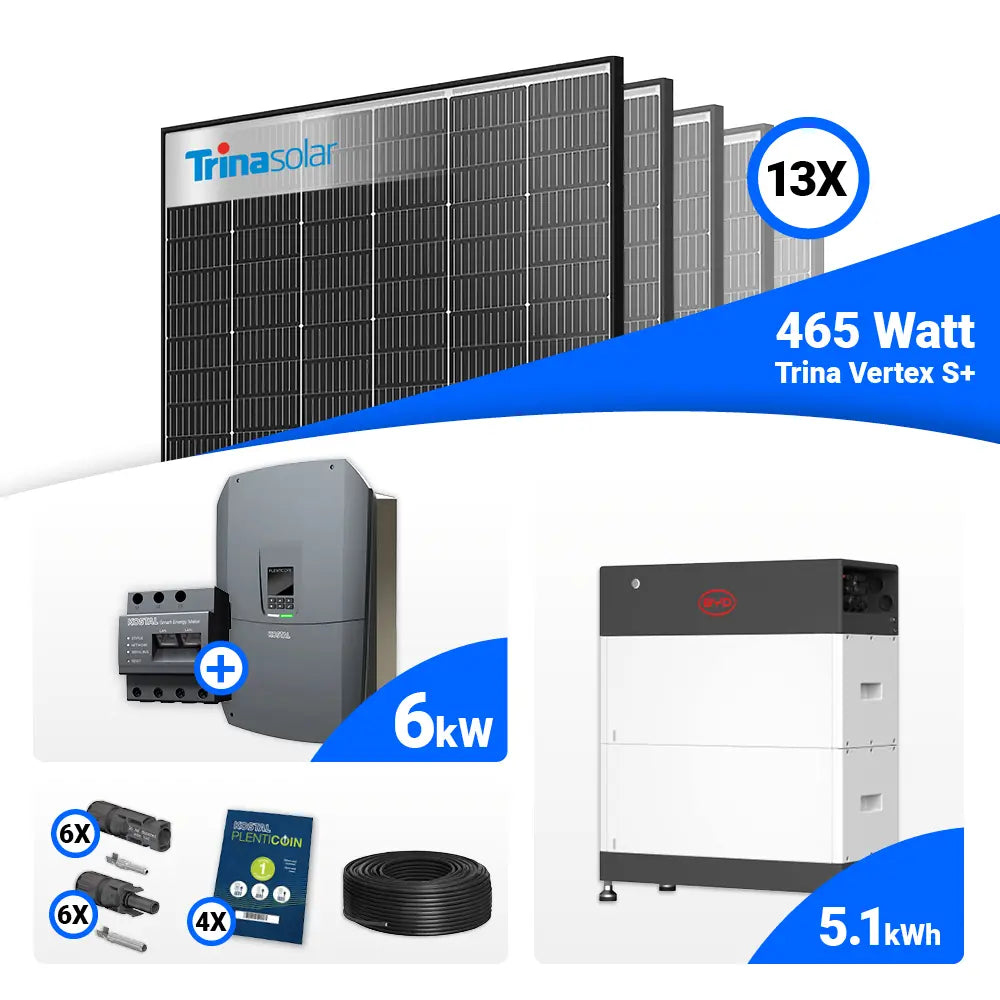

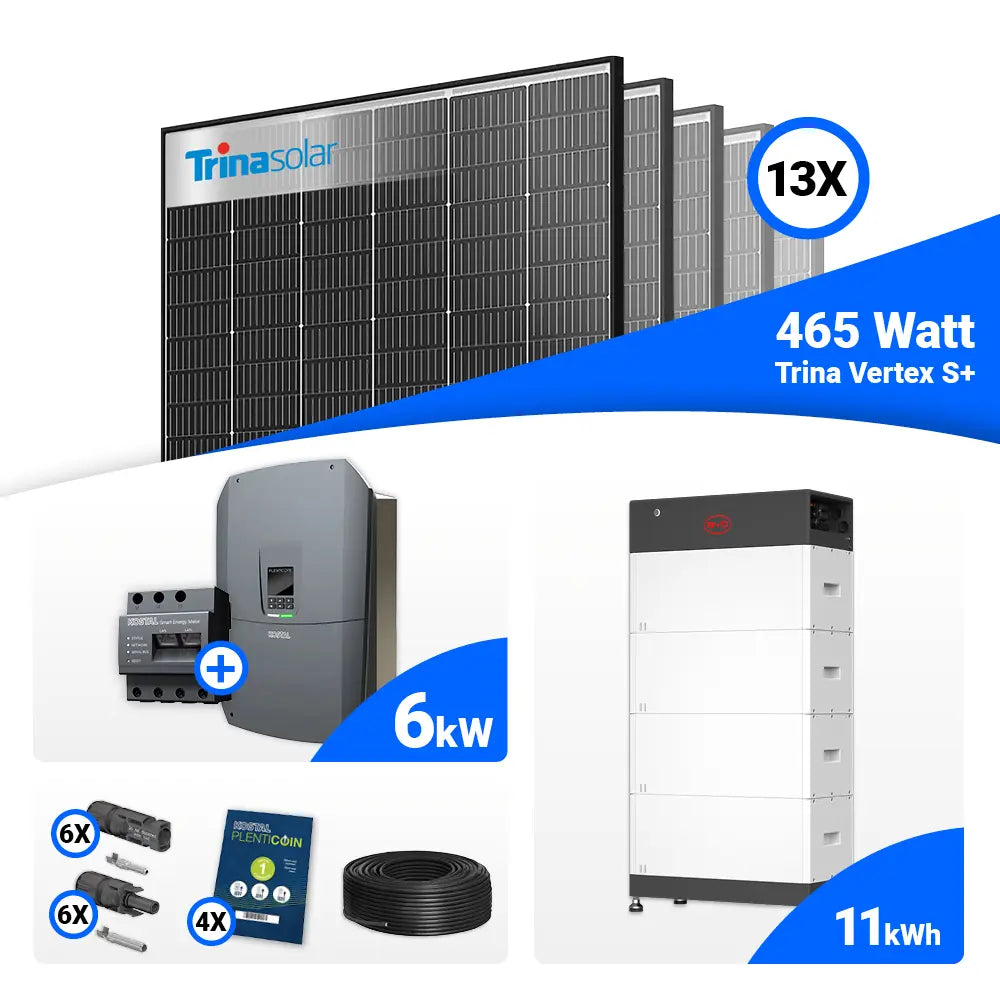

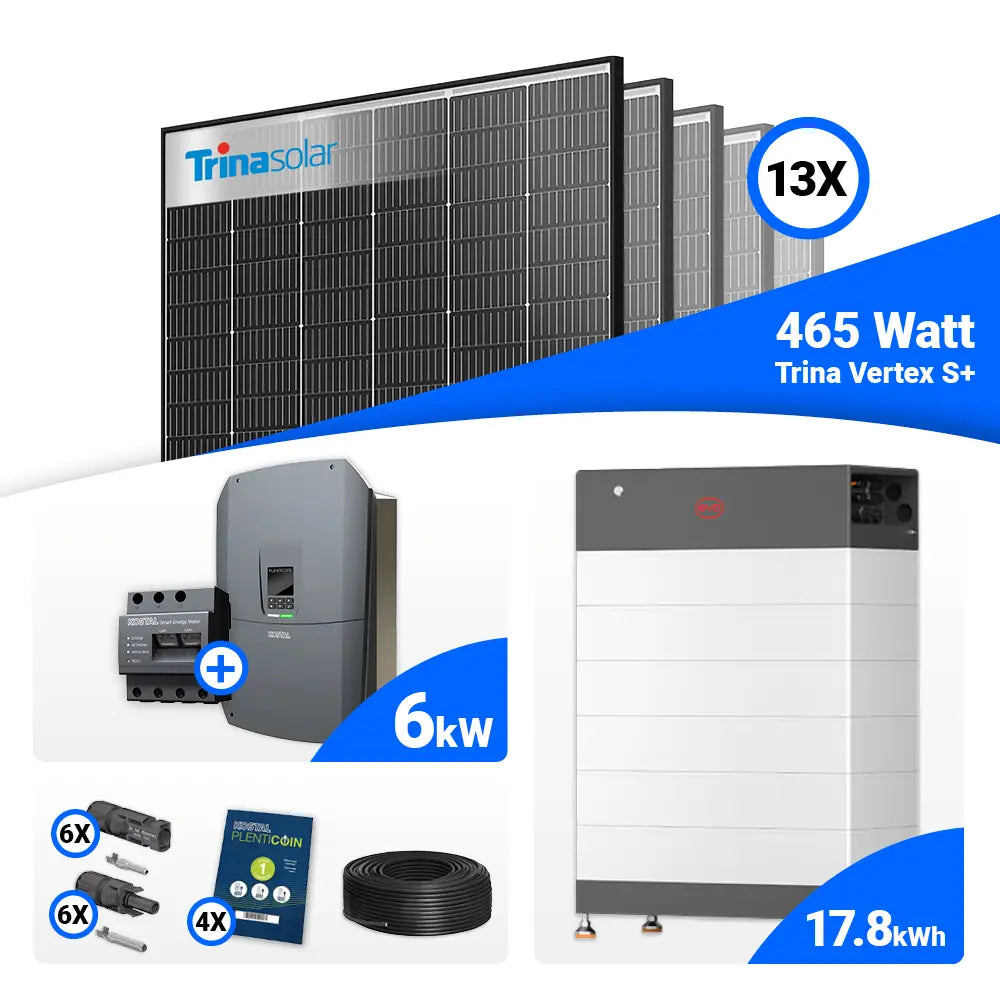

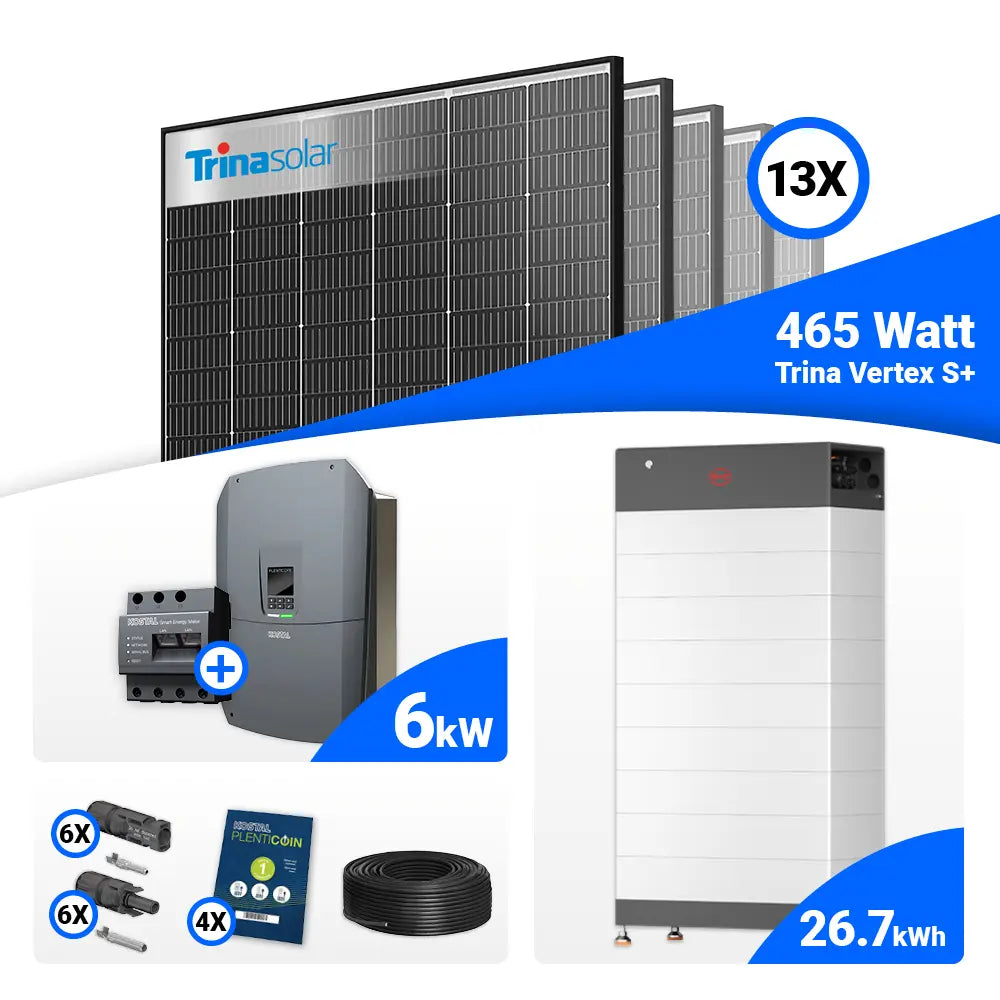

Lieferumfang:
13x Trina Vertex S+ 465W Black Frame TSM-465 NEG9R.28
1x Kostal G3 S Plenticore 4,0 bis 7,0 kW Wechselrichter
1x Kostal Smart Energy Meter G2/G3 - KSEM
1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)
1x 100m Rolle Solarkabel
6x MC4 Stecker Set

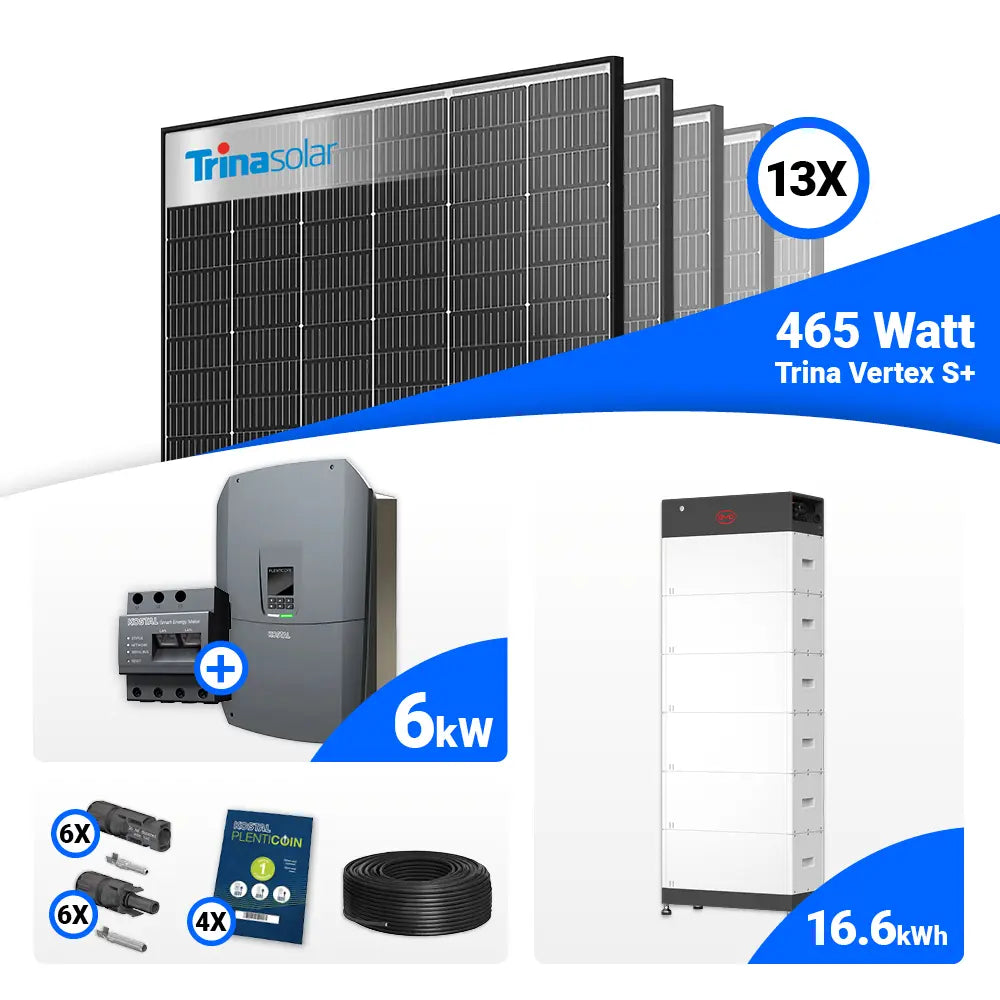

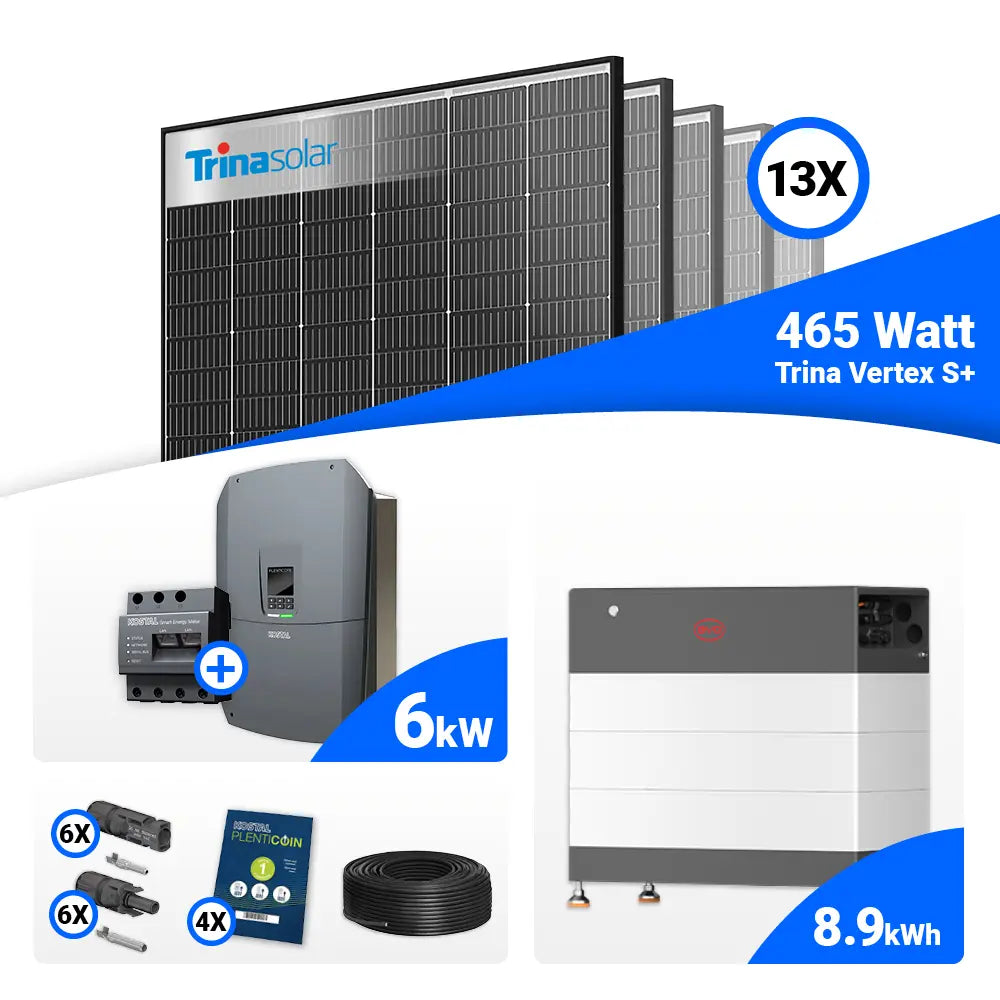

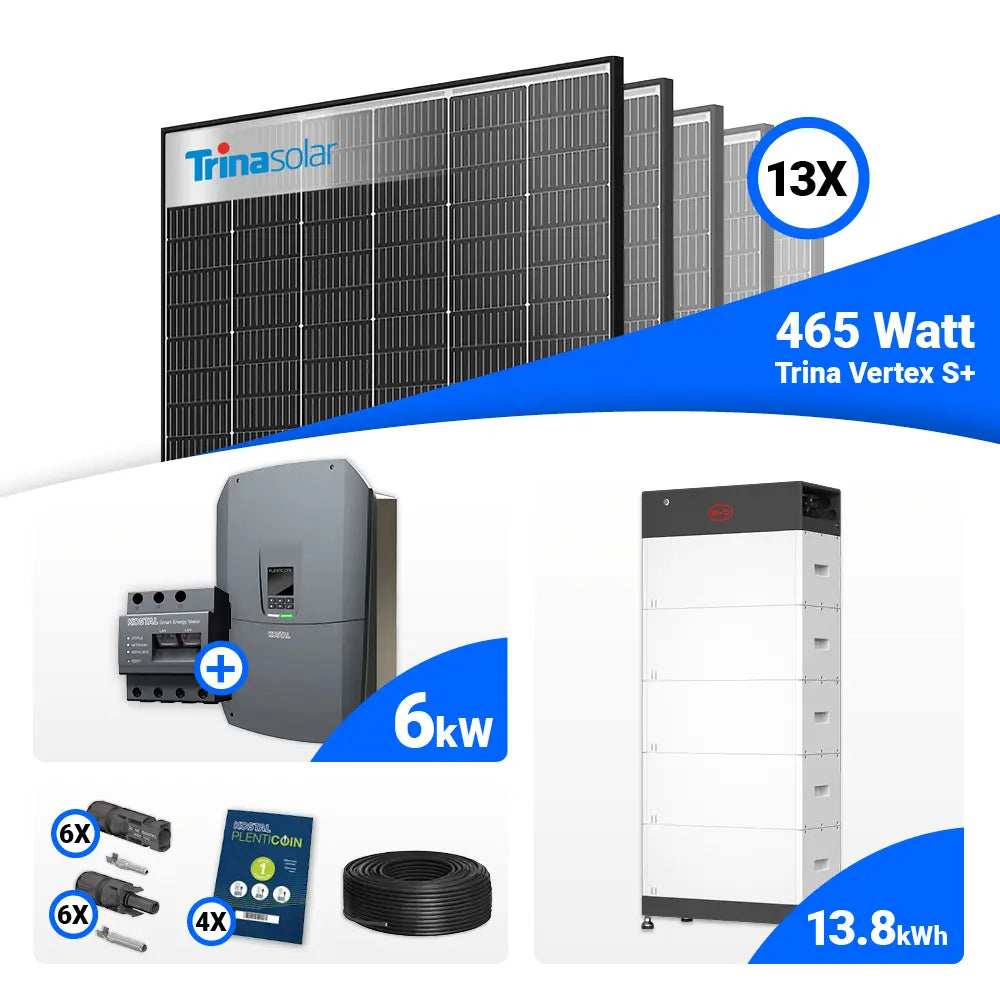

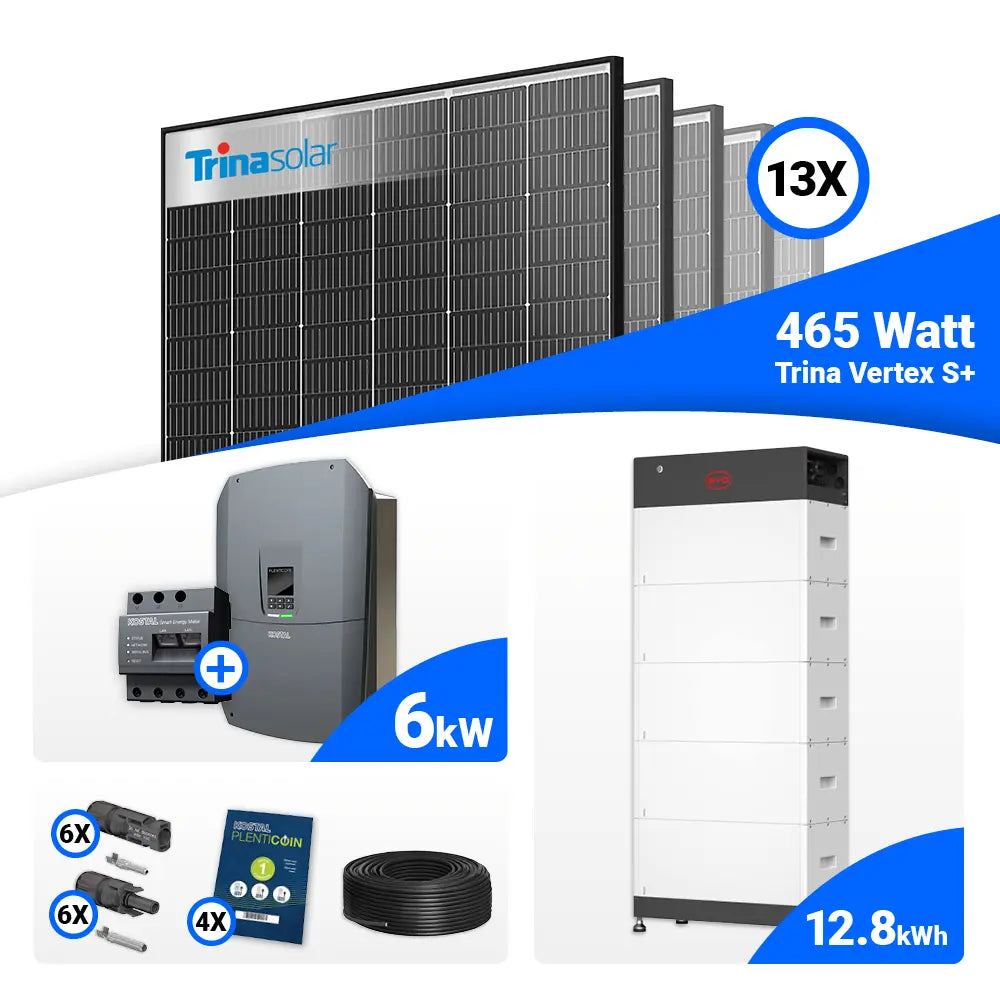

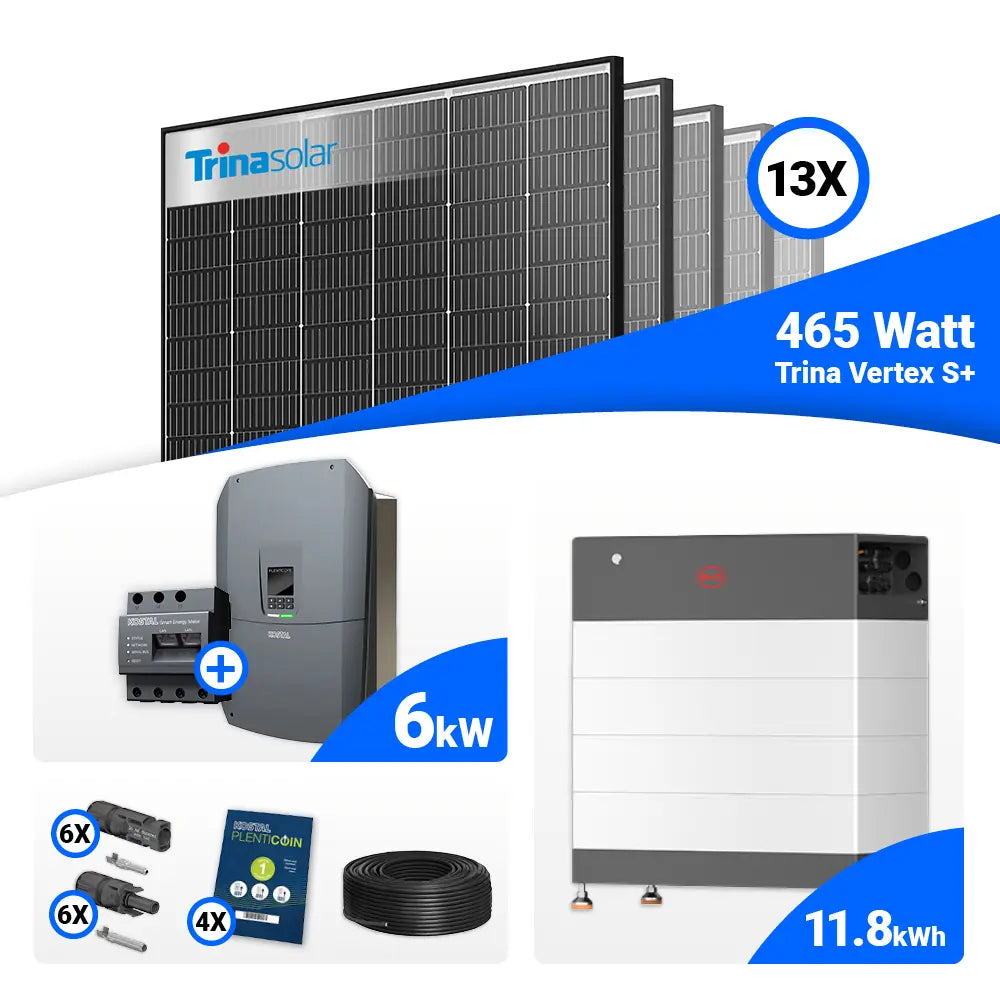

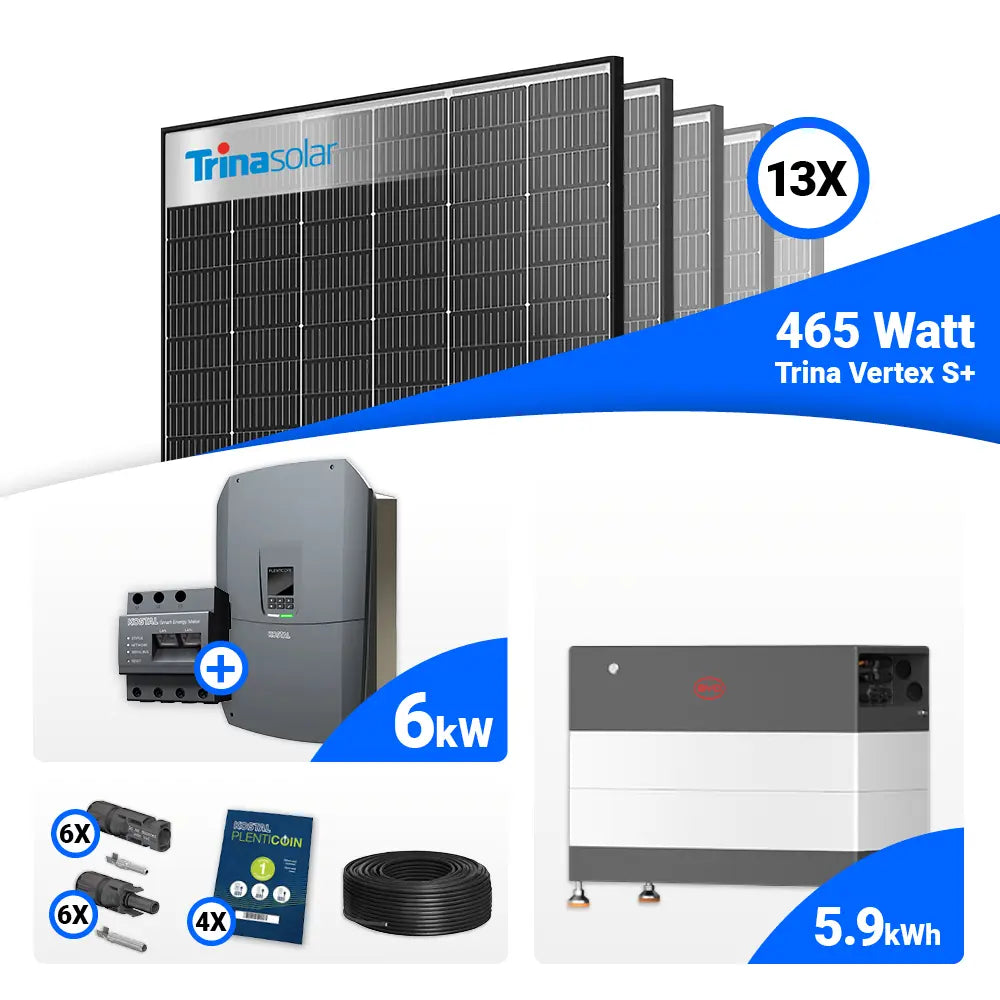

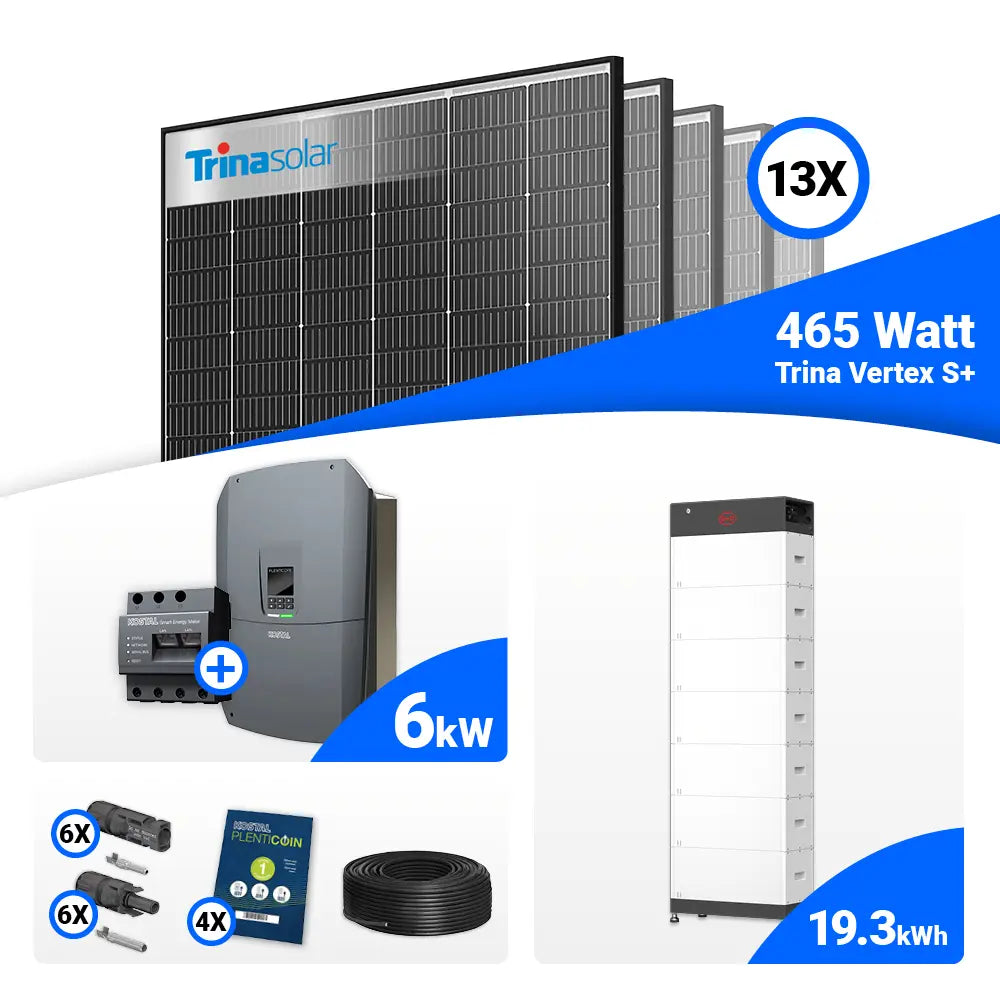

Speicher optional wählbar: BYD HVS+ Battery-Box oder BYD HVM+ Battery-Box
inkl. 4x Kostal PLENTICOIN Karte DE
Trina Vertex S+ 465 W Black Frame
Das Trina Vertex S+ 465 W Black Frame (TSM-465 NEG9R.28) ist ein leistungsstarkes Doppelglas-Solarmodul mit moderner N-Typ i-TOPCon-Technologie. Mit einer Nennleistung von 465 W und einem Wirkungsgrad von bis zu 23,3 % bietet es hohe Energieerträge auf kleiner Fläche. Die Multi-Busbar-Technologie sorgt für verbesserte Stromableitung und erhöhte Zuverlässigkeit, während die robuste Doppelglas-Konstruktion optimalen Schutz vor Umwelteinflüssen gewährleistet. Dank geringer Degradation (1 % im ersten Jahr, danach nur 0,4 % jährlich) sowie 25 Jahren Produkt- und 30 Jahren Leistungsgarantie ist das Modul eine langlebige und effiziente Lösung für Wohn- und Gewerbedächer.
Kostal G3 S Wechselrichter – Intelligente Technologie für hohe Energieeffizienz
Der Kostal G3 S Wechselrichter überzeugt durch eine effiziente und zuverlässige Umwandlung von Solarstrom. Moderne Technologie und intelligente Steuerungsfunktionen optimieren die Nutzung der erzeugten Energie und tragen zur Steigerung des Eigenverbrauchs bei. Seine robuste Bauweise und die smarte Systemintegration machen ihn zu einer zukunftssicheren Lösung für nachhaltige Photovoltaikanlagen.
Kostal Smart Energy Meter G2 – Präzise Messung für optimiertes Energiemanagement
Der KOSTAL Smart Energy Meter G2 ermöglicht eine exakte Echtzeit-Erfassung von Verbrauch und Einspeisung. In Verbindung mit KOSTAL Wechselrichtern unterstützt er eine intelligente Leistungsregelung und sorgt durch die kontinuierliche 24-Stunden-Überwachung für maximale Transparenz. Die nahtlose Integration in Anlagen mit mehreren Wechselrichtern macht ihn zur idealen Ergänzung für private und gewerbliche Energiesysteme.
Solarkabel H1Z2Z2-K, 6 mm² – Langlebige und sichere PV-Verkabelung
Das H1Z2Z2-K Solarkabel mit 6 mm² Leiterquerschnitt wurde speziell für den dauerhaften Einsatz in Photovoltaikanlagen entwickelt. Es überzeugt durch hohe Leitfähigkeit, UV- und Witterungsbeständigkeit sowie eine zuverlässige Performance auch unter extremen Bedingungen – für eine sichere und effiziente Energieübertragung.
MC4 Stecker Set – Robuste Verbindungslösung für PV-Systeme
Das MC4 Stecker Set sorgt für stabile, wetterbeständige und verlustarme Modulverbindungen. Hochwertige Materialien reduzieren Übergangswiderstände und gewährleisten eine dauerhaft zuverlässige Stromübertragung. Gleichzeitig ermöglicht das durchdachte Stecksystem eine schnelle Installation und flexible Erweiterung bestehender Photovoltaikanlagen.
Details zum Solarmodul:
- Zellentyp: N-Typ i-TOPCon monokristallin
- Pmax (Peakleistung): 465 W
- Voc: 54,2 V
- Vmp: 45,8 V
- Isc: 10,85 A
- Imp: 10,16 A
- Modulwirkungsgrad: ca. 23,3 %
- Isc-Temperaturkoeffizient: +0,04 % / °C
- Voc-Temperaturkoeffizient: −0,24 % / °C
- Pmax-Temperaturkoeffizient: −0,29 % / °C
- Maximale Systemspannung: DC 1500 V
- Betriebstemperatur: −40 °C bis +70 °C
- Max. Strangsicherung: 25 A
- Max. statische Belastung (Vorderseite): 5400 Pa
- Max. statische Belastung (Rückseite): 4000 Pa
- Abmessungen (L × B × H): 1762 × 1134 × 30 mm
- Gewicht: ca. 21,0 kg
- Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie
Details zum Wechselrichter:
- Basisleistung: 4,0 kW, optional erweiterbar auf 5,5 kW und 7,0 kW
- Max. PV-Leistung (cos φ = 1): Bis zu 10,25 kWp
- Nominale DC-Leistung: Bis zu 10,25 kW
- Bemessungseingangsspannung (UDC,r): 680 V
- Start-Eingangsspannung (UDCstart): 95 V
- Max. Systemspannung (UDCmax): 1.000 V
- MPP-Bereich bei Nennleistung: 170 - 800 V
- Max. Eingangsstrom: 17 A pro DC-Eingang
- Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
- Bemessungsleistung (PAC,r): Bis zu 7,0 kW
- Max. Ausgangsstrom: 11,2 A pro Phase
- Netzanschluss: 3N~, 230/400 V, 50 Hz
- Schutzart: IP65, Schutzklasse I
- Kühlprinzip: Geregelte Lüfter
- Geräuschemission: 39 dB(A)
- Betriebstemperaturbereich: -20°C bis +60°C
- Max. Aufstellhöhe: 2.000 m ü. NN
Details zu Smartmeter:
- Messung: 3-phasige Echtzeit-Energiemessung
- Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
- Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
- Installation: Hutschienenmontage im Schaltschrank
- Schnittstellen:
- 2× LAN
- 2× RS485 (Modbus RTU)
- Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
- Gehäusematerial: Glasfaserverstärktes Polyamid
- Schutzklasse: II
- Messgenauigkeit: IEC 61557-12-konform
Details zu Solarkabel:
- Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
- Isolationswiderstand min. bei 20°C: 580 MΩ/km
- Strombelastbarkeit: Geprüft nach EN 50618
- Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
- UV-Beständigkeit: Geprüft nach EN 50618
- Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
- Erwartete Lebensdauer: 25 Jahre
Details zu MC4 Stecker:
- Nennspannung: Bis zu 1000 V
- Nennstrom: Bis zu 30 A
- Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
- Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
- Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit
OPTIONAL mit Speicher:
BYD Battery-Box Premium HVS+ – Kompakter Hochvolt-Speicher
Die BYD Battery-Box Premium HVS+ steht für die nächste Entwicklungsstufe der erfolgreichen Speicherreihe. Mit erhöhter Kapazität und modernster Zelltechnologie bietet sie mehr Leistung bei gleichzeitig schlankerem Design. Das Gewicht wurde um fast 30 % reduziert, die Bautiefe um 8 cm verringert – für eine deutlich einfachere und platzsparende Installation. Durch die Schutzklasse IP55 ist die HVS+ sowohl im Innen- als auch im Außeneinsatz zuverlässig einsetzbar.
Details:
- Höchste Effizienz durch echte Serienschaltung
- Modulares Stecksystem ohne interne Verkabelung – flexibel und einfach
- Kobaltfreie Lithium-Eisen-Phosphat-Technologie (LFP) für maximale Sicherheit und Lebensdauer
- Kompatibilität mit führenden 1- und 3-Phasen-Wechselrichtern
- Erfüllt strengste Sicherheitsstandards (VDE 2510-50)
- Notstrom-, Ersatzstrom- und Off-Grid-Betrieb möglich
BYD Battery-Box Premium HVM+ – Fortschrittliches Turmsystem für flexible Energiespeicherung
Die HVM+ vereint modernes Design mit ausgereifter Technologie. Das vertikal stapelbare Turmsystem ermöglicht eine platzsparende und leistungsstarke Speicherung von Energie – ideal für Wohngebäude und Gewerbeanwendungen. Dank der bewährten, cobaltfreien LFP-Zellchemie überzeugt das System durch höchste Sicherheit, Stabilität und eine lange Lebensdauer.
Details:
-
Bewährte Sicherheit: LFP-Technologie mit über 20 Jahren Erfahrung und Sicherheitsdesign vom Zell- bis zum Systemniveau.
-
Intelligentes Energiemanagement: Automatische SOC-Anpassung, Fernwartung und OTA-Updates sorgen für dauerhaft hohe Effizienz.
-
Effiziente Leistung: Wirkungsgrad ≥ 95 % und 50 A Dauerstrom für eine konstante Energieversorgung.
-
Einfache Montage: Patentierte Stecktechnik ermöglicht eine schnelle Installation und flexible Erweiterung.
-
Zertifiziert & robust: IP55-Schutz, geprüft nach VDE 2510-50, IEC 62619, CE und UN38.3.
