Anwendung:
Unsere Montagesets sind jeweils für Modulreihen bestimmt und können dadurch einfach kombiniert werden. Besteht die geplante Solaranlage also aus fünf Modulreihen à fünf Modulen, kann drei mal das Montageset für fünf Module ausgewählt werden. Für Modulreihen mit mehr als 6 Modulen können die Sets kombiniert werden und müssen jeweils um zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden. Beispiel: Bei einer Modulreihe mit neun Modulen, wähle das Montageset mit vier Modulen sowie das Set mit fünf Modulen und füge zwei Schienenverbindern und zwei Mittelklemmen hinzu.

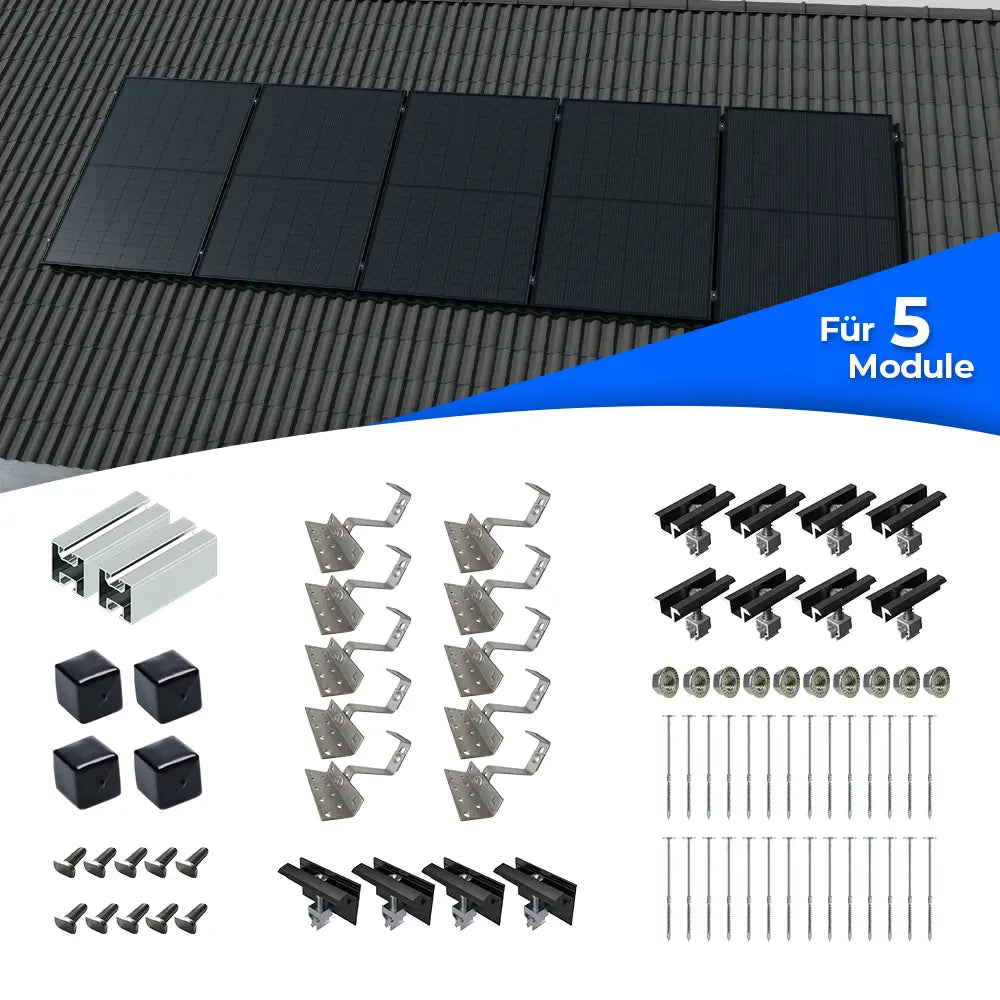

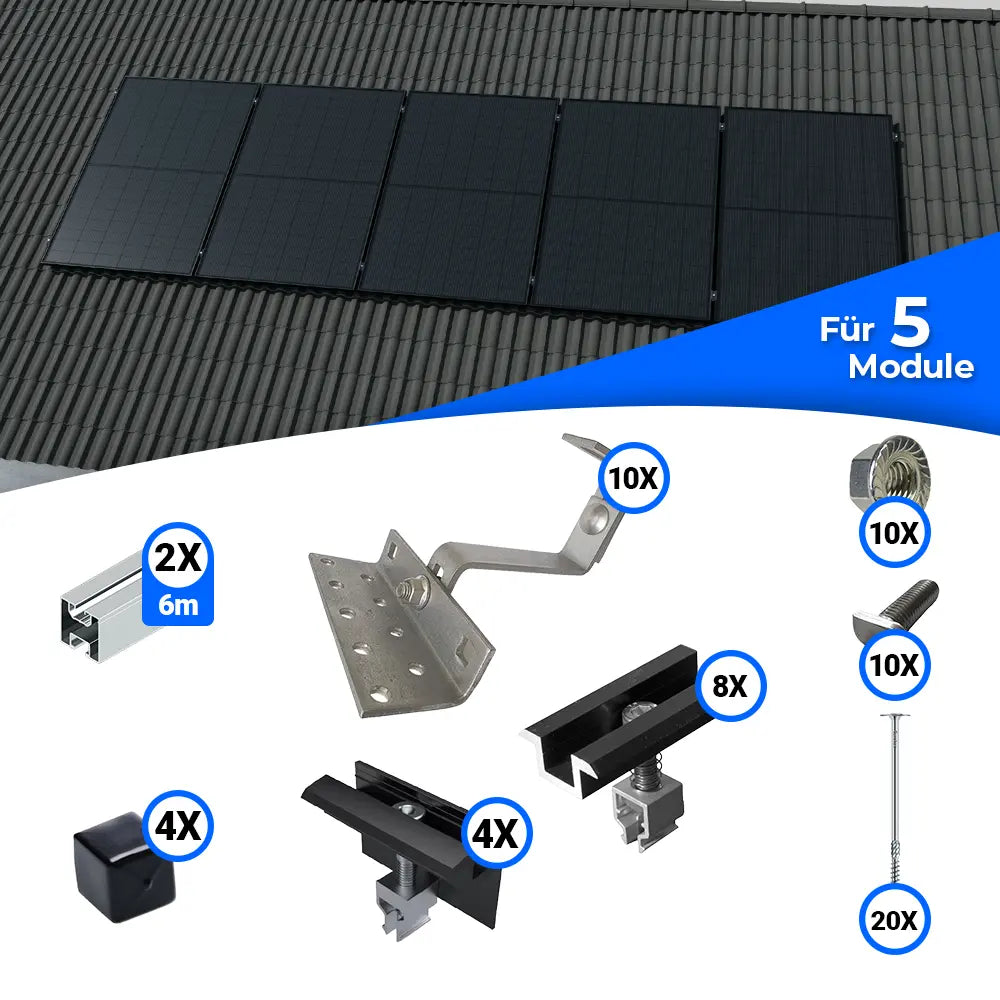

Lieferumfang:
2x Aluminiumprofil 40x40 600cm
8x Standard Mittelklemme schwarz
4x Standard Endklemme schwarz
4x PVC Alu Schutz
10x Standard Dachhaken 3-fach verstellbar
10x Sperrzahnmutter M10
10x Hammerkopfschraube M10
20x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl
Produkteigenschaften:
Aluminiumprofil:
Das Aluminiumprofil eignet sich optimal für die sichere und effektive Installation von Photovoltaikanlagen. Mit einer Länge von 600 cm bietet dieses hochwertige Profil aus leichtem, aber widerstandsfähigem Aluminium eine hervorragende Basis für PV-Unterkonstruktionen.
Standdard Mittelklemme:
Die Mittelklemme im Klick-System bietet eine zuverlässige Lösung zur Befestigung von gerahmten PV-Modulen. Entwickelt für eine Rahmenhöhe von 30 mm, stellt sie eine stabile Verbindung zwischen den Modulen sicher. Ihr elegantes Design und die schwarze eloxierte Oberfläche sorgen zudem für eine optisch ansprechende Installation.
Standard Endklemme:
Die schwarze Endklemme mit eloxierter Oberfläche und Klick-System – 30 mm ist ideal für die stabile und sichere Montage von PV-Modulen mit 30 mm Rahmenhöhe. Diese Klemme zeichnet sich durch ihre robuste Bauweise und die benutzerfreundliche Handhabung dank des innovativen Klick-Systems aus.
PVC Alu Schutz:
Die PVC-Endkappe für Montageschienen ist optimal, um einen sauberen und sicheren Abschluss der Schienen zu gewährleisten. Hergestellt aus hochwertigem PVC, bietet sie nicht nur einen ästhetisch ansprechenden Abschluss, sondern schützt die Montageschienen zuverlässig vor Staub, Schmutz und Feuchtigkeit.
Standard Dachhaken 3-fach verstellbar:
Der 32 mm Dachhaken ist eine vielseitige und zuverlässige Befestigungslösung für Dachkonstruktionen. Hergestellt aus hochwertigem A2 Edelstahl 1.4016, bietet er eine hohe Korrosionsbeständigkeit (Korrosionsbeständigkeitsklasse I) und ist optimal für Schräg- und Steildächer ab einer Neigung von 20° geeignet.
Sperrzahnmutter M10:
Die M10 Sperrzahnmutter nach DIN 6923 ist die ideale Lösung für sichere und stabile Verbindungen. Gefertigt aus hochwertigem Material, zeichnet sich diese Mutter durch ihre hohe Festigkeit und Korrosionsbeständigkeit aus. Ihre spezielle Sperrzahnform gewährleistet einen festen Halt und verhindert ein ungewolltes Lösen, selbst unter starker Vibration und dynamischer Belastung.
Hammerkopfschraube M10x25:
Die M10x25 Hammerkopfschraube ist eine hochwertige Lösung für die Befestigung, die speziell für den Einsatz in Profil- und Schienensystemen entwickelt wurde. Ihre stabile Bauweise und präzisen Maße machen sie ideal für den Einsatz in verschiedenen Konstruktionen wie dem Regalbau, Maschinenbau oder bei der Montage von Photovoltaikanlagen.
Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8x100:
Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahlschraube, die sich hervorragend für den Holzbau und die Montage von Spanplatten eignet. Der spezielle Tellerkopf und der Torx 40 Antrieb sorgen für eine sichere und stabile Verbindung.
