Das SH24 AC Anschlussset C32A mit Backup ist eine zentrale Komponente zur Integration der PV-Anlage in die Elektroinstallation und wurde speziell für den Netzparallelbetrieb sowie die Notstromversorgung (Inselbetrieb) ausgewählter Wechselrichter entwickelt.

GoodWe GW8000-ET-20
GoodWe GW10k-ET-20
GoodWe GW12k-ET-20
GoodWe GW15k-ET-20
GoodWe GW10KN-ET Plus
Sungrow Hybrid SH8.0RT-20 V11
Sungrow Hybrid SH10.0RT-20 V11

Das Set enthält hochwertige Komponenten des Markenherstellers Hager und gewährleistet dadurch eine hohe Systemkompatibilität sowie zuverlässige Sicherheitsstandards.
Es eignet sich sowohl für die platzsparende Nachrüstung im bestehenden Verteiler als auch für die Installation in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen und bietet somit flexible Einsatzmöglichkeiten.
Wird keine Notstromversorgung benötigt, empfiehlt sich stattdessen das AC Anschlussset C32A ohne

Lieferumfang:

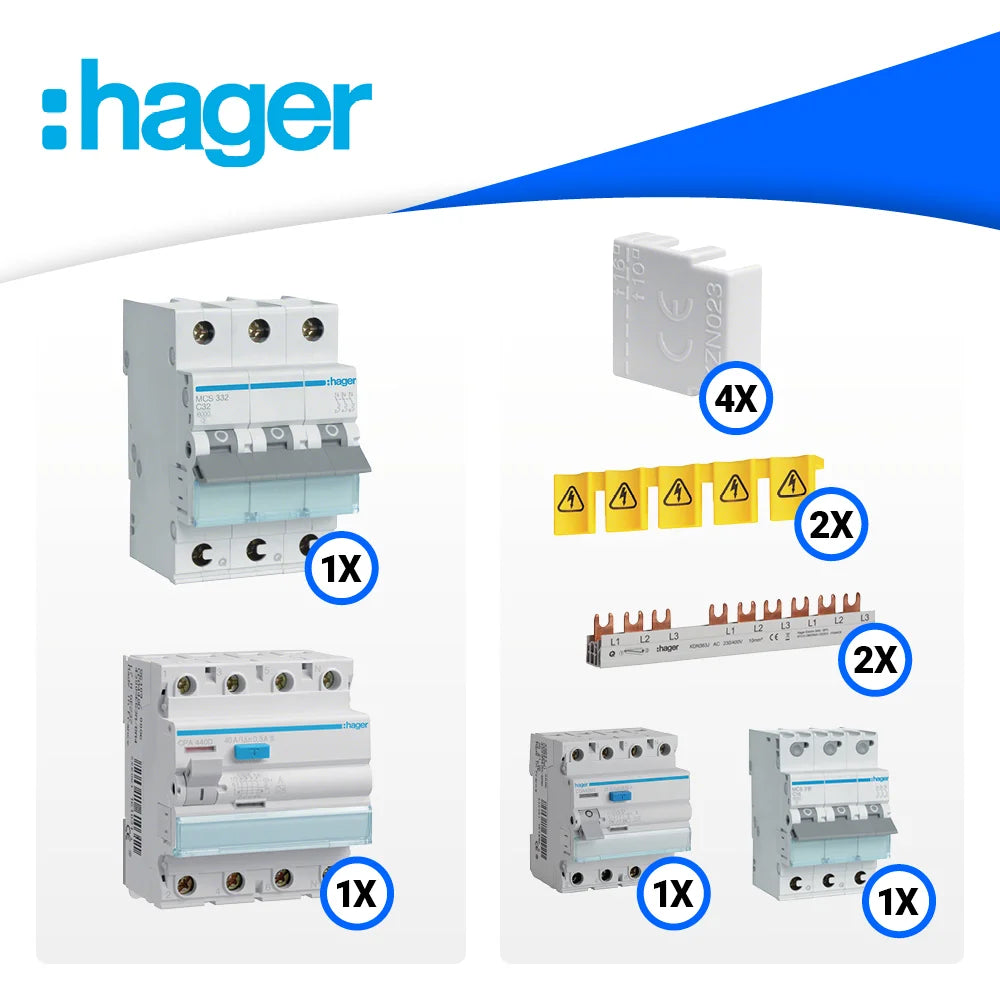

Basic

1x Hager CPA440D Fehlerstromschutzschalter / FI-Schalter 4-polig 6kA 40A 300mA Typ S selektiv
1x Hager MCS332 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 32A
2x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
2x Hager KZ059 Beruehrungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
4x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz
1x Hager CDA425D Fehlerstromschutzschalter / FI-Schalter, 4-polig, 6kA, 25A, 30mA, Typ A
1x Hager MCS316 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 16A

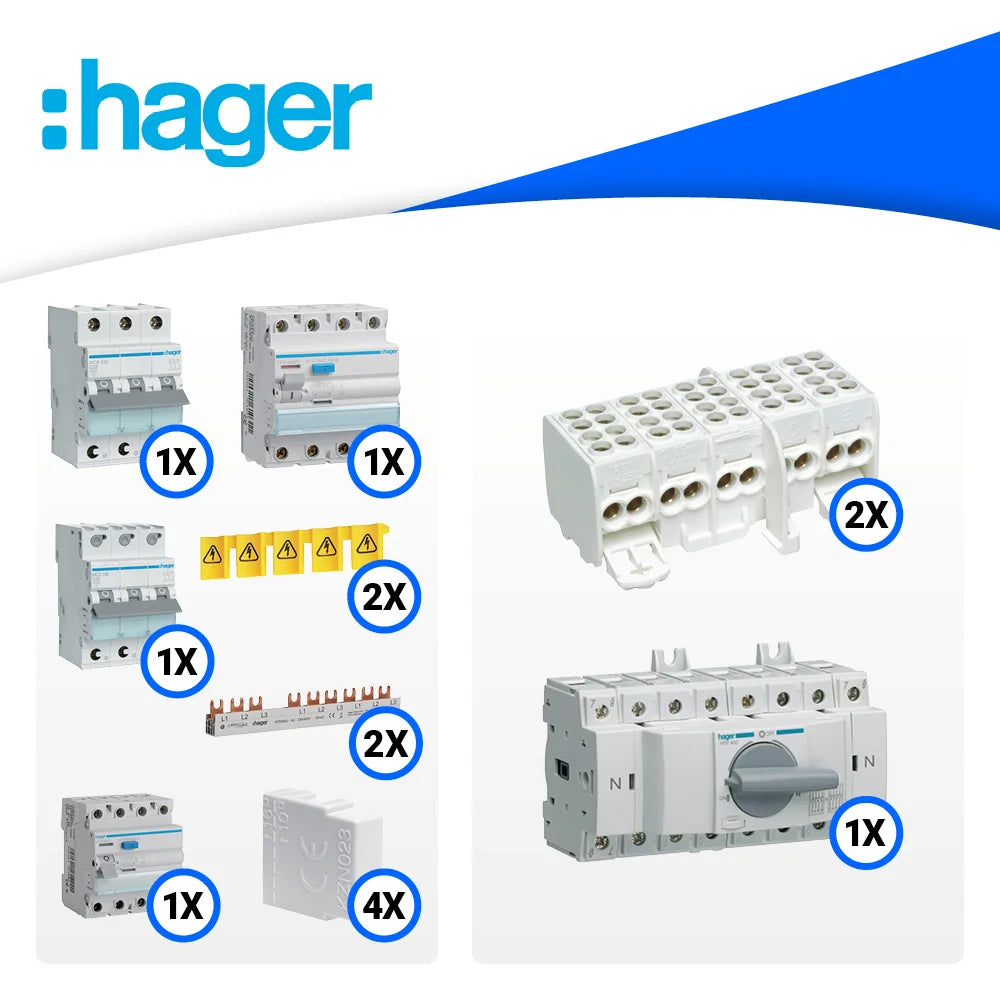

mit Lastumschalter:
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

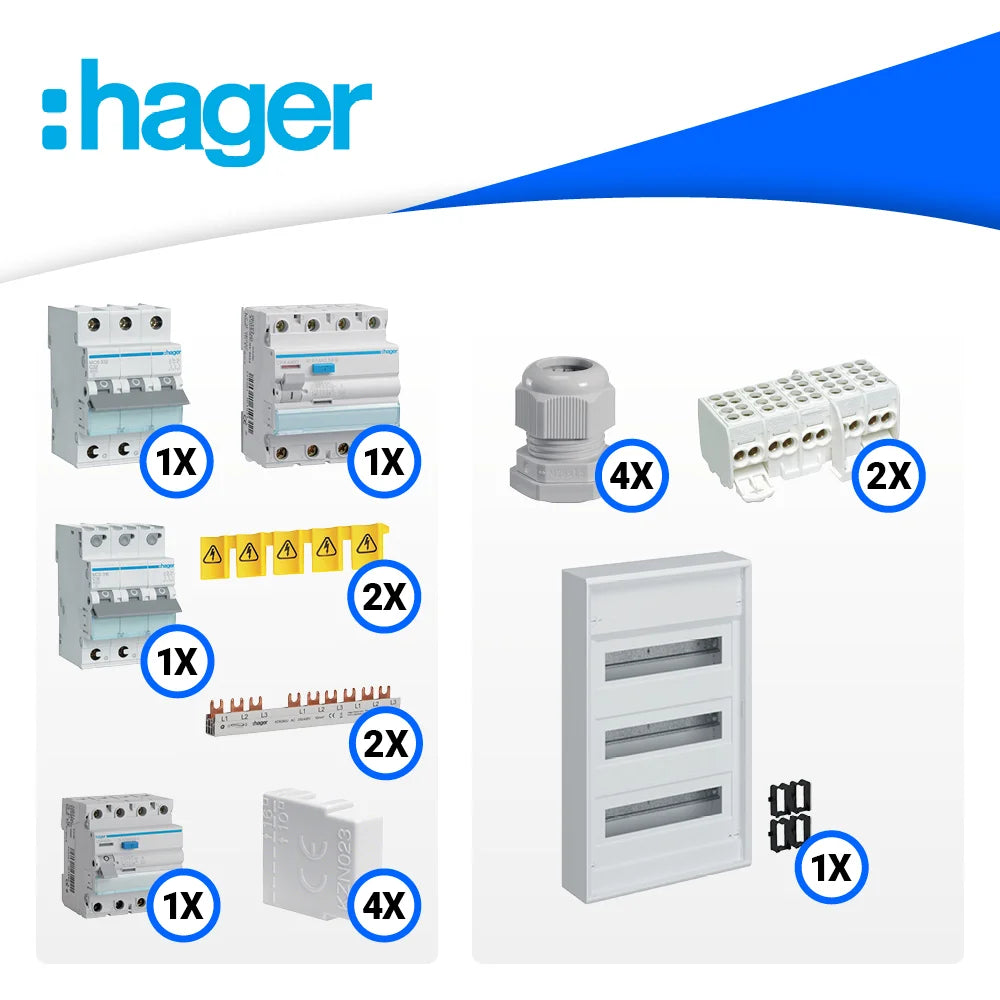

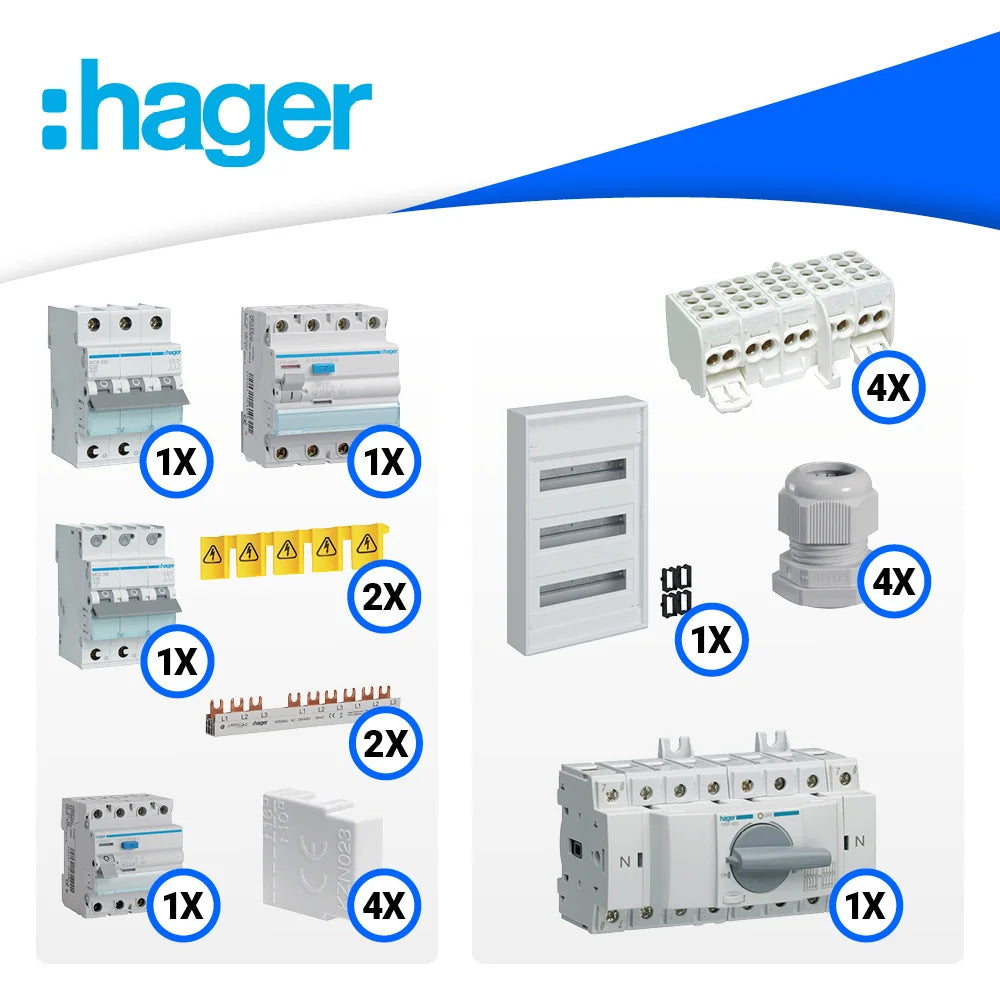

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA36CN Kleinverteiler Volta APV 3x12PLE IP30 ohne Tür
4x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

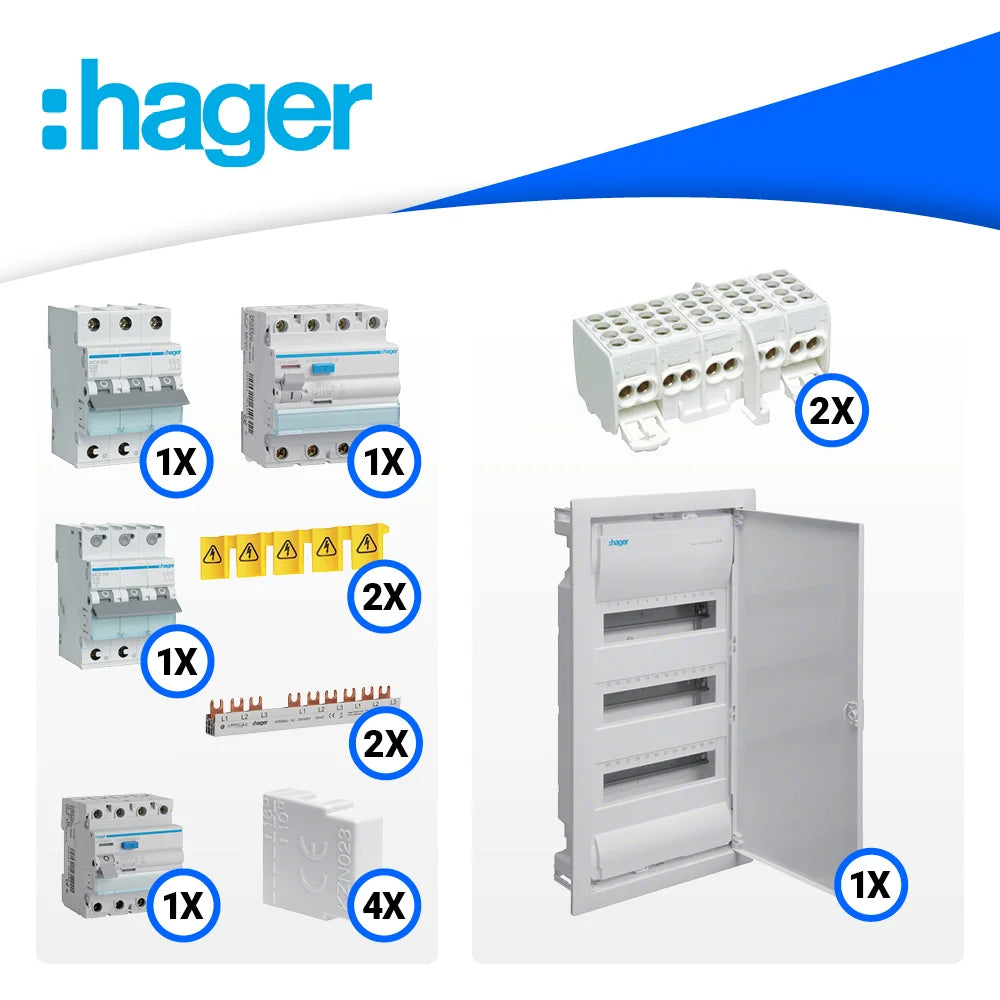

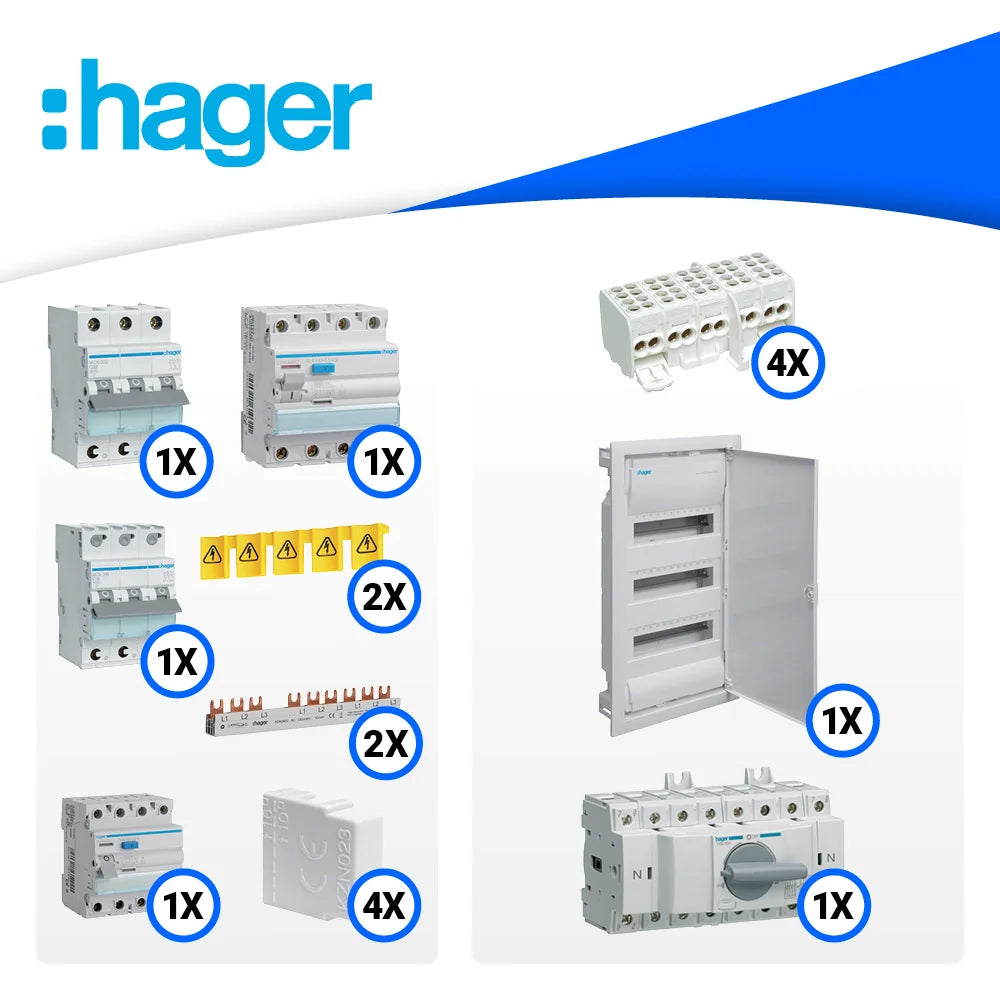

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU36NC Kleinverteiler volta, Unterputz, 3x12 PLE, IP30, Schutzklasse II, Stahlblechtür
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, fuer Montage auf Hutschiene

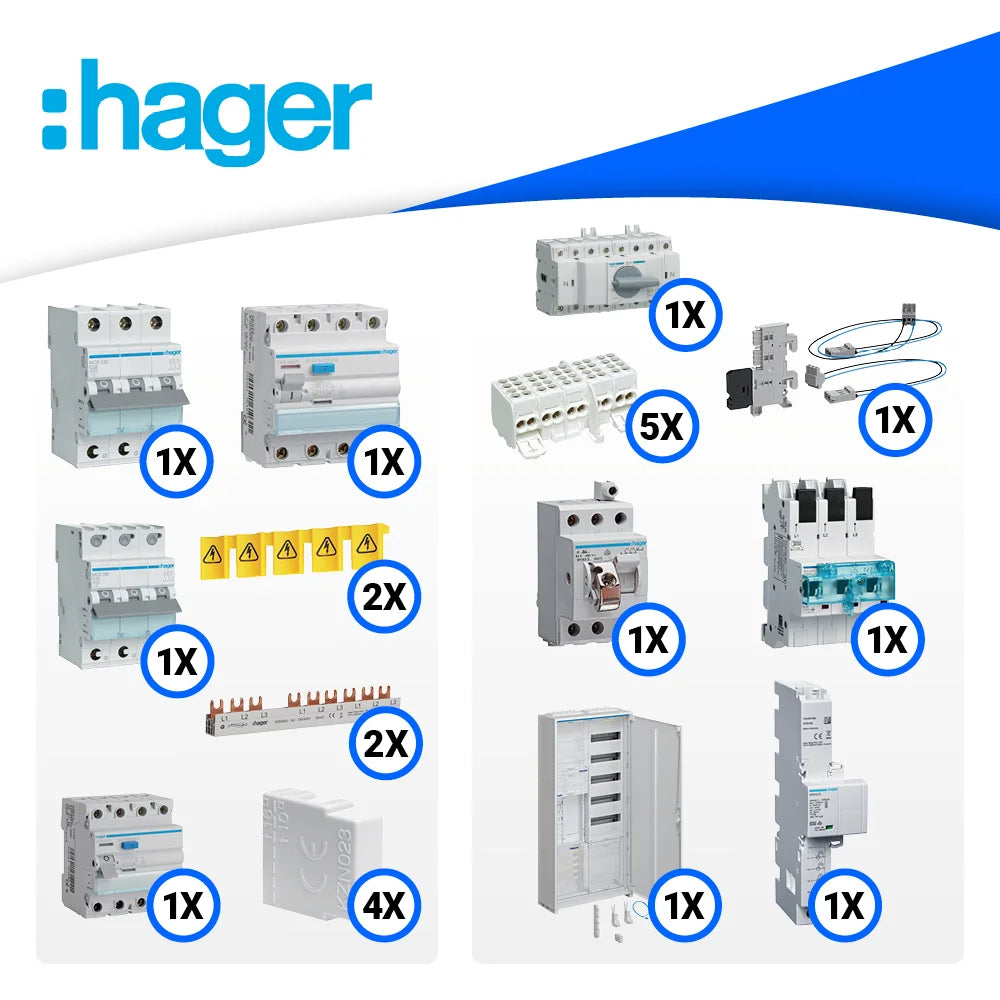

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, für Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

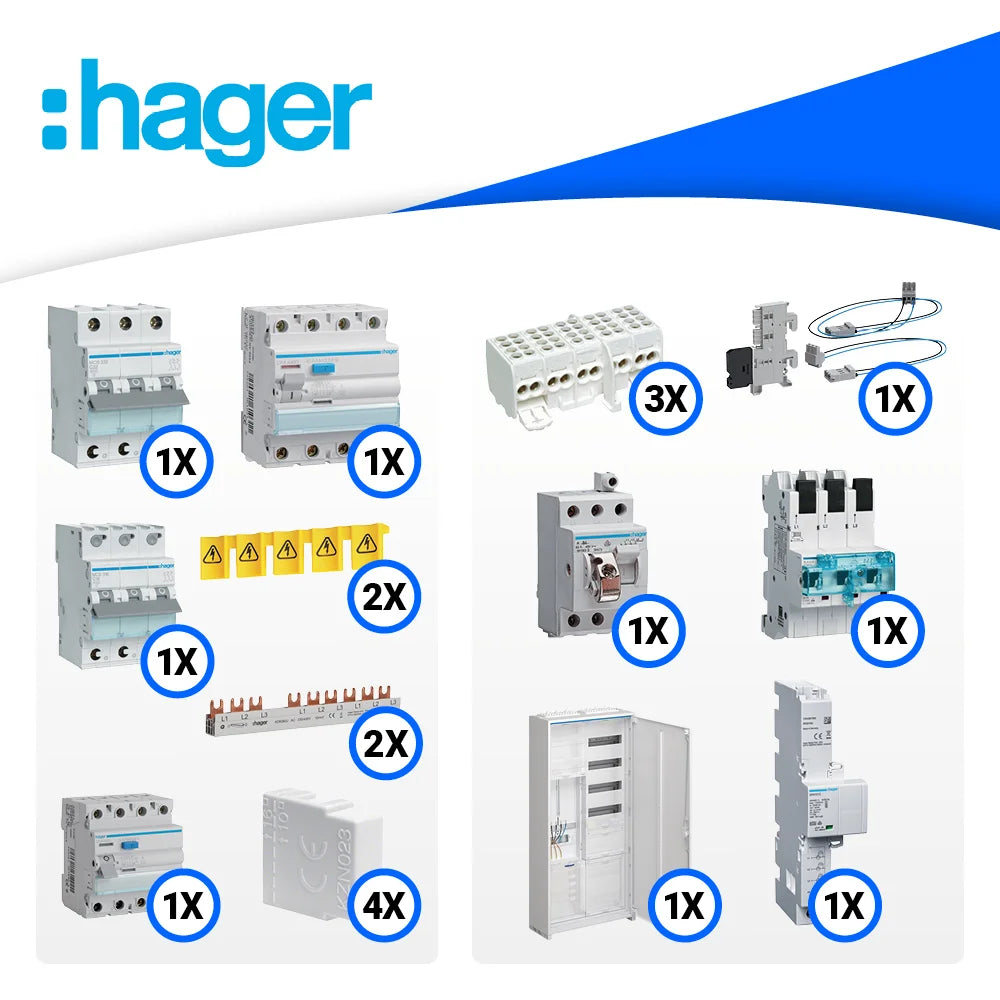

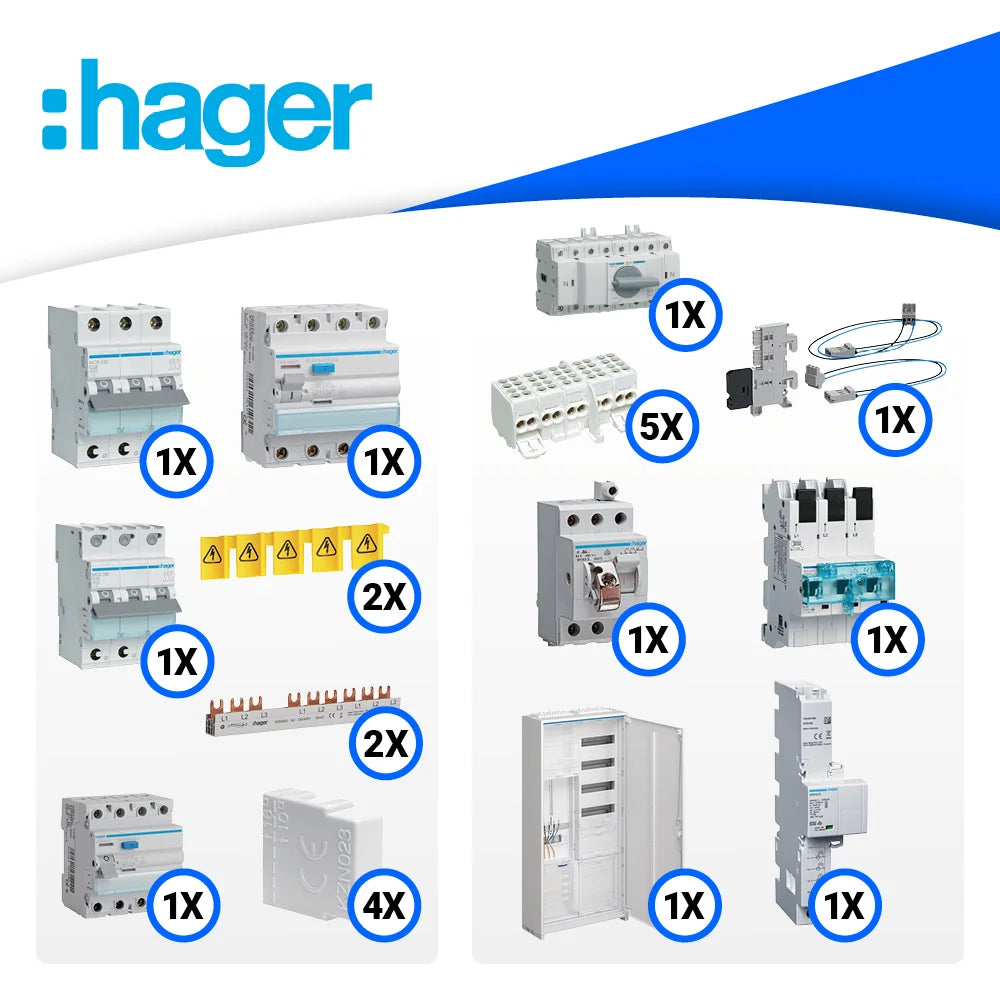

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene
