Das SH24 AC Anschlussset C32A ohne Backup ist eine wichtige Komponente zur Integration der PV-Anlage in die Elektroinstallation und wurde speziell für den Netzparallelbetrieb kompatibler Wechselrichter entwickelt.

HUAWEI SUN2000-10KTL-M1
HUAWEI SUN2000-10K-MAP0
Fronius SYMO-GEN24 10.0 Plus
Fronius SYMO-GEN24 12.0 Plus
GoodWe GW8000-ET-20
GoodWe GW10k-ET-20
GoodWe GW12k-ET-20
GoodWe GW15k-ET-20
GoodWe GW10KN-ET Plus
Kostal G3 M Plenticore 15
Growatt MID17KTL3-XH
Sungrow Hybrid SH8.0RT-20 V11
Sungrow Hybrid SH10.0RT-20 V11

Das Set ist mit hochwertigen Komponenten des Markenherstellers Hager ausgestattet und bietet dadurch eine hohe Systemkompatibilität sowie zuverlässige Sicherheitsstandards.
Es eignet sich sowohl für die platzsparende Nachrüstung in bestehenden Verteilern als auch für die Installation in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen und ermöglicht so flexible Einsatzmöglichkeiten.
Soll neben dem Netzparallelbetrieb auch eine Notstromversorgung (Inselbetrieb) realisiert werden, empfiehlt sich stattdessen das AC Anschlussset C32A mit Backup.

Lieferumfang:

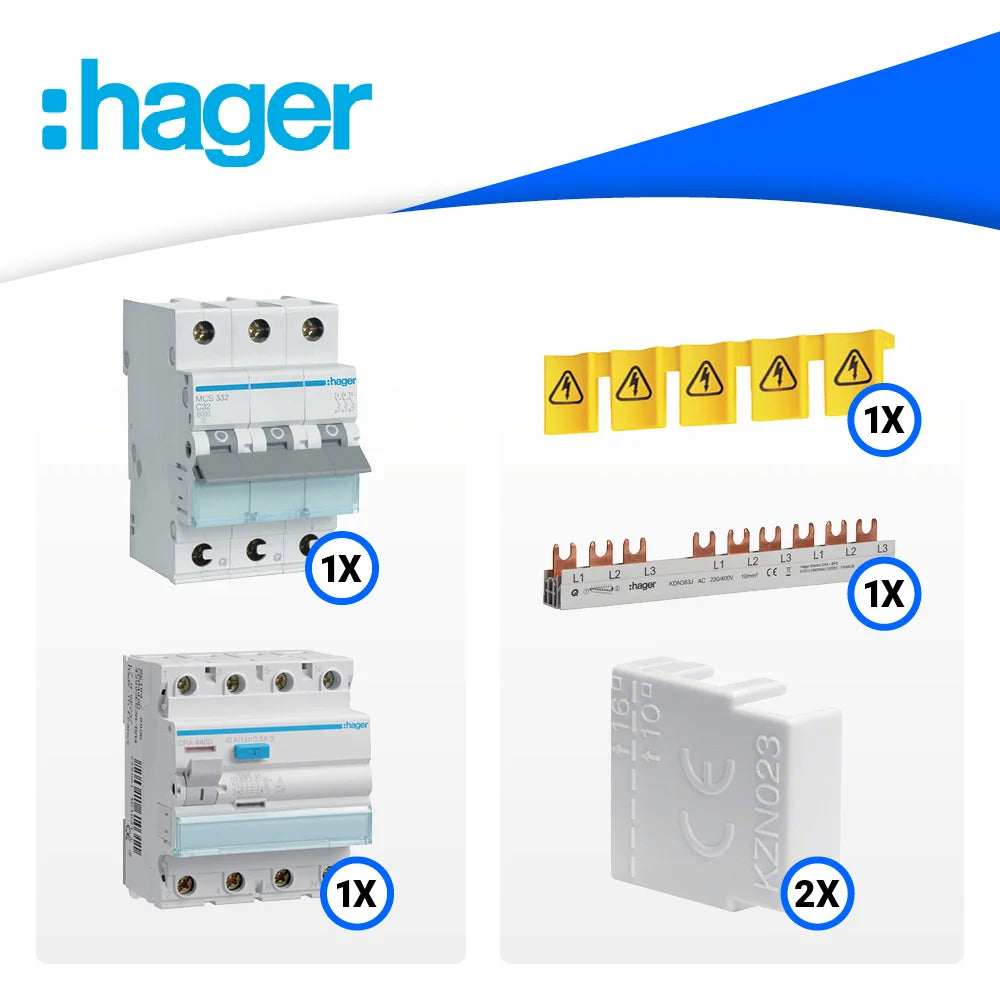

Basic

1x Hager CPA440D Fehlerstromschutzschalter / FI-Schalter 4-polig 6kA 40A 300mA Typ S selektiv
1x Hager MCS332 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 32A
1x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
1x Hager KZ059 Berührungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
2x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz

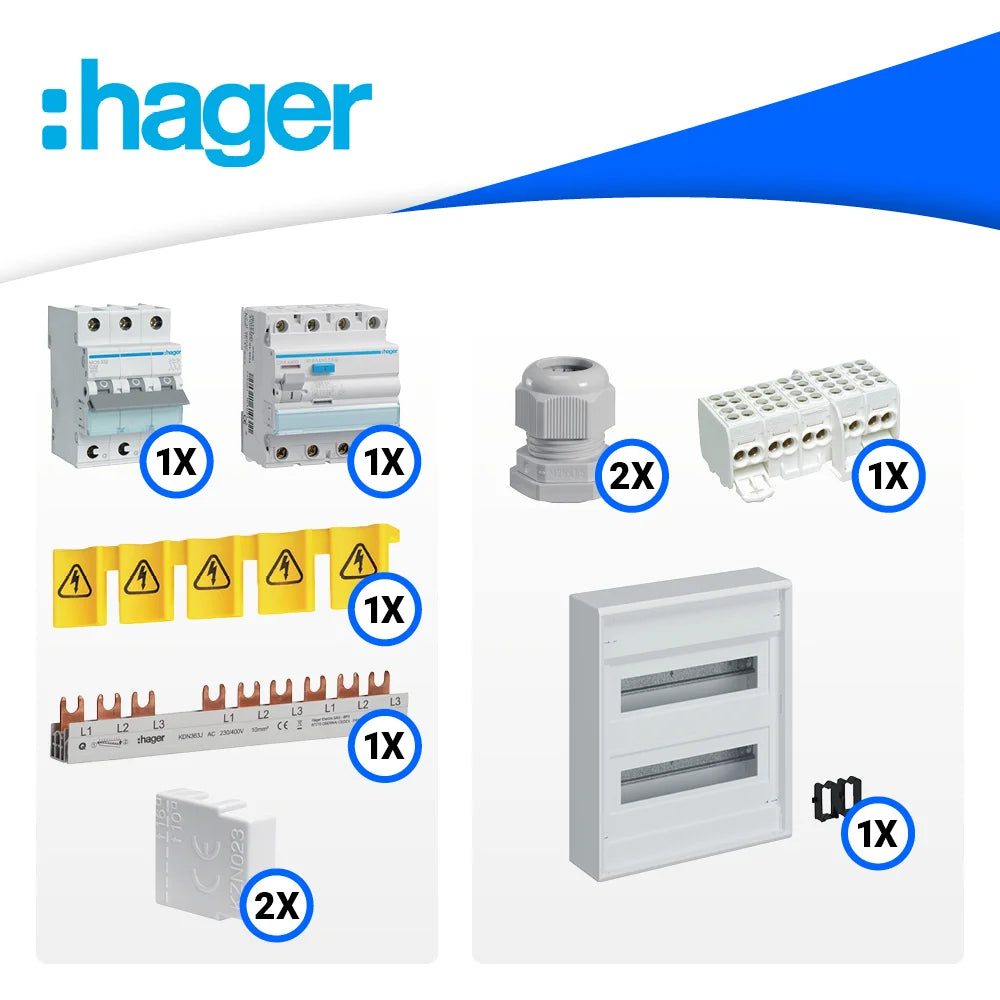

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA24CN Kleinverteiler Volta APV 2x12PLE IP30 ohne Tür
2x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

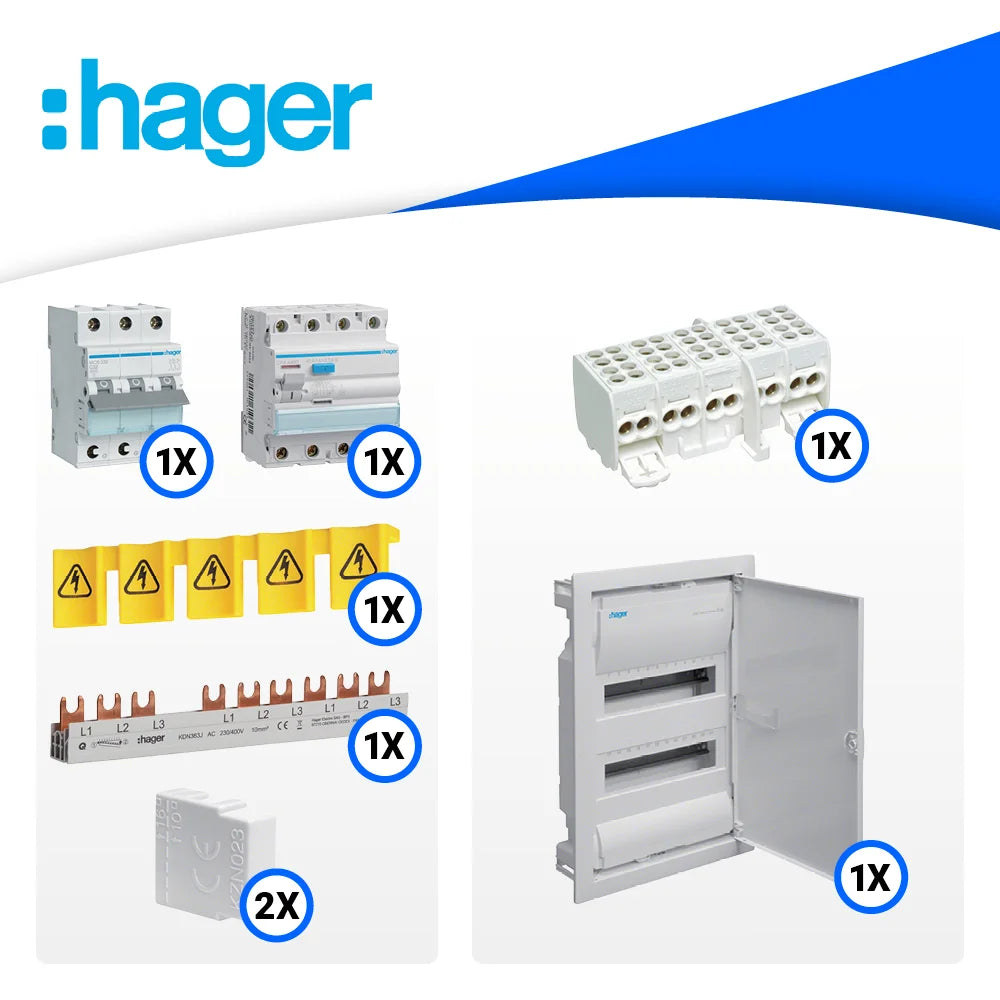

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU24NC Kleinverteiler volta, Unterputz, 2x12 PLE, IP30, Schutzklasse II, Stahlblechtür
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

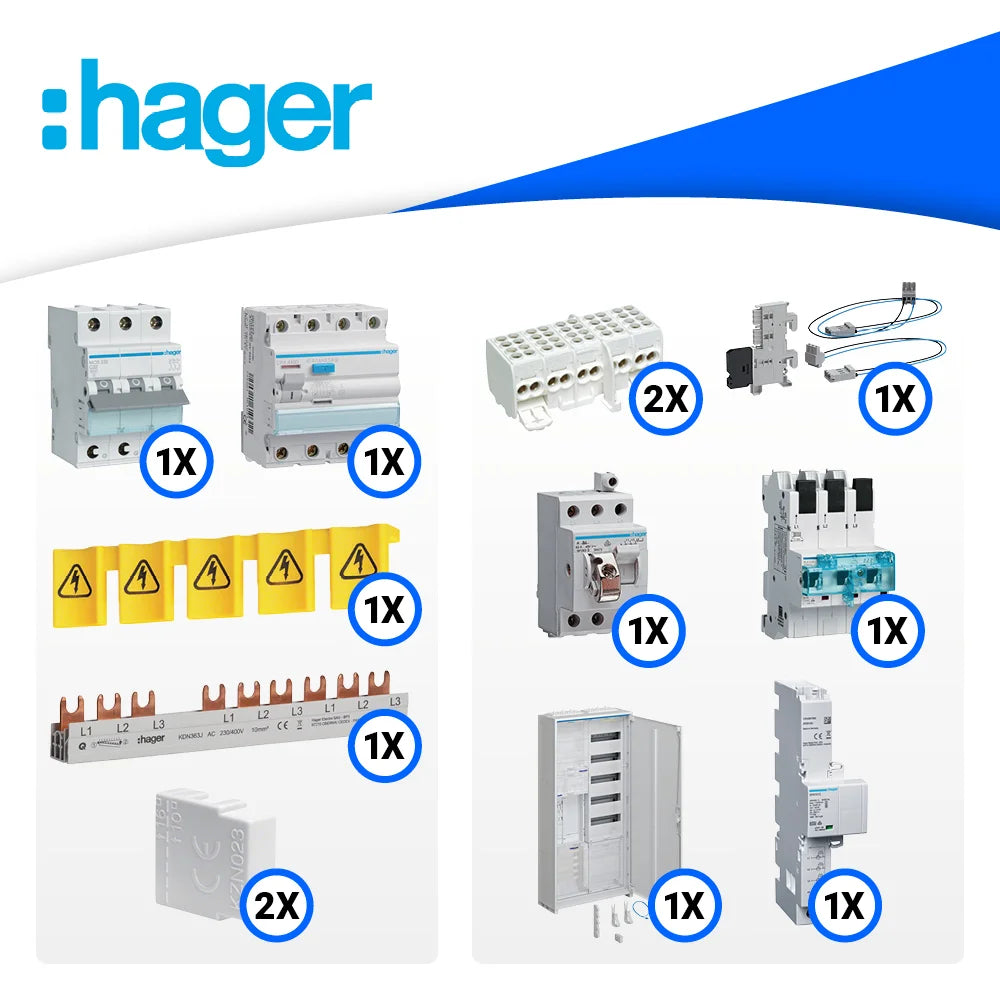

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

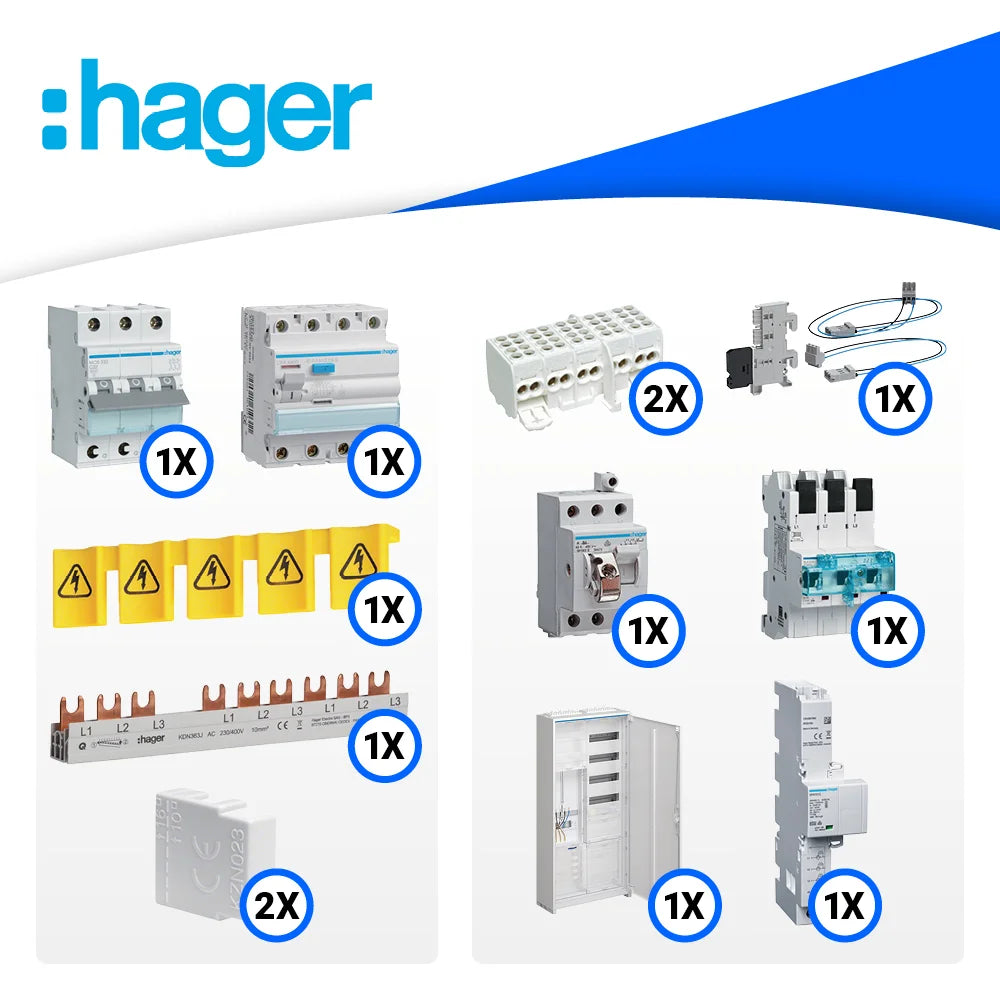

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
