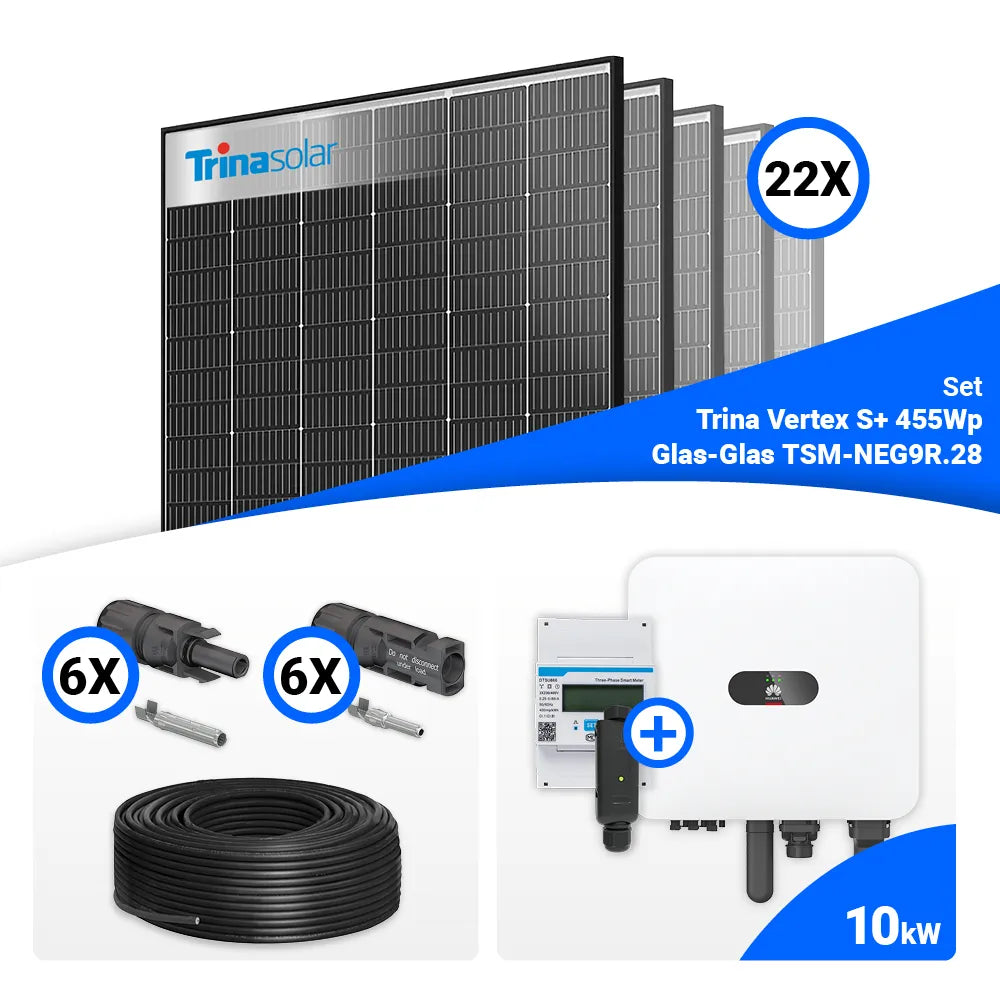

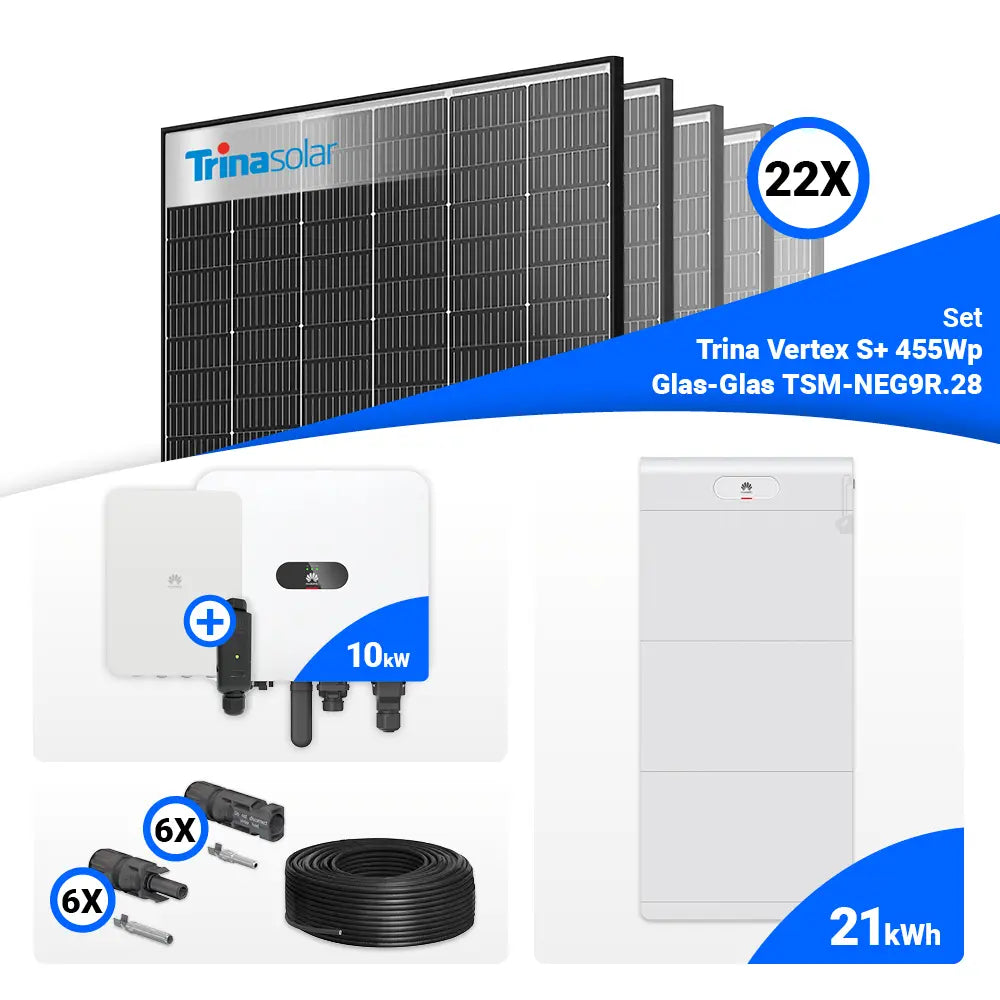

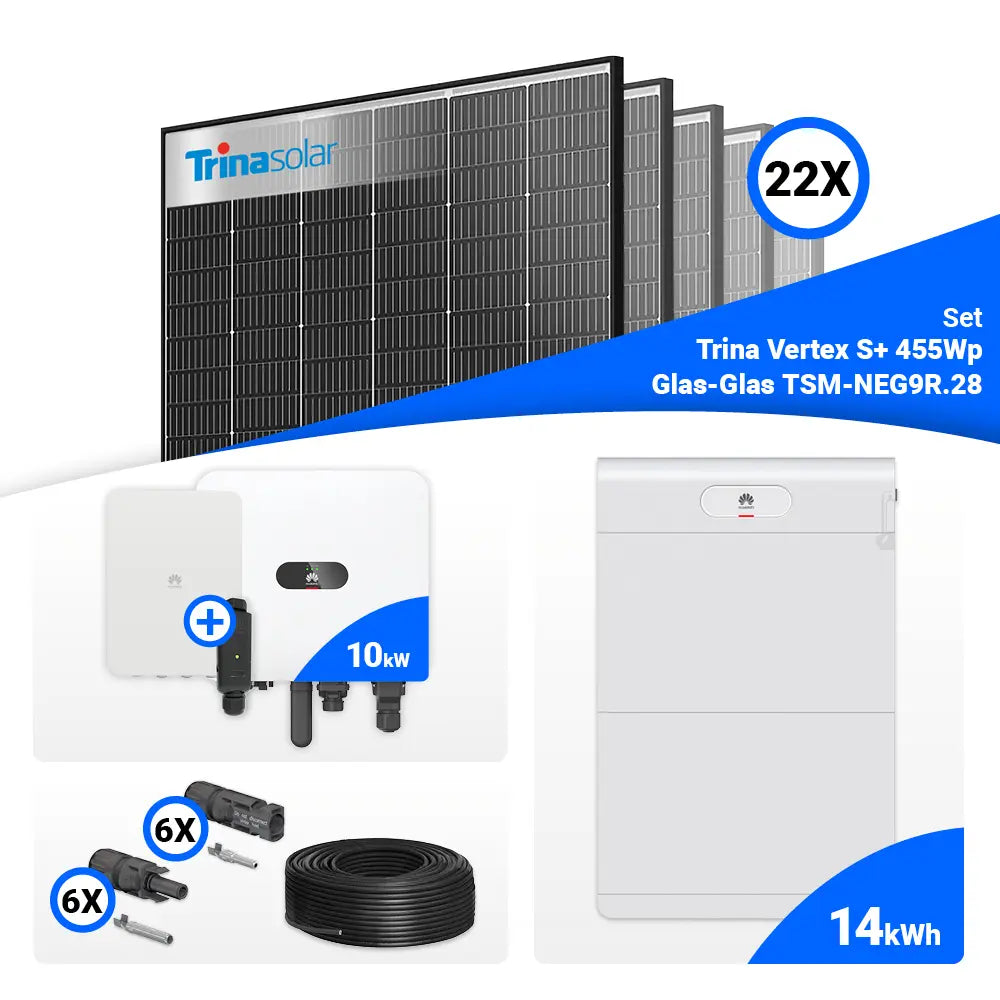

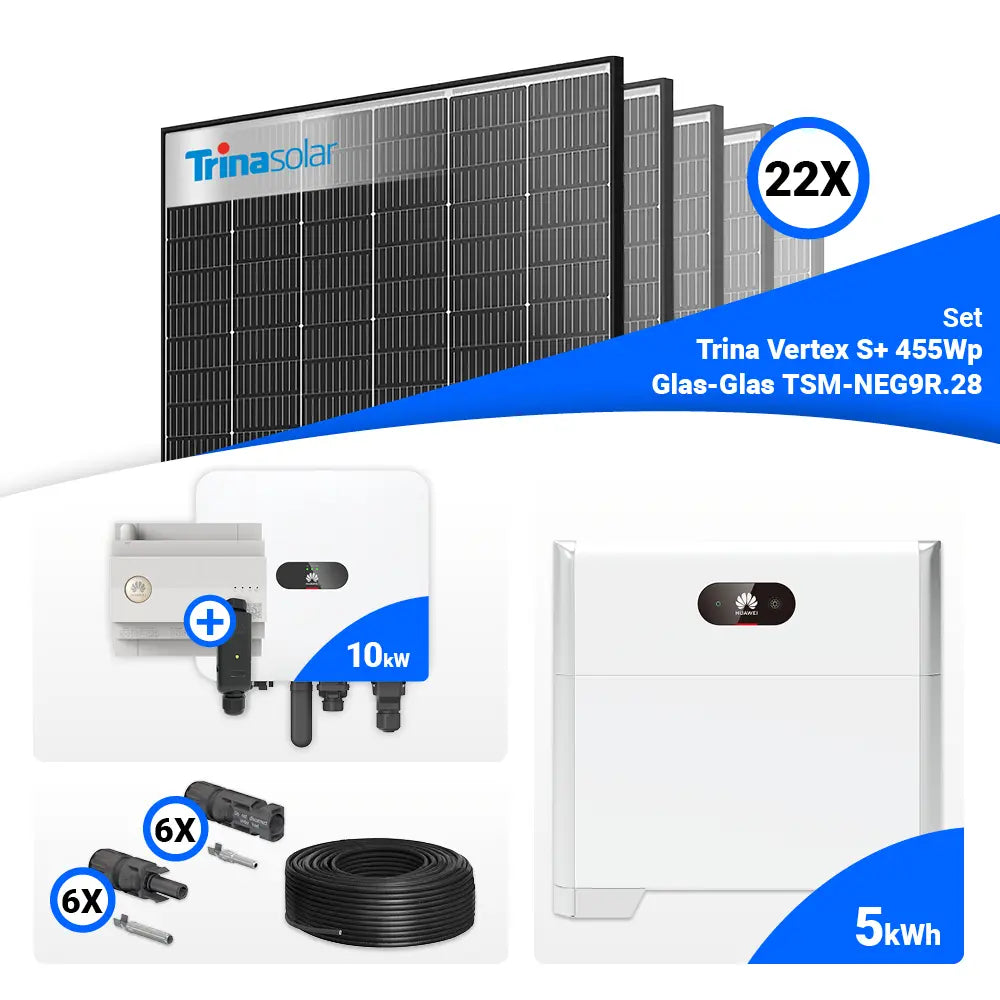

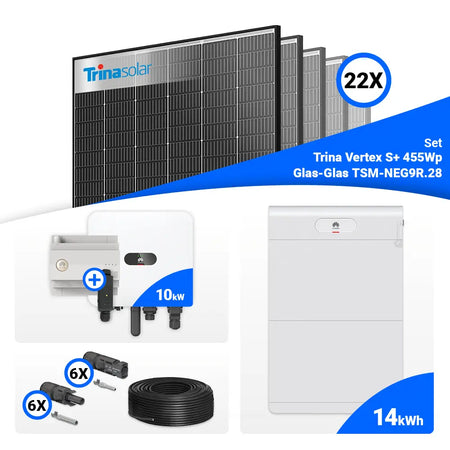

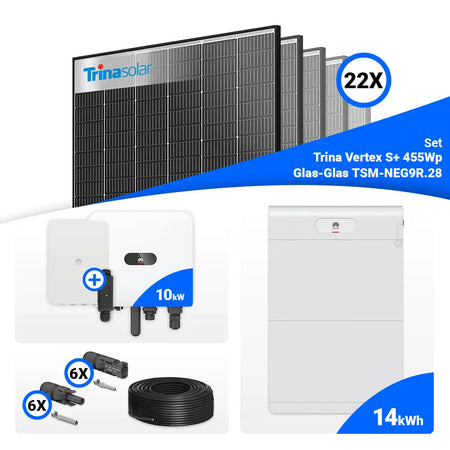

Lieferumfang:

22x Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28

1x HUAWEI SUN2000-10K-MAP0 Hybrid Wechselrichter 10 kW

1x HUAWEI Smart Power Sensor DTSU666-H 100A/40mA

1x HUAWEI Smart Dongle-WLAN-FE

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Speicher optional wählbar: Huawei Luna2000 S0 oder Luna2000 S1

Trina Vertex S+ 455W Glas-Glas Black Frame TSM-NEG9R.28 – Höchste Effizienz in stilvollem Design

Das neue Glas-Glas Modul Trina Vertex S+ ist ein Produkt der hochmodernen Technologie der Vertex-Plattform und wurde speziell entwickelt, um die spezifischen Anforderungen von Aufdachanwendungen zu erfüllen. Es bietet eine ideale Balance zwischen Leistung, Wirkungsgrad, Größe, Gewicht, Optik, mechanischer Belastbarkeit und Zuverlässigkeit.

Huawei SUN2000-10K-MAPO Smart Energy Controller – Höchste Effizienz für maximale Erträge

Der Huawei SUN2000-10K-MAPO ist ein hochmoderner 3-Phasen-Wechselrichter, der speziell für die Anforderungen von PV-Anlagen entwickelt wurde. Mit seiner AC-Leistung von 10 kW und zwei MPP-Trackern bietet er maximale Effizienz und Flexibilität bei der Stromerzeugung. Der breite Spannungsbereich von 160 bis 1000 Volt macht ihn ideal für den Einsatz in unterschiedlichen PV-Systemen.

Huawei Smart Power Sensor DTSU666-H – Genaue Energieüberwachung

Der Huawei Smart Power Sensor DTSU666-H erfasst und analysiert den Energieverbrauch mit höchster Präzision. Dieses moderne Messgerät ist speziell für dreiphasige Stromnetze ausgelegt und ermöglicht eine detaillierte Verbrauchsanalyse. Dank innovativer Sensortechnologie unterstützt es ein effizientes Energiemanagement in privaten Haushalten und Gewerbebetrieben.

HUAWEI Smart Dongle-WLAN-FE – Zuverlässige Kommunikation für deine PV-Anlage

Mit dem HUAWEI Smart Dongle-WLAN-FE wird eine stabile Netzwerkverbindung für Huawei Wechselrichter sichergestellt. Das kompakte Gerät kann bis zu 10 Wechselrichter gleichzeitig vernetzen und ermöglicht eine nahtlose Überwachung sowie Steuerung der PV-Anlage über WLAN oder Fast Ethernet (FE) – für eine Echtzeit-Datenkommunikation.

Solarkabel H1Z2Z2-K, 6mm² – Langlebige und widerstandsfähige Verkabelung

Das Solarkabel H1Z2Z2-K mit 6mm² Querschnitt überzeugt durch seine hohe Beständigkeit und lange Lebensdauer. Es sorgt für eine sichere und effiziente Stromübertragung – selbst bei extremen Witterungsbedingungen. Damit ist es die ideale Wahl für eine zuverlässige Verkabelung in Photovoltaikanlagen.

MC4 Stecker Set – Robuste Steckverbindungen für deine PV-Anlage

Das MC4 Stecker Set gewährleistet eine sichere und langlebige Verbindung deiner Solarmodule. Diese widerstandsfähigen Steckverbinder sind sowohl für neue Installationen als auch für Nachrüstungen ideal geeignet. Sie garantieren eine zuverlässige Stromübertragung und tragen zur langfristigen Effizienz Deiner Photovoltaikanlage bei.

Details zum Solarmodul:

• Typ: Solarpanel
• Hersteller-Nr.: TSM-NEG9R.27
• Zelltyp: Monokristallin Bifazial
• Zellanordnung: 144 Zellen
• Modulmaße: 1.762×1.134×30 mm
• Gewicht: 21,0 kg
• Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
• Verkapselungsmaterial: EVA/POE
• Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
• Anschlussdose: IP 68
• Kabel: Photovoltaikkabel mit 4,0 mm²
• Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
• Stecker: MC4

Details zum Wechselrichter:

• Maximale Energieeffizienz: Mit einem Wirkungsgrad von bis zu 98,4% sorgt der Wechselrichter für hohe Erträge.
• Flexibilität: Dank der 2 MPP-Tracker und des breiten Spannungsbereichs lässt sich das System optimal anpassen.
• Zukunftssicher: Der Wechselrichter unterstützt eine 200%-ige Überlastung und ist kompatibel mit zukünftigen Technologien wie dem LUNA-Speichersystem.
• Sicherheitsfeatures: Integrierte Schutzfunktionen wie Lichtbogenerkennung, DC- und AC-Überspannungsschutz und Temperaturüberwachung gewährleisten höchste Betriebssicherheit.
• Einfache Kommunikation: Dank Ethernet, RS485 und Modbus ist eine einfache Systemintegration möglich.


Details zu Solarkabel:

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Details zu MC4 Stecker:

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit

Details zu Smart Meter:

• Abmessungen (H x B x T): 100 x 72 x 65.5 mm
• Gewicht (inklusive Kabel): 1.5 kg
• Stromnetztyp: 3P4W/3P3W
• Eingangsspannung: 176 Vac ~ 288 Vac
• Energieverbrauch: ≤1 W
• Messbereich: Netzspannung: 304 Vac ~ 499 Vac / Phasenspannung: 176 Vac ~ 288 Vac / Strom: 0 ~ 250 A
• Messgenauigkeit: Spannung: ±0.5% / Strom/Leistung/Energie: ±1% / Frequenz: ±0.01 Hz
• Kommunikation: Schnittstelle: RS485 / Baudrate: 9,600 bps / Kommunikationsprotokoll: Modbus-RTU
• Umweltbedingungen: Betriebstemperaturbereich: -25°C ~ 60°C / Lagerungstemperaturbereich: -40°C ~ 70°C / Luftfeuchtigkeit im Betrieb: 5 %RH ~ 95 %RH (nicht kondensierend)


Details zu Smart Dongle-WLAN-FE:

• Einfache Installation: Plug-and-Play über USB-Schnittstelle, kein aufwendiger Installationsprozess erforderlich
• Konnektivität: Unterstützt WLAN (802.11b/g/n, 2.412–2.484 GHz) und Fast Ethernet (10/100M) für stabile Datenübertragung
• Geräteunterstützung: Kann bis zu 10 Huawei-Wechselrichter gleichzeitig überwachen
• Sicherheit: WPA/WPA2-Verschlüsselung mit TKIP/CCMP/AES für geschützte Kommunikation
• Robustes Design: IP65-Schutzklasse gegen Staub und Wasser, für den Innen- und Außeneinsatz geeignet
• Betriebstemperatur: -30°C bis +65°C, ideal für anspruchsvolle Umgebungen
• Max. Betriebshöhe: Bis zu 4.000 m
• Stromverbrauch: Typisch 2,5 W
• Abmessungen: 146 mm x 48 mm x 33 mm
• Gewicht: 90 g

OPTIONAL mit Speicher:

Huawei Luna2000 Batteriespeicher:

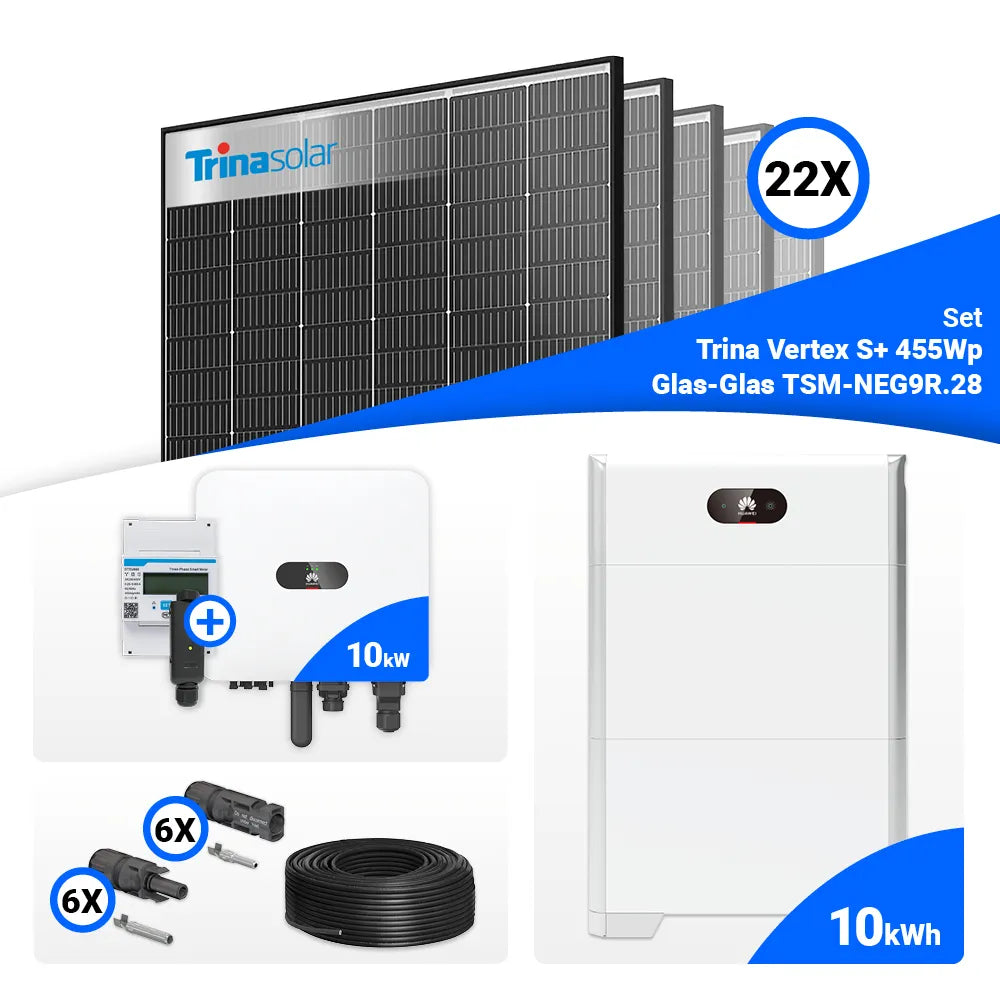

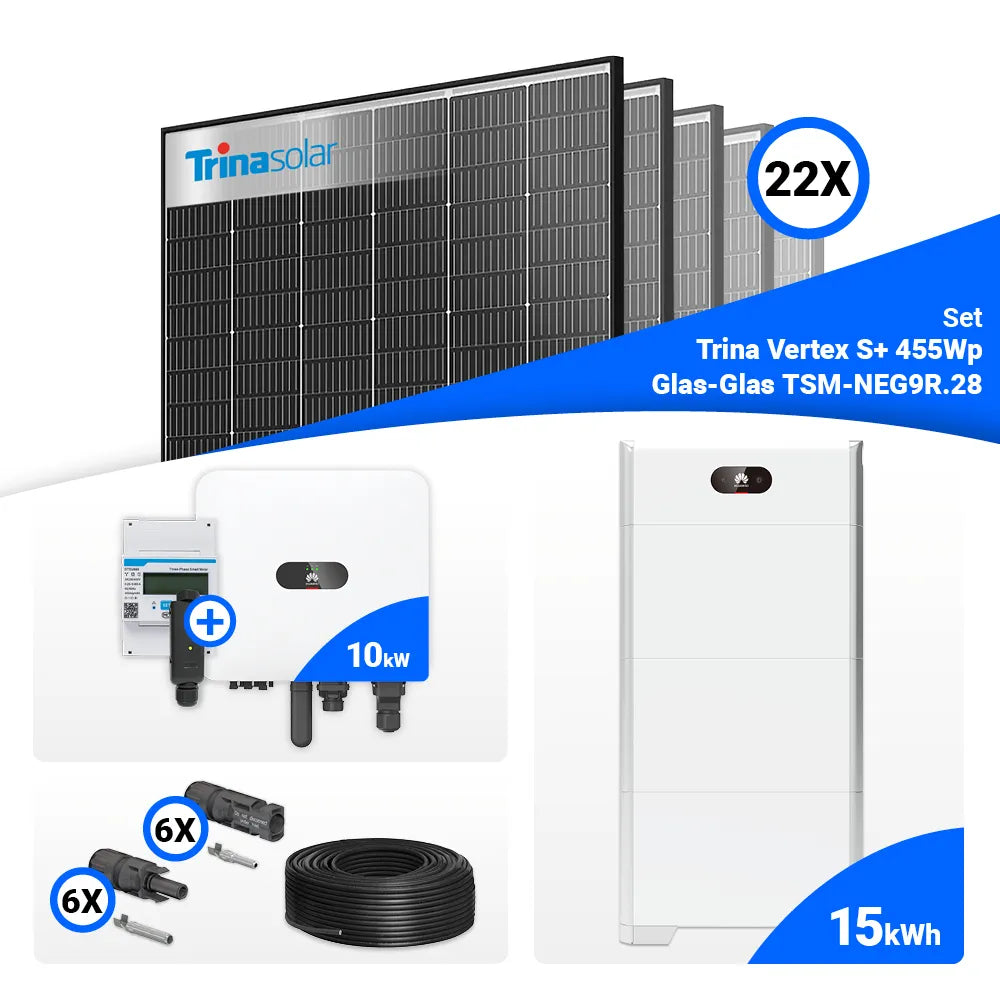

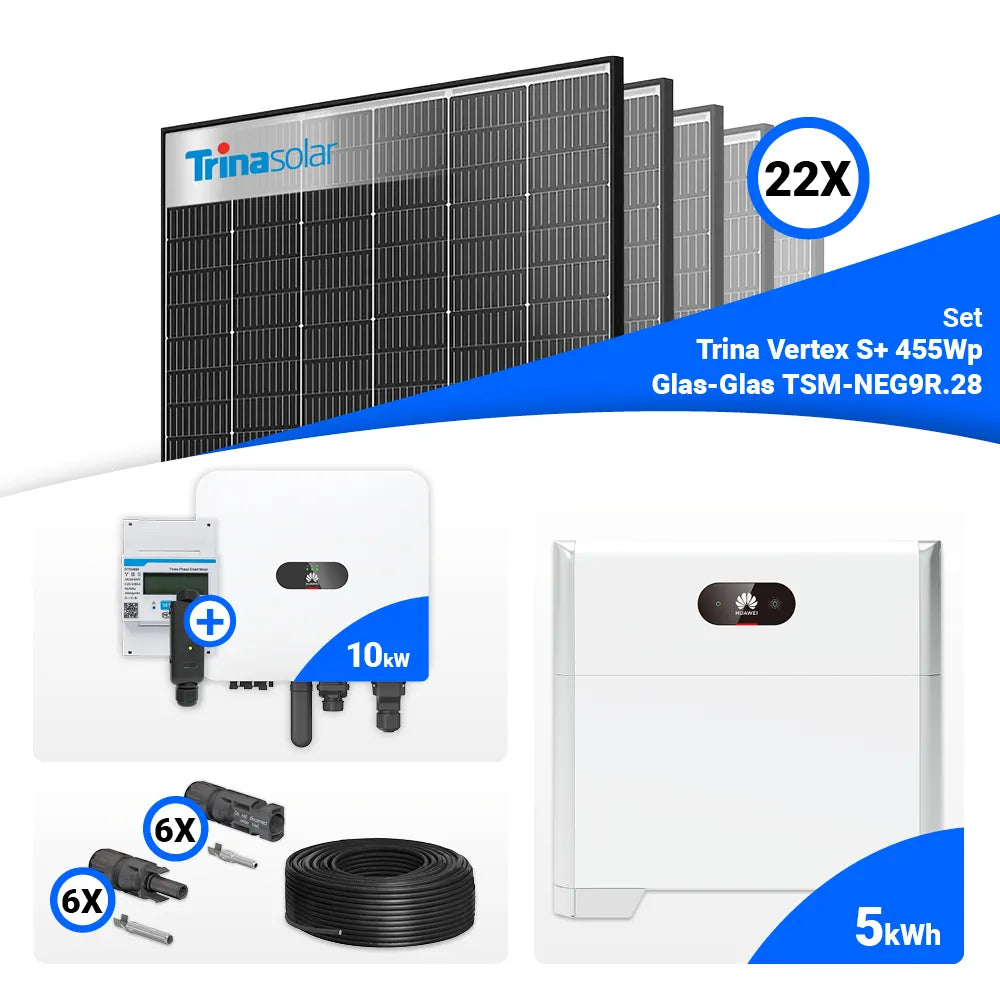

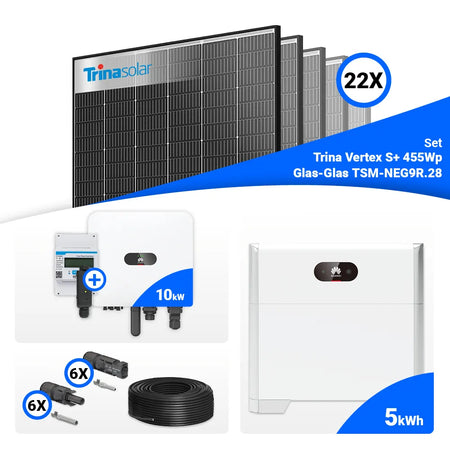

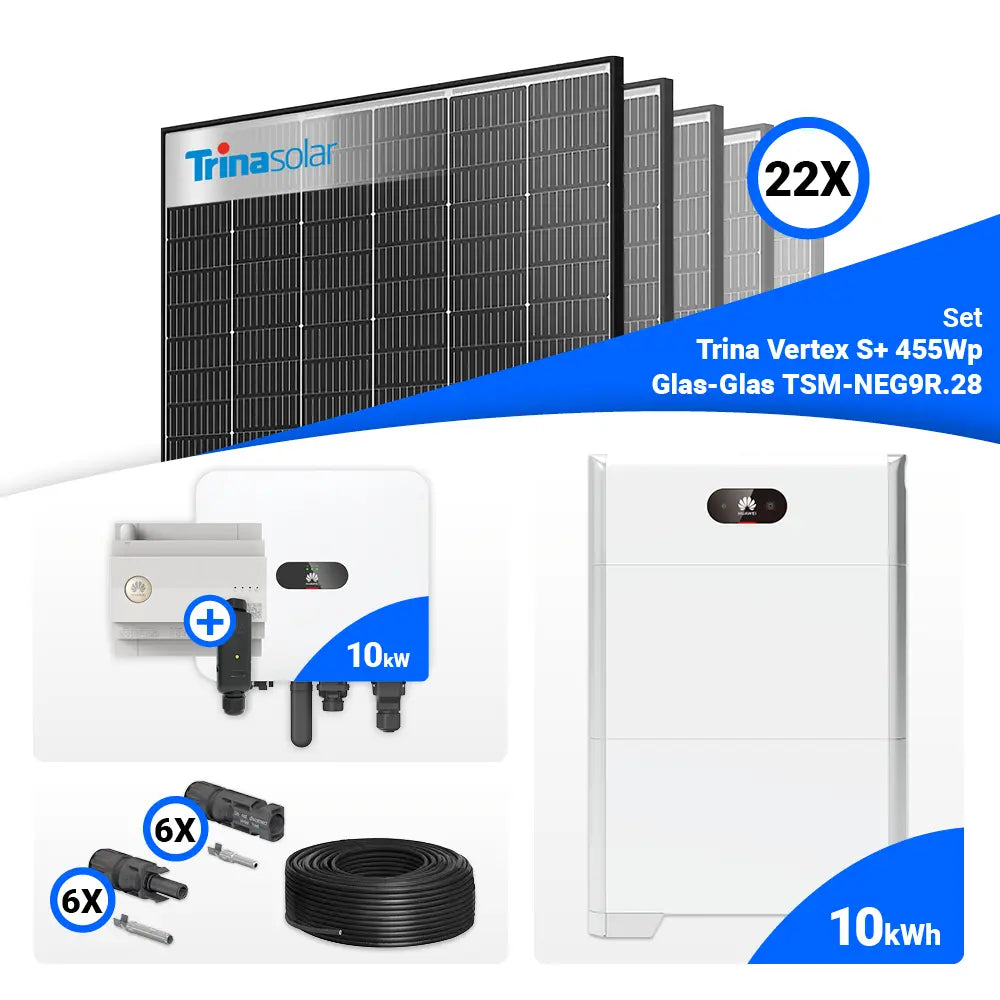

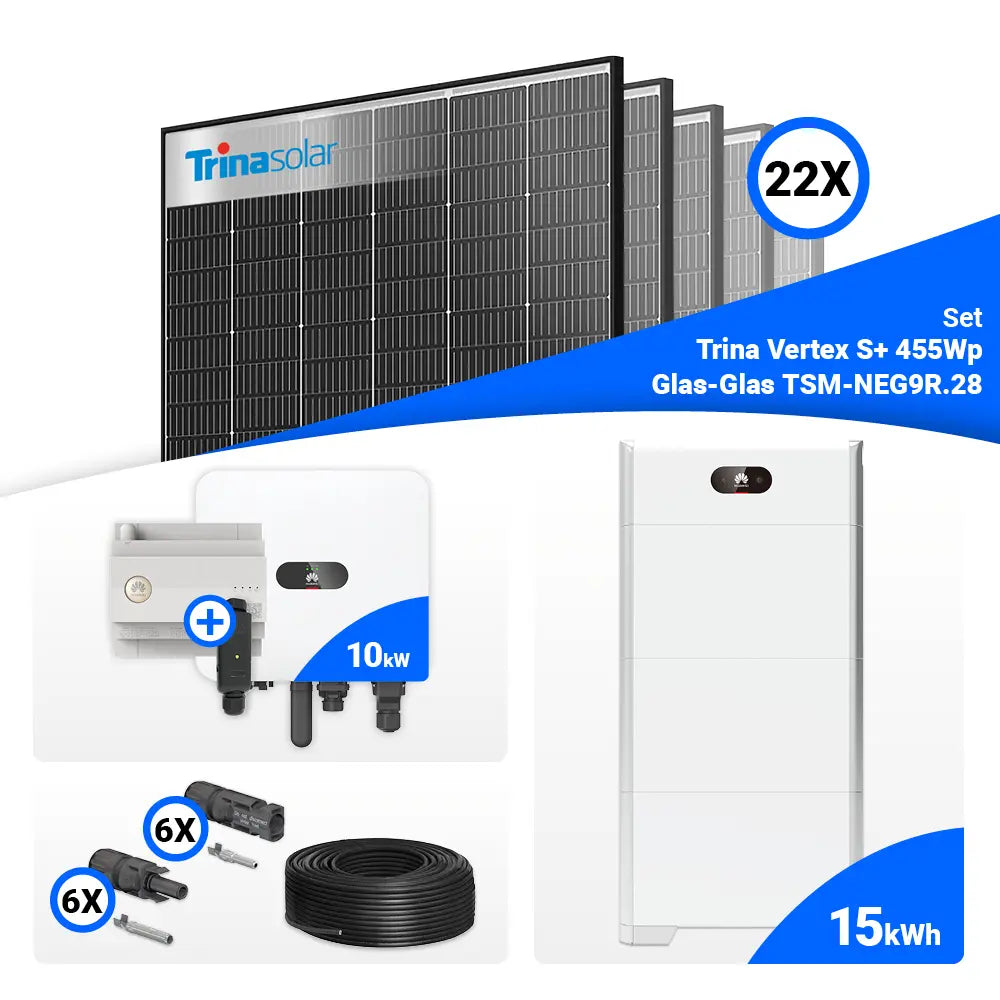

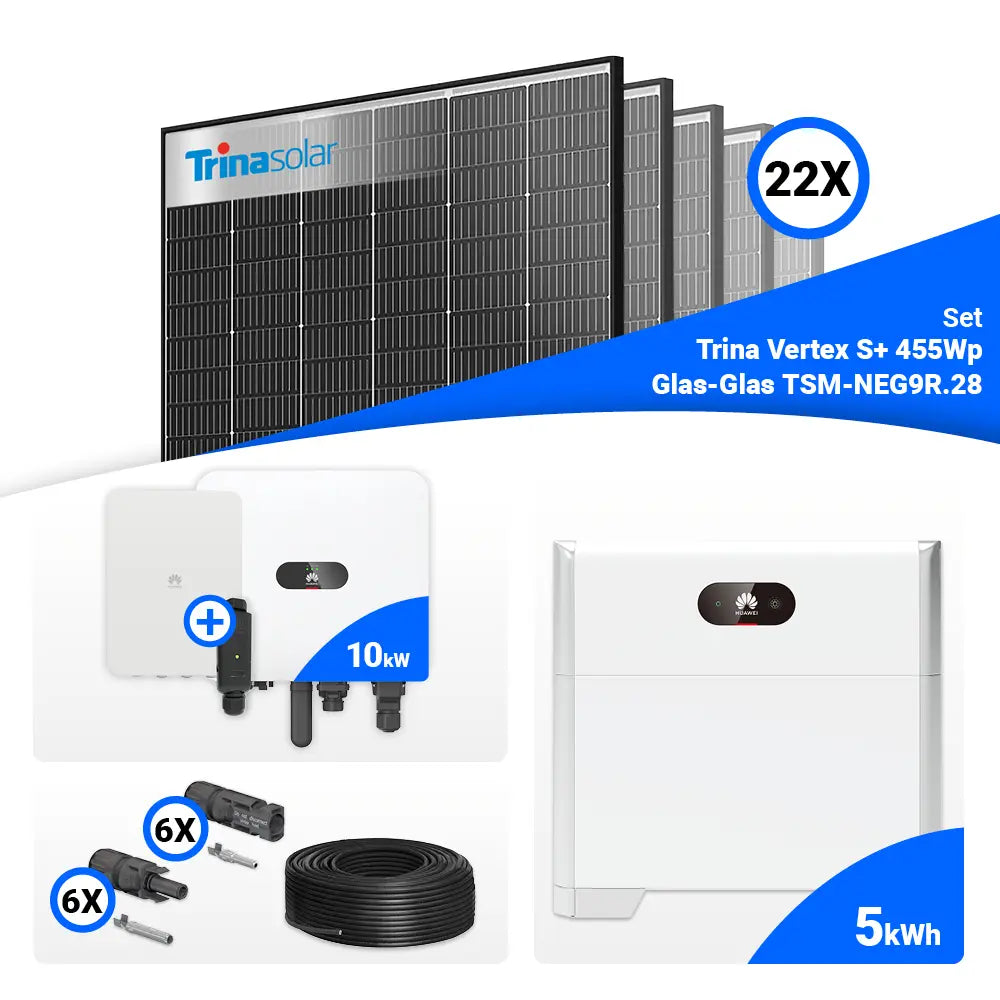

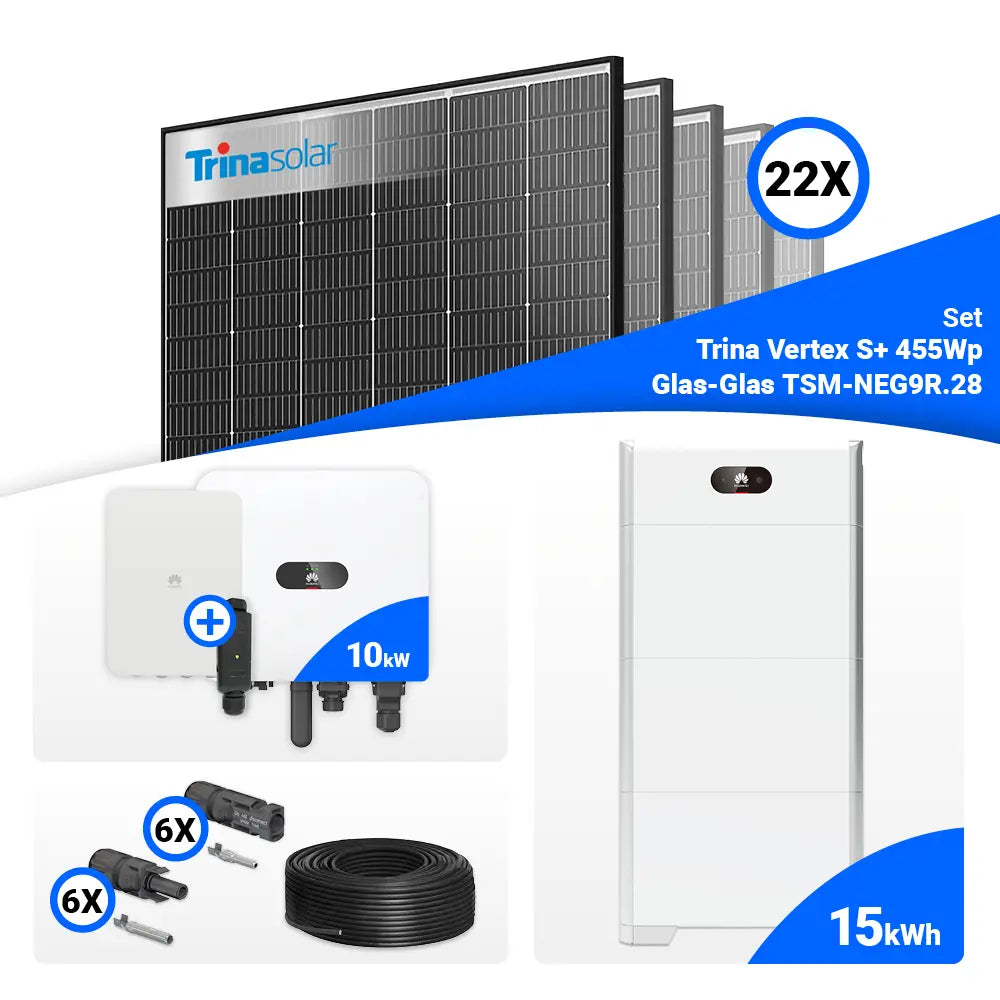

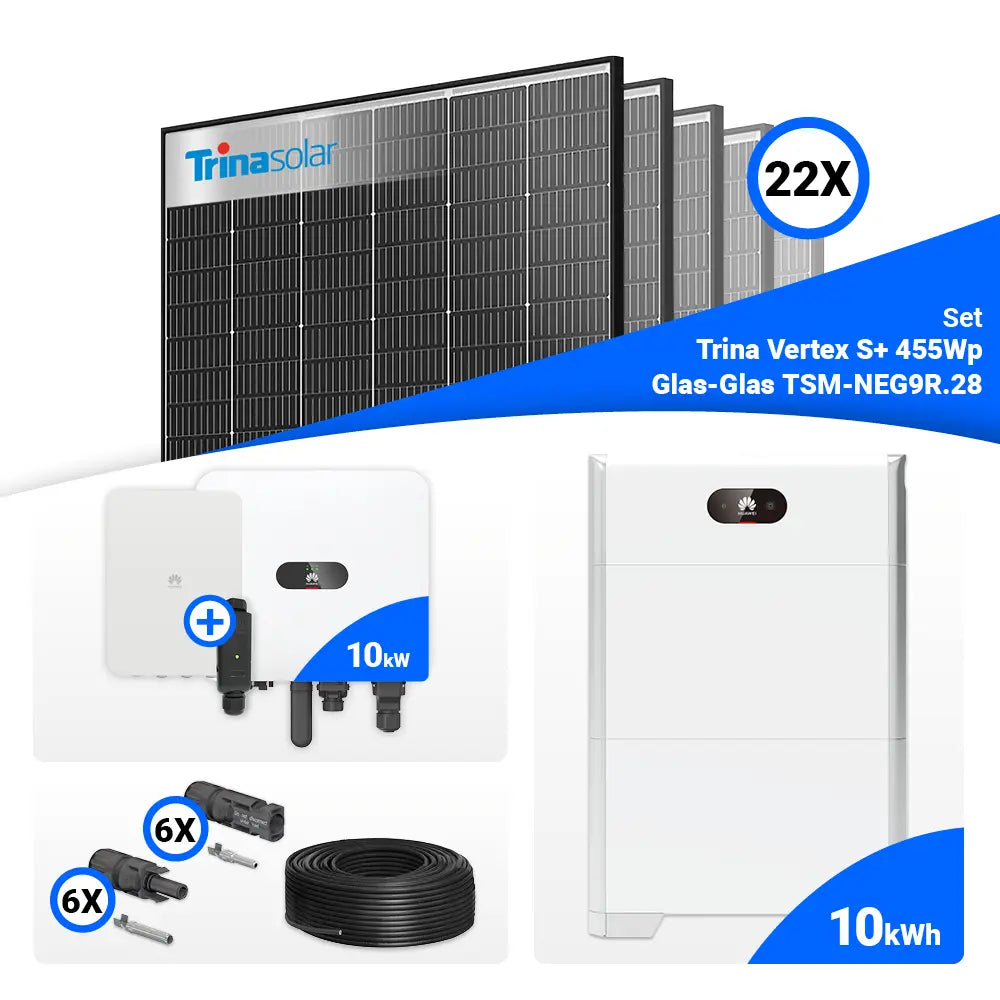

Luna2000 S0:

Die HUAWEI LUNA Smart String Batterie ist eine vielseitige und skalierbare Speicherlösung, die sich flexibel an deinen Energiebedarf anpassen lässt. Durch das modulare Design sind Kapazitäten von 5 kWh, 10 kWh und 15 kWh verfügbar und können bei Bedarf erweitert werden. In Kombination mit einem HUAWEI SUN2000 Wechselrichter und optionalen HUAWEI Optimierern entsteht ein leistungsstarkes System für eine intelligente und effiziente Nutzung erneuerbarer Energien.

Details:

• Batteriekapazität: 5 kWh / 10 kWh / 15 kWh /
• Nennspannung: 360 V / 600 V
• Gewicht: 63,8 kg
• Schutzklasse: IP 65
• CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3
• Maximale Entladeleistung: 3,5kW/10s , 7kW/10s (Luna 10 , Luna 15)
• Abmessungen: 712 x 585 x 298 mm (H/W/T)

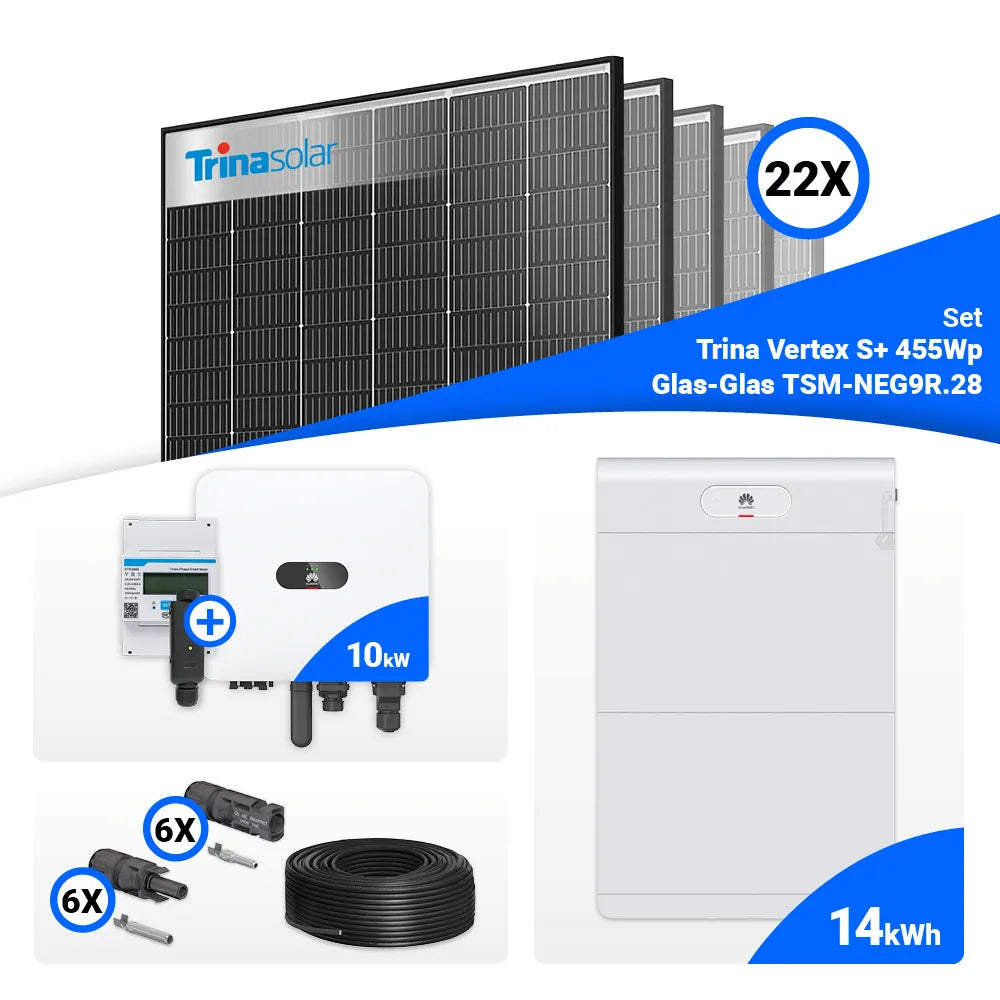

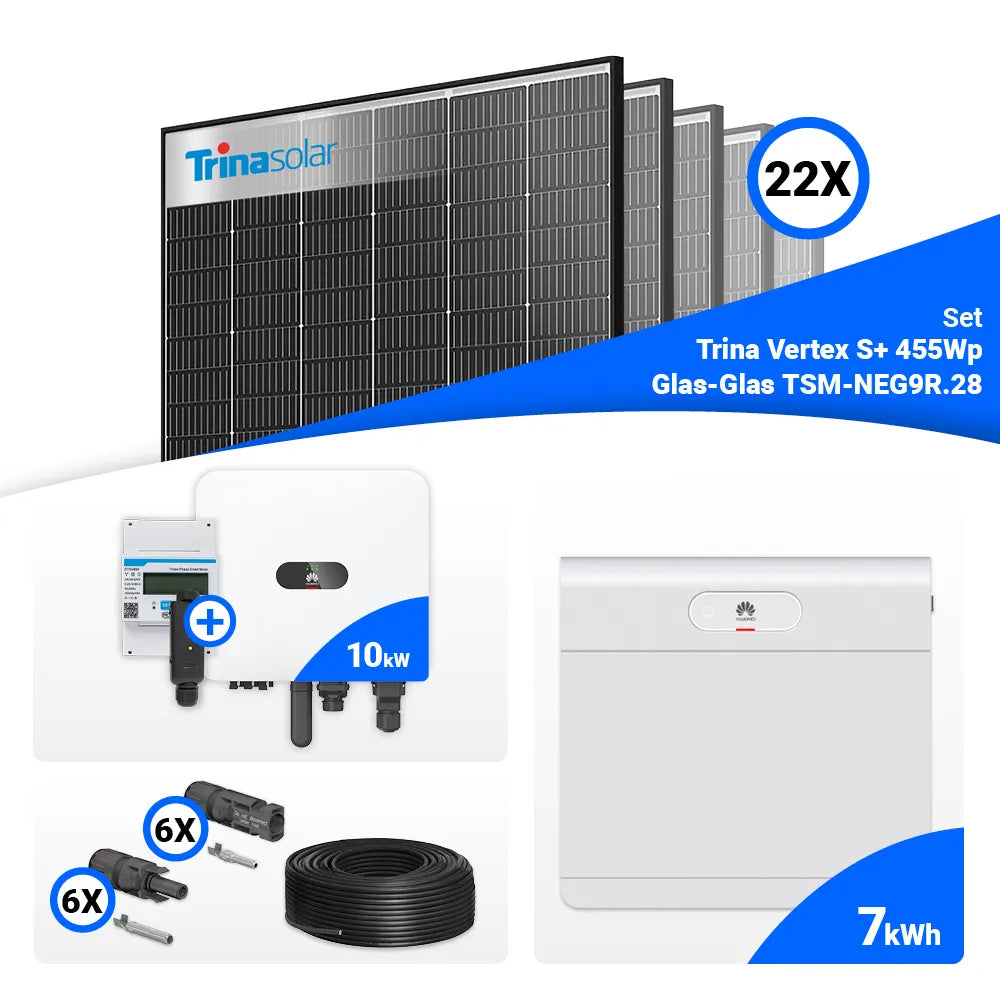

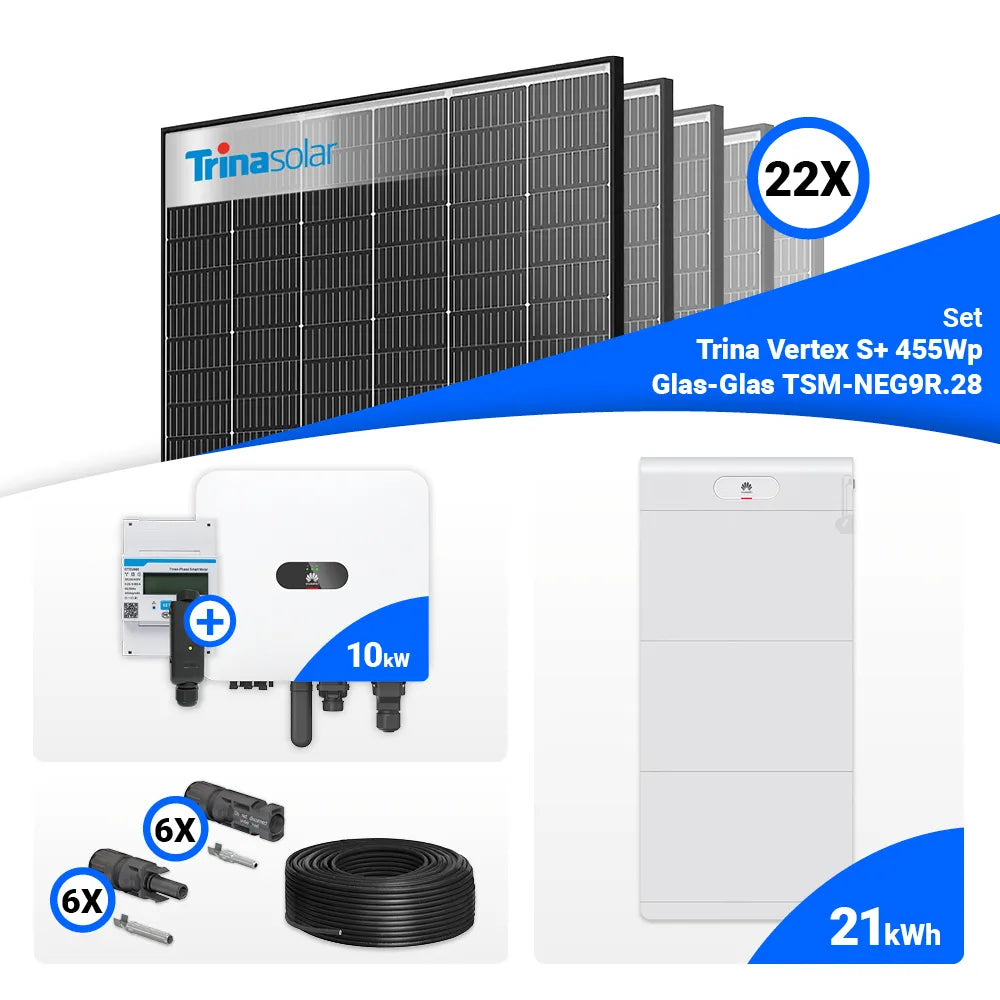

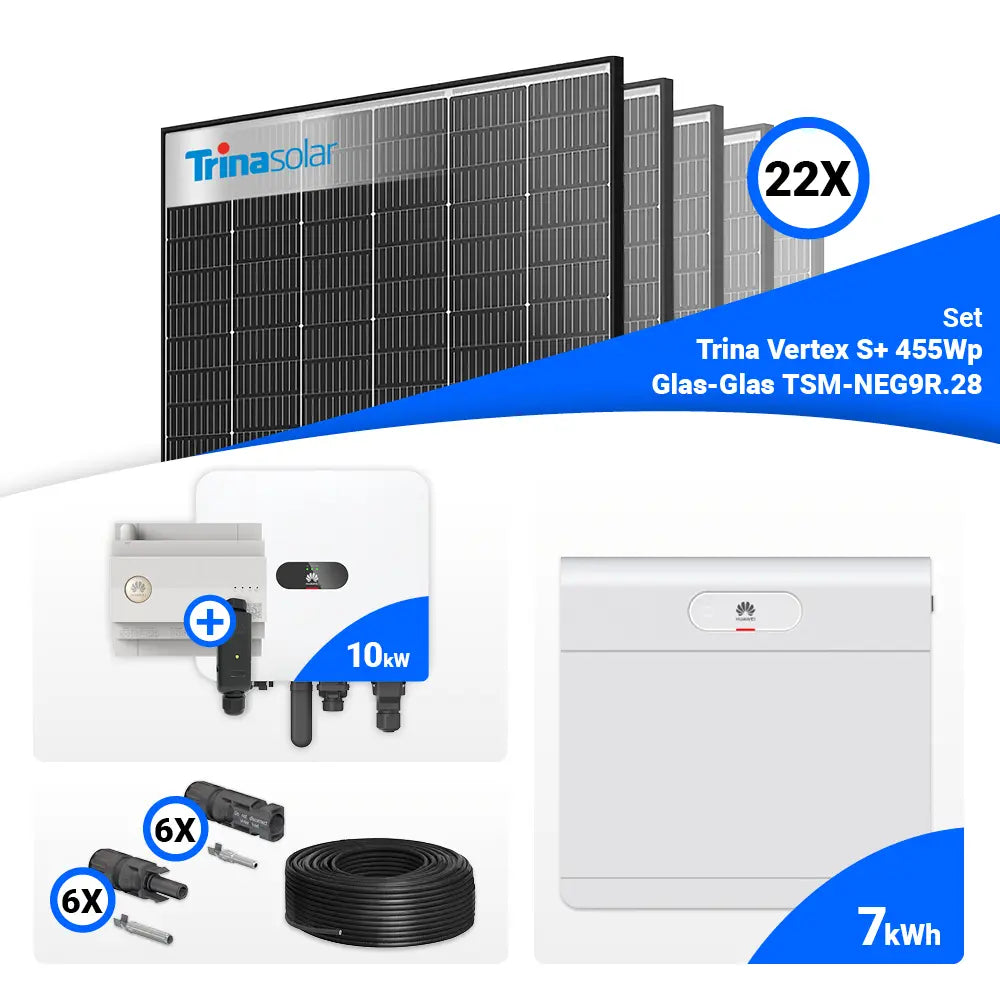

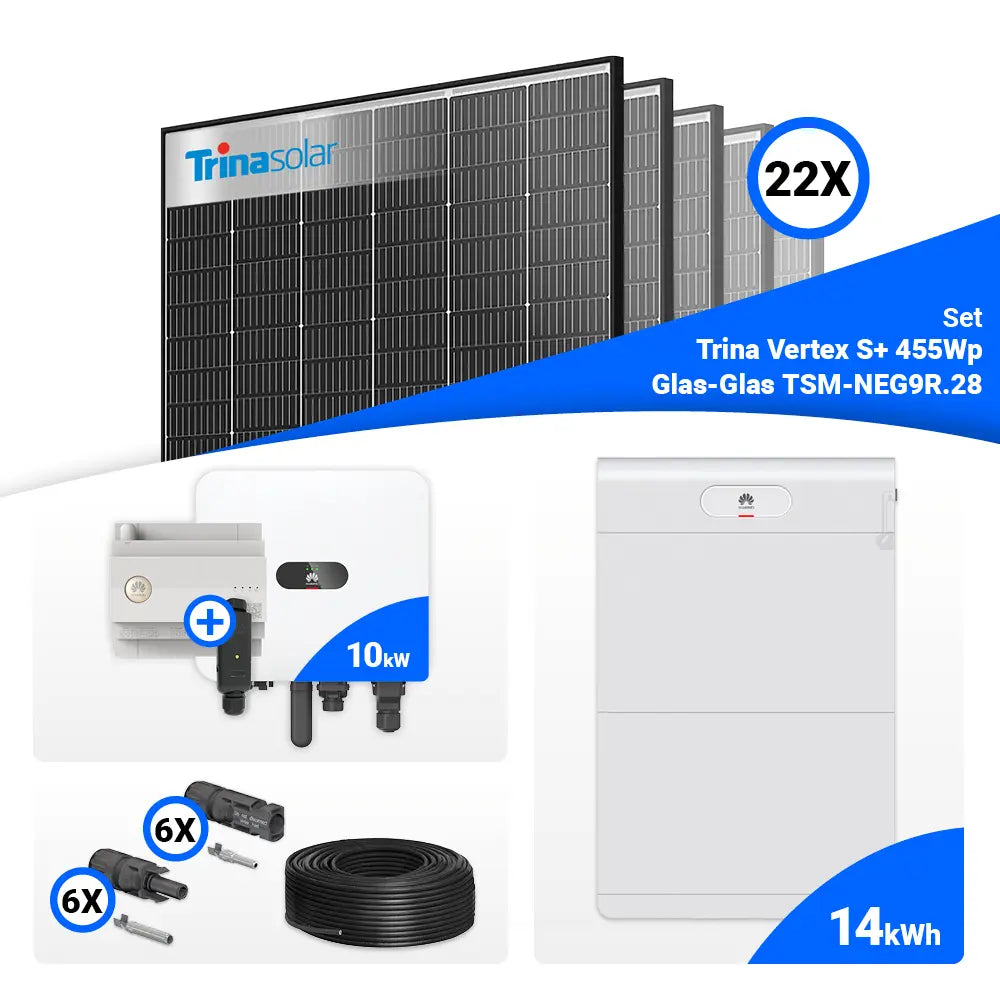

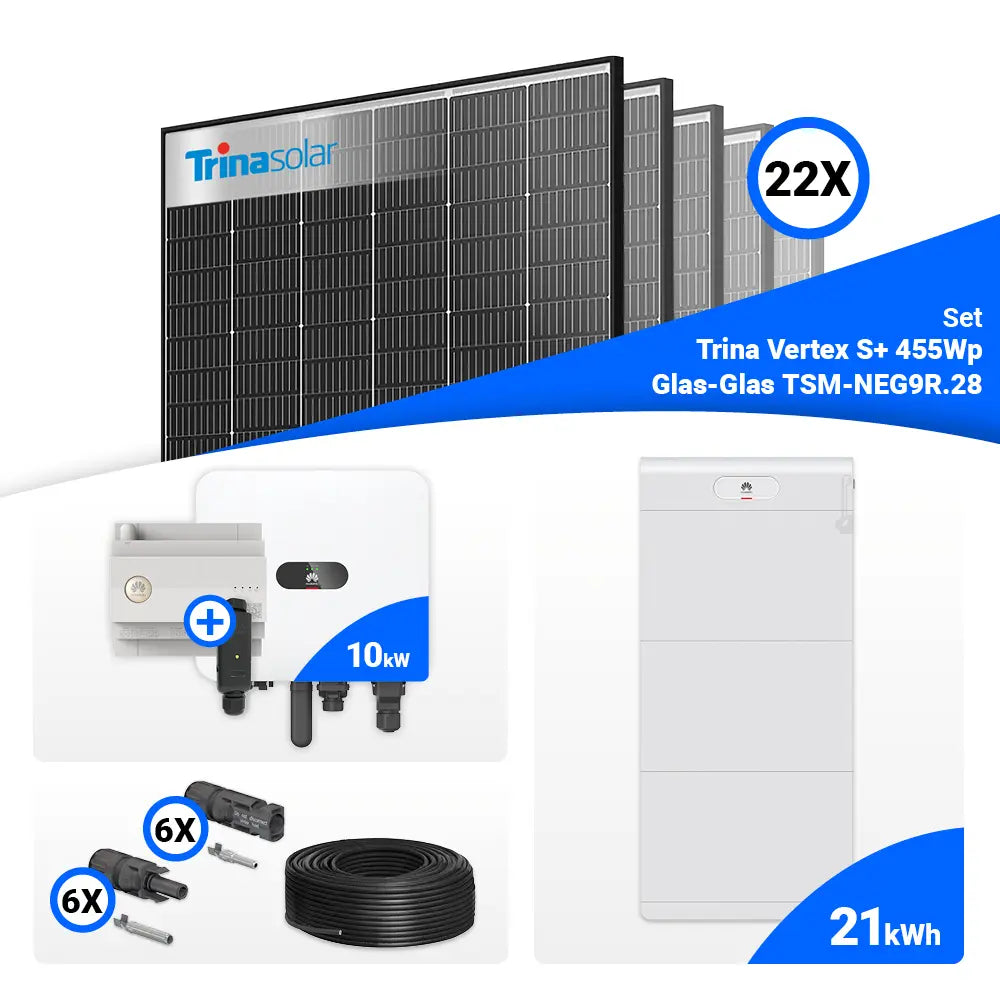

Luna2000 S1:

Der Huawei Luna2000-7-S1 ist ein leistungsstarkes Heimspeichersystem mit einer nutzbaren Kapazität von 6,9 kWh und einer maximalen Lade- und Entladeleistung von 3,5 kW. Durch innovative Technologie und intelligente Steuerung wird der selbst erzeugte Solarstrom optimal genutzt, wodurch der Eigenverbrauch maximiert wird. Eine ideale Wahl für eine nachhaltige, effiziente und unabhängige Energieversorgung im eigenen Zuhause.

Details:

• Kapazität: 6,9 kWh pro Batteriemodul.
• Lade- und Entladeleistung: Maximal 3,5 kW.
• Betriebstemperaturbereich: -20°C bis +55°C.
• Kühlung: Konvektionskühlung.
• Schutzart: IP66.
• Geräuschpegel: Weniger als 29 dB.
• Kommunikation: RS485, FE, CAN.
• Zertifikate: CE, RCM, CEC, VDE2510-50.
