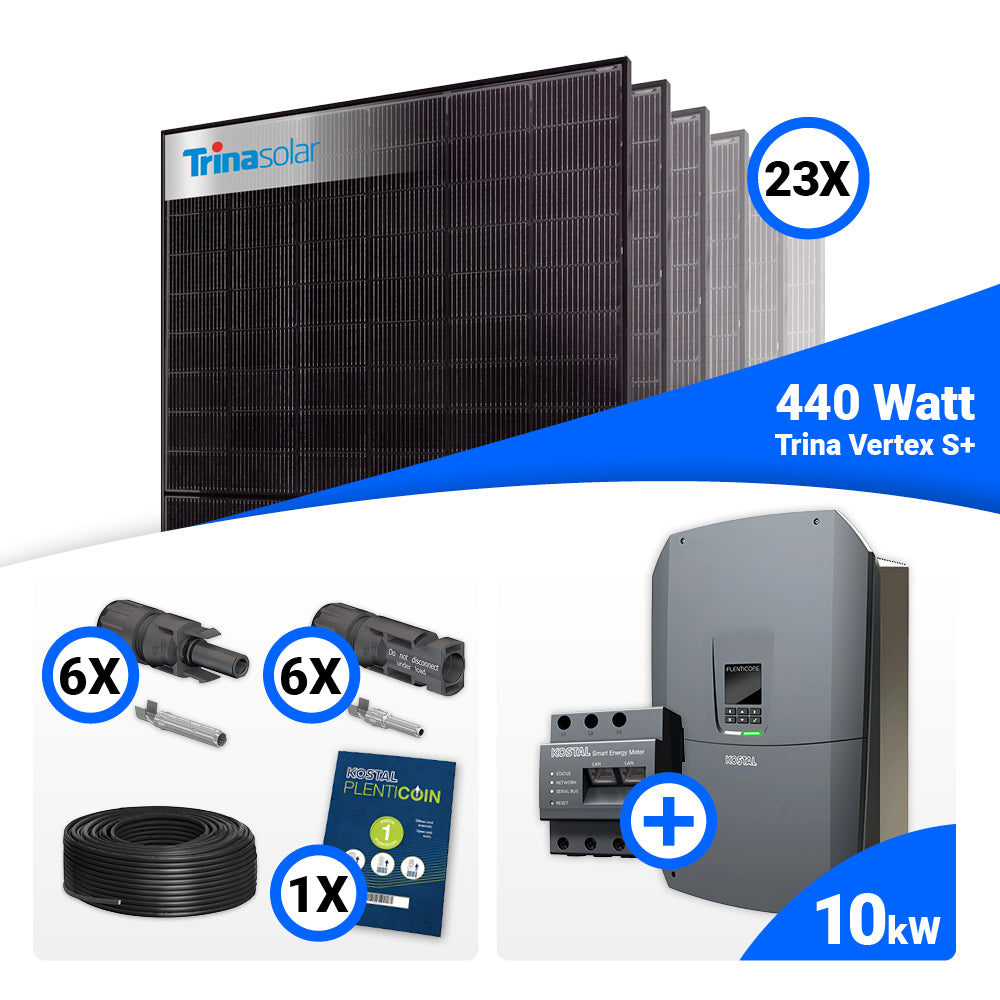

4Lieferumfang:
23x Trina Vertex S+ 440 Wp Full Black Glas-Glas TSM-NEG9RC.27
1x Kostal G3 M Plenticore 8,5 bis 12,5 kW Wechselrichter
1x Kostal Smart Energy Meter G2/G3 - KSEM
1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)
1x 100m Rolle Solarkabel
6x MC4 Stecker Set
Speicher optional wählbar: BYD HVS Battery-Box oder BYD HVM Battery-Box
inkl. 4x Kostal PLENTICOIN Karte DE
Trina Vertex S+ TSM-NEG9RC.27 440W – Hochleistungs-Bifazialmodul für maximale Erträge
Das Trina Vertex S+ TSM-NEG9RC.27 vereint modernste Solartechnologie mit hoher Effizienz und erreicht eine Spitzenleistung von 440 Watt bei einem Modulwirkungsgrad von 22,0 %. Dank der High-Density-Zellverbindungstechnologie ermöglicht dieses bifaziale Modul eine optimale Flächennutzung und maximale Energieerträge. Speziell für Aufdachanlagen konzipiert, überzeugt es mit leistungsstarker Technologie und einem eleganten Design.
Kostal PLENTICORE G3 M Hybrid-Wechselrichter – Effizient, flexibel und smart
Der Kostal PLENTICORE G3 M ist ein leistungsstarker Hybrid-Wechselrichter, der sowohl als PV-, Batterie- als auch als Hybrid-Wechselrichter genutzt werden kann. Mit einem Spitzenwirkungsgrad von bis zu 98,05 % sorgt er für eine hocheffiziente Energieumwandlung und maximale Stromnutzung. Die Ersatzstromfunktion gewährleistet eine stabile Versorgung bei Netzausfällen, während das intelligente Schattenmanagement auch bei Teilverschattung für hohe Erträge sorgt. Die einfache Installation sowie das smarte Monitoring über die KOSTAL Solar App bieten höchsten Komfort und machen ihn zur idealen Wahl für flexible und zukunftssichere Energiesysteme.
Kostal Smart Energy Meter G2 – Präzise Überwachung und Steuerung des Energieverbrauchs
Der KOSTAL Smart Energy Meter G2 erfasst den Energieverbrauch in Echtzeit und ermöglicht eine dynamische Steuerung der Wirkleistung in Verbindung mit KOSTAL Wechselrichtern. Mit seiner kontinuierlichen 24-Stunden-Überwachung und der einfachen Integration in Systeme mit mehreren Wechselrichtern trägt er zur effizienten Nutzung der erzeugten Energie bei.
Solarkabel H1Z2Z2-K, 6mm² – Zuverlässige Verbindung für langlebige Solarsysteme
Das Solarkabel H1Z2Z2-K mit einem Querschnitt von 6 mm² wurde speziell für Photovoltaikanlagen entwickelt und bietet eine sichere sowie effiziente Stromübertragung. Es überzeugt durch hohe elektrische Leitfähigkeit, Widerstandsfähigkeit gegenüber extremen Witterungsbedingungen und eine lange Lebensdauer, wodurch die Zuverlässigkeit der gesamten PV-Anlage erhöht wird.
MC4 Stecker Set – Sichere und stabile Steckverbindungen für Solaranlagen
Das MC4 Stecker Set gewährleistet eine zuverlässige Verbindung zwischen Solarmodulen und minimiert Energieverluste durch hochwertige Materialien. Die durchdachte Konstruktion ermöglicht eine schnelle, einfache Installation und sorgt für eine stabile sowie sichere elektrische Verbindung in Photovoltaikanlagen.
Details zum Solarmodul:
-
Typ: Solarpanel
-
Hersteller-Nr.: TSM-NEG9RC.27 440W
-
Serie: Vertex S+
-
Geeignet für: Dachmontage
-
Art der Zellen: Monokristallin Bifazial
-
Leistung: 440 Watt
-
Wirkungsgrad: 22,0 %
-
Leerlaufspannung: 52,2 Volt
-
Kurzschlussstrom: 10,67 A
-
Maximale Systemspannung DC: 1.500 Volt
-
Einsatzbereich: Betriebstemperatur von -40 °C bis 85 °C
-
Schneelast: bis 5.400 Pa
-
Windlast: bis 4.000 Pa
-
Schutzart: IP68
-
Zertifizierung: IEC61215 / IEC61730 / IEC61701 / IEC62716 / UL61730
-
Feature: 1,6mm hochtransparentes, anti-reflexbeschichtetes, hitzevorgespanntes Glas, Rückseite 1,6mm hitzevorgespanntes Glas, Rahmen: 30mm schwarz eloxierte Aluminiumlegierung
-
Weitere Informationen: Hohe Kompatibilität mit verfügbaren Wechselrichtern, Optimierern und Montagesystemen, höherer Bifazialitätsfaktor bis zu 85%
-
Abmessungen: Breite: 1.134 mm x Höhe: 30 mm x Länge: 1.762 mm
-
Gewicht: 21 kg
Details zum Wechselrichter:
- Basisleistung: 8,5 kW, mit optionaler Erweiterung auf 10 kW und 12,5 kW
- Max. PV-Leistung (cos φ = 1): Bis zu 18,75 kWp
- Nominale DC Leistung: Bis zu 12,75 kW
- Bemessungseingangsspannung (UDC,r): 680 V
- Start Eingangsspannung (UDCstart): 95 V
- Max. Systemspannung (UDCmax): 1000 V
- MPP-Bereich bei Nennleistung: 170 - 800 V
- Max. Eingangsstrom: 30 A pro DC-Eingang
- Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
- Bemessungsleistung (PAC,r): Bis zu 12,5 kW
- Max. Ausgangsstrom: 32 A
- Netzanschluss: 3N~, 230/400 V, 50 Hz
- Schutzart: IP65, Schutzklasse I
- Kühlprinzip: Geregelte Lüfter
- Geräuschemission: 39 dB(A)
- Betriebstemperaturbereich: -20°C bis +60°C
Details zu Smartmeter:
- Messung: 3-phasige Echtzeit-Energiemessung
- Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
- Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
- Installation: Hutschienenmontage im Schaltschrank
- Schnittstellen:
- 2× LAN
- 2× RS485 (Modbus RTU)
- Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
- Gehäusematerial: Glasfaserverstärktes Polyamid
- Schutzklasse: II
- Messgenauigkeit: IEC 61557-12-konform
Details zu Solarkabel:
- Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
- Isolationswiderstand min. bei 20°C: 580 MΩ/km
- Strombelastbarkeit: Geprüft nach EN 50618
- Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
- UV-Beständigkeit: Geprüft nach EN 50618
- Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
- Erwartete Lebensdauer: 25 Jahre
Details zu MC4 Stecker:
- Nennspannung: Bis zu 1000 V
- Nennstrom: Bis zu 30 A
- Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
- Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
- Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit
OPTIONAL mit Speicher:

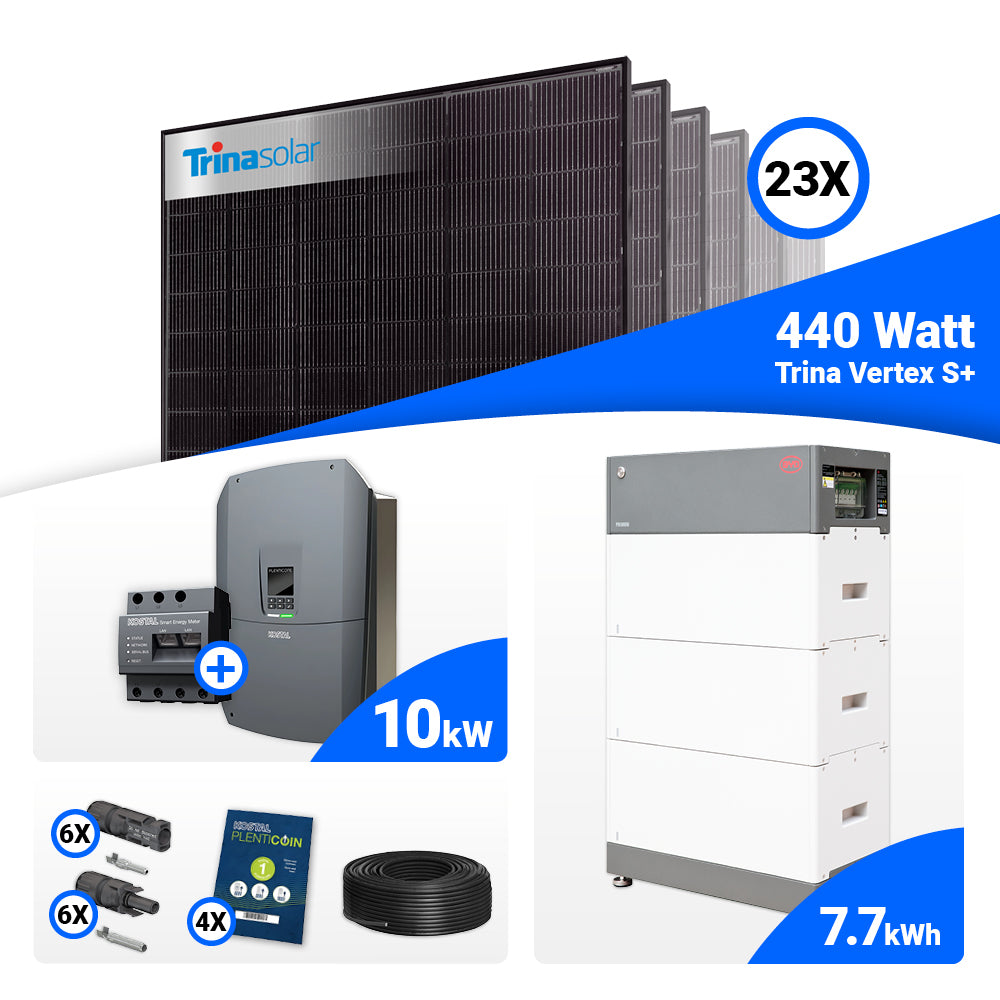

BYD Battery-Box Premium HVS – Hochvolt-Batteriespeicher für maximale Flexibilität
Die Battery-Box Premium HVS definiert neue Standards in der Energiespeicherung. Dank modernster Zelltechnologie bietet sie eine höhere Kapazität bei gleichzeitig reduziertem Gewicht – etwa 30 Prozent leichter und 8 Zentimeter schmaler als frühere Modelle. Dies vereinfacht die Installation und spart wertvollen Platz. Mit ihrem kompakten Design und der Schutzklasse IP55 eignet sie sich sowohl für den Innen- als auch für den Außeneinsatz und bietet eine zuverlässige Lösung für vielfältige Anwendungen.
Details:
- Preisgekrönte Effizienz dank echter Serienschaltung
- Das patentierte modulare Steckdesign erfordert keine interne Verkabelung und ermöglicht maximale Flexibilität und Benutzerfreundlichkeit
- Kobaltfreie Lithium-Eisen-Phosphat-Batterie (LFP): Maximale Sicherheit, Lebensdauer und Leistung
- Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
- Höchste Sicherheitsstandards wie VDE 2510-50
- Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität

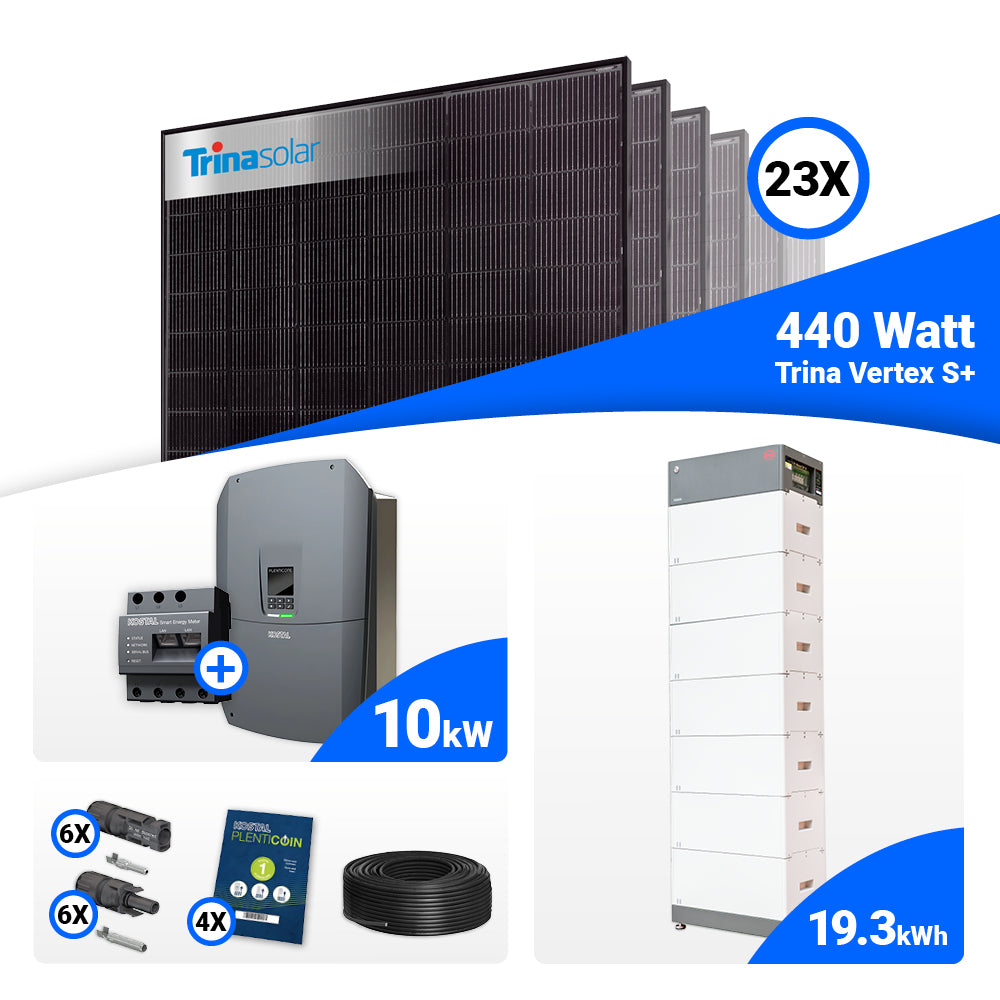

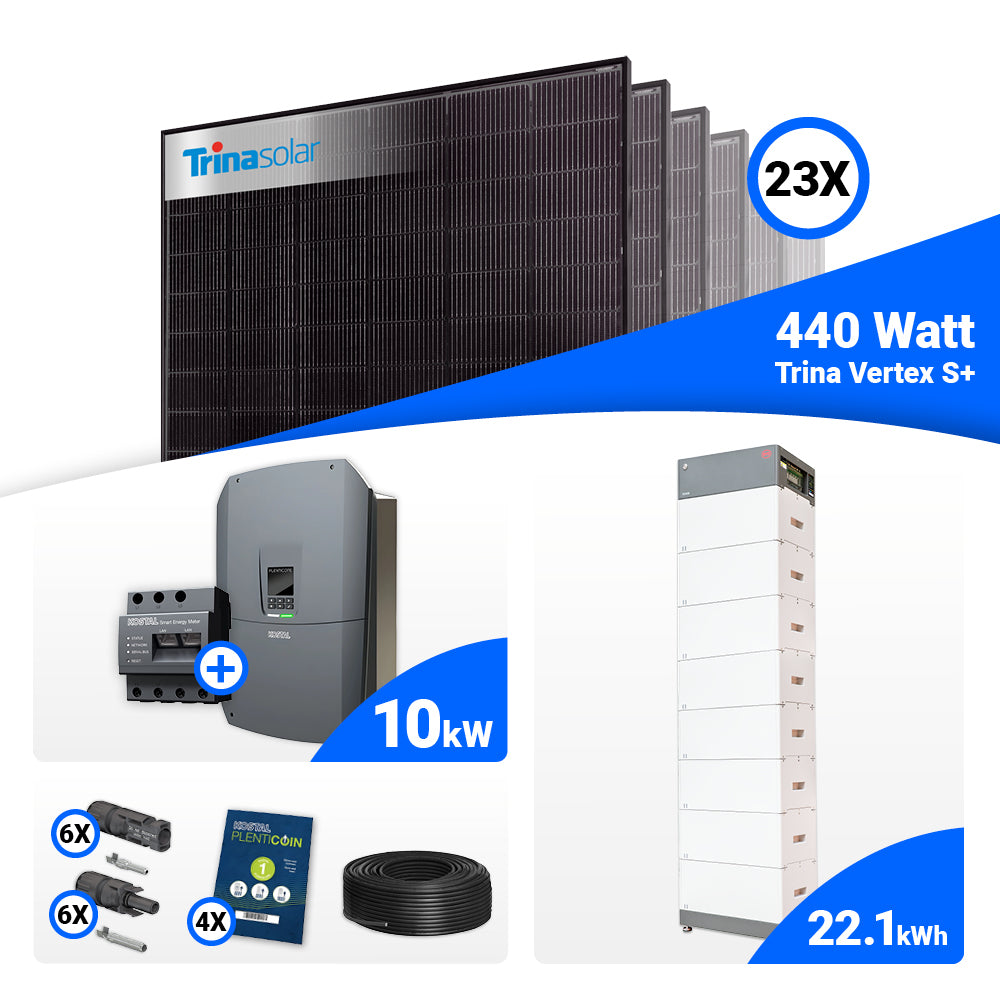

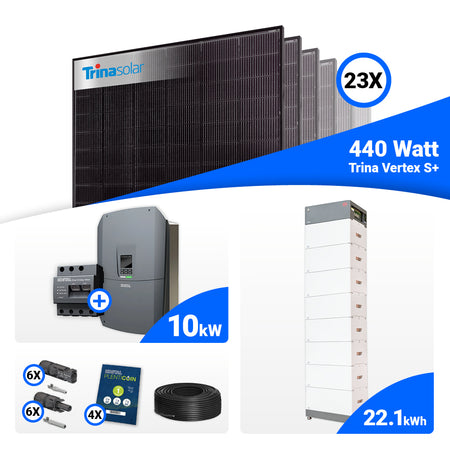

BYD Battery-Box Premium HVM – Flexible Speicherkapazität für höchste Effizienz
Die Battery-Box Premium HVM ermöglicht eine bedarfsgerechte Anpassung der Speicherkapazität. Das System beginnt mit 11,0 kWh und kann durch zusätzliche Module auf bis zu 66,2 kWh erweitert werden. Die kobaltfreie LFP-Technologie sorgt für höchste Sicherheit, eine lange Lebensdauer und konstante Leistung. Dieses intelligente Speichersystem optimiert das Energiemanagement und gewährleistet eine zuverlässige Notstromversorgung – auch unter anspruchsvollen Bedingungen.
Details:
- Erstklassige Effizienz: Mit einer Effizienz von über 96% sorgt die BYD Battery-Box für minimale Energieverluste und maximale Energieverfügbarkeit.
- Widerstandsfähiges Design: Geschützt nach IP55, ist die Battery-Box gegen Umwelteinflüsse robust abgesichert und eignet sich auch für anspruchsvolle Installationsumgebungen.
- Kompatibilität: Unterstützt führende Hochvolt-Batterie-Wechselrichter sowohl einphasig als auch dreiphasig, was die Integration in bestehende Systeme erleichtert.
- Plug-and-Play-Installation: Das modulare Design ermöglicht eine einfache, schnelle und flexible Installation und Erweiterung des Systems ohne interne Verkabelung.
- Umfassende Zertifizierungen: Erfüllt die strengen internationalen Standards wie VDE 2510-50, IEC62619, CEC, CE und UN38.3.
