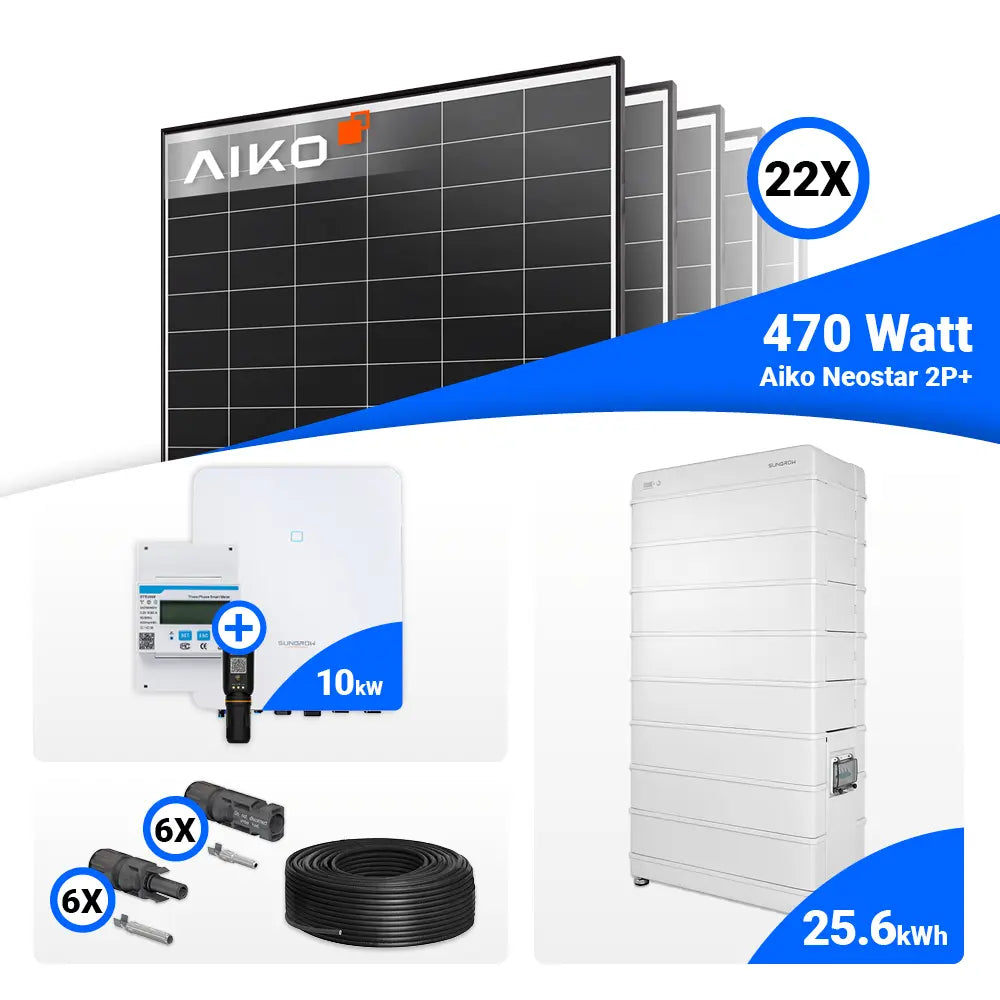

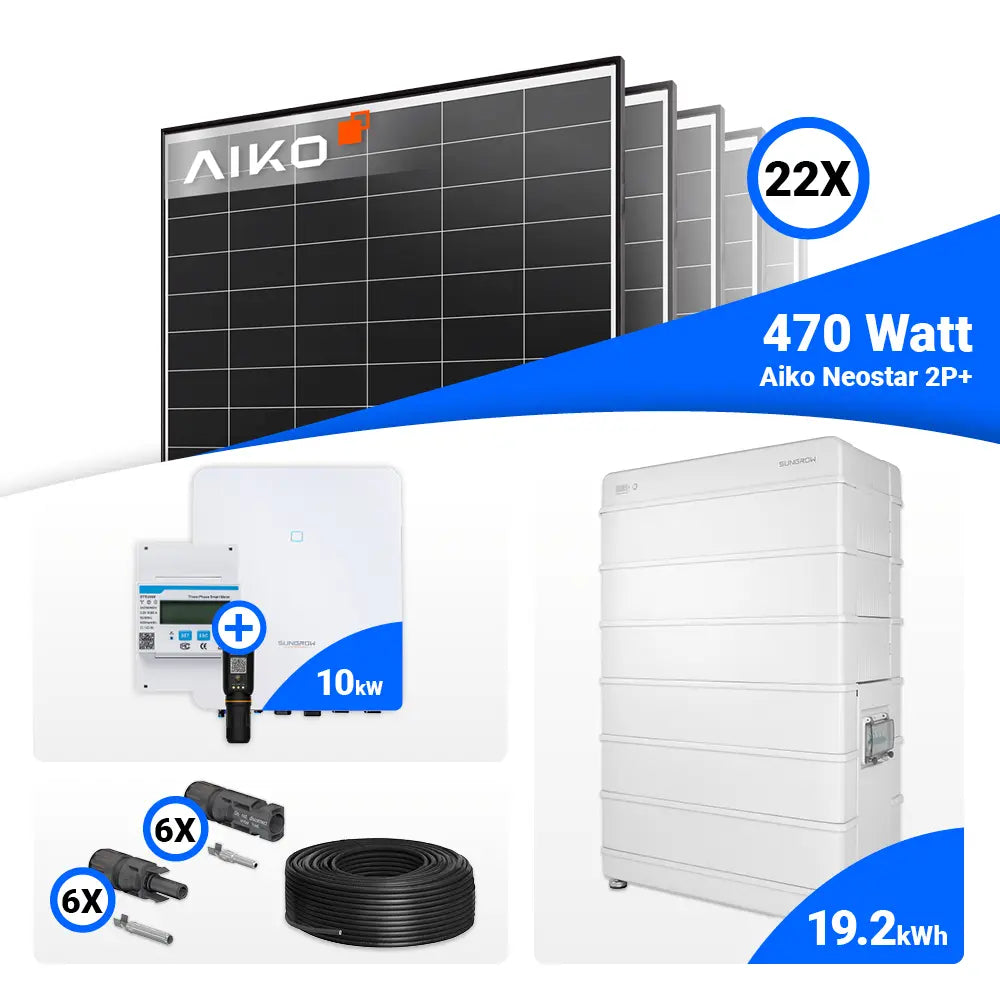

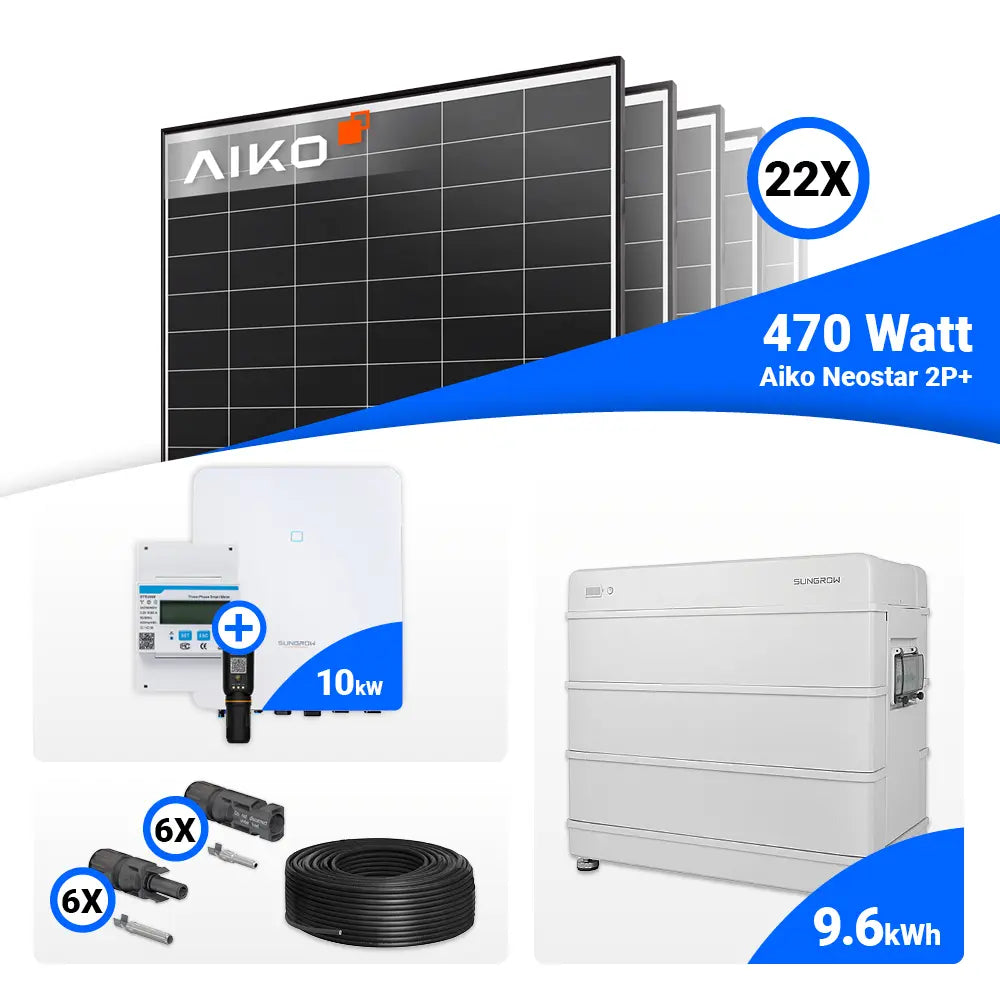

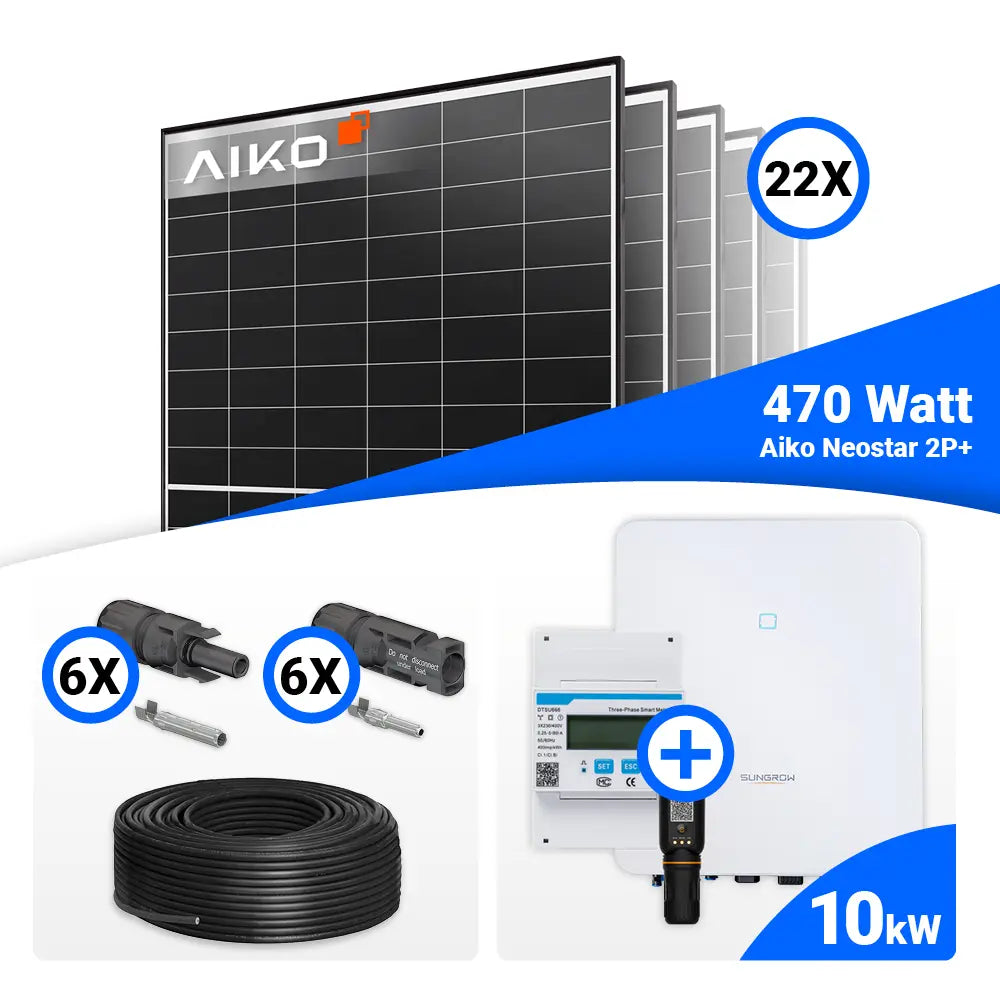

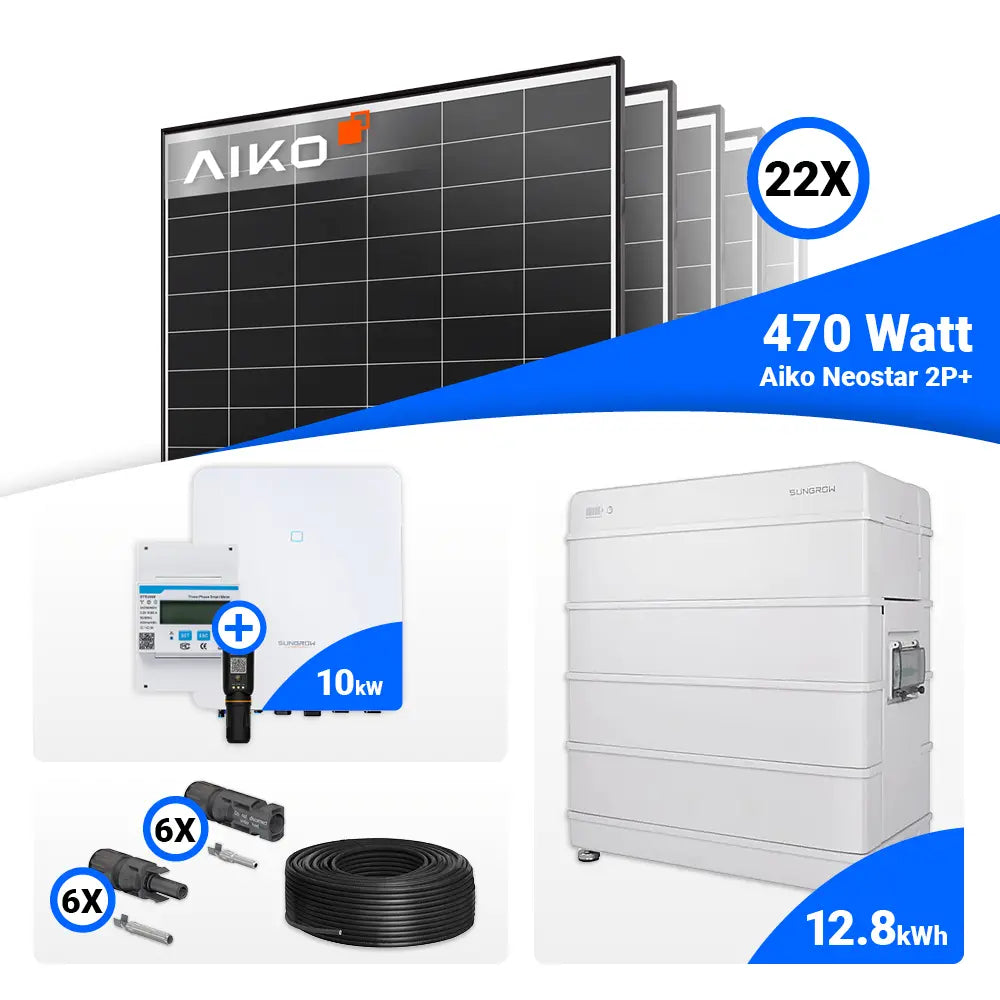

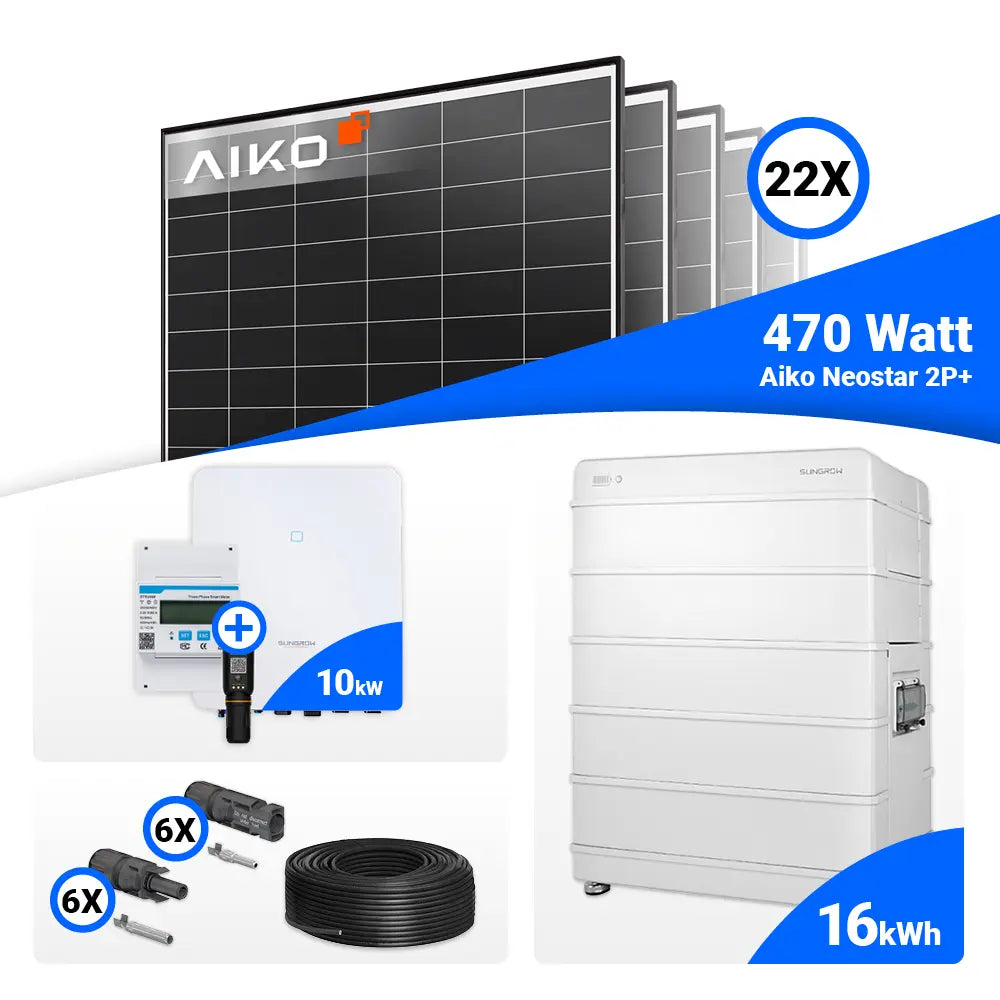

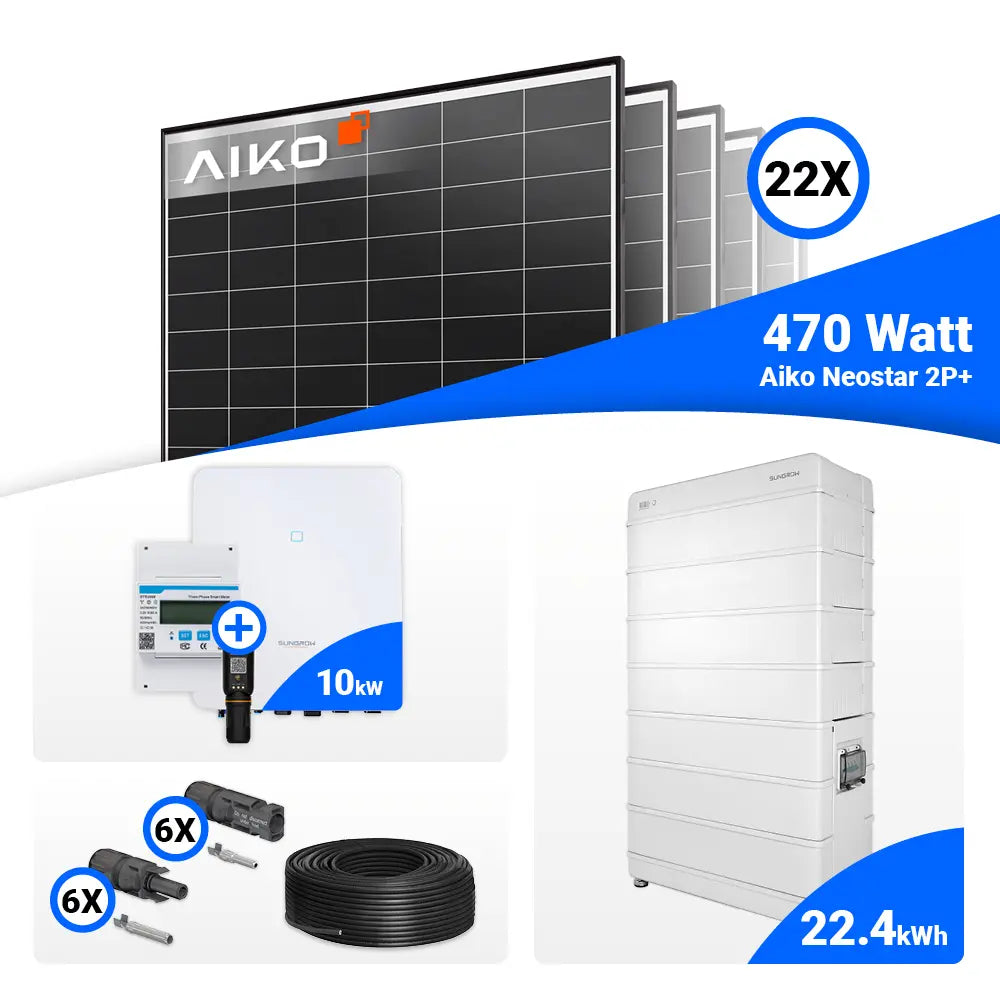

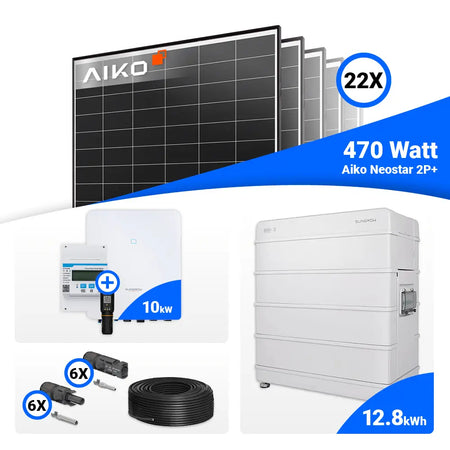

Lieferumfang

22× AIKO Solar 470W Glas-Glas Black Frame Modul

1x Sungrow Wechselrichter SH10.0

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Speicher optional wählbar: Sungrow SBR Batteriespeicher

AIKO Solar Neostar 470W – Höchste Effizienz im eleganten Black-Frame-Design

Das AIKO Neostar 470W Glas-Glas Modul kombiniert modernste ABC (All Back Contact) N-Typ Technologie mit hoher Leistungsfähigkeit und einer hochwertigen vollschwarzen Optik. Mit einem Wirkungsgrad von rund 23 % und der robusten Glas-Glas-Konstruktion liefert es dauerhafte Höchstleistung und fügt sich ästhetisch perfekt in das Gesamtbild jeder modernen PV-Anlage ein.

Technische Daten des AIKO 470W Moduls

• Modell: AIKO-A-MAH54Db, Neostar-Serie, Black Frame
• Leistung: 470 Watt
• Wirkungsgrad: ca. 23 %
• Zelltyp: Monokristallin N-Typ ABC
• Leerlaufspannung (Voc): ca. 41 V
• Kurzschlussstrom (Isc): ca. 14,3 A
• MPP-Spannung (Umpp): ca. 34 V
• MPP-Strom (Impp): ca. 13,7 A
• Temperaturkoeffizient (Voc): −0,22 %/°C
• Maximale Systemspannung: 1.500 V
• Solarkabel: 1,2 m, 4 mm², MC4-Evo2
• Temperaturbereich: −40 °C bis +85 °C
• Schneelast: bis 5.400 Pa
• Windlast: bis 2.400 Pa
• Schutzart: IP68
• 3 Bypass-Dioden
• Doppelglas: 2,0 mm + 2,0 mm halbgehärtetes Glas
• Rahmen: Schwarz eloxiertes Aluminium
• Abmessungen: 1.757 × 1.134 × 30 mm
• Gewicht: 24,5 kg

Sungrow Hybrid Hochvolt-Wechselrichter SH10.0RT-20 – Leistungsstark & Notstromfähig

Der dreiphasige Sungrow SH10.0RT-20 Hybrid-Wechselrichter ist eine ideale Wahl für große PV-Anlagen. Mit einem starken Ersatzstromausgang, voller Schieflastfähigkeit und zwei unabhängigen MPP-Trackern bietet er höchste Flexibilität. Der integrierte Hochvolt-Batterieanschluss ermöglicht die direkte Verbindung von Sungrow SBR Speichersystemen.

Technische Daten des Wechselrichters

• Netzanschluss: 3-phasig
• AC-Nennausgangsleistung: 10,0 kVA (10 kW nominal / 12 kW für 5 min)
• Max. PV-Eingangsspannung: 1.000 V
• Max. PV-Eingangsstrom: 40,5 A (13,5 A / 27 A)
• Batteriekompatibilität: 150–600 V Lithium-Hochvoltbatterie
• Schnittstellen: RS485, WLAN, Ethernet, CAN, 4× DI, 1× DO
• Max. Wirkungsgrad: 98,4 %
• AC-Kabelquerschnitt: 6–10 mm²
• DC-Kabelquerschnitt: 4–6 mm²
• Abmessungen: 540 × 460 × 170 mm
• Gewicht: 27 kg
• Schutzklasse: IP65

Solarkabel H1Z2Z2-K, 6 mm²

Das mitgelieferte H1Z2Z2-K Solarkabel gewährleistet eine sichere und langlebige Stromübertragung und erfüllt alle wichtigen Normen moderner PV-Systeme.

• Leitungswiderstand bei 20 °C: 5,09 mΩ/m
• Isolationswiderstand: 580 MΩ/km
• Zertifiziert nach EN 50618
• Hoch UV-, Ozon- und witterungsbeständig
• Flammbeständig (LSOH)
• Lebensdauer: ≥ 25 Jahre

MC4 Stecker Set – Für sichere und stabile Verbindungen

Das MC4 Stecker Set bietet zuverlässige DC-Verbindungen zwischen Modulen und Wechselrichter und ist ideal für den langfristigen Einsatz in PV-Anlagen.

• Nennspannung: bis 1.000 V
• Nennstrom: bis 30 A
• Geeignet für 2,5–6 mm² Kabel
• Temperaturbereich: −40 °C bis +85 °C
• Material: PPO & Kupfer, UV-beständig

Optionaler Speicher – Sungrow SBR Batteriesystem

Der Sungrow SBR Hochvoltbatteriespeicher ist modular aufgebaut und ermöglicht flexible Kapazitätsanpassungen von kleinen bis großen Systemen. Dank LiFePO₄-Technologie, geringem Gewicht und Plug-and-Play Aufbau ist die Installation besonders einfach und sicher.

Technische Daten des Speichers

• 30 A permanenter Lade-/Entladestrom
• Erweiterbar von 3 auf bis zu 8 Module (9,6–25,6 kWh)
• Bis zu 4 Einheiten parallel → 9–100 kWh Gesamtspeicher
• Mehrstufiges, VDE-zertifiziertes Sicherheitskonzept
• Nur ca. 33 kg pro Modul
• Installation durch 1 Person möglich
• Plug-and-Play Verbindung zwischen den Modulen
• Leistungsfähige Not-/Ersatzstrom- und Off-Grid-Funktion
• 10 Jahre Produktgarantie
