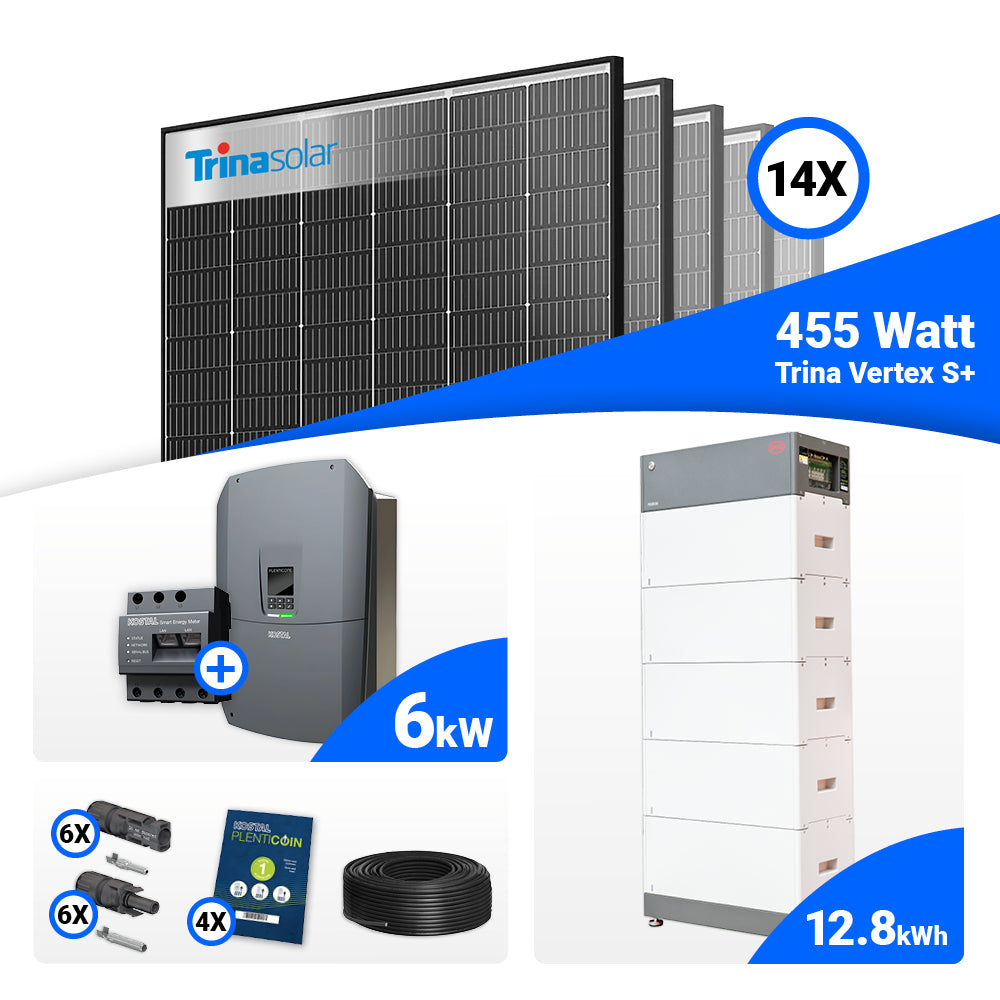

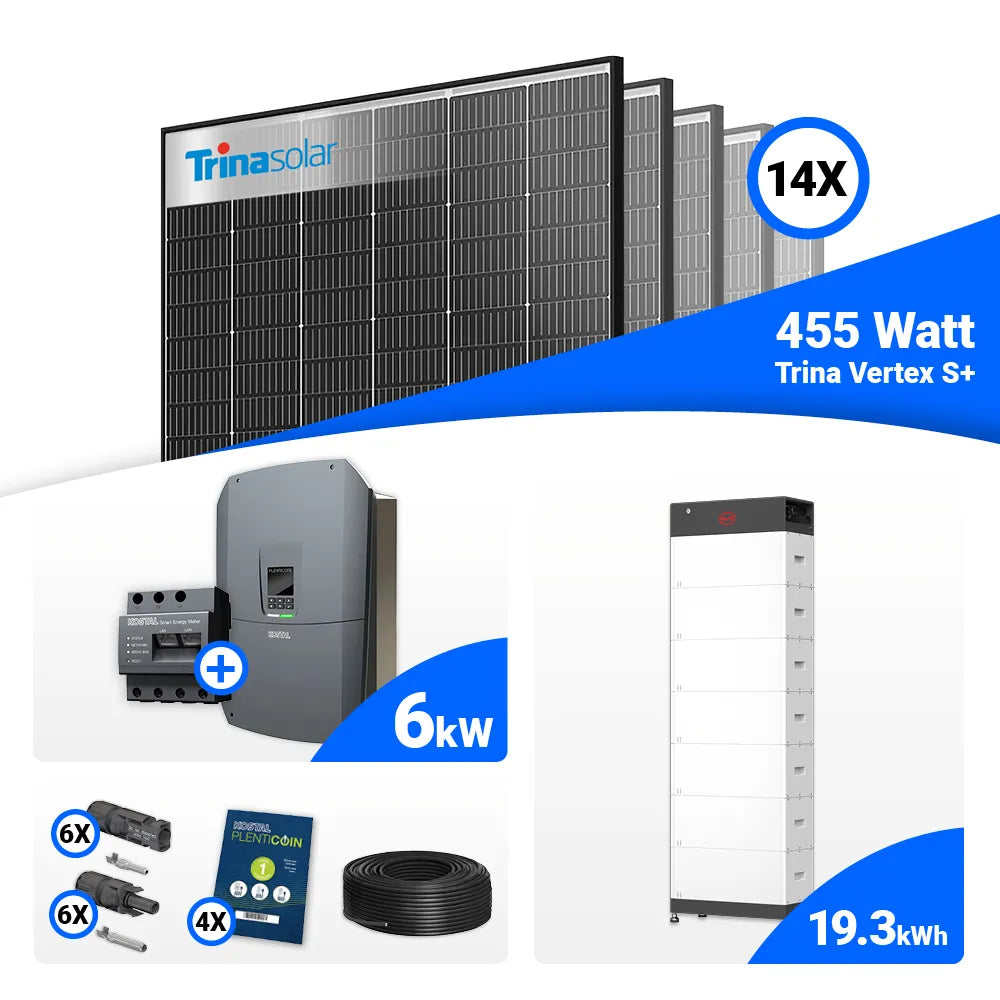

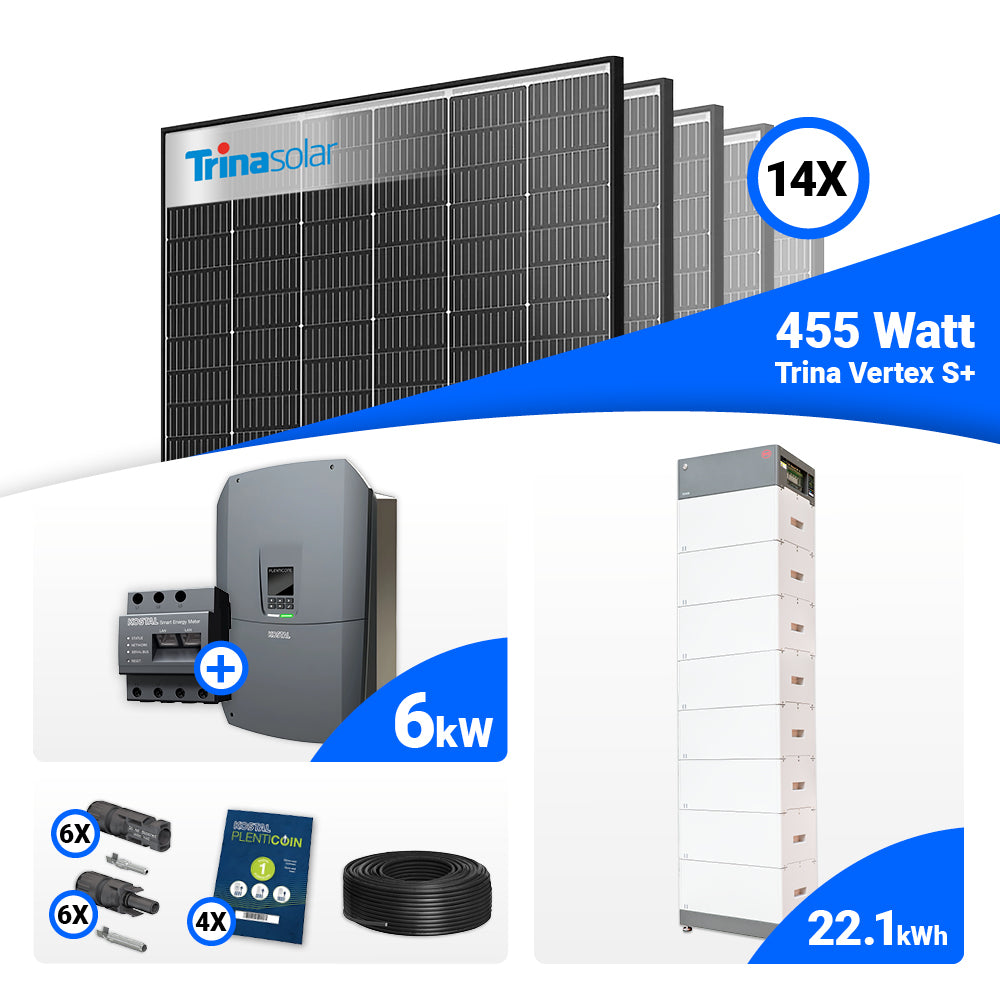

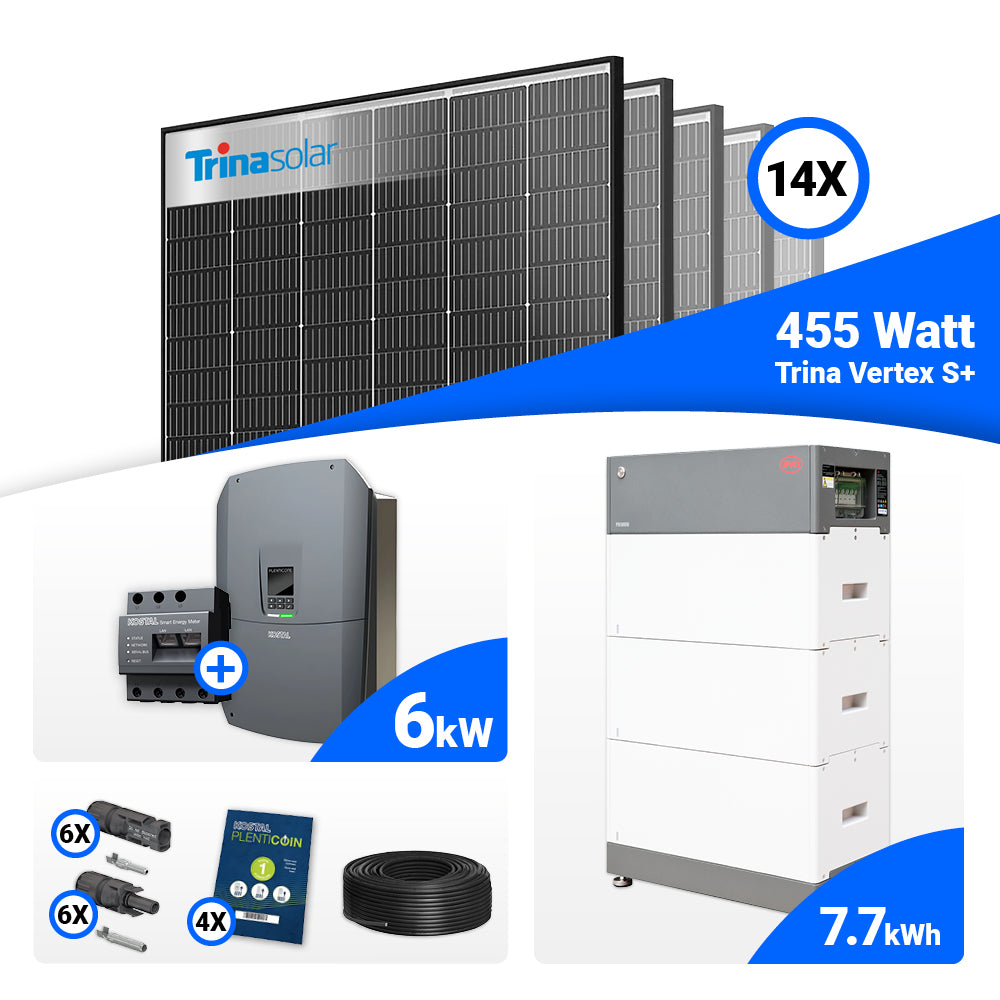

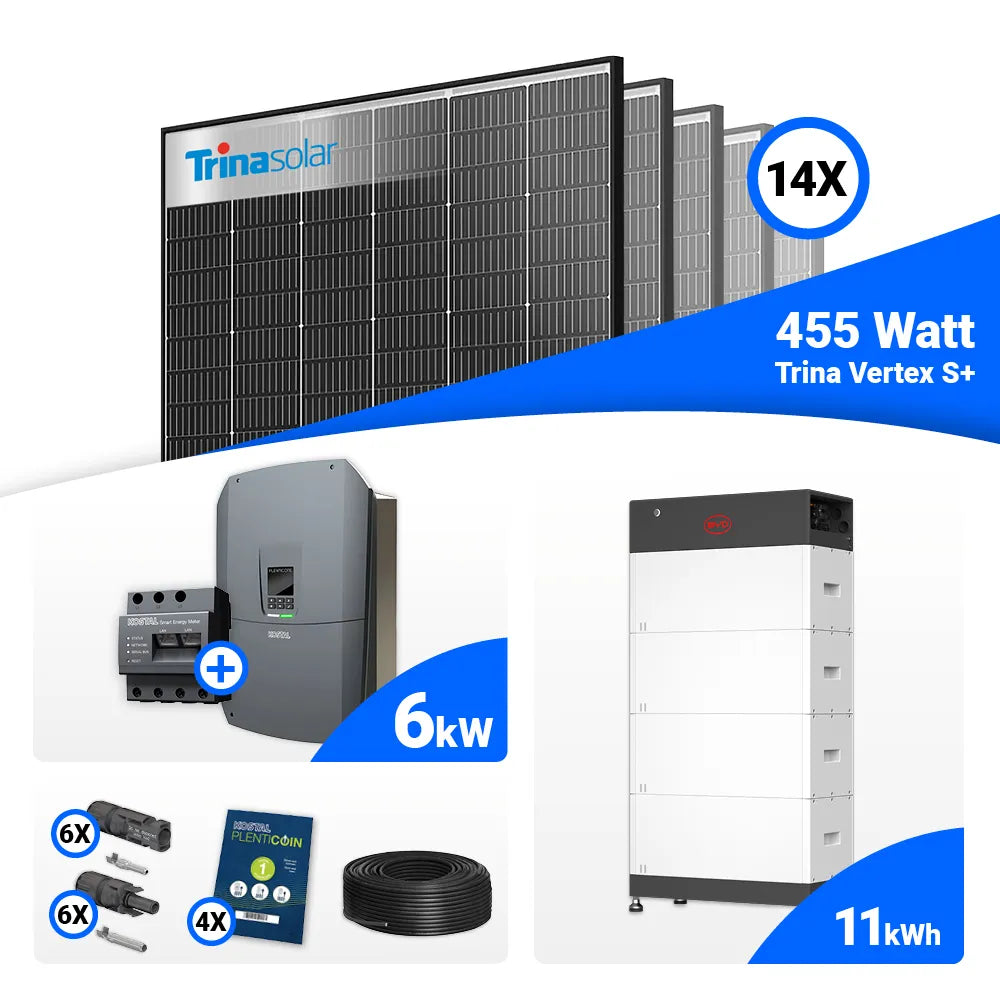

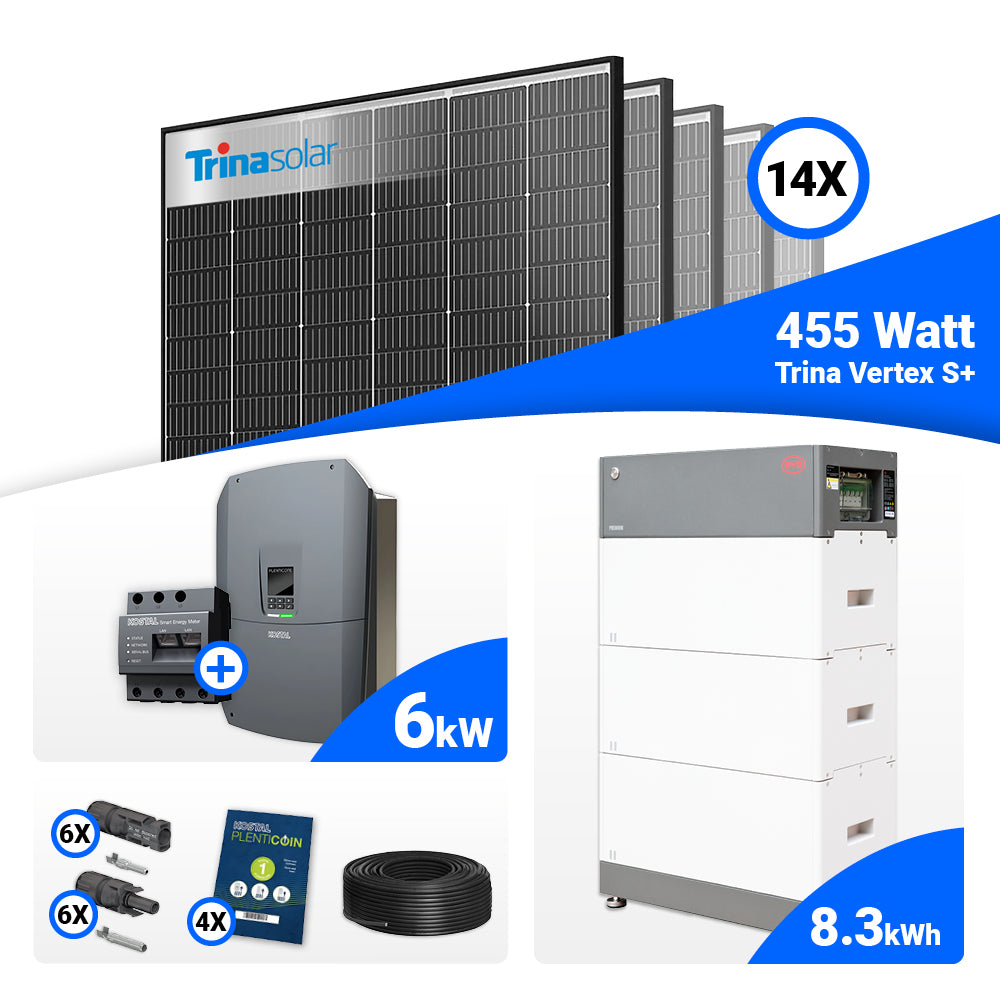

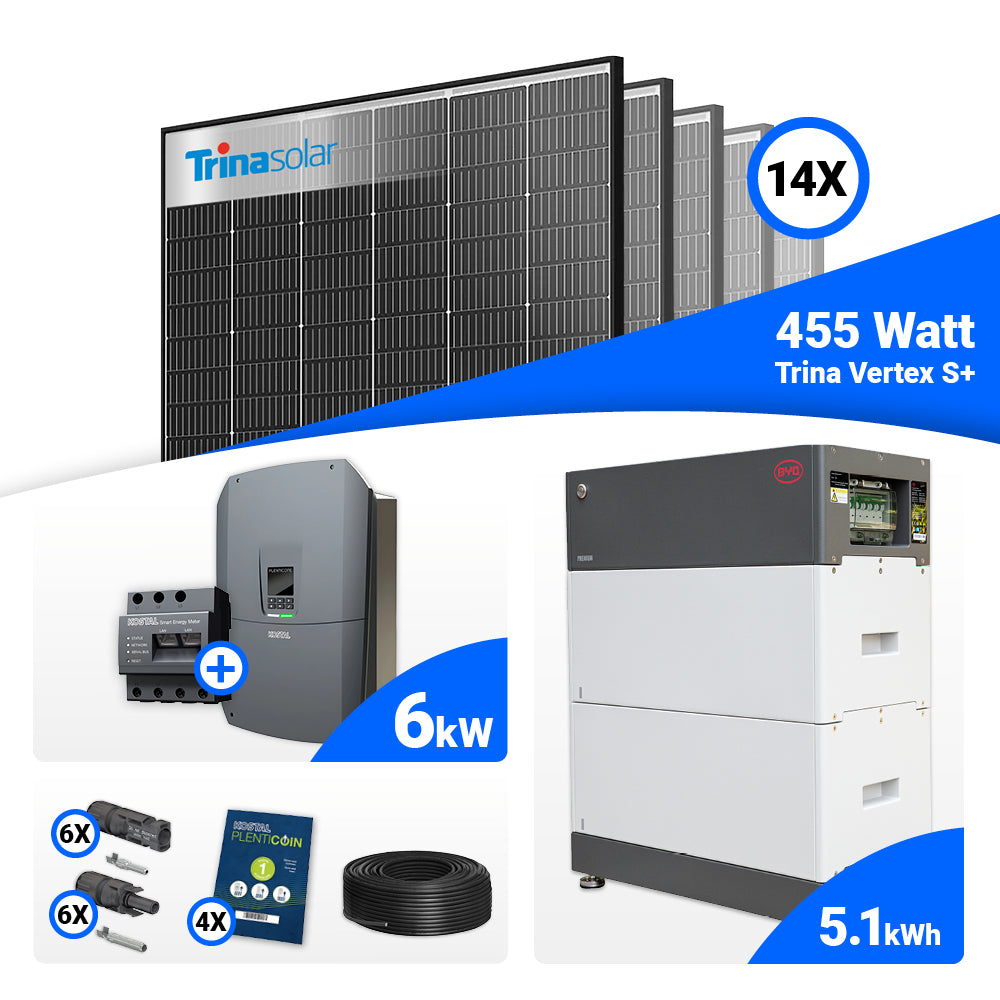

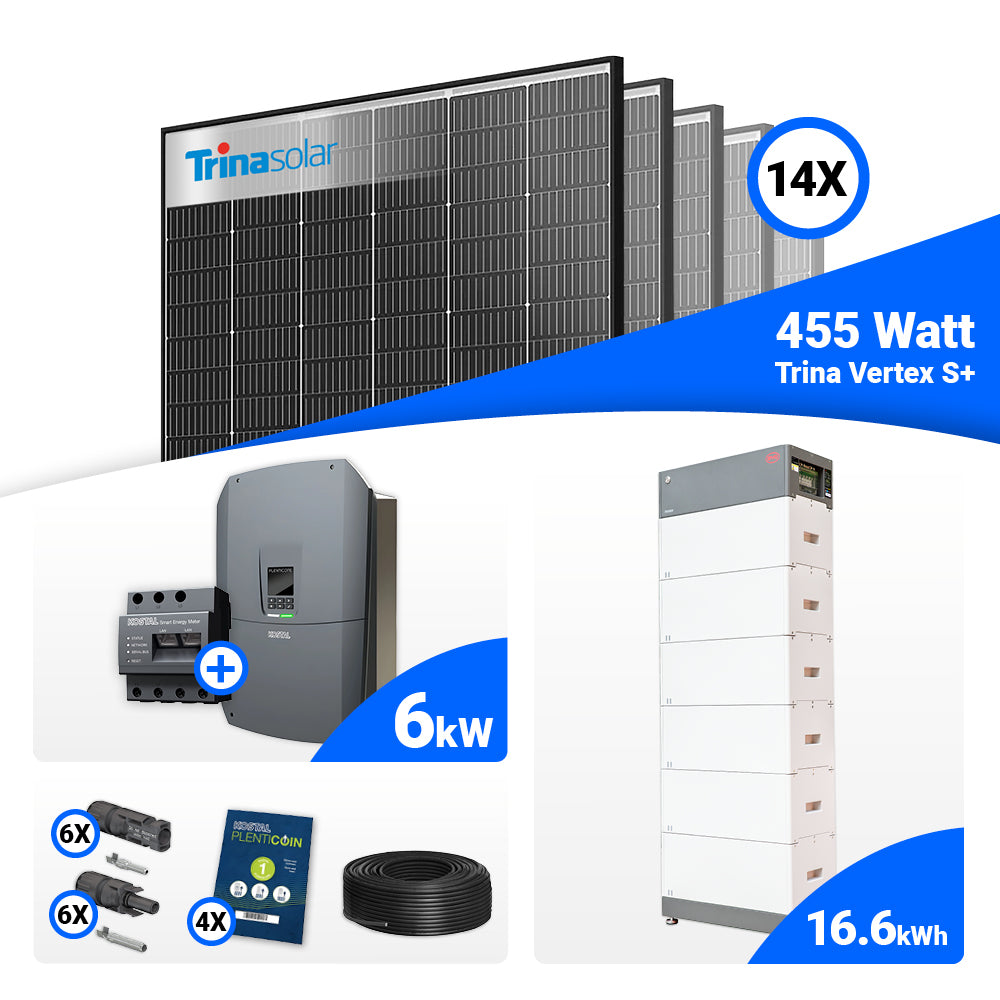

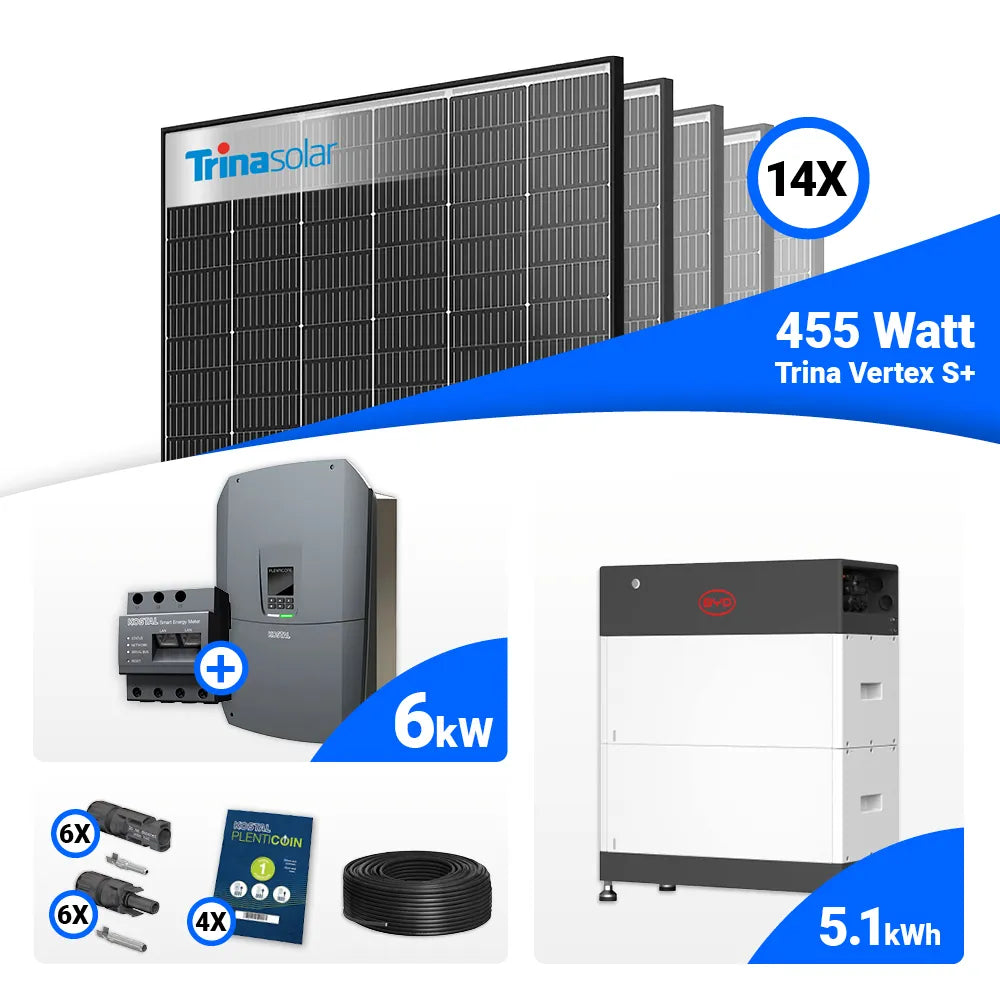

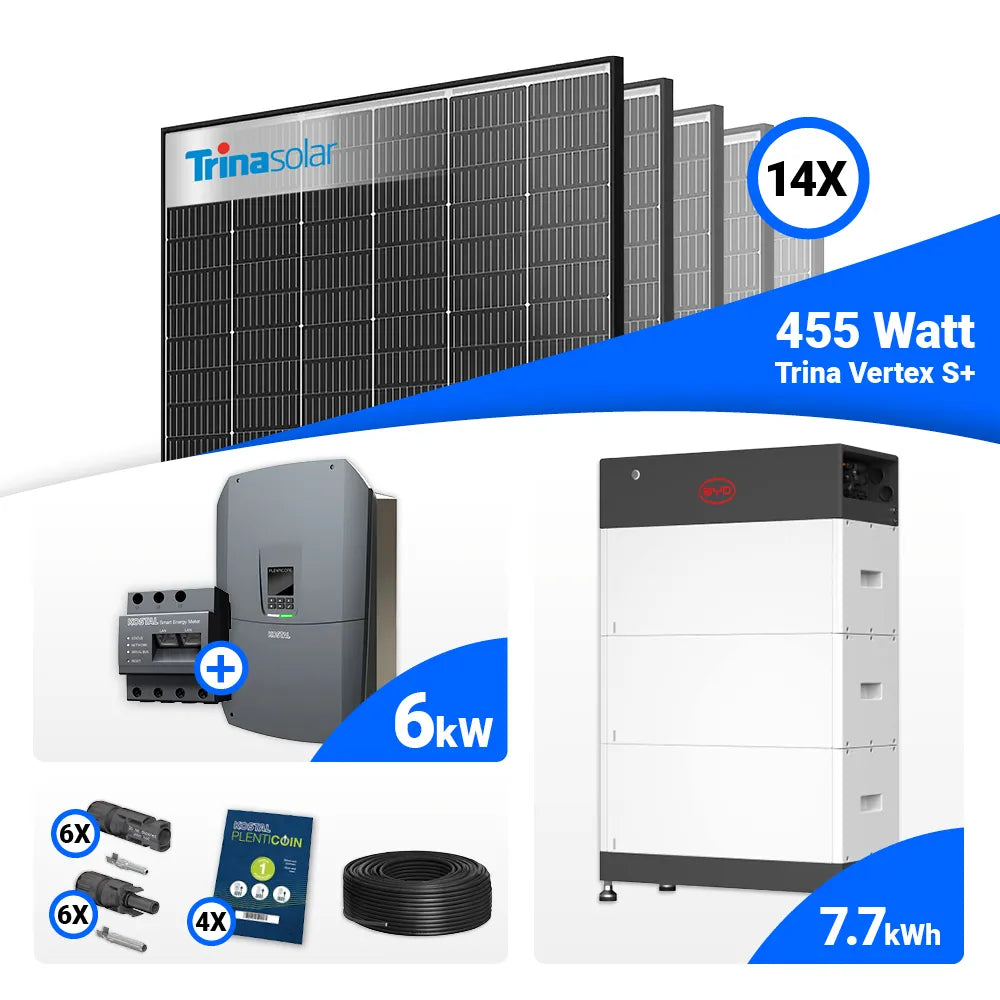

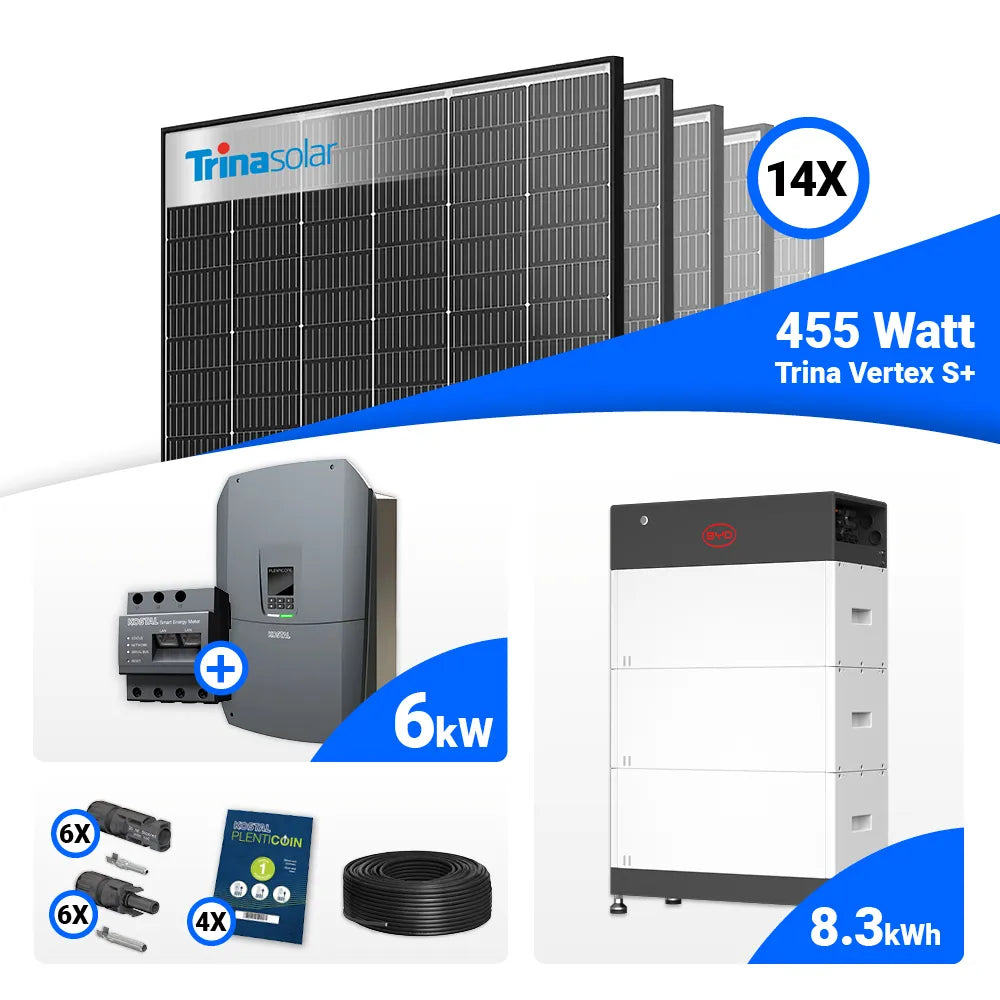

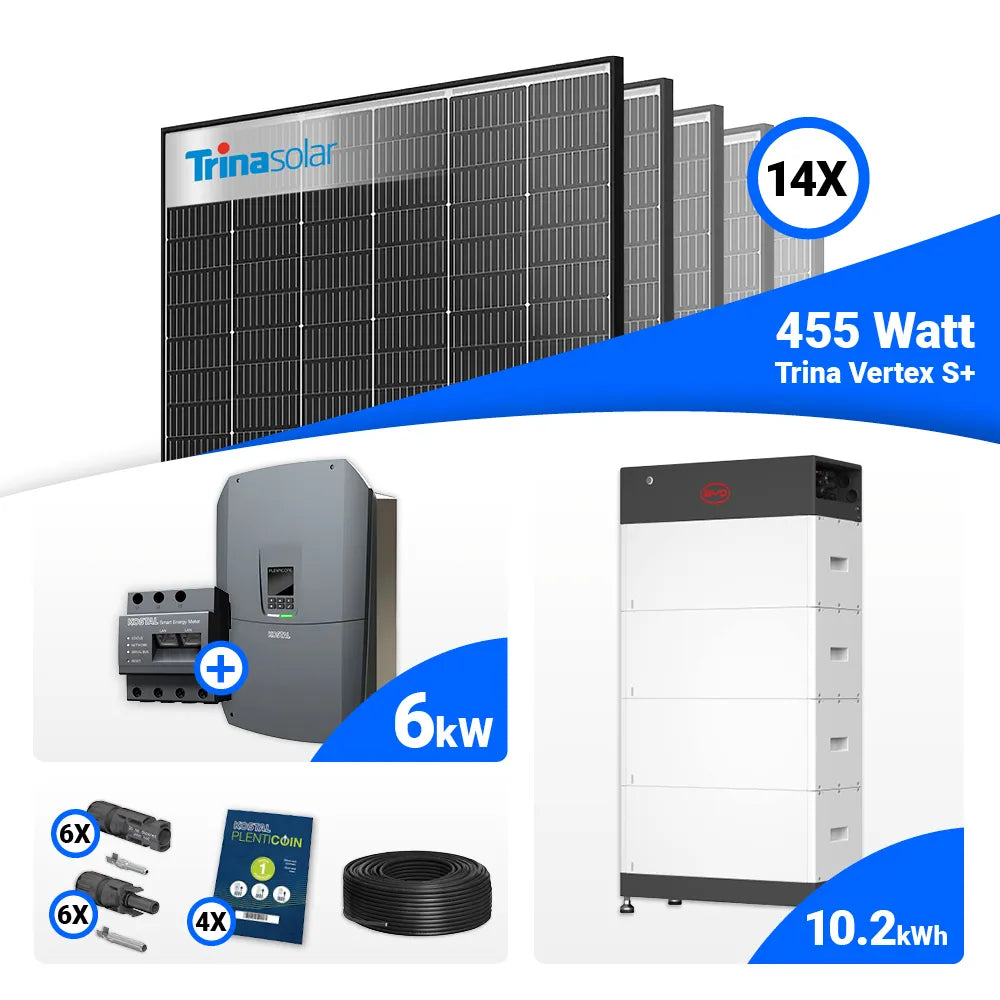

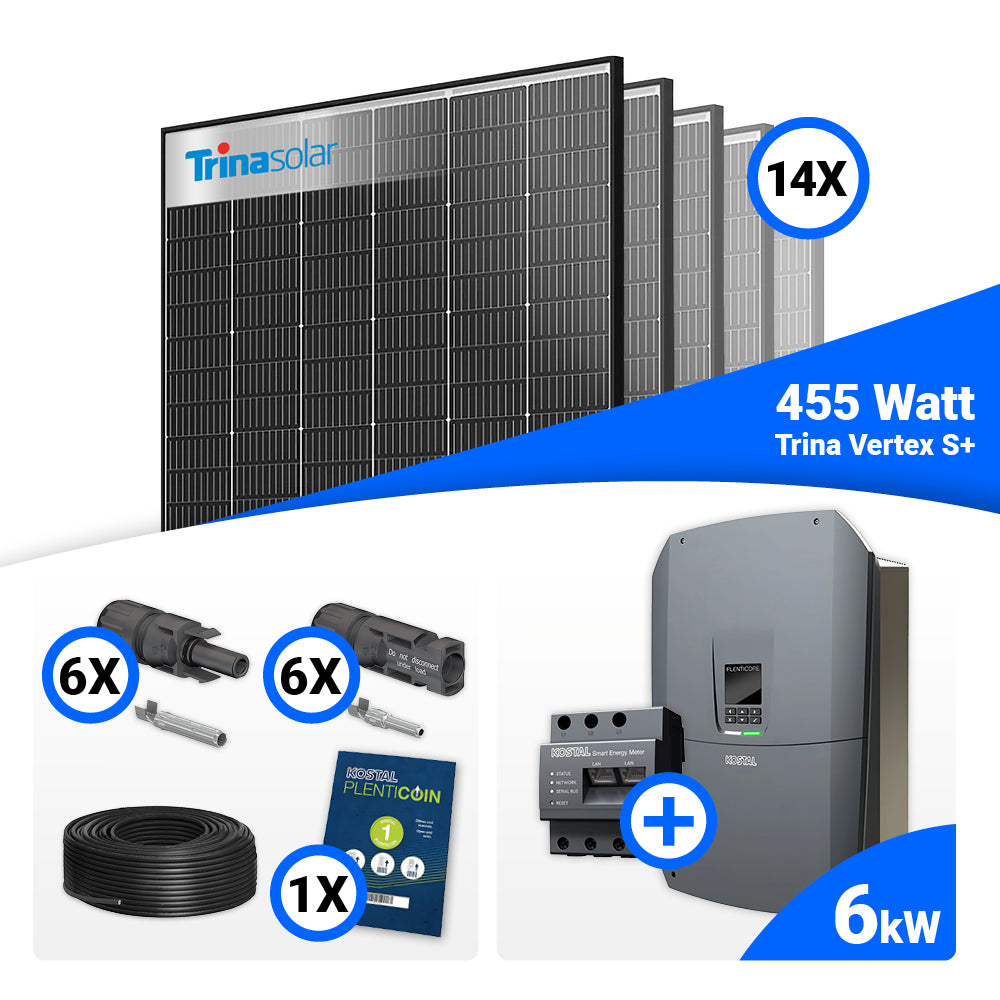

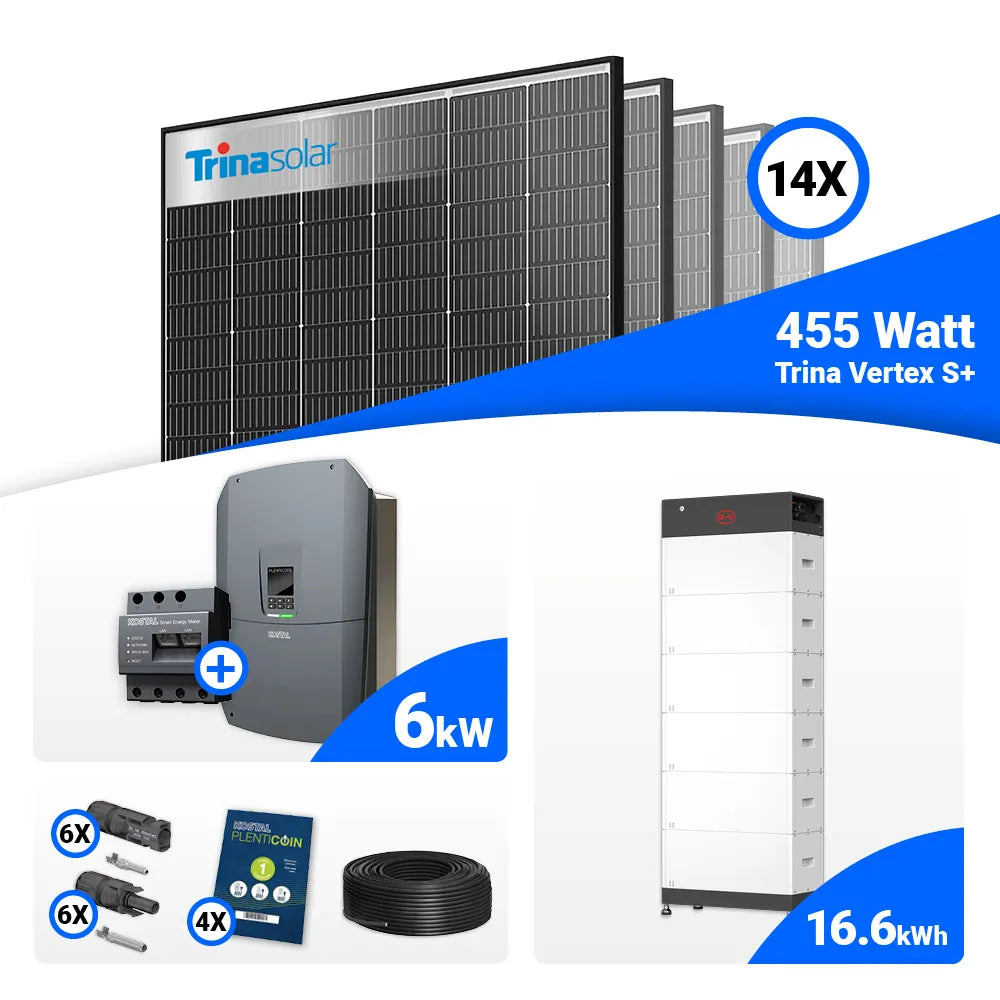

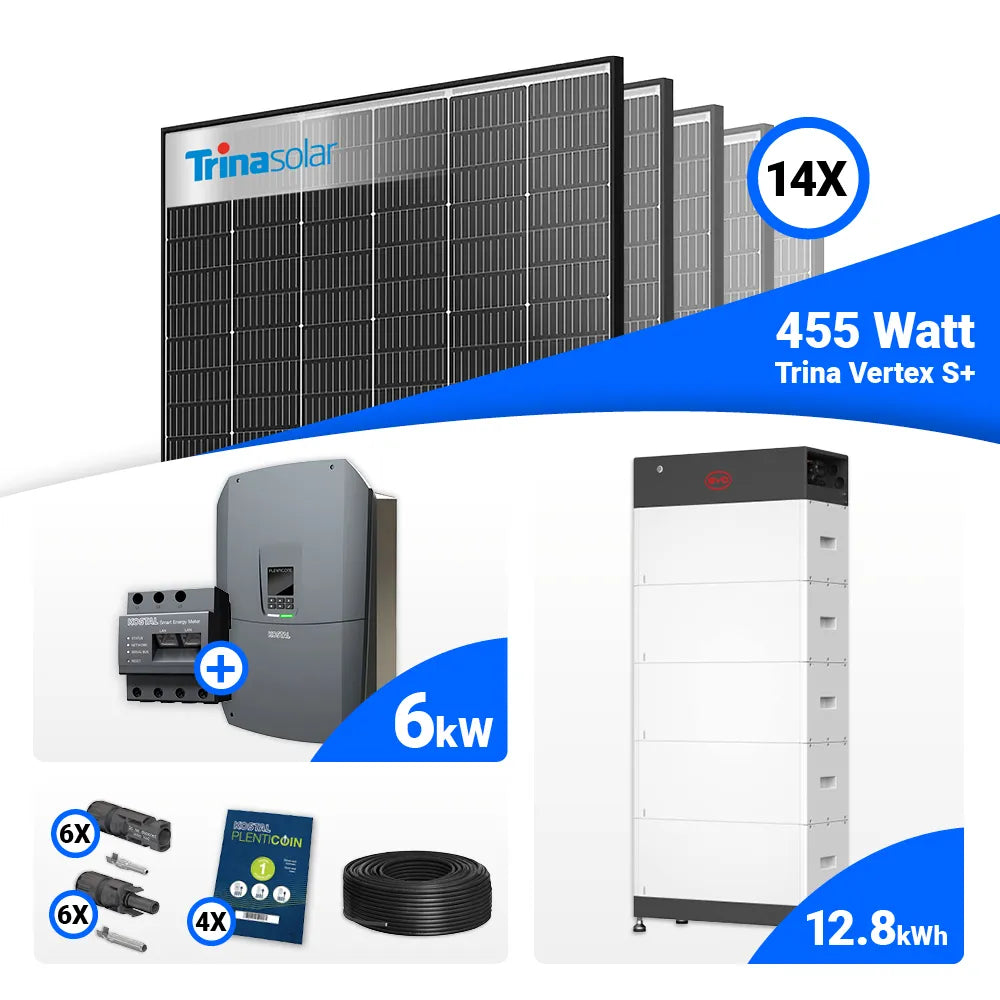

Lieferumfang:
14x Trina Vertex S+ 450Wp Glas-Glas TSM-NEG9R.28
1x Kostal G3 S Plenticore 4,0 bis 7,0 kW Wechselrichter
1x Kostal Smart Energy Meter G2/G3 - KSEM
1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)
1x 100m Rolle Solarkabel
6x MC4 Stecker Set
Speicher optional wählbar: BYD HVS Battery-Box oder BYD HVM Battery-Box
inkl. 4x Kostal PLENTICOIN Karte DE
Trina Vertex S+ 450W Glas-Glas Black Frame TSM-NEG9R.28
Das Trina Vertex S+ Glas-Glas Modul kombiniert innovative Vertex-Technologie mit herausragender Effizienz und ist perfekt für anspruchsvolle Dachinstallationen geeignet. Es überzeugt durch hohe Leistungsfähigkeit, ein kompaktes Design und außergewöhnliche mechanische Robustheit. Die Glas-Glas-Bauweise sorgt für eine besonders lange Lebensdauer und höchste Widerstandsfähigkeit gegenüber Umwelteinflüssen.
Kostal G3 S Wechselrichter – Intelligente Energienutzung für maximale Effizienz
Der Kostal G3 S Wechselrichter wurde für eine besonders effiziente Umwandlung von Solarenergie entwickelt und optimiert den Eigenverbrauch der Photovoltaikanlage. Dank modernster Technologie und benutzerfreundlicher Steuerung trägt er maßgeblich zur Steigerung der Systemleistung bei. Seine robuste Bauweise und smarte Regelung machen ihn zur optimalen Wahl für eine zukunftssichere Energieversorgung.
Kostal Smart Energy Meter G2 – Präzise Energieüberwachung für eine smarte Steuerung
Der KOSTAL Smart Energy Meter G2 ermöglicht eine detaillierte Erfassung und intelligente Steuerung des Energieverbrauchs in Verbindung mit KOSTAL Wechselrichtern. Durch die 24-Stunden-Überwachung wird eine effiziente Lastverteilung gewährleistet, während die dynamische Leistungsregelung den Eigenverbrauch optimiert. Die problemlose Integration in Mehrwechselrichtersysteme sorgt für eine maximale Energieeffizienz.
Solarkabel H1Z2Z2-K, 6mm² – Zuverlässige Verbindung für eine stabile Energieversorgung
Das Solarkabel H1Z2Z2-K mit 6mm² Querschnitt wurde speziell für den Einsatz in Photovoltaikanlagen konzipiert und gewährleistet eine sichere sowie langlebige Stromübertragung. Es punktet mit hoher Leitfähigkeit und außergewöhnlicher Widerstandsfähigkeit gegenüber extremen Witterungsbedingungen.
MC4 Stecker Set – Sichere Steckverbindungen für eine effiziente PV-Installation
Das MC4 Stecker Set sorgt für eine zuverlässige und langlebige Verbindung innerhalb von Photovoltaik-Systemen. Durch hochwertige Materialien werden Leistungsverluste minimiert, während das clevere Design eine einfache und schnelle Montage ermöglicht.
Details zum Solarmodul:
- Solarzellen: Monokristallin
- Zellanordnung: 144 Zellen
- Modulmaße: 1.762×1.134×30 mm
- Gewicht: 21,0 kg
- Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
- Verkapselungsmaterial: EVA/POE
- Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
- Anschlussdose: IP 68
- Kabel: Photovoltaikkabel mit 4,0 mm²
- Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
- Stecker: MC4
Details zum Wechselrichter:
- Basisleistung: 4,0 kW, optional erweiterbar auf 5,5 kW und 7,0 kW
- Max. PV-Leistung (cos φ = 1): Bis zu 10,25 kWp
- Nominale DC-Leistung: Bis zu 10,25 kW
- Bemessungseingangsspannung (UDC,r): 680 V
- Start-Eingangsspannung (UDCstart): 95 V
- Max. Systemspannung (UDCmax): 1.000 V
- MPP-Bereich bei Nennleistung: 170 - 800 V
- Max. Eingangsstrom: 17 A pro DC-Eingang
- Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
- Bemessungsleistung (PAC,r): Bis zu 7,0 kW
- Max. Ausgangsstrom: 11,2 A pro Phase
- Netzanschluss: 3N~, 230/400 V, 50 Hz
- Schutzart: IP65, Schutzklasse I
- Kühlprinzip: Geregelte Lüfter
- Geräuschemission: 39 dB(A)
- Betriebstemperaturbereich: -20°C bis +60°C
- Max. Aufstellhöhe: 2.000 m ü. NN
Details zu Smartmeter:
- Messung: 3-phasige Echtzeit-Energiemessung
- Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
- Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
- Installation: Hutschienenmontage im Schaltschrank
- Schnittstellen:
- 2× LAN
- 2× RS485 (Modbus RTU)
- Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
- Gehäusematerial: Glasfaserverstärktes Polyamid
- Schutzklasse: II
- Messgenauigkeit: IEC 61557-12-konform
Details zu Solarkabel:
- Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
- Isolationswiderstand min. bei 20°C: 580 MΩ/km
- Strombelastbarkeit: Geprüft nach EN 50618
- Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
- UV-Beständigkeit: Geprüft nach EN 50618
- Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
- Erwartete Lebensdauer: 25 Jahre
Details zu MC4 Stecker:
- Nennspannung: Bis zu 1000 V
- Nennstrom: Bis zu 30 A
- Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
- Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
- Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit
OPTIONAL mit Speicher:
BYD Battery-Box Premium HVS – Effiziente Hochvolt-Batterie für moderne Energiespeicherung
Die Battery-Box Premium HVS setzt Maßstäbe in der modernen Energiespeicherung mit innovativer Technologie und optimierter Kapazität. Dank der fortschrittlichen Zelltechnologie ist sie um 30 % leichter, während die reduzierte Tiefe um 8 cm Platz spart und die Installation erleichtert. Mit der Schutzklasse IP55 eignet sie sich sowohl für den Innen- als auch für den Außenbereich. Ihr flexibles, modulares Design ermöglicht eine nahtlose Integration in verschiedenste Energiesysteme und gewährleistet eine nachhaltige, zuverlässige Stromversorgung.
Details:
- Preisgekrönte Effizienz dank echter Serienschaltung
- Das patentierte modulare Steckdesign erfordert keine interne Verkabelung und ermöglicht maximale Flexibilität und Benutzerfreundlichkeit
- Kobaltfreie Lithium-Eisen-Phosphat-Batterie (LFP): Maximale Sicherheit, Lebensdauer und Leistung
- Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
- Höchste Sicherheitsstandards wie VDE 2510-50
- Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
BYD Battery-Box Premium HVM – Optimiere Dein Energiemanagement
Nutze die Vorteile einer skalierbaren Speicherkapazität: Beginne mit 11,0 kWh und erweitere Dein System mühelos auf bis zu 66,2 kWh, indem Du einfach weitere Module ergänzt. Die zukunftssichere, cobaltfreie LFP-Technologie überzeugt mit maximaler Zuverlässigkeit, langer Lebensdauer und durchgehend stabiler Leistung. Dieses leistungsstarke Speichersystem optimiert Dein Energiemanagement und bietet eine verlässliche Notstromversorgung – selbst unter herausfordernden Bedingungen.
Details:
- Erstklassige Effizienz: Mit einer Effizienz von über 96% sorgt die BYD Battery-Box für minimale Energieverluste und maximale Energieverfügbarkeit.
- Widerstandsfähiges Design: Geschützt nach IP55, ist die Battery-Box gegen Umwelteinflüsse robust abgesichert und eignet sich auch für anspruchsvolle Installationsumgebungen.
- Kompatibilität: Unterstützt führende Hochvolt-Batterie-Wechselrichter sowohl einphasig als auch dreiphasig, was die Integration in bestehende Systeme erleichtert.
- Plug-and-Play-Installation: Das modulare Design ermöglicht eine einfache, schnelle und flexible Installation und Erweiterung des Systems ohne interne Verkabelung.
- Umfassende Zertifizierungen: Erfüllt die strengen internationalen Standards wie VDE 2510-50, IEC62619, CEC, CE und UN38.3.
