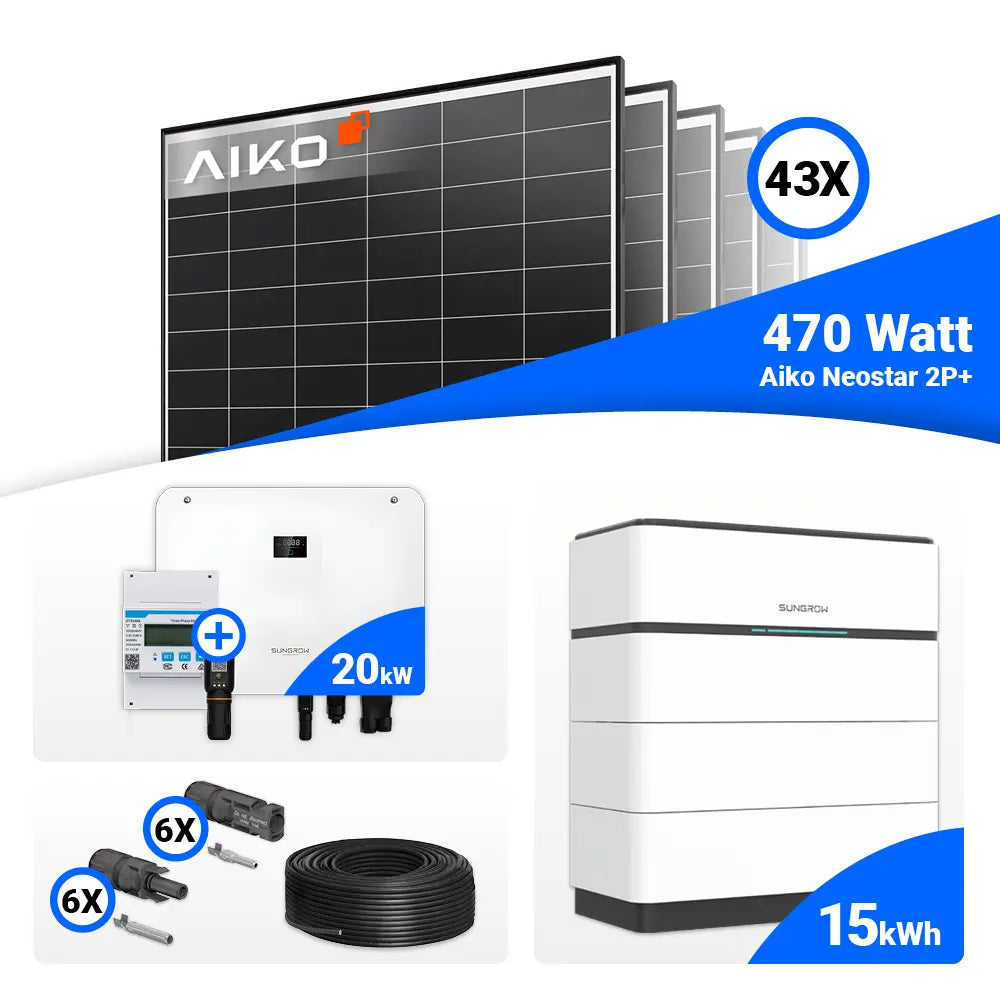

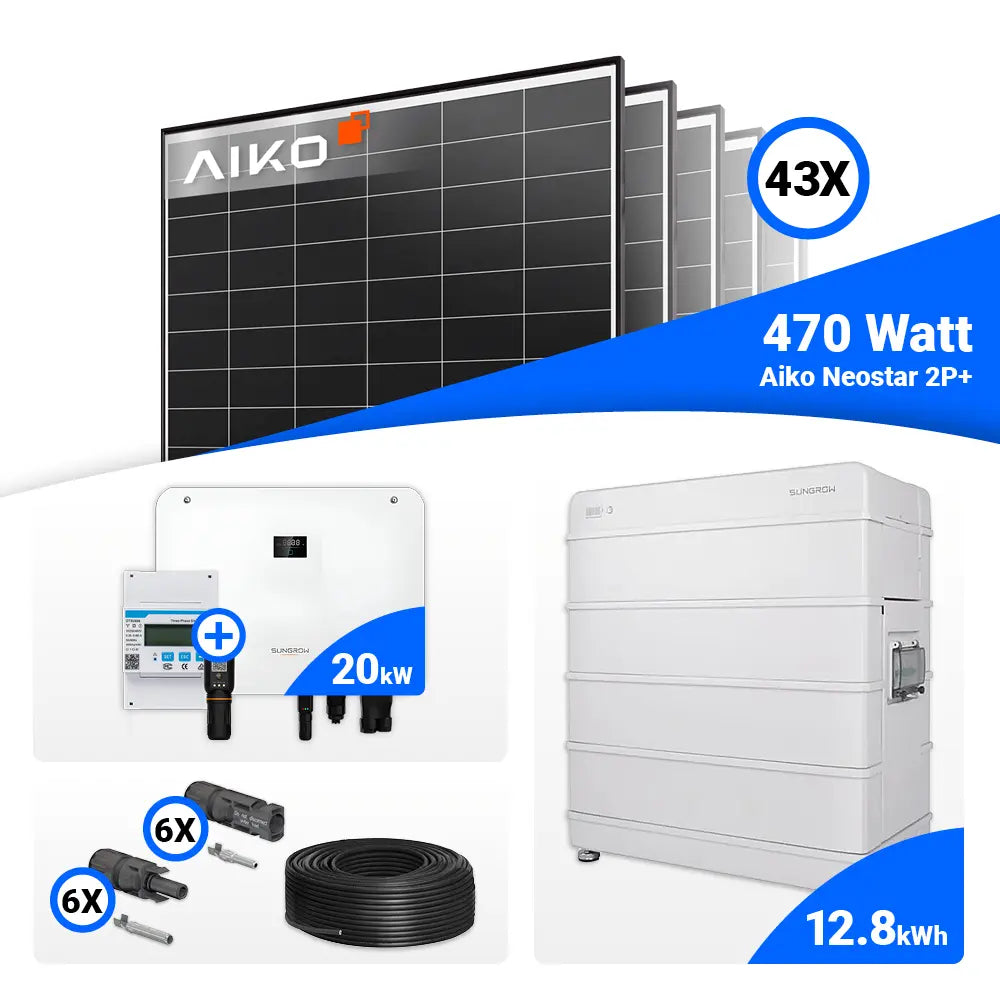

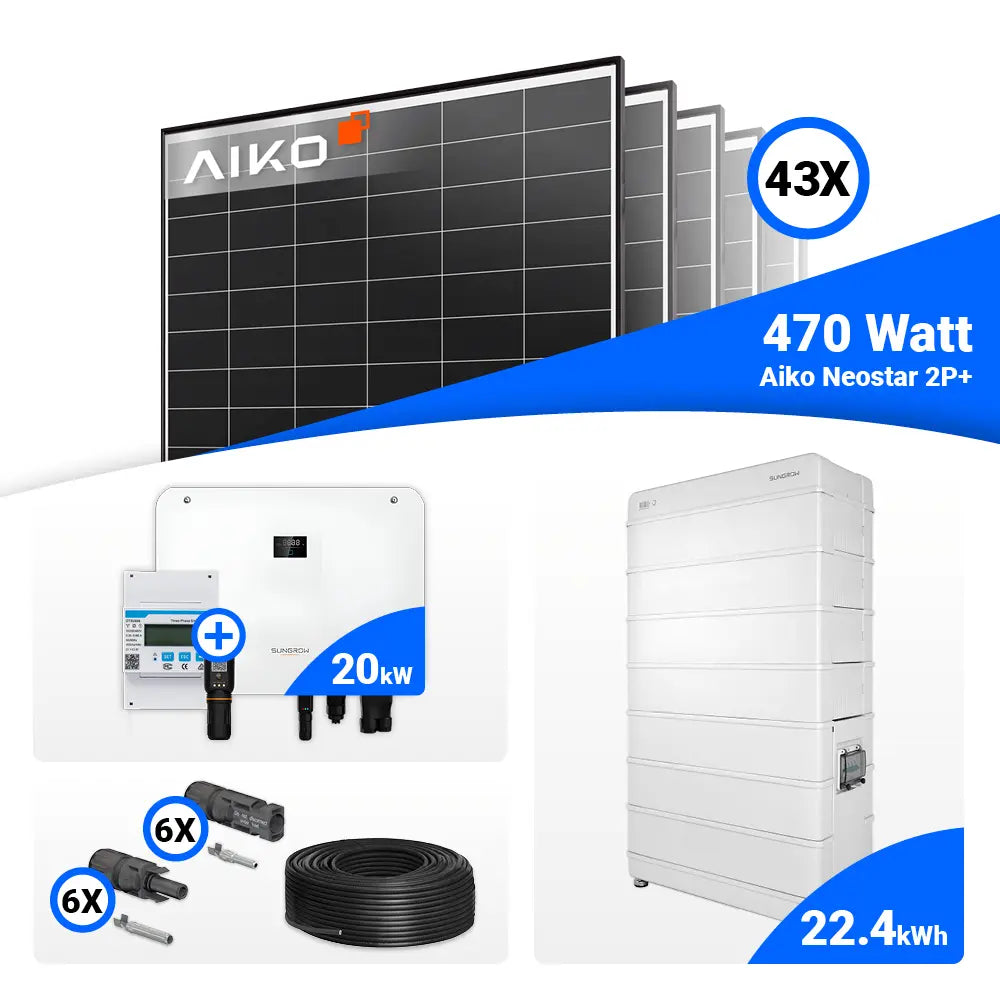

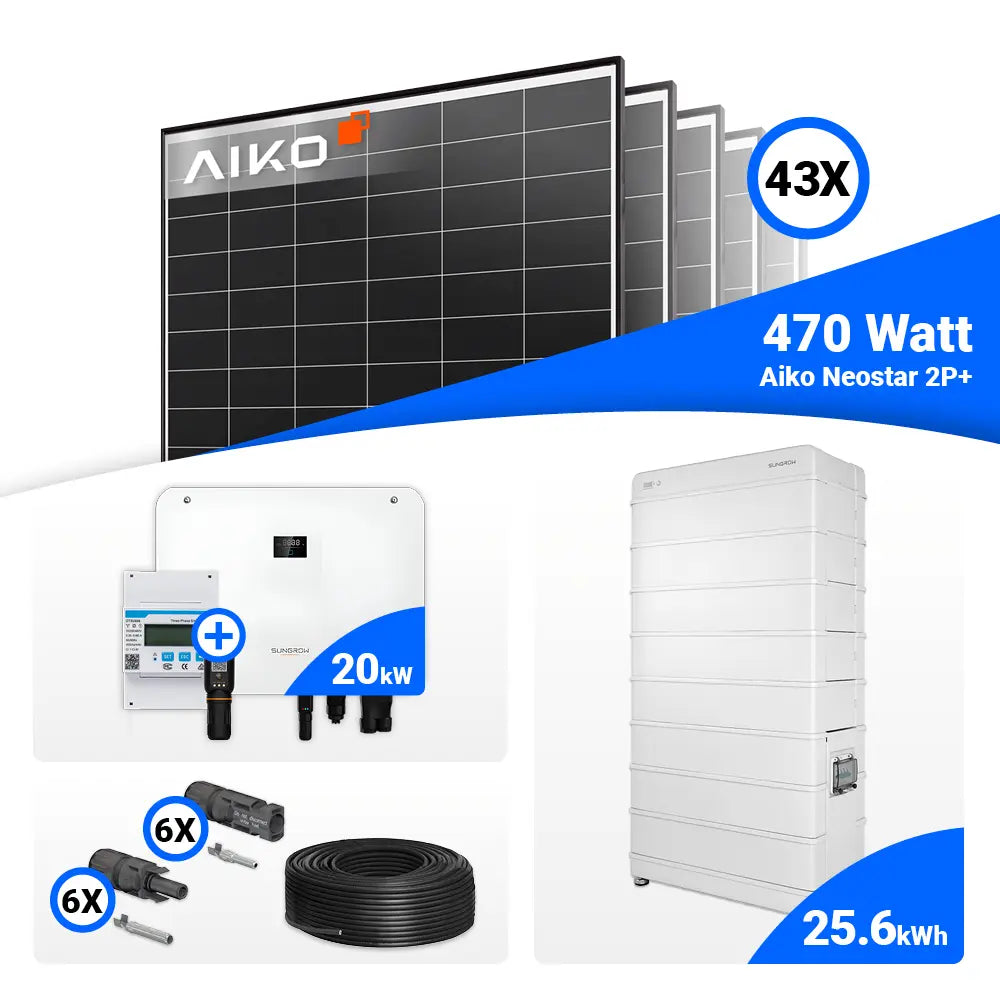

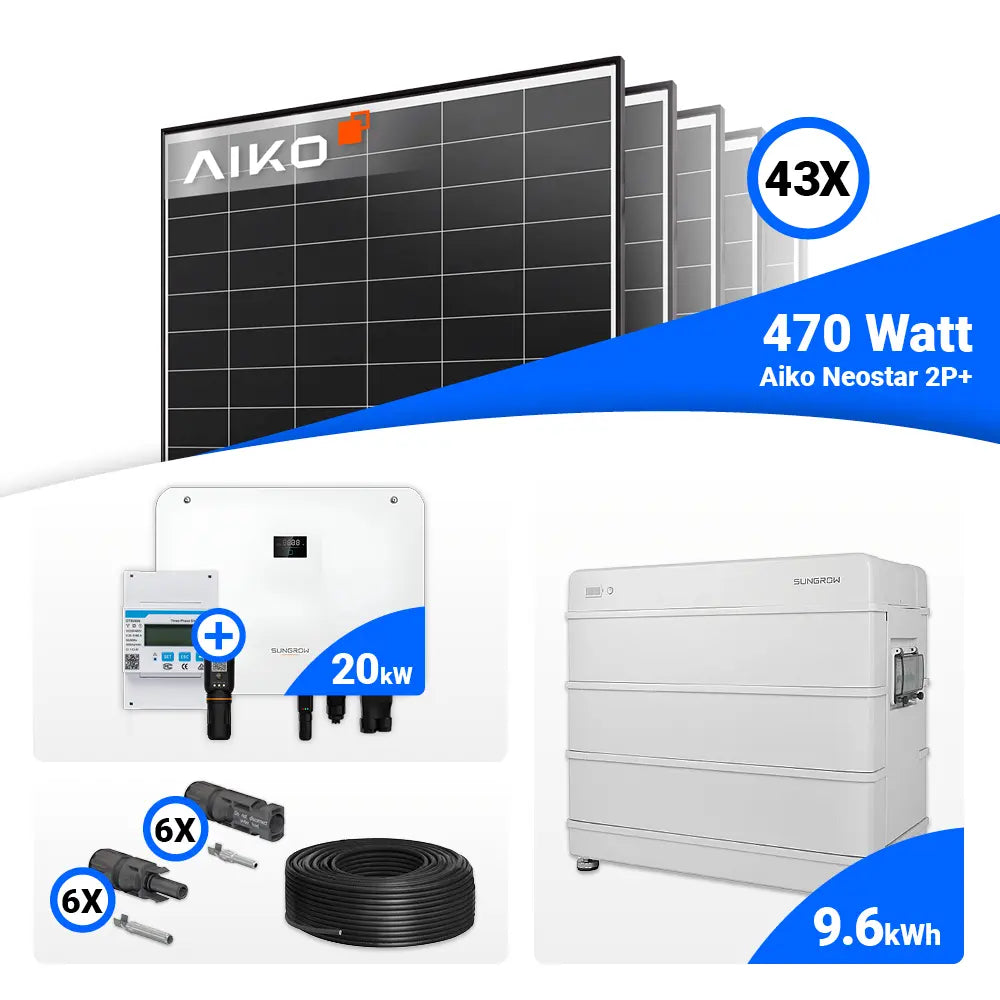

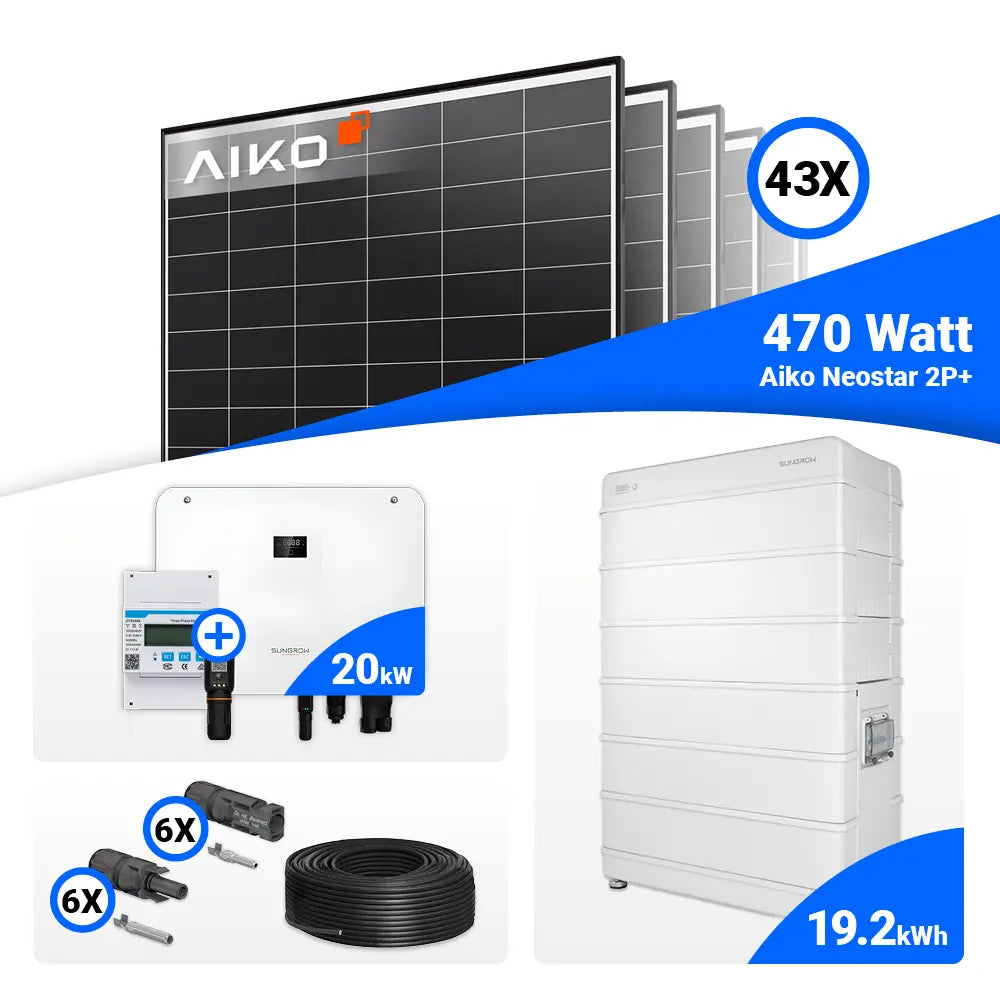

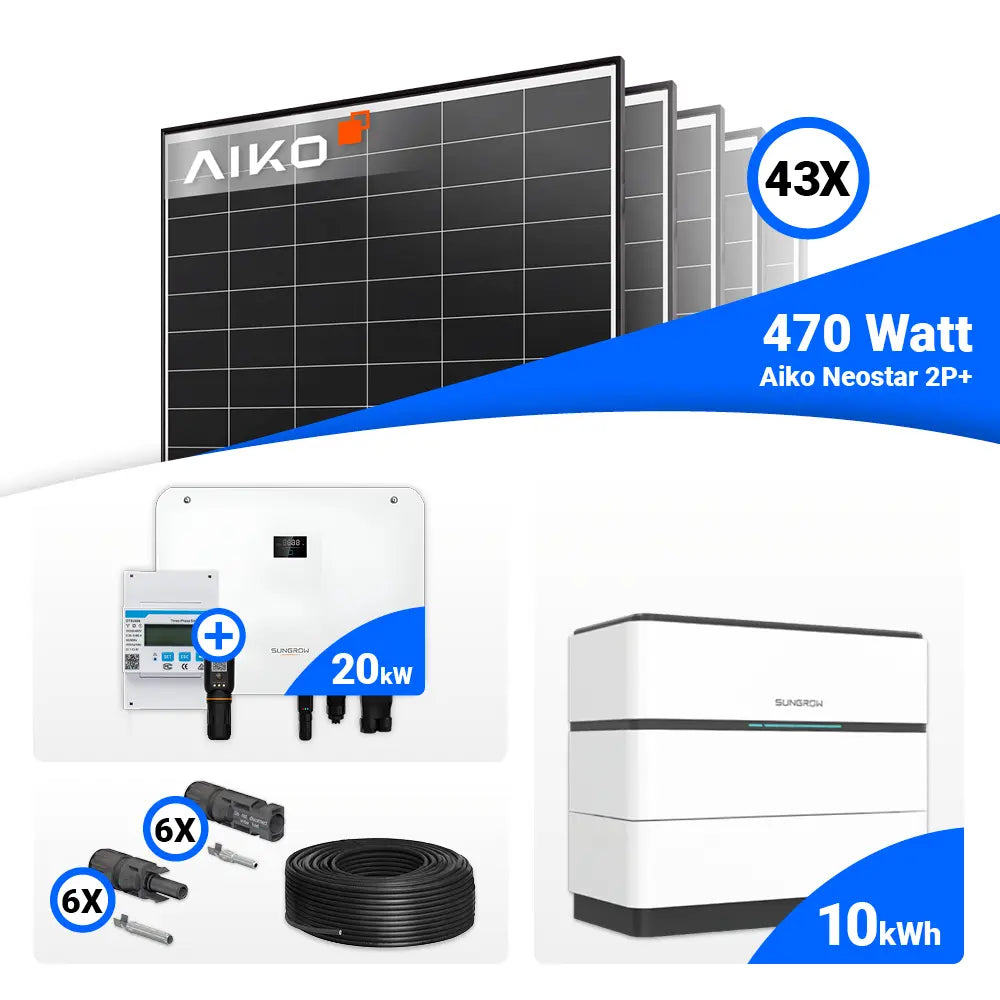

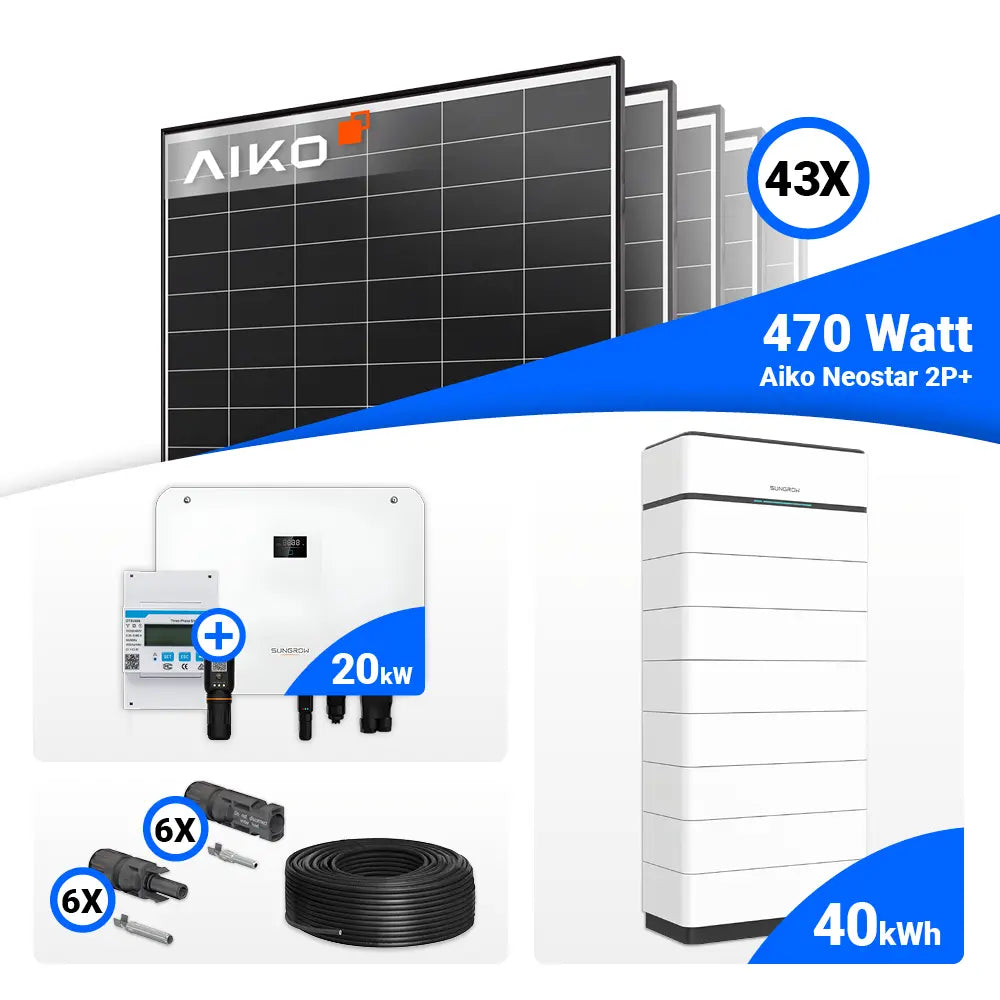

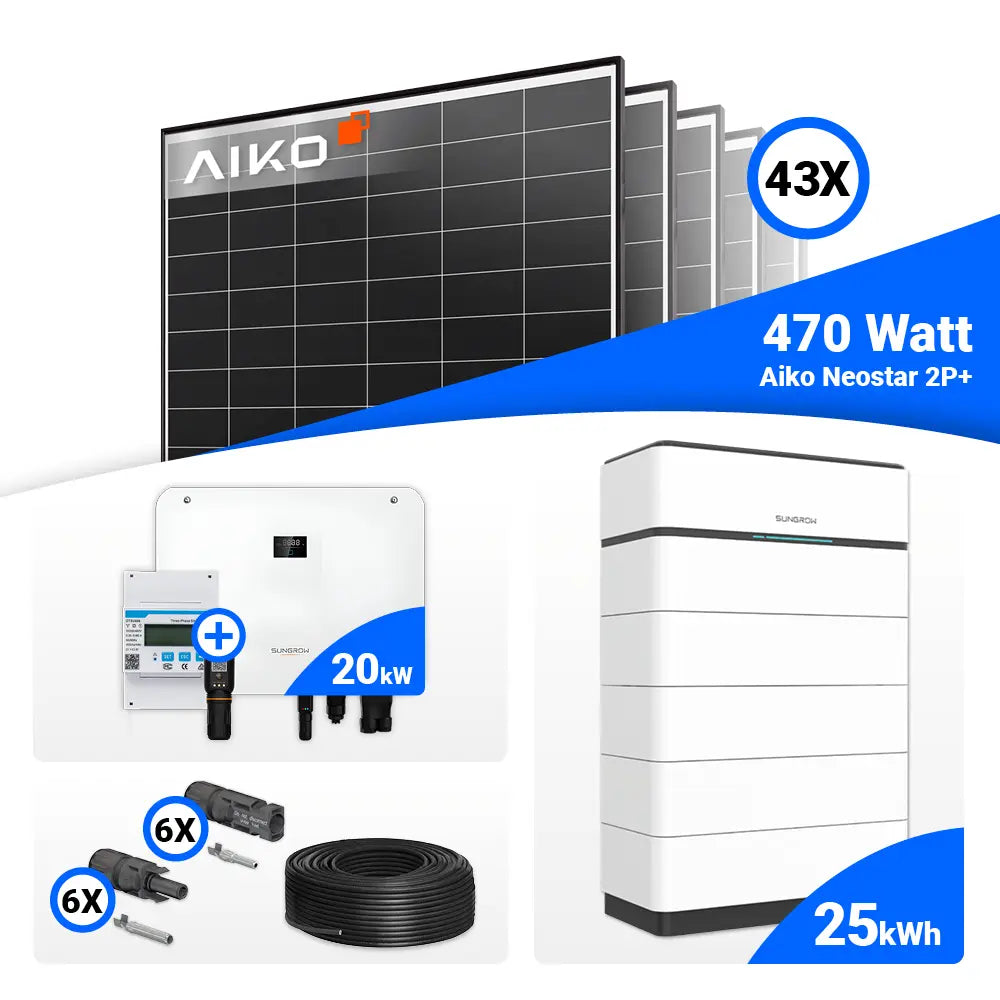

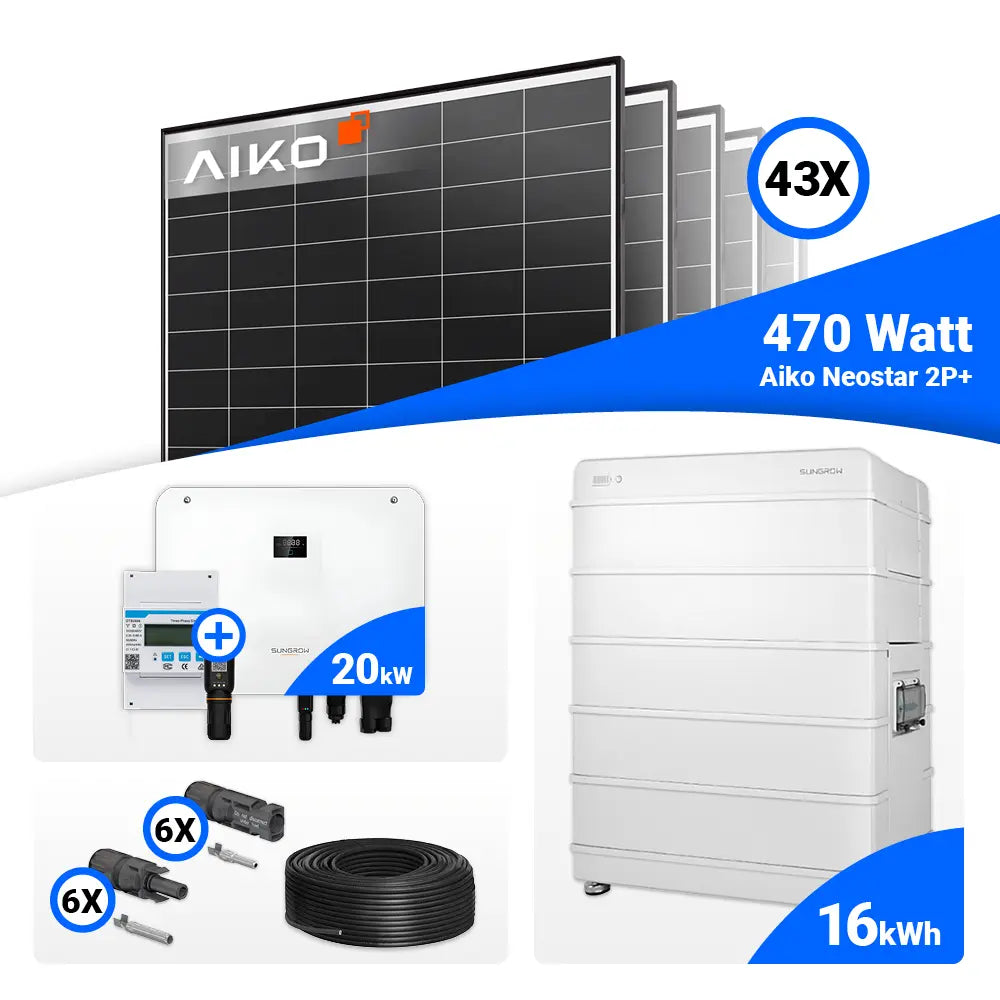

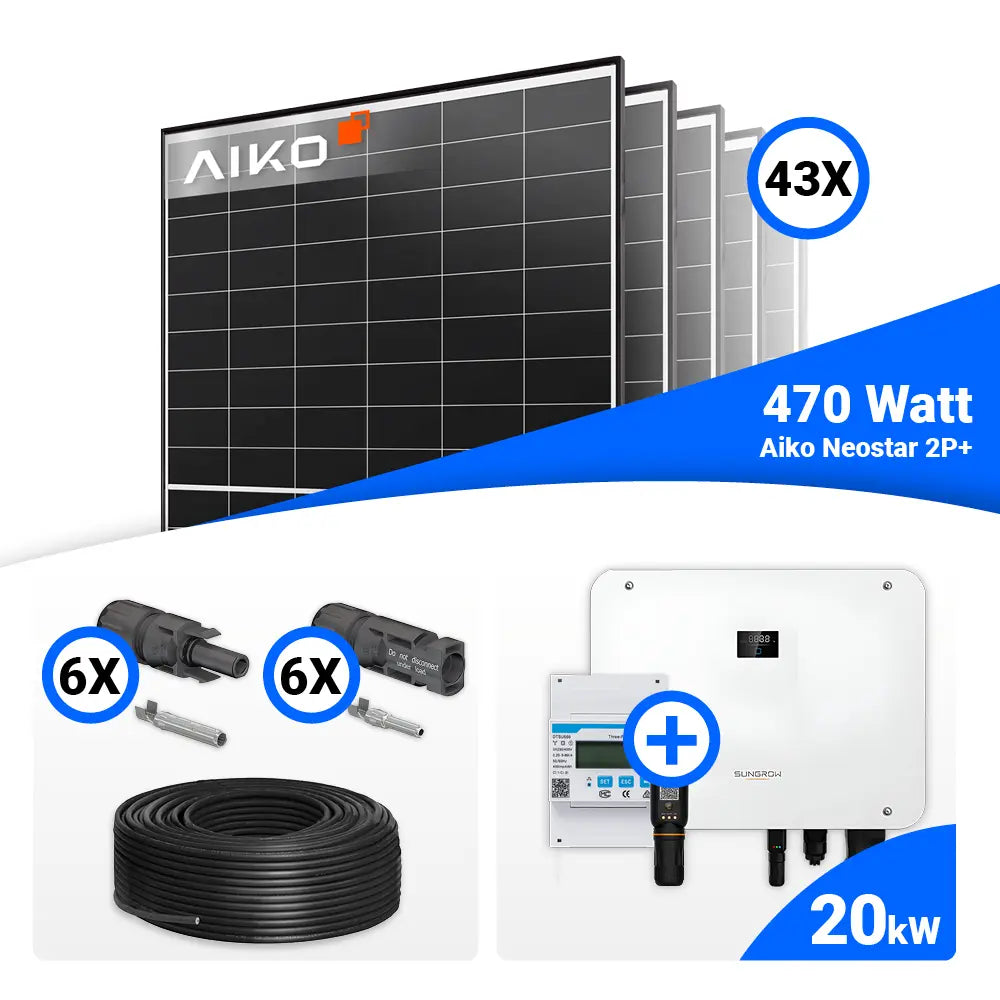

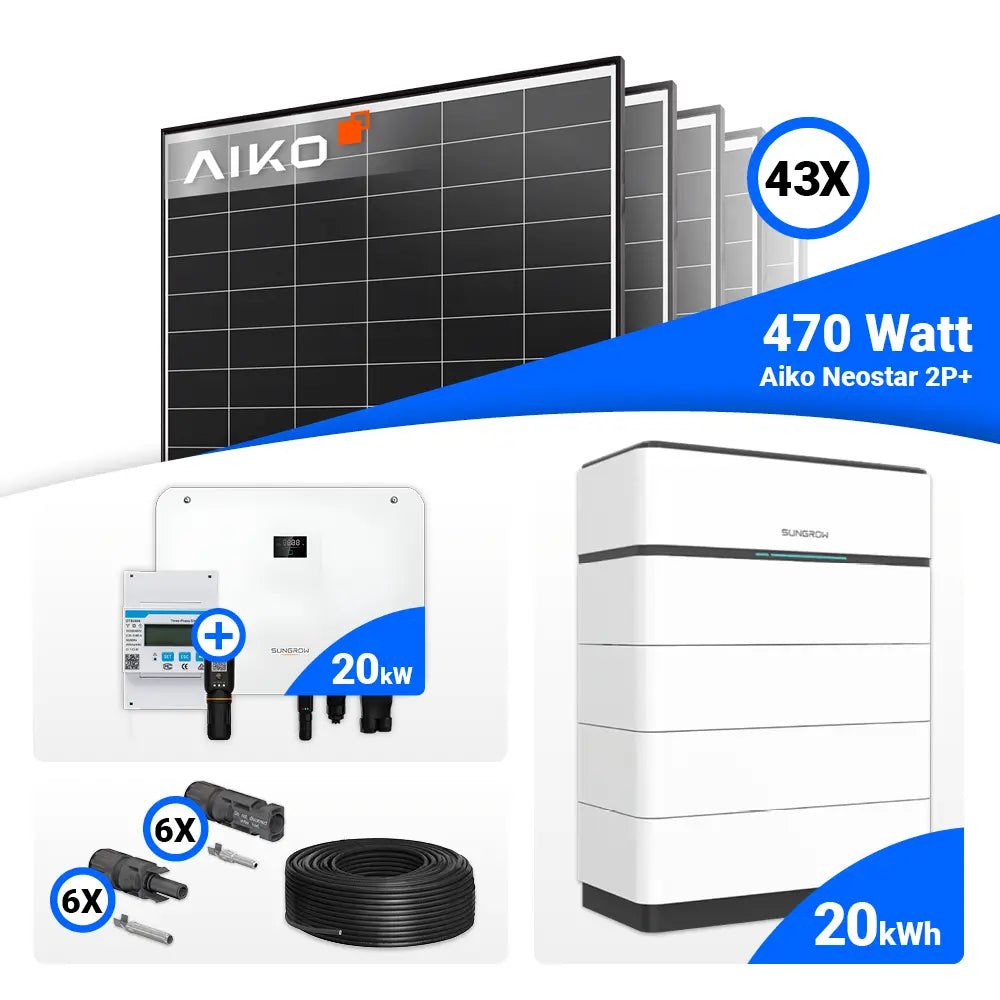

Lieferumfang

43× AIKO Solar 470W Glas-Glas Black Frame Modul

1x Sungrow Wechselrichter SH20T

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Speicher optional wählbar: Sungrow SBR Batteriespeicher oder Sungrow SBH Batteriespeicher

AIKO Solar Neostar 470W – Höchste Effizienz im eleganten Black-Frame-Design

Das AIKO Neostar 470W Glas-Glas Modul setzt neue Maßstäbe in Bezug auf Effizienz, Design und Langlebigkeit. Die moderne ABC (All Back Contact) N-Typ Technologie ermöglicht Wirkungsgrade von rund 23 %, während die vollschwarze Glas-Glas-Bauweise eine hervorragende mechanische Stabilität und ein modernes Erscheinungsbild bietet. Für große Anlagen bietet dieses Modul höchste Erträge auf kleiner Fläche – perfekt für ein 20 kWp System.

Technische Daten des AIKO 470W Moduls

• Modell: AIKO-A-MAH54Db, Neostar-Serie, Black Frame
• Leistung: 470 Watt
• Wirkungsgrad: ca. 23 %
• Zelltyp: Monokristallin N-Typ ABC
• Leerlaufspannung (Voc): ca. 41 V
• Kurzschlussstrom (Isc): ca. 14,3 A
• MPP-Spannung (Umpp): ca. 34 V
• MPP-Strom (Impp): ca. 13,7 A
• Temperaturkoeffizient (Voc): −0,22 %/°C
• Maximale Systemspannung: 1.500 V DC
• Solarkabel: 1,2 m, 4 mm², MC4-Evo2
• Betriebstemperatur: −40 °C bis +85 °C
• Schneelast: bis 5.400 Pa
• Windlast: bis 2.400 Pa
• Schutzart: IP68
• 3 Bypass-Dioden
• Glas-Glas Aufbau: 2,0 mm + 2,0 mm hochtransparentes, halbgehärtetes Glas
• Rahmen: Schwarz eloxiertes Aluminium
• Abmessungen: 1.757 × 1.134 × 30 mm
• Gewicht: 24,5 kg

Sungrow Hybrid-Wechselrichter SH20T – Intelligente Energieverwaltung für große PV-Anlagen

Der Sungrow SH20T Hybrid-Wechselrichter ist ein leistungsstarkes Energiemanagementsystem für große Photovoltaikanlagen. Mit einer maximalen PV-Eingangsleistung von 40 kW, drei MPP-Trackern und einer schnellen Backup-Umschaltzeit von <10 ms bietet er optimale Voraussetzungen für hohe Autarkie und maximale Systemeffizienz. Die IP65-Schutzklasse macht ihn ideal für den Einsatz im Außenbereich.

Technische Daten des Wechselrichters

• Max. PV-Eingangsleistung: 40 kW
• Backup-Funktion: 63 A Bypass, Umschaltung <10 ms
• Lade-/Entladestrom: 50 A
• 3 MPP-Tracker, MPPT-Spannungsbereich: 150–950 V
• Unterstützt 100 % Schieflast im On- & Off-Grid-Betrieb
• Schutzfunktionen: DC-Verpolschutz, AC-Kurzschlussschutz
• Plug-and-Play Installation
• Schutzklasse: IP65
• Geräuschpegel: nur 35 dB(A)
• Ideal für Innen- und Außenmontage

Solarkabel H1Z2Z2-K, 6 mm²

Das H1Z2Z2-K Solarkabel gewährleistet eine sichere und langlebige Energieübertragung. Es erfüllt alle Anforderungen an moderne PV-Systeme und ist bestens für den dauerhaften Außeneinsatz geeignet.

• Leitungswiderstand: 5,09 mΩ/m (bei 20 °C)
• Isolationswiderstand: 580 MΩ/km
• Getestet nach EN 50618
• Ozon-, UV- und witterungsbeständig
• Flammbeständig (LSOH, EN 60332-1)
• Lebensdauer: ≥ 25 Jahre

MC4 Stecker Set – stabile und effiziente PV-Verbindungen

Die hochwertigen MC4-Stecker garantieren sichere, verlustarme und witterungsbeständige DC-Verbindungen.

• Nennspannung: bis 1.000 V
• Nennstrom: bis 30 A
• Geeignet für Kabel: 2,5–6 mm²
• Temperaturbereich: −40 °C bis +85 °C
• Material: UV-beständiges PPO & Kupfer

Smart Meter – präzise Energiemessung und Systemkontrolle

• Abmessungen: 100 × 72 × 65,5 mm
• Gewicht: ca. 1,5 kg
• Netztyp: 3P4W / 3P3W
• Eingangsspannung: 176–288 Vac
• Messbereich: 0–250 A, Spannung bis 499 Vac
• Genauigkeit: Strom/Leistung/Energie ±1 %, Spannung ±0,5 %
• Kommunikation: RS485 (Modbus-RTU)
• Temperaturbereich: −25 °C bis +60 °C

Smart Dongle WLAN-FE – zuverlässige Funk- und Ethernetanbindung

• Abmessungen: 146 × 48 × 33 mm
• Gewicht: 90 g
• Stromverbrauch: ca. 2,5 W
• Max. Betriebshöhe: 4.000 m

Optionaler Speicher – Sungrow SBR oder SBH Batteriesystem

Sungrow SBR Batteriespeicher

Der modulare Sungrow SBR Speicher kann je nach Bedarf flexibel erweitert werden und bietet je System 9,6 bis 25,6 kWh nutzbare Kapazität. Bis zu vier Einheiten können parallel betrieben werden – perfekt für große Eigenverbrauchsanlagen.

Details SBR Speicher

• 30 A permanenter Lade-/Entladestrom
• Modular erweiterbar (3–8 Module je Einheit)
• Bis zu 4 Einheiten parallel → max. 100 kWh
• VDE-zertifiziertes Schutzkonzept
• Nur 33 kg pro Modul
• Einfache 1-Person-Installation
• Plug-and-Play Verbindung
• Notstrom- und Off-Grid-Funktion
• 10 Jahre Produktgarantie

Sungrow SBH Batteriespeicher

Der Sungrow SBH Speicher bietet höhere Lade-/Entladeströme und eine modulare Erweiterbarkeit von 10 bis 40 kWh je Einheit. Bei paralleler Verschaltung von vier Einheiten sind bis zu 160 kWh möglich – ideal für Gewerbe oder sehr große Wohnanlagen.

Details SBH Speicher

• 50 A permanenter Lade-/Entladestrom
• Erweiterbar von 2–8 Modulen je Einheit
• 4 Einheiten parallel → bis 160 kWh Gesamtkapazität
• VDE-zertifiziertes Schutzkonzept
• Nur 45 kg pro Modul
• Installation durch 1 Person (Plug-and-Play)
• Notstrom- und Off-Grid-Funktion
• 10 Jahre Produktgarantie
