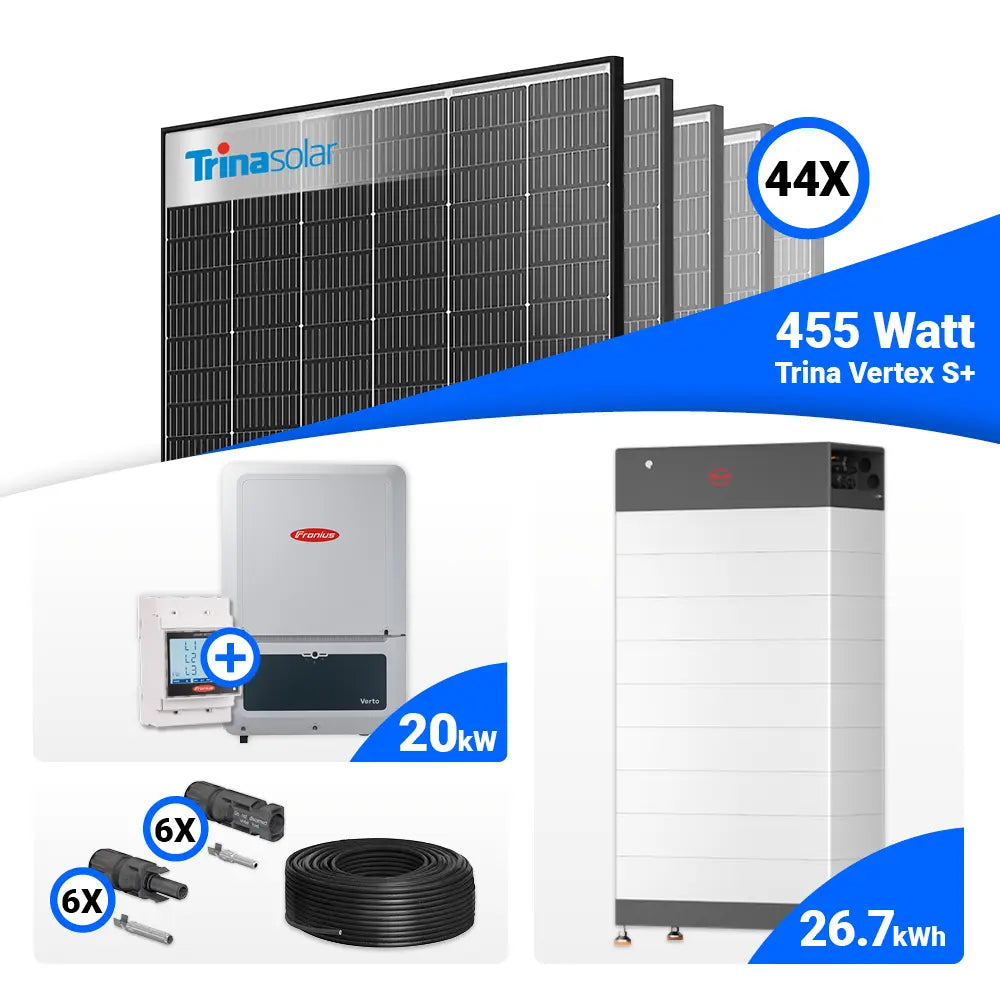

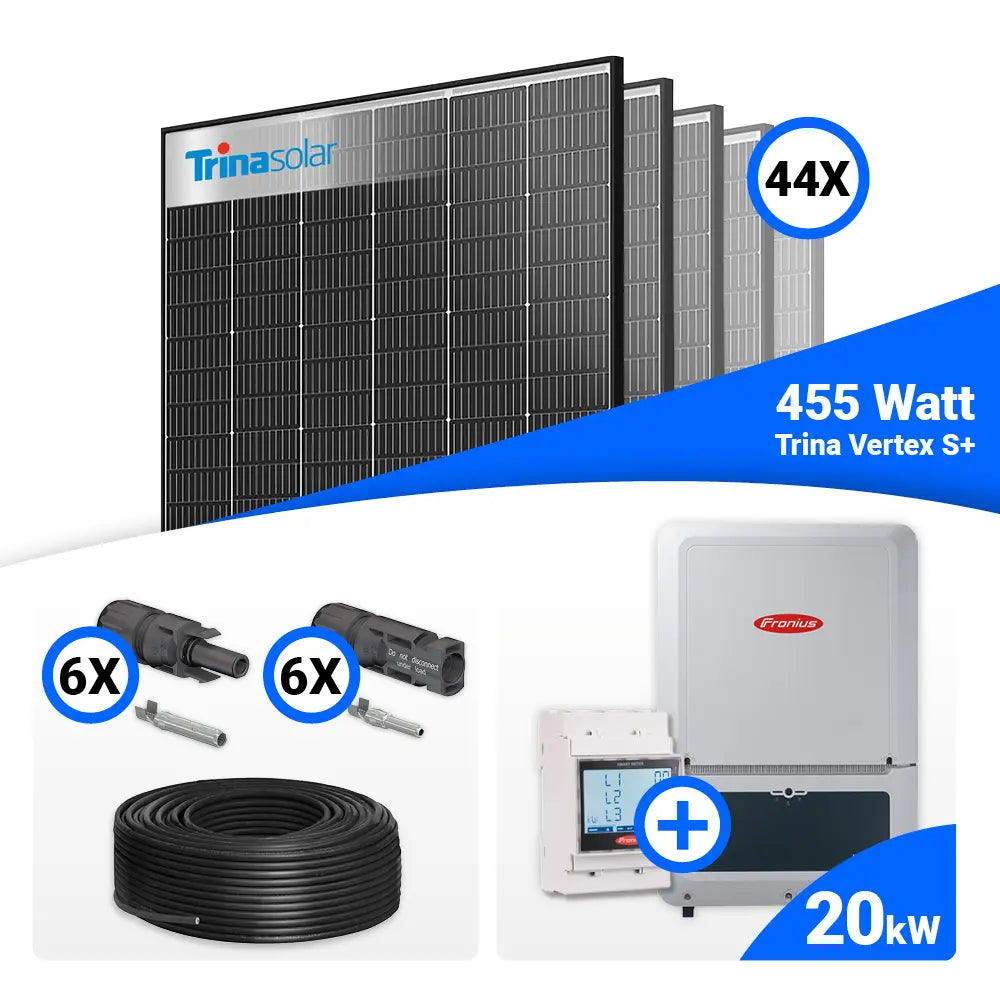

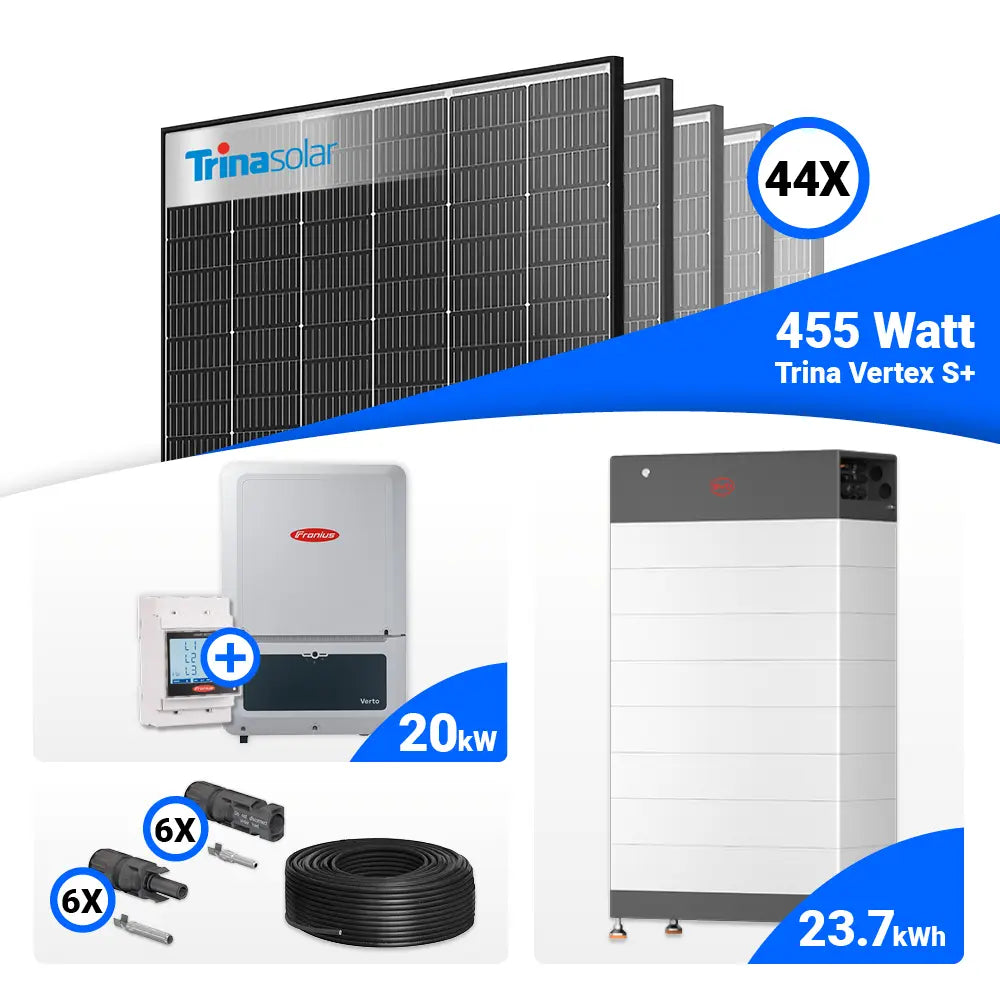

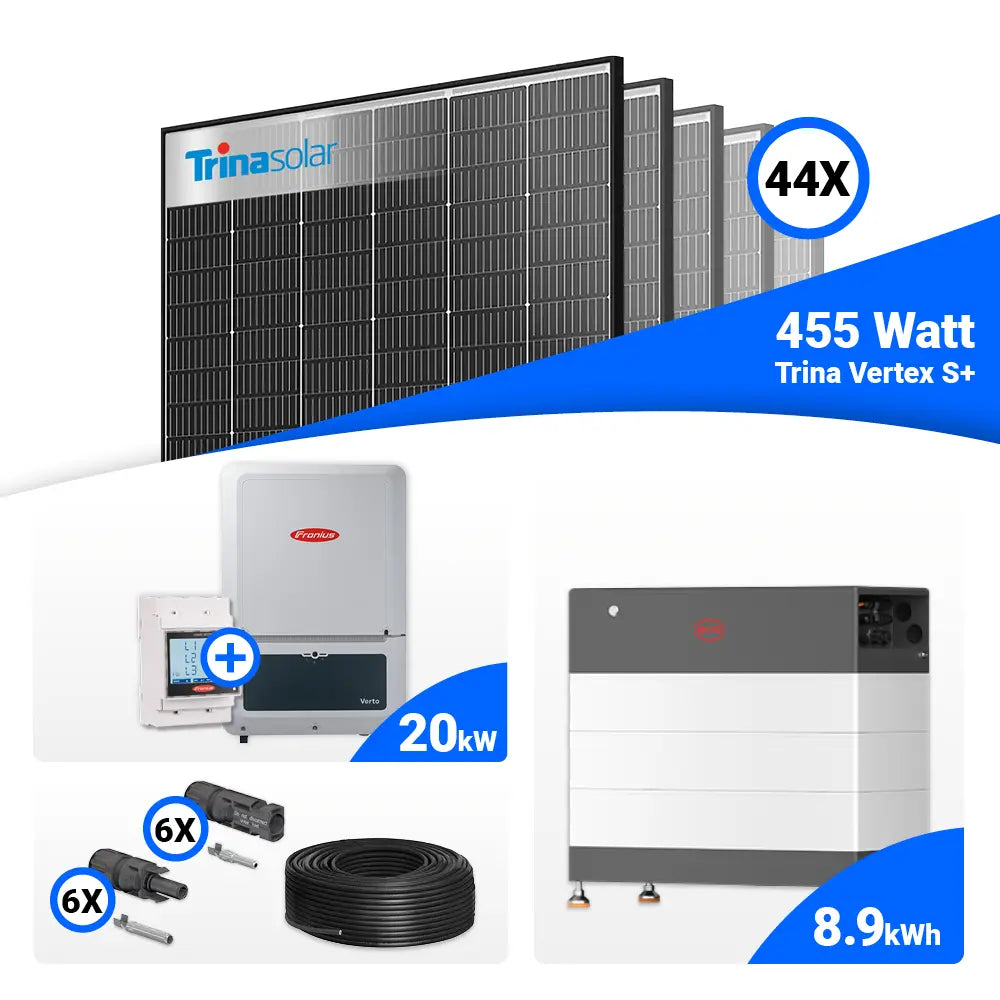

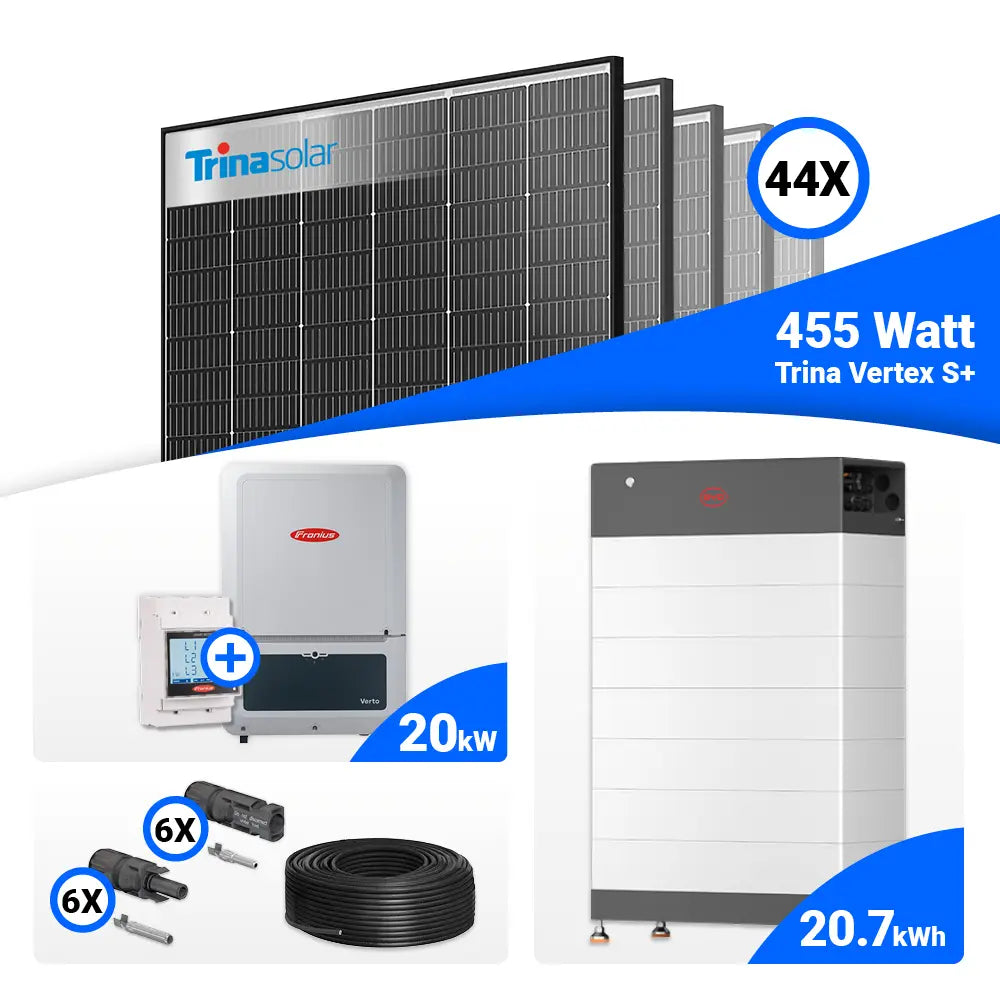

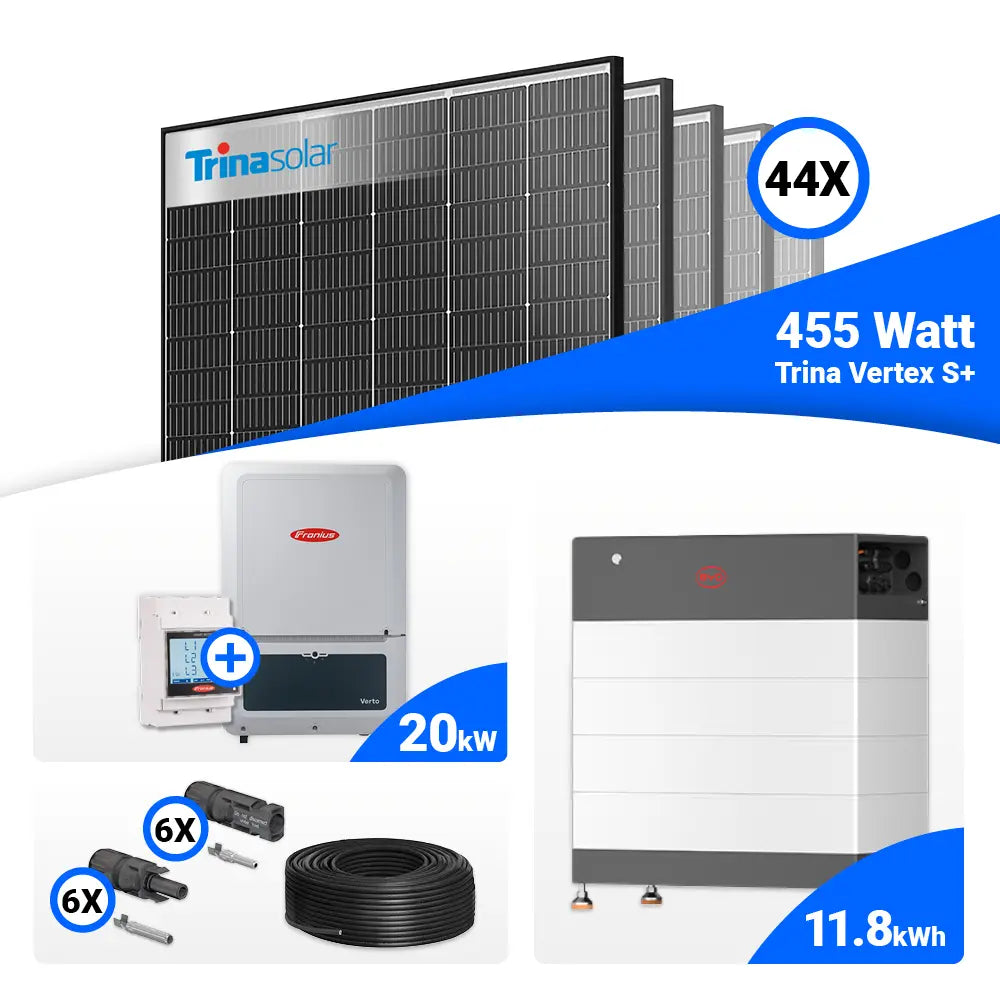

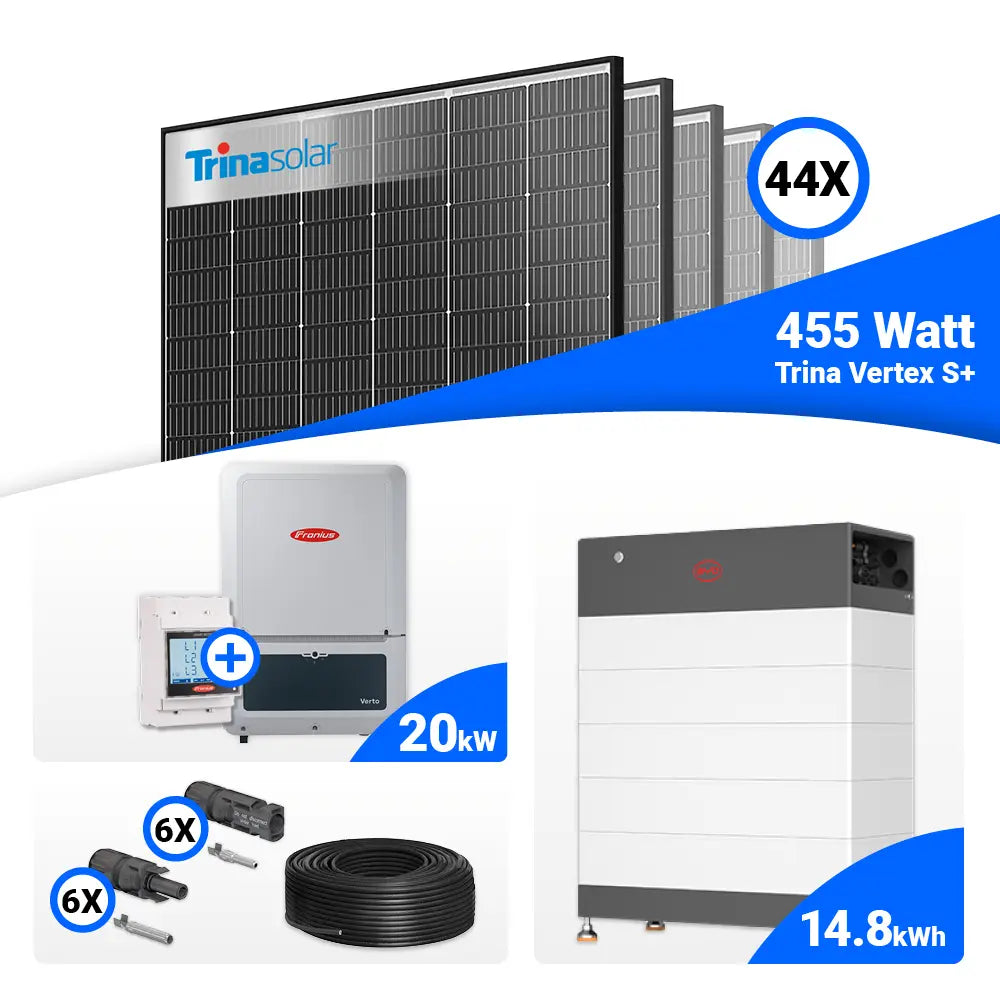

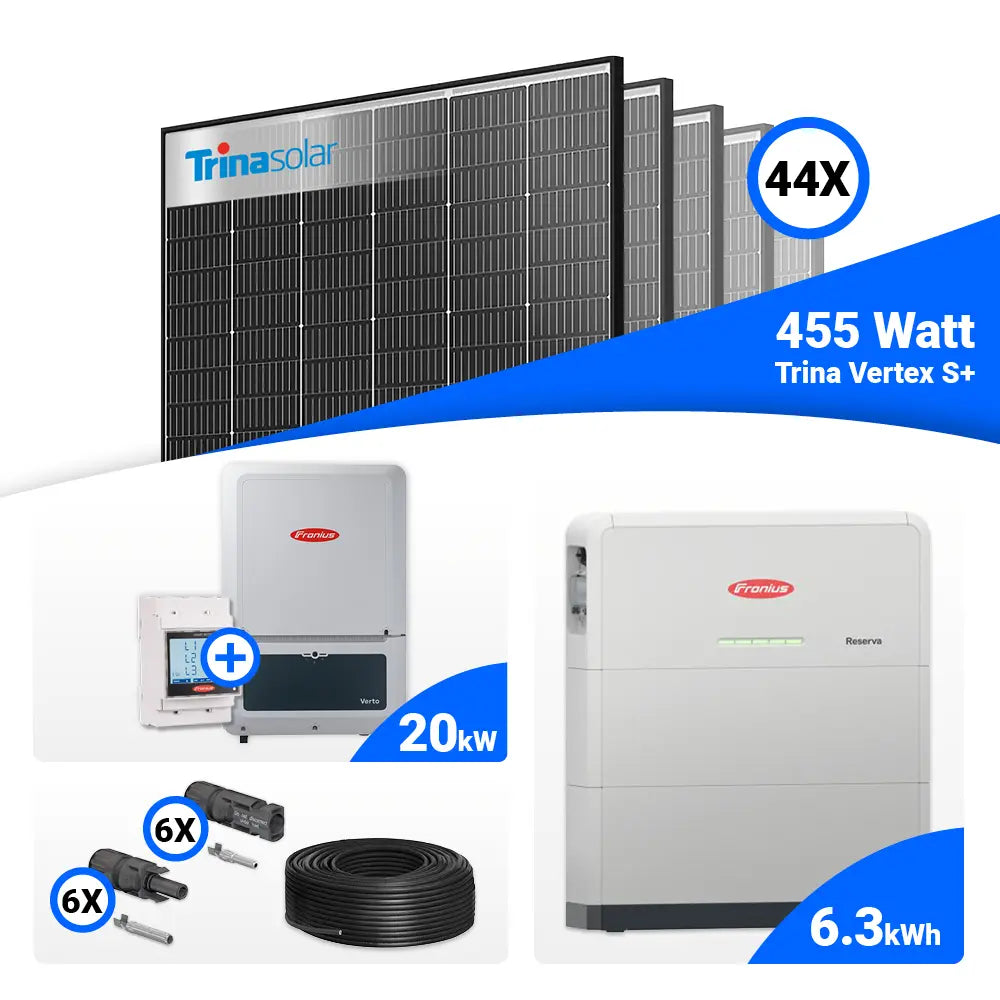

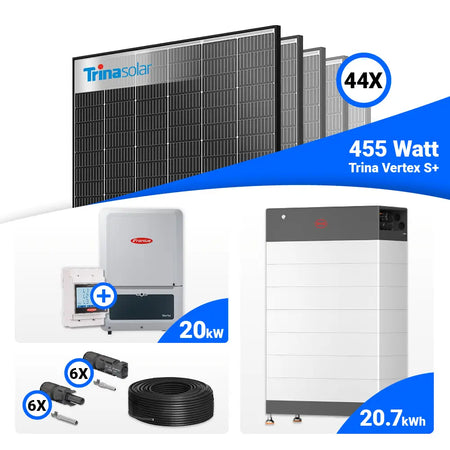

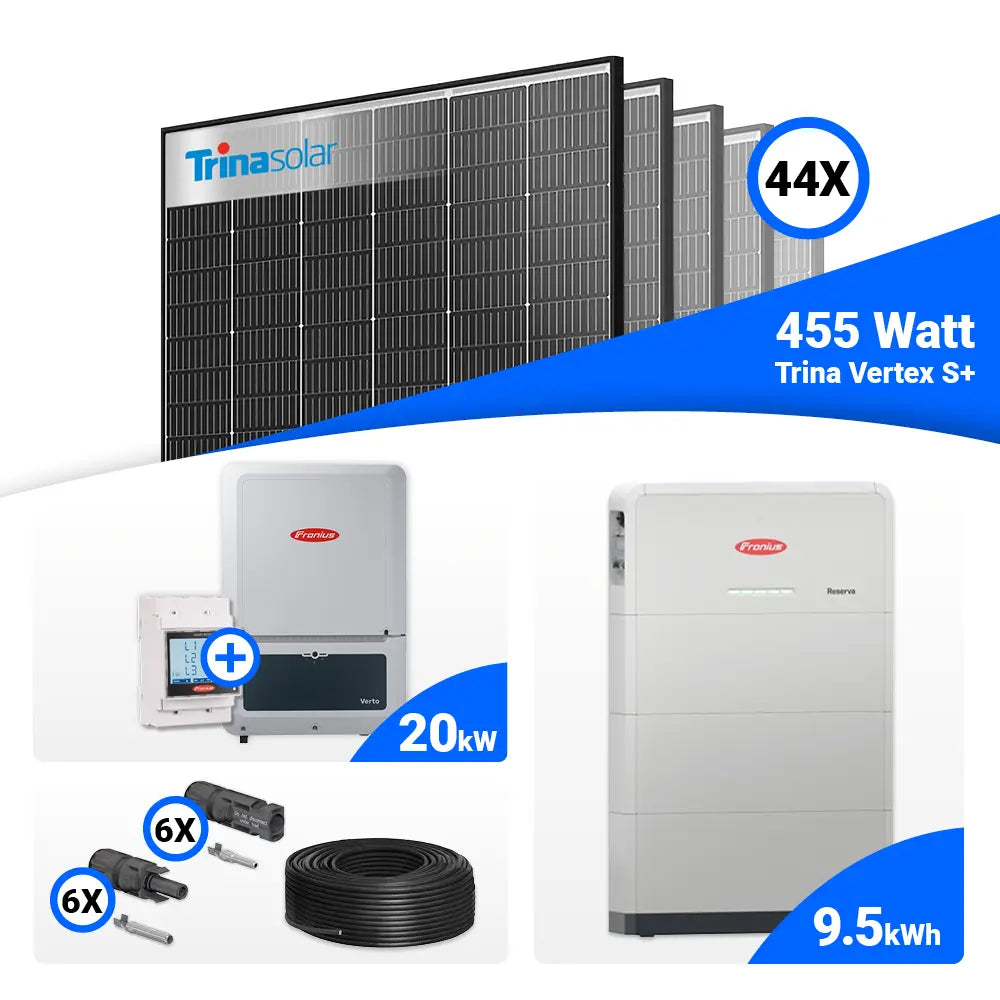

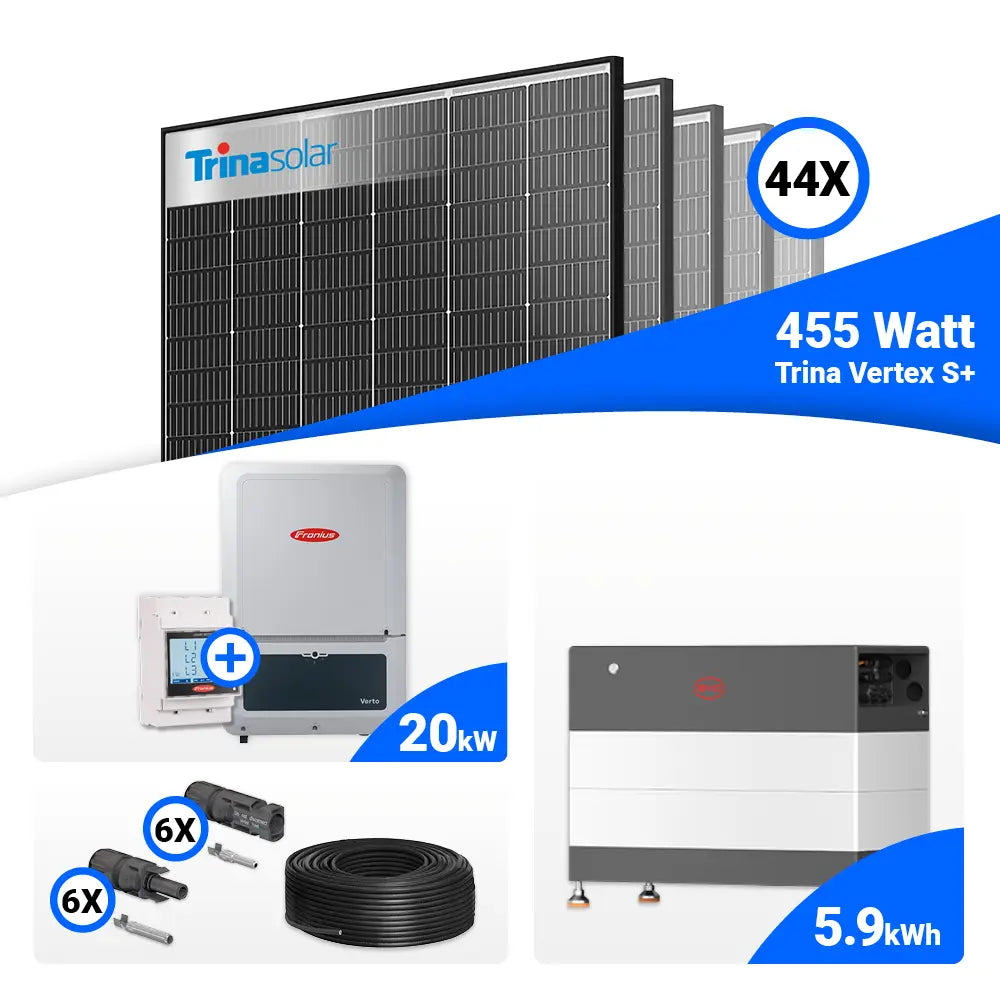

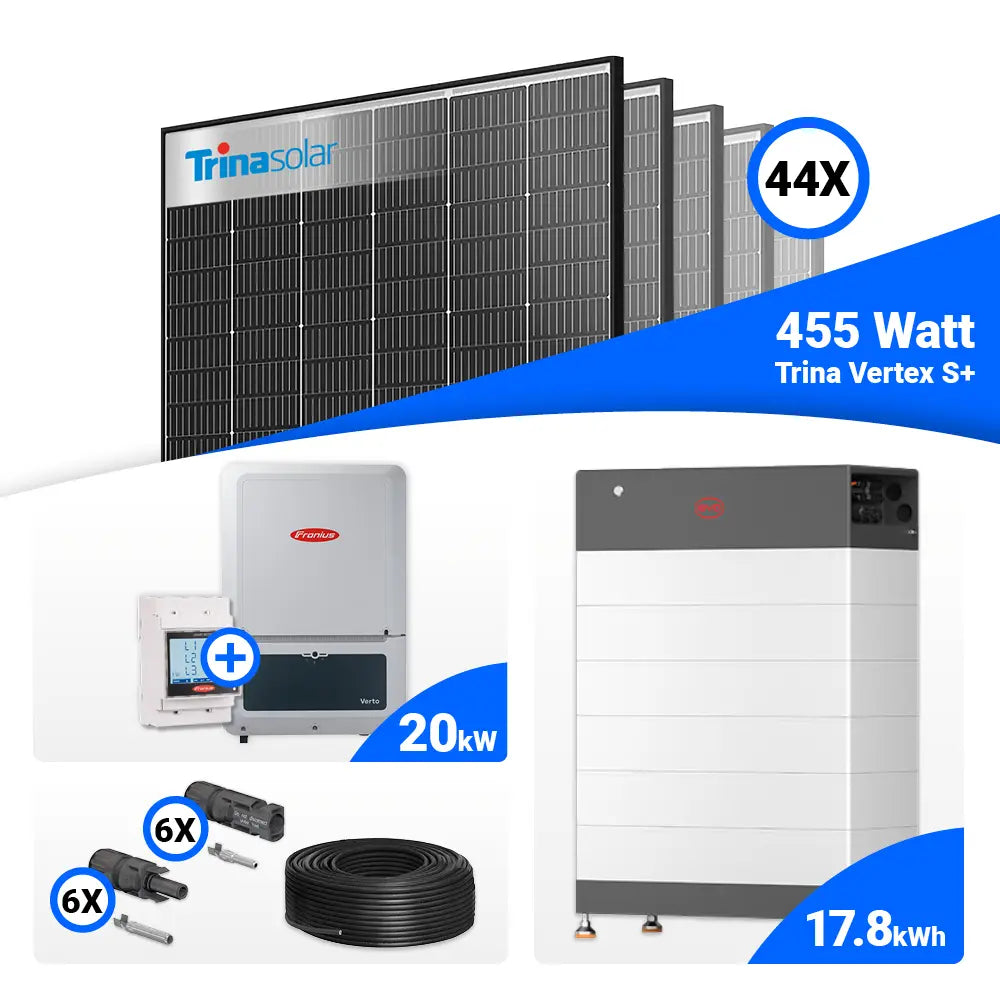

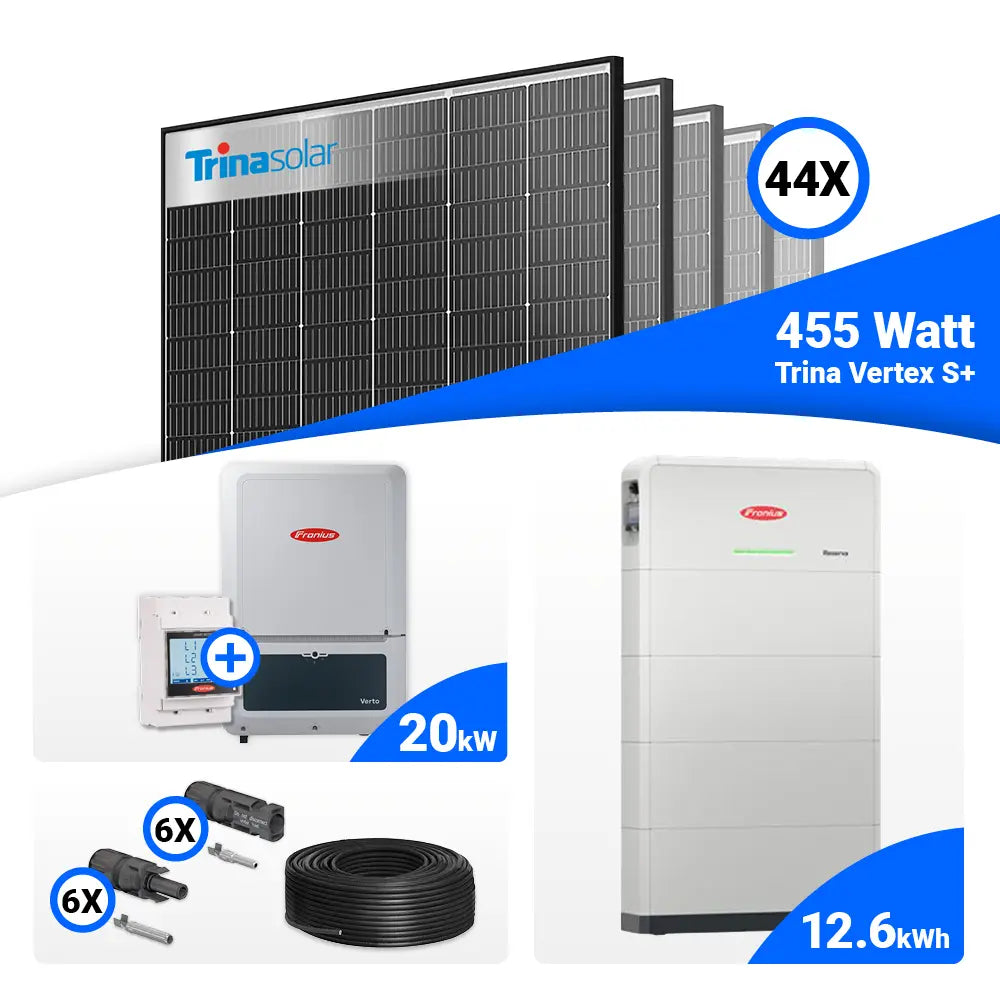

PV Komplettset 20 kWp – 44x Trina 455W Black Frame & Fronius Verto Plus 20.0 mit Speicheroption

Lieferumfang:

44× Trina 455W Vertex S+ Full Black Modul
1× Fronius Verto Plus 20.0 Hybrid-Wechselrichter
1× Fronius Smart Meter TS65A-3
1× 100 m Solarkabel H1Z2Z2-K 6 mm² schwarz
6× MC4 Stecker männlich
6× MC4 Stecker weiblich

Speicher optional wählbar:

BYD Battery-Box HVB Batteriespeicher oder Fronius Reserva Speicherlösung

Trina Vertex S+ 455W Black Frame Modul (TSM-NEG9R.28)

Das bifaziale Trina Vertex S+ Modul mit N-Typ i-TOPCon-Zellen erreicht höchste Erträge bei kompakter Größe. Durch den stabilen Doppelglasaufbau (2 × 1,6 mm) bietet es maximale Lebensdauer, erhöhte mechanische Belastbarkeit und hervorragenden Schutz gegen Umwelteinflüsse. Mit einem Wirkungsgrad von bis zu 22,8 % und einer positiven Leistungstoleranz liefert es konstant hohe Energieerträge – auch bei schwachen Lichtverhältnissen.

Technische Daten:
Maximale Leistung (Pmax): 455 W
Wirkungsgrad: 22,8 %
Zellentyp: N-Typ i-TOPCon, bifazial
Zellanordnung: 144 Halbzellen (6 × 24)
Modulmaße: 1762 × 1134 × 30 mm
Gewicht: 21 kg
Glas: Doppelglas, 2 × 1,6 mm, gehärtet
Rahmen: Schwarz eloxiertes Aluminium
Anschlussdose: IP68, 3 Bypass-Dioden
Stecker: MC4 EVO2-kompatibel
Kabel: 4 mm², 1,1 m Länge
Max. Systemspannung: 1500 V DC
Temperaturkoeffizient (Pmax): –0,29 %/°C
Belastbarkeit: 5400 Pa (Vorderseite) / 4000 Pa (Rückseite)
Degradation: ≤ 1 % im 1. Jahr, ≤ 0,4 % jährlich (Jahr 2–30)
Garantie: 25 Jahre Produkt / 30 Jahre Leistung

Fronius Verto Plus 20.0 Wechselrichter

Der dreiphasige Hybrid-Wechselrichter Fronius Verto Plus 20.0 überzeugt durch höchste Effizienz und Vielseitigkeit. Mit bis zu 98,15 % Wirkungsgrad und drei MPP-Trackern bietet er maximale Flexibilität bei der Anlagenplanung. Der integrierte Überspannungsschutz (DC Typ 1+2 / AC Typ 2) und die Arc Guard Technology garantieren höchste Sicherheit. In Kombination mit einem Hochvoltspeicher ermöglicht der Verto Plus zudem eine vollwertige dreiphasige Notstromversorgung.

Technische Daten:
AC-Nennleistung: 20 000 W
Max. DC-Leistung: 30 000 W
Anzahl MPP-Tracker: 3
Max. Eingangsspannung: 1000 V
MPP-Spannungsbereich: 150 – 870 V
Max. Eingangsstrom je MPP: 28 A
Max. Wirkungsgrad: 98,15 %
Europäischer Wirkungsgrad: 97,95 %
Kompatible Speicher: BYD Battery-Box HVB, Fronius Reserva
Kühlung: Aktive Luftkühlung
Schutzklasse: IP66
Abmessungen (H × B × T): 865 × 574 × 279 mm
Gewicht: 43 kg
Geräuschpegel: < 50,3 dB
Kommunikation: WLAN, Ethernet (Modbus TCP/RTU, JSON, RS485)
Garantie: 10 Jahre

Fronius Smart Meter TS65A-3

Der Fronius Smart Meter TS65A-3 ist ein präziser, bidirektionaler Energiezähler zur genauen Erfassung von Stromflüssen im PV-System. Er optimiert den Eigenverbrauch und unterstützt das intelligente Energiemanagement über das Fronius Solar.web-Portal.

Technische Daten:
Nennspannung: 208–400 V
Maximalstrom: 3 × 65 A
Netztyp: 2PN / 3P / 3PN
Genauigkeitsklasse: Klasse 1 / B (EN 50470-3)
Eigenverbrauch: < 1 W
Schnittstelle: Modbus RTU (RS485)
Schutzart: IP51 (Front) / IP20 (Anschlüsse)
Abmessungen: 91,5 × 53,8 × 63 mm
Betriebstemperatur: –25 °C bis +65 °C
Display: 3 × 8-stelliges LCD

Solarkabel H1Z2Z2-K 6 mm²

UV-, ozon- und witterungsbeständiges PV-Kabel mit doppelter Isolierung und verzinntem Kupferleiter für sichere, langlebige Verbindungen.

MC4-Stecker – Männlich & Weiblich

MC4-Steckverbinder für sichere und verlustfreie Modulverbindungen.
Spannung: 1500 V DC · Strom: bis 30 A · Schutzart: IP68

OPTIONAL mit Speicher

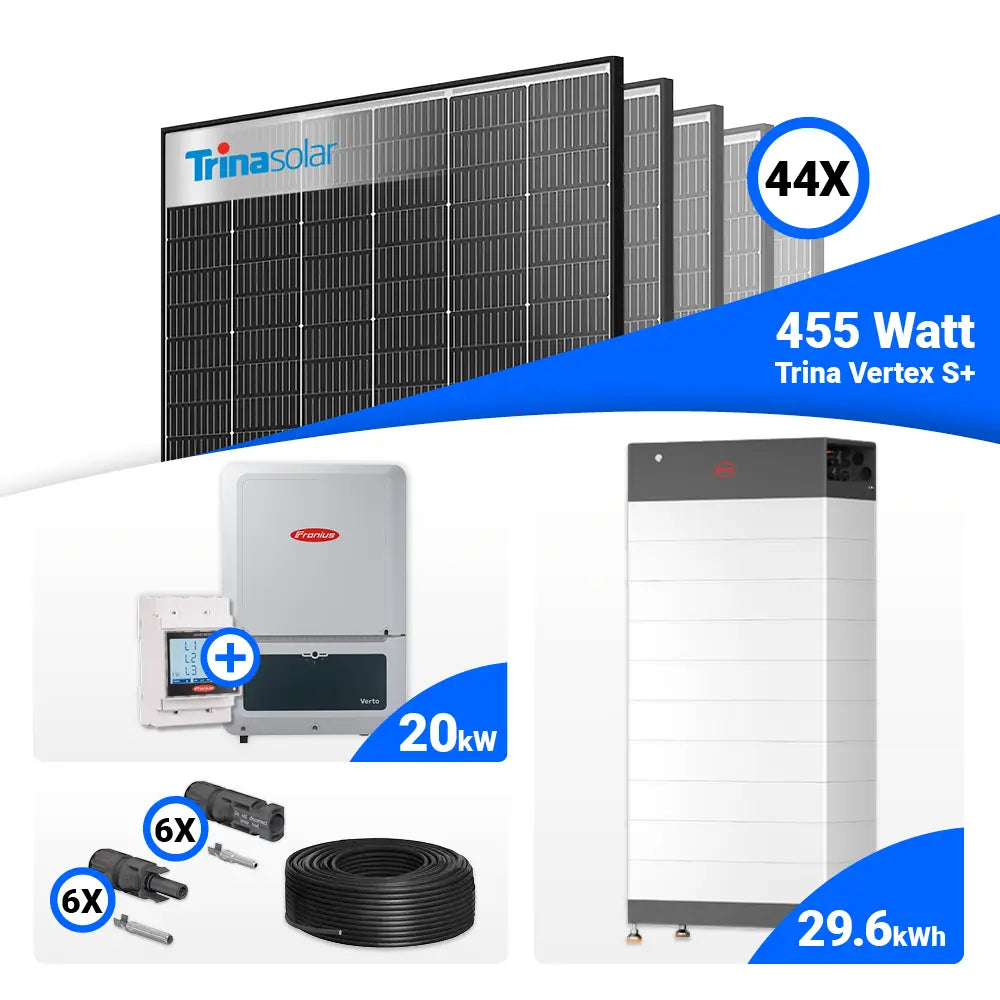

BYD Battery-Box HVB

Die BYD Battery-Box HVB ist ein modularer Hochvolt-Speicher mit sicherer LFP-Zelltechnologie. Dank hoher Ladeeffizienz und 15 Jahren Garantie ist sie eine der zuverlässigsten Speicherlösungen am Markt. Mit bis zu 3 parallel geschalteten Systemen kann eine Gesamtkapazität von 89,07 kWh erreicht werden.

Technische Daten:
Nutzbare Kapazität: 5,9 – 29,6 kWh (erweiterbar bis 89,07 kWh)
Spannungsbereich: 80 – 576 V
Zelltechnologie: LFP, kobaltfrei
Max. Ausgangsstrom: 50 A (Spitze 98 A / 15 s)
Effizienz: ≥ 95 %
Schutzart: IP55
Betriebstemperatur: –20 °C bis +50 °C
Kommunikation: CAN / RS485
Garantie: 15 Jahre

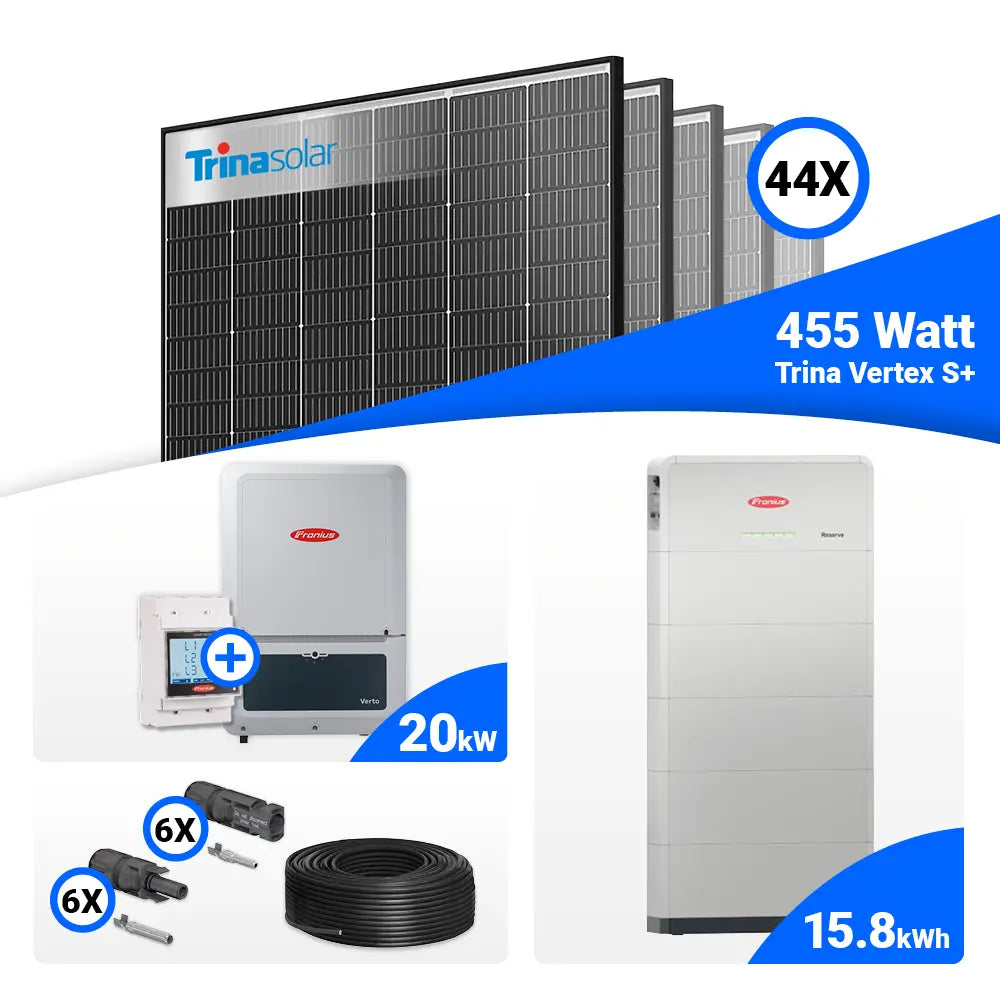

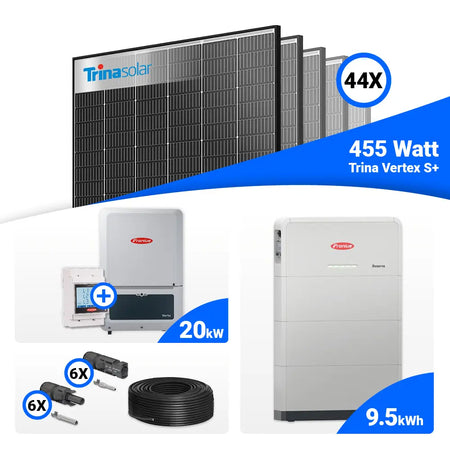

Fronius Reserva Speicherlösung

Die Fronius Reserva ist eine DC-gekoppelte Hochvoltbatterie mit modernster LFP-Technologie, optimiert für die Fronius Verto Plus Serie. Dank modularer Bauweise ist sie in vier Kapazitätsgrößen erhältlich und kann bis zu viermal parallel geschaltet werden.

Technische Daten:
Kapazität: 6,31 / 9,47 / 12,63 / 15,79 kWh
Nennspannung: 204,8 – 512 V
Spannungsbereich: 185,6 – 568 V
Max. Ausgangsstrom: 32 A
Zelltechnologie: LFP
Schutzklasse: IP65
Betriebstemperatur: –20 °C bis +55 °C
Kommunikation: RS485
Parallelbetrieb: bis 4 Batterien
Garantie: 10 Jahre
