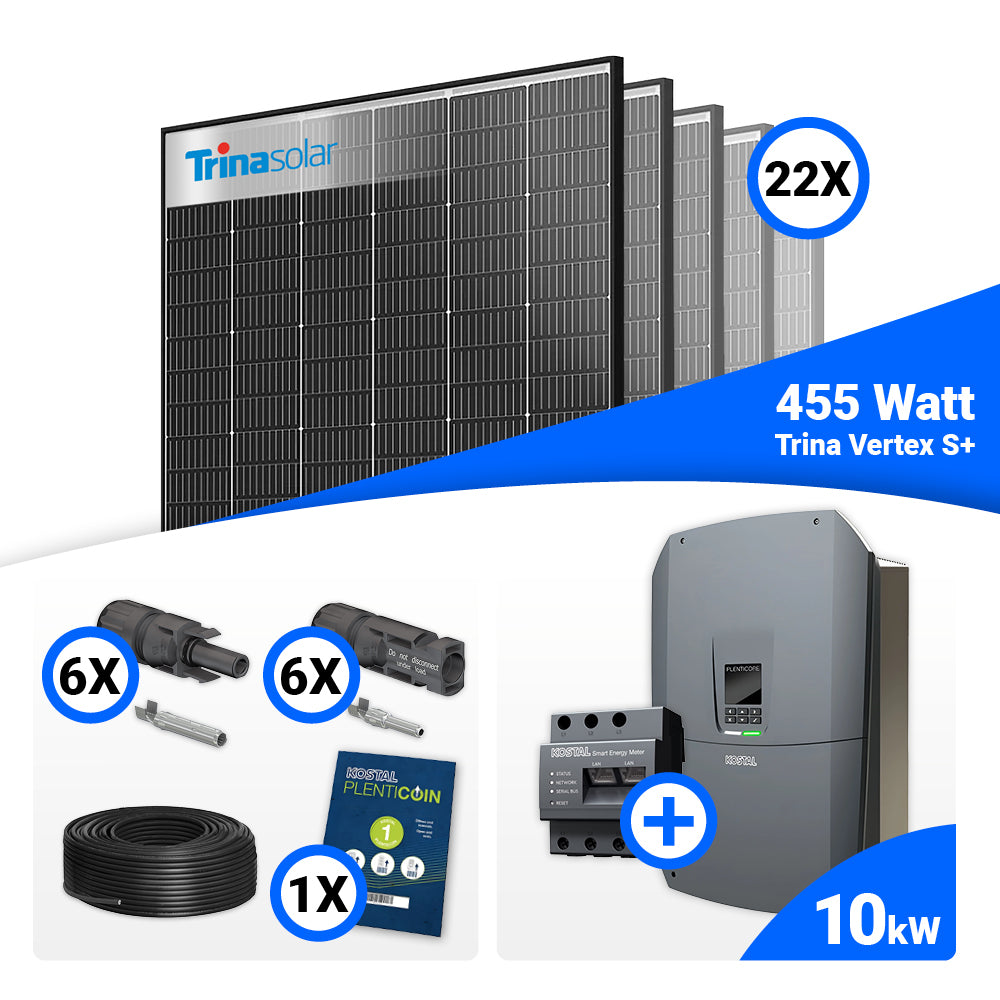

Lieferumfang:
22x Trina Vertex S+ 450Wp Glas-Glas TSM-NEG9R.28
1x Kostal G3 M Plenticore 8,5 bis 12,5 kW Wechselrichter
1x Kostal Smart Energy Meter G2/G3 - KSEM
1x Kostal PLENTICOIN Karte DE (Set ohne Speicher)
1x 100m Rolle Solarkabel
6x MC4 Stecker Set
Speicher optional wählbar: BYD HVS Battery-Box oder BYD HVM Battery-Box
inkl. 4x Kostal PLENTICOIN Karte DE
Trina Vertex S+ 450W Glas-Glas Black Frame TSM-NEG9R.28
Das Trina Vertex S+ Glas-Glas Modul kombiniert fortschrittliche Vertex-Technologie mit hoher Effizienz und eignet sich optimal für anspruchsvolle Dachinstallationen. Es überzeugt durch eine starke Leistung, ein kompaktes Design und herausragende mechanische Belastbarkeit. Die widerstandsfähige Glas-Glas-Konstruktion sorgt für eine besonders lange Lebensdauer und maximale Beständigkeit gegenüber Umwelteinflüssen.
Kostal PLENTICORE G3 M Hybrid-Wechselrichter – Effizient, flexibel und smart
Der Kostal PLENTICORE G3 M ist ein vielseitiger Hybrid-Wechselrichter, der als PV-, Batterie- oder Hybrid-Wechselrichter eingesetzt werden kann. Mit einem Spitzenwirkungsgrad von bis zu 98,05 % gewährleistet er eine effiziente Energieumwandlung und optimale Stromnutzung. Die Ersatzstromfunktion bietet Versorgungssicherheit bei Netzausfällen, während das intelligente Schattenmanagement auch bei Teilverschattung hohe Erträge ermöglicht. Durch die einfache Installation und das smarte Monitoring via KOSTAL Solar App ist er eine zukunftssichere Lösung für flexible Energiesysteme.
Kostal Smart Energy Meter G2 – Präzise Energieüberwachung für eine smarte Steuerung
Der KOSTAL Smart Energy Meter G2 liefert eine detaillierte Echtzeit-Analyse des Energieverbrauchs und unterstützt die dynamische Steuerung in Verbindung mit KOSTAL Wechselrichtern. Die 24/7-Überwachung sorgt für eine optimale Lastverteilung, während die intelligente Leistungsregelung den Eigenverbrauch maximiert. Durch die einfache Einbindung in Mehrwechselrichtersysteme wird die Effizienz des gesamten Energiemanagements verbessert.
Solarkabel H1Z2Z2-K, 6mm² – Zuverlässige Verbindung für eine stabile Energieversorgung
Das Solarkabel H1Z2Z2-K mit 6mm² Querschnitt wurde speziell für Photovoltaikanlagen entwickelt und ermöglicht eine sichere sowie langlebige Stromübertragung. Dank hoher Leitfähigkeit und außergewöhnlicher Widerstandsfähigkeit gegenüber extremen Wetterbedingungen trägt es zur Effizienz und Zuverlässigkeit der gesamten Anlage bei.
MC4 Stecker Set – Sichere Steckverbindungen für eine effiziente PV-Installation
Das MC4 Stecker Set gewährleistet eine stabile und verlustarme Verbindung innerhalb von Photovoltaikanlagen. Hochwertige Materialien minimieren Energieverluste, während das durchdachte Stecksystem eine schnelle und einfache Montage ermöglicht. Ideal für eine sichere und effiziente Installation von Solarmodulen.
Details zum Solarmodul:
- Solarzellen: Monokristallin
- Zellanordnung: 144 Zellen
- Modulmaße: 1.762×1.134×30 mm
- Gewicht: 21,0 kg
- Glas: 1,6 mm hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas (Vorderseite) und 1,6 mm hitzevorgespanntes Glas (Rückseite)
- Verkapselungsmaterial: EVA/POE
- Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
- Anschlussdose: IP 68
- Kabel: Photovoltaikkabel mit 4,0 mm²
- Abmessungen für das Querformat: 1.100/1.100 mm; für Hochformat: 280/350 mm*
- Stecker: MC4
Details zum Wechselrichter:
- Basisleistung: 8,5 kW, mit optionaler Erweiterung auf 10 kW und 12,5 kW
- Max. PV-Leistung (cos φ = 1): Bis zu 18,75 kWp
- Nominale DC Leistung: Bis zu 12,75 kW
- Bemessungseingangsspannung (UDC,r): 680 V
- Start Eingangsspannung (UDCstart): 95 V
- Max. Systemspannung (UDCmax): 1000 V
- MPP-Bereich bei Nennleistung: 170 - 800 V
- Max. Eingangsstrom: 30 A pro DC-Eingang
- Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
- Bemessungsleistung (PAC,r): Bis zu 12,5 kW
- Max. Ausgangsstrom: 32 A
- Netzanschluss: 3N~, 230/400 V, 50 Hz
- Schutzart: IP65, Schutzklasse I
- Kühlprinzip: Geregelte Lüfter
- Geräuschemission: 39 dB(A)
- Betriebstemperaturbereich: -20°C bis +60°C
Details zu Smartmeter:
- Messung: 3-phasige Echtzeit-Energiemessung
- Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
- Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
- Installation: Hutschienenmontage im Schaltschrank
- Schnittstellen:
- 2× LAN
- 2× RS485 (Modbus RTU)
- Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
- Gehäusematerial: Glasfaserverstärktes Polyamid
- Schutzklasse: II
- Messgenauigkeit: IEC 61557-12-konform
Details zu Solarkabel:
- Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
- Isolationswiderstand min. bei 20°C: 580 MΩ/km
- Strombelastbarkeit: Geprüft nach EN 50618
- Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
- UV-Beständigkeit: Geprüft nach EN 50618
- Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
- Erwartete Lebensdauer: 25 Jahre
Details zu MC4 Stecker:
- Nennspannung: Bis zu 1000 V
- Nennstrom: Bis zu 30 A
- Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
- Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
- Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit
OPTIONAL mit Speicher:
BYD Battery-Box Premium HVS – Effiziente Hochvolt-Batterie für moderne Energiespeicherung
Die Battery-Box Premium HVS setzt neue Maßstäbe in der modernen Energiespeicherung durch innovative Technologie und optimierte Kapazität. Mit fortschrittlicher Zelltechnologie ist sie 30 % leichter und durch die um 8 cm reduzierte Tiefe besonders platzsparend, was die Installation vereinfacht. Dank Schutzklasse IP55 eignet sie sich sowohl für den Innen- als auch Außeneinsatz. Ihr modulares und flexibles Design ermöglicht eine mühelose Integration in verschiedene Energiesysteme und gewährleistet eine nachhaltige sowie zuverlässige Stromversorgung.
Details:
- Preisgekrönte Effizienz dank echter Serienschaltung
- Das patentierte modulare Steckdesign erfordert keine interne Verkabelung und ermöglicht maximale Flexibilität und Benutzerfreundlichkeit
- Kobaltfreie Lithium-Eisen-Phosphat-Batterie (LFP): Maximale Sicherheit, Lebensdauer und Leistung
- Kompatibel mit führenden 1- und 3-Phasen-Wechselrichtern
- Höchste Sicherheitsstandards wie VDE 2510-50
- Leistungsstarke Not-/Ersatzstrom- und Off-Grid-Funktionalität
BYD Battery-Box Premium HVM – Flexible Speicherkapazität für höchste Effizienz
Die Battery-Box Premium HVM bietet eine anpassbare Speicherkapazität, die je nach Bedarf erweitert werden kann. Das System startet mit 11,0 kWh und lässt sich durch zusätzliche Module auf bis zu 66,2 kWh skalieren. Die kobaltfreie LFP-Technologie gewährleistet maximale Sicherheit, eine lange Lebensdauer und konstante Leistung. Dieses intelligente Speichersystem optimiert das Energiemanagement und stellt eine zuverlässige Notstromversorgung sicher – selbst unter anspruchsvollen Bedingungen.
Details:
- Erstklassige Effizienz: Mit einer Effizienz von über 96% sorgt die BYD Battery-Box für minimale Energieverluste und maximale Energieverfügbarkeit.
- Widerstandsfähiges Design: Geschützt nach IP55, ist die Battery-Box gegen Umwelteinflüsse robust abgesichert und eignet sich auch für anspruchsvolle Installationsumgebungen.
- Kompatibilität: Unterstützt führende Hochvolt-Batterie-Wechselrichter sowohl einphasig als auch dreiphasig, was die Integration in bestehende Systeme erleichtert.
- Plug-and-Play-Installation: Das modulare Design ermöglicht eine einfache, schnelle und flexible Installation und Erweiterung des Systems ohne interne Verkabelung.
- Umfassende Zertifizierungen: Erfüllt die strengen internationalen Standards wie VDE 2510-50, IEC62619, CEC, CE und UN38.3.
